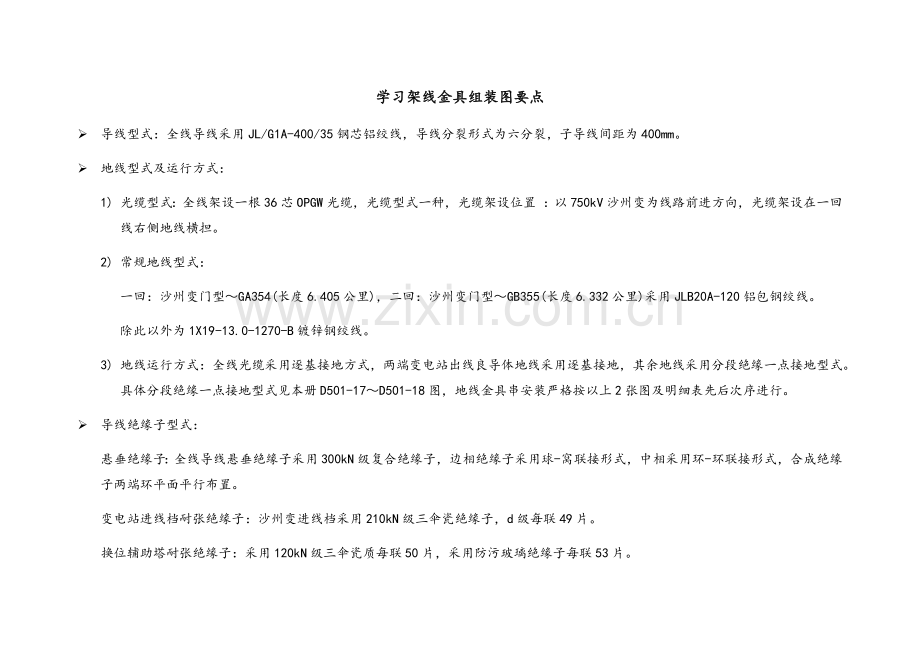

学习架线金具组装图要点
Ø 导线型式：全线导线采用JL/G1A-400/35钢芯铝绞线，导线分裂形式为六分裂，子导线间距为400mm。
Ø 地线型式及运行方式：
1) 光缆型式：全线架设一根36芯OPGW光缆，光缆型式一种，光缆架设位置 ：以750kV沙州变为线路前进方向，光缆架设在一回线右侧地线横担。
2) 常规地线型式：
一回：沙州变门型～GA354(长度6.405公里)，二回：沙州变门型～GB355(长度6.332公里)采用JLB20A-120铝包钢绞线。
除此以外为1X19-13.0-1270-B镀锌钢绞线。
3) 地线运行方式：全线光缆采用逐基接地方式，两端变电站出线良导体地线采用逐基接地，其余地线采用分段绝缘一点接地型式。具体分段绝缘一点接地型式见本册D501-17～D501-18图，地线金具串安装严格按以上2张图及明细表先后次序进行。
Ø 导线绝缘子型式：
悬垂绝缘子：全线导线悬垂绝缘子采用300kN级复合绝缘子，边相绝缘子采用球-窝联接形式，中相采用环-环联接形式，合成绝缘子两端环平面平行布置。
变电站进线档耐张绝缘子：沙州变进线档采用210kN级三伞瓷绝缘子，d级每联49片。
换位辅助塔耐张绝缘子：采用120kN级三伞瓷质每联50片，采用防污玻璃绝缘子每联53片。
耐张绝缘子：采用420kN级普通瓷质或普通玻璃绝缘子，C级每联38片，d级每联49片。
跳线绝缘子：全线跳线绝缘子采用120kN级复合绝缘子。
斜拉杆用绝缘子：与耐张串绝缘子材质保持一致，采用120kN级瓷质三伞或120kN玻璃绝缘子。
Ø 地线绝缘子：地线绝缘子采用70kN级瓷质绝缘子，分为耐张型、悬垂型。
Ø 金具串组装形式：
1) 导线悬垂金具串：边相导线悬垂串采用“Ⅰ”串，中相导线悬垂金具串采用“V”串，金具首件为耳轴挂板。重要交叉跨越采用双挂点双联串，双“Ⅰ”串联间距为550mm。
2) 导线耐张金具串：转角塔，门型耐张金具分别采用420kN，210kN双联双挂点形式，金具首件为耳轴挂板。换位(相)耐张金具串采用120kN双联双挂点形式，金具首件为U型挂环。耐张金具串间距为550mm。
3) 导线跳线串：
外角跳线：采用边相鼠笼式刚性跳线(带绝缘子串)形式；
内角跳线：J1315塔型内角跳线采用边相鼠笼式刚性跳线(带绝缘子串)形式；
其余转角塔内角跳线采用边相鼠笼式刚性跳线(带斜拉杆)形式；
中相跳线：采用中相鼠笼式刚性跳线(带绝缘子串)形式；
JB4315采用中相鼠笼式刚性跳线(双V绝缘子串)形式；
4) 地线悬垂串：地线悬垂串分为两种：绝缘形式和接地形式，均为160kN级单挂点双联双线夹形式，首件为UB挂板。
5) 地线耐张串：
绝缘形式为160kN级单挂点双联，首件为U型挂环。
接地形式为160kN级单挂点单联，首件为U型挂环。
Ø 防护金具：
1) 档中间隔棒：防晕阻尼六分裂间隔棒FJZ-640/400，适用于400/35导线，防晕等级为高级。
2) 跳线间隔棒：防晕阻尼六分裂间隔棒，适用于400/35导线，防晕等级为高级。形式如下：FJGY-630/28CZ，FJGY-632/28C，FJGY-635/28C，FJGY-637/28C。
3) 导线防振锤：FR-4，非对称音叉式防振锤，防晕等级为高级。
4) 地线防振锤：FFH1318Y，预绞式地线防振锤。
Ø 重锤片：
1) 悬垂用：ZC-30
2) 跳线用：FZC-25
Ø 接续金具：
1) 导线接续管采用JYD-400/35，导线补修管JX-400。
2) 地线接续管：
1X19-13-1270钢绞线采用：JY-100G接续管，补修管为JX-100G。
JLB20A-120铝包钢绞线采用：JY-120BG-20接续管，补修管为JX-120BG。
JLB20A-240铝包钢绞线采用：JY-240BG-20接续管，补修管为JX-240BG。

附：部分金具连接图：
