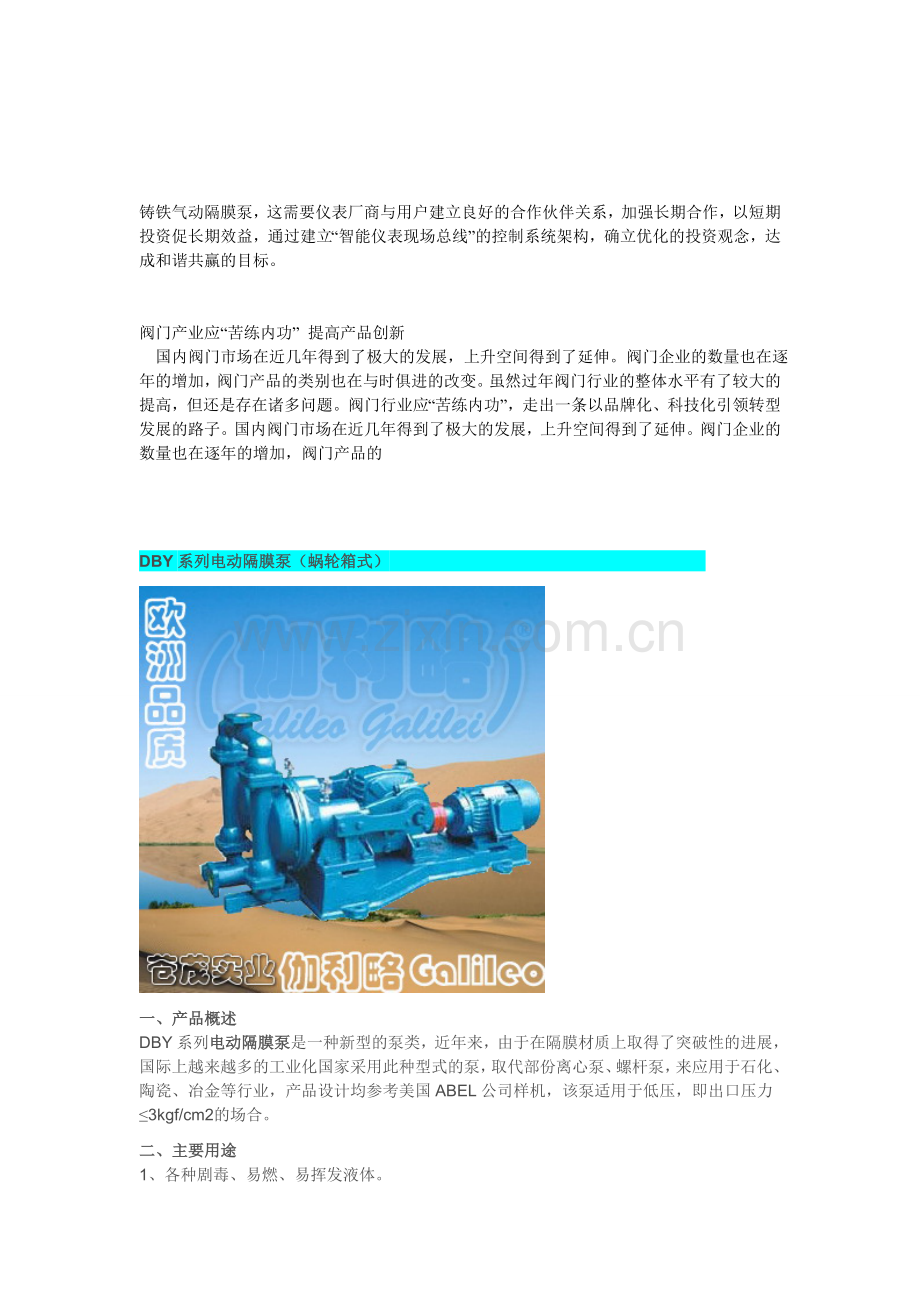

铸铁气动隔膜泵，这需要仪表厂商与用户建立良好的合作伙伴关系，加强长期合作，以短期投资促长期效益，通过建立“智能仪表现场总线”的控制系统架构，确立优化的投资观念，达成和谐共赢的目标。 阀门产业应“苦练内功” 提高产品创新 国内阀门市场在近几年得到了极大的发展，上升空间得到了延伸。阀门企业的数量也在逐年的增加，阀门产品的类别也在与时俱进的改变。虽然过年阀门行业的整体水平有了较大的提高，但还是存在诸多问题。阀门行业应“苦练内功”，走出一条以品牌化、科技化引领转型发展的路子。国内阀门市场在近几年得到了极大的发展，上升空间得到了延伸。阀门企业的数量也在逐年的增加，阀门产品的DBY系列电动隔膜泵（蜗轮箱式） 一、产品概述DBY系列电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力3kgf/cm2的场合。二、主要用途1、各种剧毒、易燃、易挥发液体。2、各种强酸、强碱、强腐蚀液体。3、可输送较高温度的介质150。4、作为各种压滤机前级送压装置。 5、热水回收及循环。6、油罐车、油库、油品装卸。7、泵吸泡菜果酱、土豆泥、巧克力等。8、泵吸油漆、树胶、颜料粘合剂。9、各种瓷器釉浆水泥灌浆灰浆泥浆。10、各种橡胶浆乳胶、有机溶剂、填料。11、用泵为油轮驳船清仓吸取仓内污水及剩油。12、啤酒花及发酵粉稀浆、糖浆、糖蜜。13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。14、各种特殊介质的吸送。三、技术参数流量：0-20m3/h；扬程：30m；功率：0.37-4kw；转速：1450r/min；口径：10-100mm；温度：-15-+150；自吸高度：5-7m。四、型号意义：DBY系列电动隔膜泵产品参数一、性能参数型号泵流量M3/h扬程 M吸程 M配备功率 KW使用温度配备减速机型号进口出口铸铁不锈钢铝合金DBY-10丝扣3/80.54030.5510015080XWD0.55-2-35DBY-15丝扣1/20.754030.5510015080XWD0.5-2-35DBY-2525253.54041.510015080XLD1.5-3-35DBY-4040404.54041.510015080XLD1.5-3-35DBY-5050506.5404.52.210015080XLD2.2-3-35DBY-6565658404.52.210015080XLD2.2-3-35DBY-80808016405310015080XLD3-3-35DBY-1001008020405310015080XLD3-3-35二、几种隔膜材料特性 注：寿命较长、寿命一般、不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。 DBY系列电动隔膜泵（安装尺寸） QBK气动隔膜泵 一、产品概述QBK气动隔膜泵是我公司开发的，具有使用寿命长、不会停顿等优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。1、不需灌引水，吸程高达5米，扬程达70米，出口压力6bar2、流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电，在易燃、易爆场所使用安全可靠6、可以浸没在介质中工作7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；9、可输送较粘的液体(粘度在1万厘泊以下)；10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；优 势采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，尤以适合易燃易爆场。能 力产品操作，安全可靠，耐腐蚀性，经久耐用，具自吸性，空转无损，多种材料，用途广泛，装置简单，免却维修。应用市场1、食品加工/生物卫生/制药2、汽车/电镀和抛光3、陶瓷/涂料/釉料4、化学/石油5、化工建筑/公共设施6、机械配套/废水处理二、产品特点1、由于用空气作动力，所以流量随背压(出口阻力)的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。3、在工地恶劣的地方，如建筑工地、 工矿的 废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。6、或是一些试验中保证没有杂质污染原料。7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。三、QBK气动隔膜泵性能参数表型号最大流量(L/Min)出口压力(kgf/cm2)吸程(m)最大允许颗粒直径(mm)最大空气消耗量(L/min)隔膜材质丁晴橡胶氯丁橡胶乙丙橡胶氟橡胶四氟QBK-8166.951300QBK-15206.951300QBK-251006.952.5600QBK-401406.954.5600QBK-502406.958900QBK-652806.958900QBK-804006.95101500QBK-1004806.95101500DP微型隔膜泵 一、产品特点:1.噪音低、耐腐蚀、压力高,自吸高度5m.2.介质温度可达60.3.允许干运转.4.内装压力开关以保护泵运转时不受损坏.5.内装溢流阀控制泵的正常运行.6.拆装方便.7.采用安全低电压,保证人身安全.二、产品用途:1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.三、安装指南:1.安装时,需拔出隔膜泵进出口的封盖.2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型微型隔膜泵进出口采用ZG3/8外牙G29/64弯管接头;DP-35隔膜泵进出口采用3/8外牙软管接头.3.泵应按水平安装;如需垂直安装时,泵头应朝下.4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).5.泵的底座分尼龙底座,铁底座橡胶脚柱.四、DP型微型隔膜泵图片：DP微型隔膜泵（性能参数）一、性能参数型号电压(VDC)最大电流(A)最大流量LPM(L/min)转速(r/min)最高压力Psi(MPa)吸程(m)调压开关(MPa)功率(W)DP-351272.5(9.5)120035(0.24)535(0.24)40244.83.2(12)130035(0.24)535(0.24)40DP-60126.01.3(5.0)120060(0.42)560(0.42)40243.01.3(5.0)120060(0.42)560(0.42)40DP-60A123.50.8(3.0)37560(0.42)5-20DP-100241.10.32(1.2)375100(0.68)5100(0.68)10DP-100(A)241.10.32(1.2)375100（0.68）5100（0.68）10DP-13024/121.2/2.20.45(1.7)470130(0.90)5/15DP-1252410.26(1.0)375125（0.86）5125（0.86）10注：1、如有用户需要24VAC隔膜泵，可在订单中说明；2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi 3、本公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运转。二、性能曲线图 DP微型隔膜泵（外形尺寸）DBY系列电动隔膜泵摆线减速机式 一、产品概述:新研制开发的DBY型电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力3kgf/cm2的场合。二、主要用途:1、各种剧毒、易燃、易挥发液体。2、各种强酸、强碱、强腐蚀液体。3、可输送较高温度的介质150。4、作为各种压滤机前级送压装置。 5、热水回收及循环。6、油罐车、油库、油品装卸。7、泵吸泡菜果酱、土豆泥、巧克力等。8、泵吸油漆、树胶、颜料粘合剂。9、各种瓷器釉浆水泥灌浆灰浆泥浆。10、各种橡胶浆乳胶、有机溶剂、填料。11、用泵为油轮驳船清仓吸取仓内污水及剩油。12、啤酒花及发酵粉稀浆、糖浆、糖蜜。13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。14、各种特殊介质的吸送。三、技术参数：流量：0-20m3/h；扬程：30m；功率：0.37-4kw；转速：1450r/min；口径：10-100mm；温度：-15-+150；自吸高度：5-7m。四、型号意义：DBY系列电动隔膜泵产品参数一、性能参数型号泵流量M3/h扬程 M吸程 M配备功率 KW使用温度配备减速机型号进口出口铸铁不锈钢铝合金DBY-10丝扣3/80.54030.5510015080XWD0.55-2-35DBY-15丝扣1/20.754030.5510015080XWD0.5-2-35DBY-2525253.54041.510015080XLD1.5-3-35DBY-4040404.54041.510015080XLD1.5-3-35DBY-5050506.5404.52.210015080XLD2.2-3-35DBY-6565658404.52.210015080XLD2.2-3-35DBY-80808016405310015080XLD3-3-35DBY-1001008020405310015080XLD3-3-35二、几种隔膜材料特性 注：寿命较长、寿命一般、不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。 气动隔膜泵QBK系列 电动隔膜泵DBY系列 QBY系列气动隔膜泵 一、产品概述本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。二、主要用途1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。2、泵吸油漆、树胶、颜料。3、粘合剂和胶水、全部种类可用泵吸取。4、各种瓦、瓷、砖器及陶器釉浆。5、油井钻好后，用泵吸沉积物及灌浆。6、泵吸各种乳剂和填料。 7、泵吸各种污水。8、用泵为油轮，驳船清仓吸取仓内污水。9、啤酒花及发酵粉稀浆、糖浆、糖密。10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。11、各种橡胶浆。12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。13、各种剧毒、易燃、易挥发液体。14、各种强酸、强碱、强腐蚀液体。15、各种高温液体最高可耐150。16、作为各种固液分离设备的前级送压装置。三、技术参数流量：0-30m3/h；扬程：0-50m；口径：10-100mm；温度：-15-+120；压力：0.1-0.7MPa；自吸高度：5-7m。四、型号意义：QBY系列气动隔膜泵（性能参数）一、性能参数型 号进出口径mm流 量m3 /h扬程m吸程m最大允许通过颗粒(mm)最大供气压kgf/cm3QBY-1050QBY-808024505102-7二、几种隔膜材料特性注：寿命较长、寿命一般、不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。 QBY系列气动隔膜泵（安装尺寸） 气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。电动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。隔膜泵膜片根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯，以满足需要。安置在各种特殊场合，用来抽送各种介质。 气动隔膜泵气动原理图 隔膜泵原理图具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点 别也在与时俱进的改变。虽然过年阀门行业的整体水平有了较大的提高，但还是存在诸多问题。首先，质量上还不够稳定，如跑、冒、滴、漏现象在国产阀门中经常出现。有些经营者经过对废旧阀门简单除锈后油漆二次出售，给工程质量带来极大的安全隐患。第二，国内阀门的配套能力也与发达国家相比尚存在一定的差距。第三，阀门行业中仍以中小企业为主，目前行业的竞争主要是低端产品的竞争，业内高端产品创新不足，阀门产业高端化、国产化，现代化、数字化的产品不多，而这却是今后阀门行业发展主要方向。”因此，阀门企业要坚持创新，对产品进行结构调整，改造传统产品，向高端阀门进军。要求上规模的企业必须带头向这方面努力，争取把国内目前三分之一向国外采购的阀门产品，逐步争取过来，提升国内阀门行业的水平和竞争力，而小型企业，一是走专业化生产，做好一厂一品，做精做强，下功夫改善管理，完善工艺工装，提升产品质量和品位及竞争力。总之，阀门行业应“苦练内功”，走出一条以品牌化、科技化引领转型发展的路子。 污水处理主要用阀-大口径阀门 近几年城市化比率不断加大、城市人口快速增长，自来水厂供水量以及污水处理厂污水处理规模正在逐步加大，管网口径不断增加，因此需要大量各类大口径给排水阀门。同时，纳入水利基本建设管理的各类防洪、排涝、灌溉、供排水、水力发电、水资源保护等工程的建设对各类大口径给排水阀门的需求十分旺盛，导致目前国内大口径给排水阀门产能产量尚不能满足下游市场需求增长。未来几年，我国继续将加快实施淮河治理长江中下游河势控制等大江大河重点河段治理，加“南水北调”世纪工程项目的开展，将不断拉动各类阀门产品的需求规模，尤其是大口径闸阀、大口径蝶阀。国内环保设备技术水平得到了很大的提高，通过工程实践的积累以及生产企业的不断改进，一些环保污水处理设备制造企业已形成规模生产，产品水平不断提高，产品质量明显改善，市场领域不断扩大。大口径阀门是一种必不可少的水处理需用阀门，主要应用于城市、建筑、企业给排水工程、工业及生活污水处理和水利工程等领域，其中应用较多的主要是各类中低压阀门，包括各类蝶阀和闸阀，其他还有球阀、止回阀、排气阀、减压阀、排泥阀等。目前污水利用较多考虑的是城市污水处理厂二级处理后的水，这种水有两种利用形式：直接回用和间接利用。直接回用多用于水厂附近的农田灌溉及草场等用水，回用的途径及方式受地域限制还比较地单一，调配运转不方便，且这种水虽然经过了人工强化处理和消毒等措施，但由于没经过一定时间的自然净化，在使用和控制不当时会产生一定的问题。间接利用是从水域的整体考虑，从水体上游取水净化供城市使用，产生的污水经城市污水处理厂净化后排人水体的下游，回归于水体，再经过一定河段的自然净化，可为下游城市或地区利用，这些污水处理所用的阀门是相当可观的。 阀门标准现状与发展前景探究来 我国的阀门行业已经经历了几十年的发展。据国家统计局 2009年统计数据资料显示 ,中国阀门制造业规模以上企业共有 1700多家 ,当年生产阀门326万吨,工业总产值1147亿元,利润总额63.90亿元。与此同时,阀门标准也得到了长足的发展。截止到2009年年底,由全国阀门标委会归口的现行有效阀门国家标准 43项,机械行业标准 98项。由基础标准、方法标准、产品标准、零部件标准、材料标准等五部分构建的我国阀门标准体系也已确立。 一、 我国阀门标准发展概况及标准体系的构成 （1 ）我国阀门标准的发展历程 20世纪五、六十年代，我国阀门标准化工作初始起步，制定的是JB93-59手柄和JB308-62阀门型号编制方法等简单基础标准。 80年代后，随着我国标准化工作的加强，阀门标准得到了迅速的发展。这段时间制定的标准包括有基础标准、产品标准、材料标准和方法标准等。标准种类齐全，覆盖面广，且许多标准采用了国际标准和国外先进标准。 90年代，阀门标准从由基础性、通用性为主到包括各种产品标准、方法标准等，标准数量超过100项。 2000年以后，标准化的工作具有实质性的进展。首先对标龄较长的标准进行了正常的修订；其次制定了一大批采用国际标准或国外先进标准的我国阀门标准；同时又制定了许多适应市场需求和反映阀门新技术的标准规范。这期间制修订阀门标准80多项，使标准数量达到140多项，从而形成了我国的阀门标准体系。 （2） 我国阀门标准体系的具体构成 目前，我国阀门标准体系主要由五个部分组成，包括： 1、基础标准。这部分标准主要包括阀门的术语、分类、结构长度、型号编制及管道元件的公称尺寸和压力。这些标准是各类其他阀门标准的基础。其中术语、分类等标准等对于规范专业术语、方便技术交流起到了 重要的作用，而结构长度参数给阀门的设计、制造、选型等提供了指导。 2、方法标准。这部分标准主要规定了各类阀门的性能试验方法，包括工业阀门的压力试验、流量及流阻系数的试验、耐火试验、静压寿命试验等通用试验方法；以及安全阀、减压阀、蒸汽疏水阀等各种特性试验方法。这些标准统一了行业各类阀门的试验方法，为科学公正评价阀门性能提供了统一的依据。 3、产品标准。这类标准是阀门标准的主体标准，规定了各类阀门主要工作参数和性能指标、主要设计和制造技术要求以及相应的检验规则和检验方法。这些产品标准基本按阀门产品的分类而分别确定，包括通用的闸阀、球阀、蝶阀、止回阀、隔膜阀、减压阀、安全阀，也包括专门用途的各种阀门，如石油化工用阀、气瓶用阀、电站用阀、长输管线用阀门等，覆盖了国内各主要结构和主要用途的各种阀门。 4、零部件标准。这部分标准是阀门标准系列化、通用化和标准化的基础。分别规定了中低压、高压和超高压阀门的零部件结构、尺寸和要求。 5、材料标准。这类标准是阀门标准的配套标准，按照阀门产品的特性，规定了各种配套使用材料的化学成分、力学性能及质量要求等。 二、 我国阀门行业的采标情况 （1）采用国际标准情况。采用国际标准是我国重要的一项标准化政 策。阀门标准也积极贯彻了这一政策，在基础标准、方法标准和产品标准 采用了大量的国际和国外先进标准，提高了我国阀门标准技术水平。从实际应用中可以看出，当前大多数国际标准已不同程度地转化为我 国标准。但也有一些暂时没有转化，另外有个别的国际标准不太符合我国的国情，将不转化。 （2）采用国外先进标准情况。随着我国长输管线等重点工程的建设和实施，美国石油协会（ API）相关标准在我国越来越受到重视。 API是一个代表美国石油工业勘探、开发、储运、炼化和营销等各方面利益的非营利性机构，其制定的标准在国际上被广泛采用。目前有17通过采用国际标准和国外先进标准，使我国标准水平有较大的提高， 缩小了阀门产品与国外先进产品的差距，对于一些常规产品，不但达到甚 至超过国外同类产品的质量。三、 我国阀门标准的发展趋势及前景 （1）加强标准与科研的联系，推动新技术、新工艺的发展。全国阀门标 委会现正在制定国家标准阀门智能化电动装置。阀门智能化电动装置，是国外本世纪初发展起来的的新型产品，制定高技术含量的阀门智能化电 动装置标准，对促进产业的发展，堵住或减少进口产品有很大的作用。 （2）发展节能降耗、新型材料等方面的标准，促进产业结构调整。新型陶瓷阀门采用新型陶瓷材料制作阀门的密封部件和易损部件，提高了阀门产品的耐磨性、防腐性及密封性，大大延长了阀门的使用寿命。制造陶瓷的原料广泛，成本低廉，用铝、碳、硅等普通元素就能制造出性能优越的陶瓷材料，可以节约大量金属材料和稀有的矿产资源。同时对环境保护也将起到积极的推进作用。 （3）积极参与国际标准活动，加快阀门国际标准的转化。世界已进入了经济全球化的发展时期，经济全球化的必然趋势是标准国际化。通过对ISO标准与我国阀门标准的关联度的研究，对我国阀门标准采标情况有个总体了解，确定采用方向，加大采标力度。同时，争取实质性参与国际标准 化的工作，将我国标准融入国际标准中，争取国际标准的话语权和主导权。由于历史原因和区域原因，目前ISO/TC153“阀门”已形成已欧美为主体的格局。因此，全国阀门标委会一方面积极主动地参加并主办国际标准会议；另一方面，积极派出我国的专家加入到国际组织的标准委员会“TC”、分委会 “SC”和标准工作组 “WC”，认真对待国际标准草案的投 票，并将对我国有利的条款提供给ISO/TC153秘书处，使国际标准中能体现我们的合理要求。
