《架空输电线路设计讲座》第9章.ppt

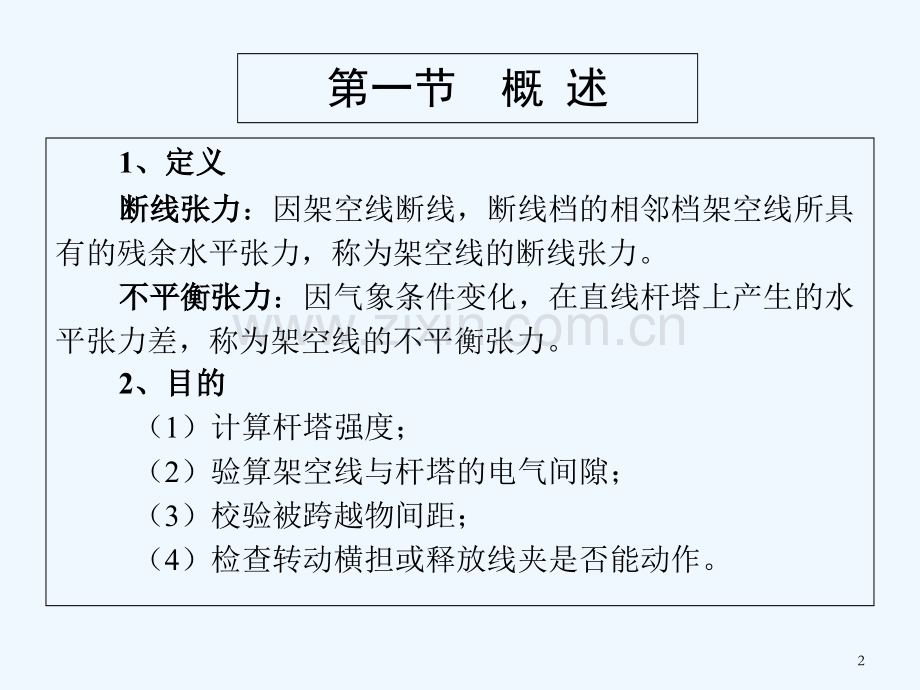

第九章第九章 架空线的断线张力架空线的断线张力和不平衡张力和不平衡张力 架空输电线路设计架空输电线路设计1第一节 概 述1、定义、定义断线张力断线张力：因架空线断线，断线档的相邻档架空线所具有的残余水平张力，称为架空线的断线张力。不平衡张力不平衡张力：因气象条件变化，在直线杆塔上产生的水平张力差，称为架空线的不平衡张力。2、目的、目的 （1）计算杆塔强度；（2）验算架空线与杆塔的电气间隙；（3）校验被跨越物间距；（4）检查转动横担或释放线夹是否能动作。23、产生的原因、产生的原因 不平衡张力：（1）高差悬殊的连续档气象条件变化；（2）不均匀脱覆冰；（3）集中荷载；（4）改建中的档距变化。表91 断线事故原因统计表断线：大多发生于小截面架空线。3 4、确定方法、确定方法 （1）设设计计杆杆塔塔时时：规定断线张力取最最大大使使用用张张力力的的百百分分数数作为杆塔校验荷载。（具体杆塔设计课程中讲述）（2）计计算算电电气气间间距距时时：依据实际档距、高差、杆塔结构和气象条件，采用公式具体计算公式具体计算。（重点研究）4第二节 固定横担固定线夹下 单导线的断线张力1、断线张力是断线冲击过程稳定后的已经衰减了的“残余张力”。2、影响断线张力大小的因素：（1）绝缘子串越长，导线就越松弛，张力衰减就越多，残余张力就越小。（2）直线杆塔产生绝缘子串偏斜方向的挠曲变形，增大了导线的松弛量，残余张力因而更小。（3）断线引起的绝缘子串偏斜和杆塔挠曲变形，还使未断线侧各档的档距向减小的方向变化。紧邻断线档的档距减小得最多，距断线档越远减小得越少。（4）断线张力的大小与断线后剩余的档数有关。一般情况考虑五档。（5）未断避雷线的支持力。一、断线张力的特点一、断线张力的特点当高压架空线路跨越铁路、公路、电车道、弱电线路以及特殊管道时，需要校验邻档断线后导线对交叉跨越物的距离，因而需要计算断线张力。56一、断线张力的有关方程及其求解 1、档距减小量与应力的关系、档距减小量与应力的关系 断线前气温为t，比载，各档水平应力为0，第 i 档的档距为li0，高 差角i0。断线后气温、比载不变，第 i 档档距减小了li变为 li，水平应力变为i0，仿公式（819），略去高差变化量的影响，断线后第 i 档的档距减小量为（91）用张力表示为（92）7断线后由于架空线张力变小，弹性伸长量也减小，故断线后档内悬线长度要比断线前缩短一些。断线后档距缩小，l i取为正。若断线后连续档剩余 k 档，则依式（92）可列出 k 个方程，但含有Ti、li（i=1，2.，k）共 2k 个待求量，需再列出 k 个方程才能求解。2、悬挂串偏移量与两侧张力的关系：、悬挂串偏移量与两侧张力的关系：设悬垂串悬挂点处的杆塔挠度系数为B，可写出架空线悬挂点偏距i的计算式为（93）8大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点9利用式（92）、（93）两组方程，按下面步骤试凑求解：设 已 知 T1式（92）l1；1=l1；1、T1式（93）T2；T2式（92）l2；2=1+l2；2、T2 式（93）T3；Tk式（92）lk；k=k1+lk；k、Tk 式（92）Tk+10。利用上述方法试凑求解时，初值T1（l1）的取值对计算的反复次数影响很大。残余张力T1一定小于未断线前的张力T0=0A。剩余档数越多，T1与T0的差值越小，档距的变化量l1也越小。10二、求解断线张力的作图法利用计算机采用试凑法求解断线张力是很方便的。在无条件应用时，可采用图解法。具体作法如下：（1）以（l）为横坐标，T（T）为纵坐标建立直角坐标系，如下图。（2）利用式（92），绘制断线后各档档距变化与张力变化的关系曲线：T=f（l）（3）利用式（93），绘制断线后直线杆塔上架空线悬挂点偏移量i与不平衡张力差Ti=TiTi+1 的关系曲线：=f（T）。1112（4）图解法求解步骤假定靠耐张塔一档的架空线张力为T1，由T1查曲线中相应曲线1，得到l1。因1=l1，据此查曲线中相应曲线1，得到T1，计算出T2=T1T1。由T2查曲线中相应曲线2得到l2，算出2=l2+1。由2查曲线中相应曲线2，得到T2，算出T3=T2T2。由Ti查曲线中相应曲线i得到li，算出i=li+i1。由i查曲线中相应曲线 i，得到Ti，算出Ti+1=TiTi。如此类推下去，直至算出断线相邻档的Tk，由Tk查曲线中相应曲线k，得到lk，算出k=lk+k1，由k查曲线中相应曲线k，算出Tk。13三、断线档的选择原则为保证交叉跨越在断线事故情形下，满足规程规定的跨越限距要求，断线档应选在跨越档的相邻档，不同档距分布下的断线档选定原则见下表。如果TkTk，或者说k线末端P点未到达曲线中相应曲线k，表明T1设大了。如果TkTk，或者说k线末端P点超过曲线中相应曲线 k，表明T1设小了。如果Tk=Tk，或者说k的线段末端P正好落在曲线中相应曲线k上，则假定的T1正确，Tk 即为所的断线张力。否则应重新假定T1，重复上述步骤直至Tk=Tk 为止。14 表94 断线档选取原则一览表15【例91】某35kV架空输电线路，无地线。一耐张段内共有10档，档距基本相等，代表档距为lr=273m，如图所示。导线截面积为A=146.73mm2。在档距l8 内跨越级通讯线，通讯线高7m，位于距 8号杆30m 处。直线杆塔悬点高13m，挠度系数B=0.0003 m/N。悬垂串长=0.886m，重233.4 N。设气温+15、无风、无冰时架空线应力为0=75 MPa，自重比载1=35.2103 MPa/m。试核验邻档断线后的交叉垂直距离。16【解】欲核验跨越间距，应选取邻档断线进行计算。因断线后剩余档数越少，张力衰减越严重，松弛弧垂越大，所以取档距 l7 为断线档。（1）作T=f（l）曲线：给出不同的T，可求得相应的l，数据示于表95中，曲线绘制于图94中。(m)17 （2）作=f（T）曲线 因各档距基本相等，垂直档距lv等于水平档距lh，则悬垂点的垂直荷载将有关数值代入式（93），得给出不同的T，求出相应的悬点偏移量，如表96。利用该组数值作出图94中的曲线。（N）（m）18 （3）按照作图法的步骤，根据图94，求得各档导线的残余张力、直线杆塔承受的不平衡张力以及悬挂点偏移量，列于表97。19（4）核验交叉垂直距离由于断线张力 T8=4413 N，所以断线应力为跨越点处导线的弧垂为导线对级通讯线的交叉距离为 S=1374.265=1.735（m）由规程知，该电压等级的输电线路，断线时对级通讯线交叉跨越距离应不小于1m，故本例满足要求。（MPa）（m）20第三节 分裂导线的断线张力分分裂裂导导线线一一相相导导线线全全断断的的机机率率很很小小，即使考虑一根次导线断线，但由于未断次导线的支持，杆塔上产生的不平衡张力也往往小于线路正常运行和施工紧线时杆塔上出现的最大不平衡张力。设有n 根次导线，耐张段内有连续 m 档，各各档档等等高高等等档档距距，档距为l0，断线前每根次导线的水平张力为T0，悬垂串长，重GJ，第 k 档相导线断线后尚剩 n 根次导线。当一相内有次导线断裂时，一般认为断线档内的间隔棒被拉脱或损坏，故不承受张力差，即张张力力差差全全部部作作用用在在悬悬挂挂点上点上。21断线后断线档的档距及剩余n 根次导线的张力均要增加，其它档的档距及张力均减小。设断线后第 i 档每根次导线的张力Ti，档距变化量li与每根导线张力Ti 的关系，仍可用式（92）表示。22分裂导线断线后，剩余次导线的支持力使杆塔的刚度大为增强，因此可以忽忽略略杆杆塔塔的的挠挠曲曲变变形形。断线档的非非相相邻邻档档的悬挂点偏移量i与两侧每根次导线的张力差Ti 的关系为（94）断线档两侧直线杆塔上的悬垂串偏移量k1、k与其两侧每根次导线的张力Tk、Tk+1的关系为（95）（96）23 各档档距改变量li与悬点偏移量i 的关系为 根据上述各公式即可采用试凑法或图解法求解，方法同上节。（97）24第四节 线路正常运行中的不平衡张力直线杆塔承受不平衡张力的几种情况：直线杆塔承受不平衡张力的几种情况：（1）耐张段中各档距长度、高差相差悬殊，气象条件变化引起各档张力不等。（2）耐张段中各档不均匀覆冰或不同时脱冰，因各档比载不同引起张力不等。（3）线路在检修时，采取先松下某悬点的导线或后挂某悬点的导线，造成两档合为一档，将引起与相邻各档张力不等。（4）耐张段某档进行飞车、绝缘爬梯等作业，集中荷载引起不平衡张力。（5）在高差很大的山区，尤其是重冰区的连续倾斜档，山上档和山下档的张力不等。计算方法：计算方法：连续档的精确计算25第五节 地线的支持力 断导线时，断线张力使悬垂串偏斜，杆塔挠曲，杆塔顶部地线的悬挂点产生位移，地线在断线档被拉紧，起到限制杆塔挠曲的支持作用，此时的断线档的地线张力称为地地线线的的支持力支持力。地线的支持力与耐张段的长度、档距大小及断线档的位置有关。对柔性直线杆塔（如无拉线的直线单杆和门型杆），地线的支持力可达导线断线张力的4070%，对杆塔及基础设计的影响不可忽略。一、地线支持力对杆塔的作用断线档两侧的直线杆塔上作用有导线的不平衡张力Td 和地线的支持力Tb，二力的作用方向相反，如图（a）所示。26 杆塔可视为一端自由、一端固定的悬臂梁，其弯矩图（b）。曲线1、2分别是地地线线最最大大支支持持力力和最小支持力情况和最小支持力情况下杆塔的弯矩。可以看出，地线支持力最小时，杆塔的弯矩在地面处最大，所以计计算算杆杆塔塔根根部部受受弯弯和和基基础础倾倾覆覆时时，需需用用最最小小的的地地线线支支持持力力。地线支持力最大时，横担处的弯矩最大，所以计计算算横横担担受受弯弯受受扭扭时，需用最大的地线支持力。时，需用最大的地线支持力。27 二、地线支持力的计算 1、假设、假设 （1）忽略非断线档直线杆塔上导线不平衡张力引起的杆顶挠度；（2）不考虑导线不平衡张力与地线支持力的相互影响。（3）耐张段的第n+1档导线断线，导线的断线张力已经求得，需确定地线对n号杆塔的支持力。282、杆顶挠度系数、杆顶挠度系数断线张力和地线支持力作用下的杆顶挠度系数Bd和Bb，可分别由下二式计算（99）（910）杆塔根部嵌固处的刚度与作用力位置有关的系数地线线夹悬挂点距杆塔根部嵌固处（一般取埋深的1/3）的高度（m/N）（m/N）293、求地线支持力、求地线支持力Tb（1）假定地线支持力）假定地线支持力Tb：n号杆塔上地线线夹的位号杆塔上地线线夹的位移为移为（911）n号杆地线线夹的位分别为导线断线张力Td 和地线支持力Tb 引起的杆顶位移地线悬垂串的偏移量导线断线张力地线的支持力地线悬垂串长地线作用于悬垂串上的垂直荷载地线悬垂串的重量（2）求第）求第n+1档地线的张力档地线的张力Tn+1若n+1号杆为耐张杆，则该档档距将增加ln+1=n。若n+1号杆为直线杆，位于耐张段的中部：ln+1=2n。设断线前后气温相同，地线比载不变，相应集度为 p，第i 档水平张力分别为T0、Ti，仿式（92）得地线张力与档距变化量li 之间的关系为30（912）在确定ln+1后，第n+1档地线的张力由下式确定（913）按上式计算时，应判别ln+1 之正负。断线档的档距增大，ln+1 应为正值。（3）求第）求第n 档地线的张力档地线的张力Tn Tn 应为整个耐张段中地线张力最小的，并小于断线前的地线张力T0。31（4）第）第n档的档距变化量档的档距变化量ln利用公式（912），算得ln（li，i=n、n1、2、1）。li应为负值，因为非断线档的档距减小。（6）第）第i 基杆塔的地线张力差基杆塔的地线张力差（915）该式适用于自第n1基开始递减的杆塔，式中第二项为地线张力差引起的杆顶挠度，对某些类型的杆塔（如拔梢杆）而言，其值影响甚大。（914）（5）非断线档的地线线夹位移与档距变化量的关系）非断线档的地线线夹位移与档距变化量的关系32（8）第第i 档地线的张力档地线的张力 （916）（9）返步骤（4）反复进行计算，直至0号耐张杆塔为止，此时应有0=0。如果00，则应修正原假设Tb，重新计算，直到满足要求为止。33
