沉降变形评差软件的使用.pptx

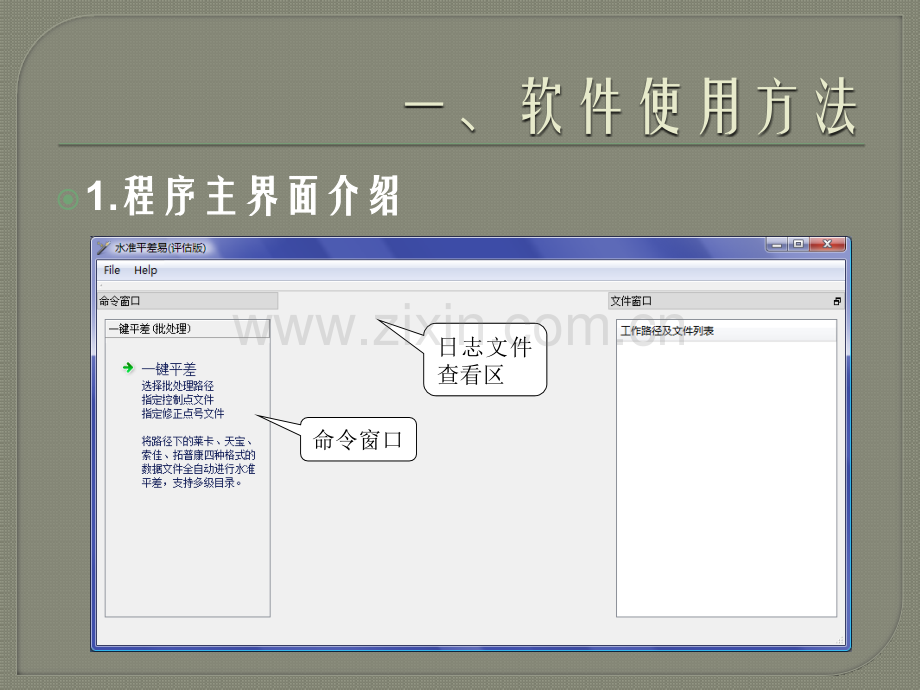

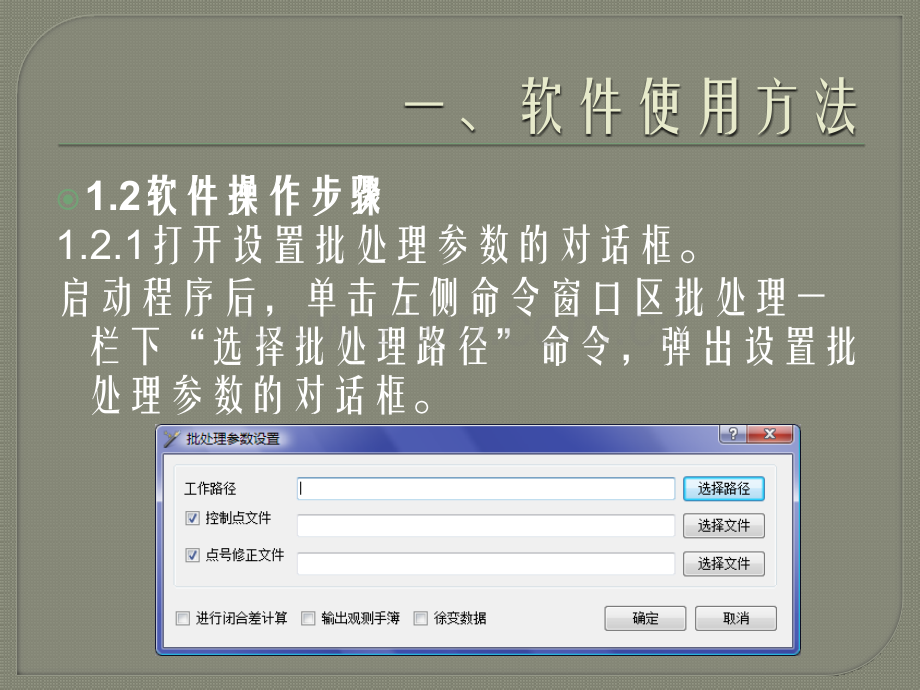

一、软件使用方法1.程序主界面介绍程序主界面介绍命令窗口日志文件查看区一、软件使用方法1.2软件操作步骤软件操作步骤1.2.1打开设置批处理参数的对话框。启动程序后，单击左侧命令窗口区批处理一栏下“选择批处理路径”命令，弹出设置批处理参数的对话框。一、软件使用方法1.2.2第二步：设置批处理参数。第二步：设置批处理参数。该对话框可设置六个参数：工作路径，控制点文件，点号修正文件，是否进行闭合差计算，是否输出观测手簿，是否是徐变数据。其中工作路径为必选项，其他为可选项。一、软件使用方法工作路径工作路径为数据文件存放的文件夹，包括子文件夹。支持四种格式数据莱卡，天宝，索佳，拓普康。控制点文件控制点文件为*.bm1文件，指定控制点文件后按指定的控制点进行批处理。若没有指定控制点文件，则以工作路径下的LevelApp_ControlPoint.bm1为控制点文件；若该文件也不存在没有在工作路径下面搜索*.bm1文件，将搜到的*.bm1文件作为批处理的参数。如果工作路径下有多个控制点文件，程序会将这些文件内容合并在一个控制点文件（该文件创建于所选目录下log子文件夹中，名称为LevelApp_ControlPoint.bm1）中，运算完成之后自动删除该文件。点号修正文件点号修正文件的选择和控制点的选择类似（创建的点号修正文件于所选目录下log子文件夹中，名称为LevelApp_AdjustPointLabel.dyb）。进行闭合差计算进行闭合差计算是否计算闭合差进行限差检查输出观测手簿输出观测手簿是否输出电子观测手簿徐变数据徐变数据指定数据是否是徐变数据。徐变数据的测点编号要按照如下的规则：每跨中6个测点，则点号应为*X1*X6，*代表该跨的编号。若每跨中10个测点，则编号应为*X1*X6。一、软件使用方法第三步：执行批处理命令。选择好批处理参数后单击“确定”按钮，执行批处理命令。批处理完成后会在程序的文件内容显示区显示本次的操作日志，请在每次批处理后查看该日志。在批处理过程中因主程序正在等待批处理程序结束，暂时不能进行其他操作。生成电子表格时，最好不要操作电脑，容易发生误操作。二、常见问题1.问：在问：在*.ou0文件和文件和*.our文件中的时间信文件中的时间信息一栏内显示息一栏内显示“未获取时间未获取时间”？答：时间信息是在原始数据文件的文件名称中获取的（天宝和索佳数据类型），若没有生成时间信息文件会造成时间信息一栏内显示为获取时间。解决方法：查看有没有时间信息文件（*.tim），原始数据文件名是否含有时间信息。二、常见问题2.问：什么原因会造成未生成问：什么原因会造成未生成HDF文件？文件？答：原始数据文件可能错误，检查原始数据文件中点号是否有误，如同一测站内点号不一致或相邻测站之间点号不一致。3.问：什么情况下需要指定问：什么情况下需要指定bm1文件和文件和dyb文件？文件？答：所选选路径下没有所需要的文件时，需要指定文件，或将正确的bm1文件或dyb文件拷贝到工作路径下。二、常见问题4.问：在问：在Vista/Win7下显示生成成功，但找下显示生成成功，但找不到成果文件？不到成果文件？答：Vista/Win7下的某些路径下创建文件夹和创建文件需要管理员权限。请以管理员的身份运行程序，右键点击LevelApp.exe(或快捷方式)，选择以管理员身份运行选项，即可正确运行。建议不要将数据文件夹放在系统目录下。谢谢！
