定远县2011年度小麦现代农业项目小型农田水利设施的修复、配套和改造施工管理一.docx

小型农田水利设施的修复、配套和改造
施 工 资 料
一、施工管理资料

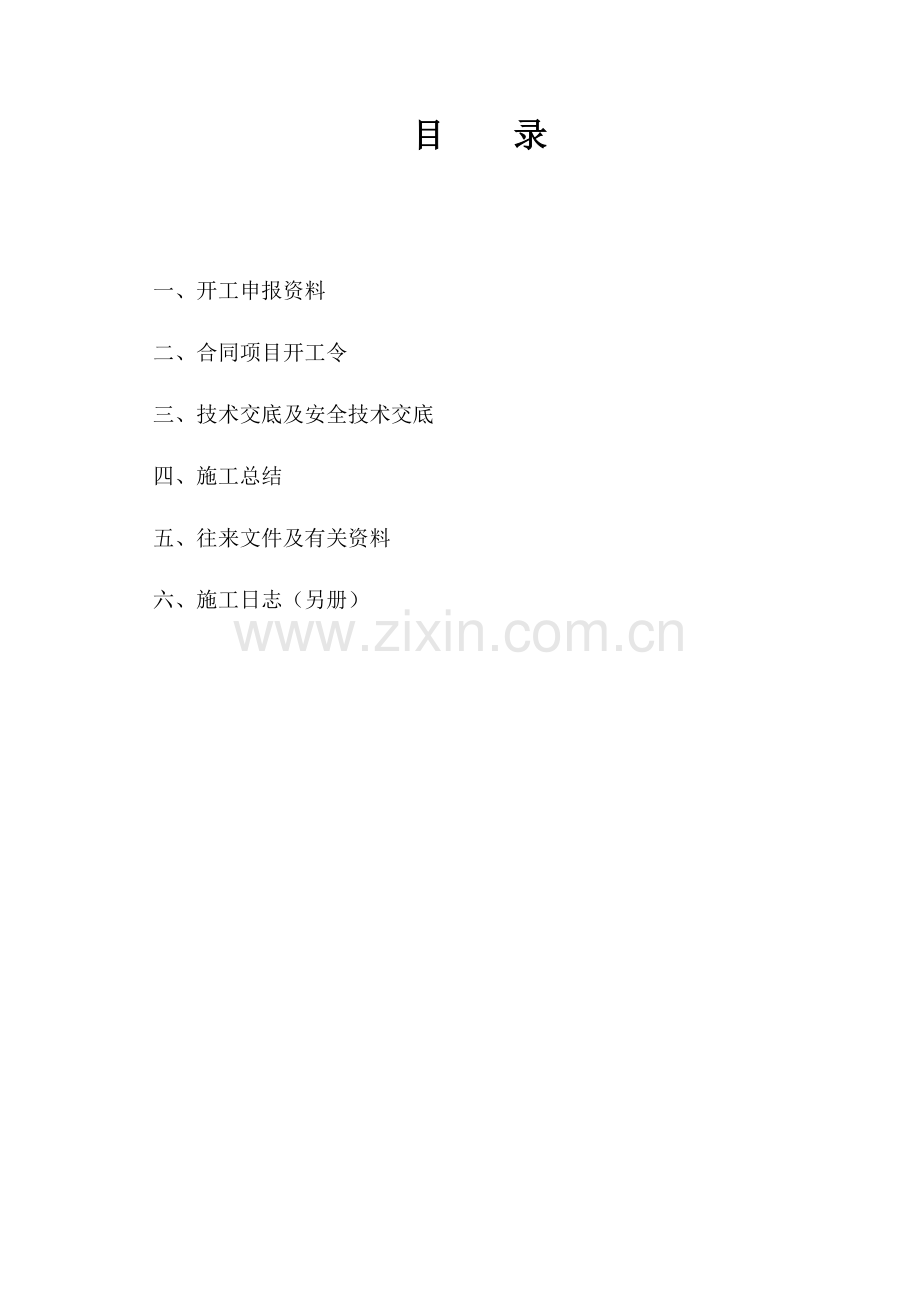

目 录

一、开工申报资料
二、合同项目开工令
三、技术交底及安全技术交底
四、施工总结
五、往来文件及有关资料
六、施工日志（另册）

合同项目开工申请表
（中厦[2011]合开工 01 号）
合同名称：定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程 合同编号：AHKX-2011-078
致：安徽天辰监理工程有限公司

我方承担的 定远县2011年度小麦现代农业项目(小型农田水利设施的修复、配套和改造) 合同项目工程，已完成了各项准备工作，具备了开工条件，现申请开工，请贵方审批。

附件：
1.开工申请报告
2.
承建单位申报记录

承 包 人：安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目经理部
项目经理：
日 期： 年 月 日
监理机构签收记录

审批后另行签发合同项目开工令

监理机构：
签 收 人：
日 期： 年 月 日
说明：此表一式四份，由承包人填写。监理机构审签后，随同“合同项目开工令”，承包人、监理机构、发包人、设代机构各1份。

安徽中厦建设集团有限公司

中厦电函字【2011】18号

关于成立安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程项目部的函

定远县农业技术推广中心：
安徽天辰监理工程有限公司：
为确保定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程的顺利进行，经我公司研究决定，成立“安徽中厦建设集团有限公司定远县2011年度小麦现代农业项目（小型水利农田水利设施的修复、配套和改造）工程项目部”（以下简称项目部），同时启用“安徽中厦建设集团有限公司定远县2011年度小麦现代农业项目经理部”印章（印章见附件）
项目部组成人员如下：
项目经理：徐顺利项目常务副经理：孔现国
周明王学凤李申陈峰曹文仕刘静现场组织机构及主要人员报审表
（中厦[2011]合开工 01 号）

合同名称：定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程 合同编号：AHKX-2011-078
致：安徽天辰监理工程有限公司
现提交第 1 次现场机构及主要人员报审表，请贵方审核。
附件：
1.组织机构图
2.人员清单及其资格或岗位证书。
承建单位申报记录

承 包 人：安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目经理部
项目经理：
日 期： 年 月 日
监理机构签收记录

（审核意见）

监理机构：
监理工程师：
日 期： 年 月 日
说明：此表一式三份，由承包人填写。监理机构审签后，随同审核意见，承包人、监理机构、发包人各1份。

施工组织管理机构图

项目副经理：孔现国
技术负责人：周明
质检负责人：王学凤
安全负责人：李 申
施工负责人：陈 峰
材料负责人：曹文仕
财务负责人：刘 静
项目经理：徐顺利

项目部人员配备表
序 号
姓名
职 称
在本项目中
所担任职务
备注
1
徐顺利
建造师
项目经理

2
孔现国
工程师
项目副经理

3
周明
工程师
技术负责人

4
王学凤
工程师
质检负责人

5
李申
工程师
安全负责人

6
陈峰
工程师
施工负责人

7
曹文仕
助理工程师
材料负责人

8
刘静
中级会计师
财务负责人

施工进度计划申报表
（中厦［2011］进度01号）
合同名称：定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程 合同编号：AHKX-2011-078
致：安徽天辰监理工程有限公司

我方今提交　定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程（AHKX-2011-078） （名称及编码）的：
■　施工总进度计划
□　施工年进度计划
□　施工月进度计划
□　　
请贵方审批。
附件：１.施工进度计划。
　　　　　 ２.图表、说明书共 2 页。

承建单位申报记录

承 包 人：
项目经理：
日　　期： 年 月 日
监理机构签收记录

监理机构：
签 收 人：
日　　期： 年 月 日
监理机构审签记录
审批意见：
□　施工年进度计划
□　施工年进度计划
□　施工年进度计划
□　施工年进度计划
附件：修改后的进度计划（必要时）
监理机构：
监理工程师：
总监理工程师：
审批日期： 年 月 日

监理工程师的简要说明：
说明：本表一式四份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各１份。

施工设备进场报验单
（中厦［2011］设备01号）
合同名称：定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程 合同编号：AHKX-2011-078
致：安徽天辰监理工程有限公司
我方于 2011年 10月 10 日进场的施工设备如下表。拟用于下述部位：
1. 土地平整工程 ；
2. 灌溉排水渠道工程 ；
3. 水工建筑物工程 ；
4. 施工临时工程 ；
经自检，符合技术规范和合同要求，请贵方审核，并准予进场使用。
序号
设备名称
规格
型号
数量
进场日期
计划
完好状况
拟用工
程项目
设备
权属
生产
能力
备注
1
挖掘机
0.6m3
6台
2010.10.10

良好
土方
自有

2
推土机
XH165
8台
2010.10.10

良好
土方
自有

3
推土机
ST140
4台
2010.10.10

良好
土方
自有

4
推土机
T100
4台
2010.10.10

良好
土方
自有

5
搅拌机
JC350
1台
2010.10.10

良好
砼
自有

6
插入振捣器
1.1kw
8台
2010.10.10

良好
砼
自有

7
平板振捣器
2.2kw
4台
2010.10.10

良好
砼
自有

8
钢筋加工设备
T-2
1台（套）
2010.10.10

良好
钢筋
自有

9
电焊机

1台
2010.10.10

良好
钢筋
自有

10
水准仪
D3
2台
2010.10.10

良好
测量
自有

11
经纬仪
J6
1台
2010.10.10

良好
测量
自有

附件：
承 包 人：安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目经理部
项目经理：
日　　期：　　 年　　月　　日
（审核意见）

监理机构：（全称及盖章）
监理工程师：（签名）
日　　期：　　 年　　月　　日
说明：本表一式三份，由承包人填写。监理机构审签后，承包人、监理机构、发包人各1份。

材料／构配件进场报验单
（中厦［2011］材验01号）
合同名称：定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程 合同编号：AHKX-2011-078
致：安徽天辰监理工程有限公司
我方于　2011　年　10 月　10　日进场的工程材料／构配件如下表。拟用于下述部位：
1. 灌溉、排水渠道工程 ；
2. 水工建筑物工程 ；
经自检，符合技术规范和合同要求，请贵方审核，并准予进场使用。
序号
材料/构配
件名称
材料/构配件来源、产地
材料/构配件规格
用途
本批材料/构配件数量
承 包 人 试 验
试样
来源
取样地点、
日期
试验日期、
操作人
试验
结果
1
水泥
定远靠山
P.C32.5
砼工程
200T
工地
工地/2010.11.3
2010.11.3/许文岚
合格
2
黄砂
明光
池河
中砂
砼工程
600m3
工地
工地
/2010.11.3
2010.10.29/倪刚
合格
3
碎石
定远青山
10-30mm
砼工程
600m3
工地
工地
/2010.11.3
2010.10.29/倪刚
合格
4
碎石
定远青山
20-40mm
砼工程
600m3
工地
工地
/2010.11.3
2010.10.29/倪刚
合格
5
钢筋
马钢
ф6、
ф14、
砼工程
10T
工地
工地
/2010.12.31
2010.12.31/汪飞
合格

附件：1.出厂合格证。
　　　2.检验报告。
　　　3.质量保证书。
承 包 人：安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目经理部
项目经理：
日　　期：　　 年　　月　　日

　（审核意见）　　
监理机构：（全称及盖章）
监理工程师：（签名）
日　　期：　　 年　　月　　日
说明：本表一式三份，由承包人填写。监理机构审签后，承包人、监理机构、发包人各1份。

定远县2011年度小麦现代农业项目（小型农田水利设施修复、配套和改造）
合同编号：AHKX-2011-078

施工组织设计

批 准：

核 定：

编 写：

安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目经理部
2011年10月16日

施工技术方案申报表
（中厦［2011］技案01号）
合同名称：定远县2011年度小麦现代农业项目（小型农田水利设施的修复、配套和改造）工程 合同编号：AHKX-2011-078
致：定远工程建设监理有限责任公司
兹报验：
□1.单位工程施工组织设计
□2.分部分项工程划分方案
□3. 分项工程施工方案/样板段
□4. 特殊工程专项施工方案
□5. 技术核定
□6.

附件：技术、工艺方案说明和图表共 页。

本次报验内容项目经理部已批准。

承 包 人：安徽中厦建设集团有限公司
定远县2011年度小麦现代农业项目经理部

项目经理：
日 期：2011年 10 月 10 日

监理审核意见：
□同意此施工方案
□不同意此施工方案
□按以下意见修改后再报：

监理工程师：

日 期：

注：1、监理自收到报审表之日起应在3日内作出回复，否则视为同意该方案，主要分项工程施工前施工项目经理部均应提交书面方案。
2、工程重点部位、特殊工程专项施工方案视情况可邀请建设、设计或有关部门专家召开专题会讨论解决。

第一章 工程概况

一、工程概况
1、工程建设地点
本工程位于定远县吴圩镇高埂行政村。
2、主要建设工程项目内容为：土地整平、水利、农路等工程。
水系配套建筑物277座、其中斗沟平板涵23座、塘坝放水涵18座、渠道φ30放水斗门21座、平板涵带节制闸15座、田间进水口200座。具体建设项目如下表：

序号
工程或费用称
单位
数量
备 注
1
田块平整
处
1

2
田间道路
m
10285
田间路及生产路
3
斗渠（400*600）
m
1612

4
斗沟（600*800）
m
2895

5
农渠
m
5988

6
蓄水坑塘
座
5

7
农田林网
株
8500

二、交通条件
项目区交通条件较为便利。施工区道路设置，利用现有和拟建的砂石道路及机耕路做为施工主干道，局部路况较差的在施工前进行整修，在不危害临近道路两侧的农田和民舍的前提下，按工程施工需要布置场内临时施工道路及停车场等。在施工期间，应做好管理，维修和养护工作，保证施工道路畅通，确保施工顺利进行。
三、工程特点
本工程主要为土地平整、农田水利和道路工程。
四、目标规划
1、工期目标：具体开工时间以监理工程师下达的开工令为准，在2012年1月10日前全面完成合同工作内容。
2、质量目标：确保100%合格，争创优良。
五、编制依据
1、土地整理项目设计文件；
2、我公司对现场的实地踏勘；
3、现行相关的国家强制性标准和技术规范、规程。

第二章 施工总平面布置

一、布置原则
1、场地布置在有限条件下，本着有利生产、方便生活、办公区与生活区分开，集中管理的原则设置。
2、本着节约用地、因地制宜、充分利用的地形并结合场内交通线路、施工方便、经济合理的原则布置。
3、施工布置做到既能充分发挥施工设施的能力，又能满足施工总进度和施工强度的要求。
4、设置有效的排水系统，满足场地排水要求。
二、生活办公设施
经过现场勘测与了解，我们确定本工程的项目经理部办公室设置在规划的生活绿化区及办公区内。
三、实验室配置
根据招标文件的要求，现场设置临时实验室，检测工程施工中的各种材料、试块、土工试验，随时掌握工程施工中的质量，另配备2名有经验，长期从事试验工作的人员负责试验工作，同时设置一间标准养护室。
四、交通条件
对内：本工程场内临时便道包括生活区、办公区至乡村公路间的便道和场内道路。其结果为土方平整夯实，铺设泥结石路面。
对外：工程紧靠乡村公路吗，交通条件很便利。
五、施工用电
施工生活用电就近接入，以满足工程施工和生活需要。
六、通讯系统
本工程项目部办公室安装程控电话1部，各职能科室负责人每人均配一部手机，保证内外联系的畅通。
七、施工生活用水
田间沟渠及村庄塘坝的水质满足施工要求，可作为水源，并配置2.2kw自吸泵2台，以便引用。另外工程区附近村庄的水井，施工前也可以与当地村民协商使用，以满足生活用水需要。
八、工地照明系统
为确保工程顺利安全施工，方便职工夜间行走，以及值班保卫工作，各工地施工现场布置二台2kw卤素灯，另配若干盏0.5kw碘钨灯，生活区布置100kw防雨路灯。
九、砼、砂浆拌和系统
各施工现场布置1台砼拌和机和1台砂浆搅拌机，砂石料场均布置在拌和机附近，便于生活输送，为了浇筑砼、砂浆时级配准确，各种规格砂石料分区堆放，并用砖砌墙加以分开，所有原材料进场前须经过委托实验室检验合格后报请监理批准方可过磅进入施工现场。
根据施工现场规划安排及最大一次砂浆拌和量测算，须在现场搭设备用水泥仓库50m2。备用水泥仓库的搭设要有防雨防潮措施，确保水泥不受潮，水泥贮期不得超过三个月。

第三章 施工总进度计划与保证措施

一、施工进度计划
本工程开工日期以监理工程师下达的开工令为准，在2012年1月10日前完成全部合同工作内容。按照我们单位的精心组织与布置，科学合理的施工方案，确保达到本工程预期的目标。
具体进度计划安排见施工总进度计划横道图。
二、进度保证措施
（一）组织保证
因本工程是我公司在定远县施工的重点形象工程，我公司高度重视，特安排技术过硬的项目经理，并从总公司抽调技术骨干，组成项目队伍，并加强施工人员管理，确保工期目标。
（二）现场计划执行保证
工程技术部根据监理工程师批准的总体进度计划，编制各阶段施工进度计划，工地执行每天下午召开调度会，协调各方，加大现场计划执行力度，切实保证以日保旬，以旬保月，以月保总工期。
（三）技术保证
项目部严格按照工程施工规范，以控制主要项目为中心，建立强有力的施工技术组织，承担起业主、监理、设计单位、总部沟通和现场技术计划、组织、指导、监督管理责任。一是做好图纸会审，下达技术作业指导书，编制施工阶段详细的施工组织设计、技术交底和技术指导，把好方案实施前的各个环节；二是按业主、监理、总工批准的方案做好现场实施工作，以确保不出现技术方案的失误，杜绝因技术方案不当引起的停工、返工；三是结合实际，在技术方案上优化创新，提高工作效率。
（四）作业层及机具设备的保证
该工程分散零散，按照批准的施工方案，我公司将发挥统一协调优势，对各类所需机械设备，保证在24小时内安排到位。
（五）资金保证
项目部根据总公司的统一安排，做到资金专款专用，并且在集团公司的大力支持下，确保工程有充足的资金保证，如果业主在资金不能及时到位的情况下，集团公司保证全力支持，施工缺口资金集团公司在48小时内安排到位。
（六）施工环境保证
项目部设置专人，协调处理地方关系，加强与各施工班组的联系，根据施工现场，对可能影响工程进度的要素提高控制，做好工作，争取好的施工环境，严禁破坏生态环境，确保自然环境。
第四章 工程施工方案

一、临时建筑工程
（一）施工围堰
施工主要围堰设在工程区以外处，围堰根据施工中的设防水位、波浪壅水和安全超高计算填筑高程，同时考虑到施工交通的需要来确定施工围堰高度，并按渠内的正常水位超高0.5m设计，外侧坡1：1，内侧坡1：1.5。另外，在工程实施过程中要密切注意对围堰的观察，特别是下雨后，查看围堰是否有裂隙或被雨水充涮，如果有上述情况发生，应及时维修，确保围堰的安全。
围堰填筑及拆除均可采用挖掘机配合人工进行，近水面根据需要，可采用铺塑膜防渗，以保证施工范围内的作业要求。
（二）施工排水
1、取土场排水系统措施
为保证土料满足填筑质量要求，取土场需要采取排水措施，以及时排出土料场积水。
土料场排水最为有效措施就是沿土料场周边和纵横向开挖排水沟，形成纵横交错的排水系统，有效排出地表积水，达到降低填筑土料含水量目的。
排水沟应比土料场底部高程低0.5～1m左右，排水沟与工程区附近沟、塘相连，使地表水及时排出。
2、施工排水
（1）施工排水方法的选择
根据本工程水文地质条件、施工工期等因素综合分析，采取施工简易的明挖排水沟排水方法。在施工过程中，根据具体的施工出现的情况，如地下水位过高、地基为砂基、基坑出现大量涌水，再考虑采用轻型降水方法排水。必要时可考虑采用深井降水。
（2）明沟排水
根据工程地质与水文地质情况，基坑经常性排水采用明排方式，在基坑轮廓以外0.5m，开挖排水沟，坡度为1%-5%，排水沟随基坑分层开挖逐级下设，并在上、下游各设置集水井，挖土面，排水沟底和集水进底三者之间均应保持一定高差，排水沟底应低于挖土面0.3-0.5m，集水井的井底应低于排水沟底1m。上、下游集水进各布设一台ISI100-65-125离心式清水泵排水。
（三）临时交通及房屋
1、临时交通
根据现场查看，本工程交通对外交通条件相对便利。施工区场内道路设置，利用现有的道路做为施工主干道，局部路况较差的施工前进行整修，在不危害邻近道路两侧的农田和民舍的前提下，按工程施工需要布置场内临时施工道路及停车场等。在施工期间，应做好管理，维修和养护工作，保证施工道路畅通，确保施工顺利进行。
临时道路采用泥结石路面，其结构为土料路床整平压实，上铺25cm厚块石垫层，10cm厚泥结碎石面层。临时道路与施工现场、施工作业点和材料堆场及砼拌和站沟通。场内主要临时道路结构如下图所示：

4m
排水沟
排水沟
i=2%
i=2%
毛石层22cm
简易泥结石厚15cm
土方填筑压实层

主要临时道路结构示意图

2、临时房屋
本工程所需临时房屋建筑工程主要为工程项目管理区、生活区、材料堆场、仓库、施工机械停放区等。根据工程分布现状和现场查看，我们拟在工程项目区交通便利和相对集中的部位租用民房做为工程项目部所在地，成立项目部相关职能机构和管理办公室、材料库等。针对本工程点多面广线长的特点，拟在工程任务量较大或工程点相对集中处布置临时料场和搭建临时管理房，以便工程施工管理。
（四）其他临时工程
根据工程现场施工需要，合理安排和布置其他临时工程，以满足施工要求。
二、主体建筑工程
（一）施工测量
1、施工测量方案
工程开工前将根据业主提供的平面控制网点及水准点建立施工使用的平面控制网、高程控制网，按照《水利水电工程施工测量规范》的有关规定进行测量定位。
2、建立施工控制网
平面施工控制网可采用导线网，校核从监理、业主提供的高程点，按队伍路线的方法，施测施工现场控制点高程。各控制网点采用砼方桩埋设在不易损坏，部位主要控制网点应保持到工程完成后交付给管理单位，建立施工控制网时必须将全部资料，成果交设计、监理、业主单位复检，经审定后，据此进行施工放样，施工测量将贯穿于工程施工整个过程中，并做好有关工程记录。
在施工测量时，注意以下几点：
（1）项目部应施测前7天将有关施工测量的计划报告一式四份报送监理单位审批。报告的内容包括施测方法和计算方法、操作规程、观测仪器设备的配置和测量专业人员等。
（2）项目部应负责保护好和保存全部桩标，使之容易进入和通视，并防止移动和损坏，一旦发生移动和损坏应立即报告监理单位，并与监理单位共同协商补救措施，工程竣工后完整地移交给工程管理部门。
（3）平面控制网布置以轴线网布置，主要轴线点点位中误差应符合相关规范规定。
（4）开工前，应对原设控制点，中心线复测，布设施工控制网，并定期检测。平面控制点，应选取埋于通视良好，有利于扩展、方便放样、地基稳定且能较长期保留的地方。
（5）施工水准网的布置，应按由高到低逐级控制的原则进行。
（6）工地水准基点，宜设地面明标与地下暗标各一座。
（7）建筑物的外部变形观测点埋设和定期观测。
（8）做好竣工测量及档案资料整理汇总工作。
（9）放样前对已有数据、资料、施工图中的几何尺寸，必须复检，严禁凭口头通知或无签字的草图放样。
3、施工测量主要精度指标
施工测量主要精度指标按下表进行控制。
施工测量主要精度指标表
序号
项 目
精度指标
说 明
内 容
平面位置中误差（mm）
高程中误差（mm）
1
混凝土建筑物
轮廓放样点
±（20～30）
±（20～30）
相对于近邻基本控制点
2
砌体建筑物
轮廓放样点
±（30～50）
±30
相对于近邻基本控制点
3
土石方开挖
轮廓放样点
±（50～200）
±（50～100）
相对于近邻基本控制点
4
施工期间外部变形观测
水平位移测点
±（3～5）

相对于工作基点
垂直位移测点

±（3～5）
相对于工作基点
（二）拆除工程
1、主要工作内容
（1）本工程拆除工作内容主要为浆砌石拆除。
（2）拆除时对保留建筑物及周边建筑物采取保护措施。
（3）建筑物拆除施工
a.拆除施工自上而下进行。
b.上部结构拆除采用风镐和预裂切块法施工。
c.下部结构的拆除，利用风镐及钻爆法施工。
d.拆除工程不得对非拆迁建筑物造成破坏及使地基受到扰动。
e.拆除下的弃渣，运至发包人指定的地点堆放。
f.拆除范围内的地基清基按施工图纸要求执行，施工期间采用降水处理，不得让地基发生渗流破坏。
（4）砌石拆除
浆砌石拆除采用人工配合风镐拆除，胶轮架子车配合自卸汽车运废渣至监理工程师指定地点堆放。
2、场地清理及弃渣处理
清除影响拆除范围内一切杂物并进行场地清理验收。拆除下的弃渣，人工配合1m3反铲挖掘机挖装，胶轮架子车配合自卸汽车运渣，按监理工程师要求运至指定地点堆放。
（三）土方工程
1、土方开挖
（1）土方开挖施工工艺流程
施工测量放样→场地清理→临时排水系统→反铲分层开挖→自卸车出碴→人工修整→验收。
（2）测量控制
开工前根据建设单位的交桩， 对工程区原设控制点进行核查及核测，然后使用经纬仪、测距仪及水准仪把这些桩点引至工程区以外适当地点，不受取土、清基、填筑影响，设置永久性的标志，并标明桩号，架设标架。
设置轴线的同时设置若干纵横辅助线，作为施工放线的主要控制线。根据三角网和导线点按设计图纸要求定出轴线和辅助点，在建筑周围测设足够数量的高程控制点，其精度符合规范要求。
对设置的平面和高程控制点，要分别编号，并绘制平面布置图，施工期间妥善保护，且定期校核，如超过允许误差，及时更正，如有遗失，及时补设。
开工前实测工程原始平面图，放定建筑物的开挖边线。开始填筑前，测绘地基地形图和横断面，按清基完成后的地形测设填筑起坡桩和边线控制桩位置。
施工中每一工序开工以前，测设原断面，放出本次控制线，施工过程中跟班检测。土方填筑过程中，每上一层土料必须进行一次边线测量。施工期间定期进行纵横断面进度测量，并将成果绘成图表，算出有效方量。
根据施工段的范围和工程量大小，设置施工区。每一施工区设1名测量员，配备J2经纬仪及S3水准仪各一台，分两班跟踪作业，交接时说明测量状态，控制桩并在测量结果上签字，项目由专人负责测量检查，发现问题及时复测更正。
施工期间妥善保管所有施工定线、进度、方量、竣工等测量记录、计算成果和绘制的图表。
（3）场地清理
工程开工前应进行清理开挖工程区域内的树根、杂草、垃圾、废渣及监理工程师指明的其它有碍物。
部分清基废土可用于形成低标准临时围堰及临时道路用，但不得与筑堤土料混合，基础清理要做到：
① 清理开挖工程区域内的树根、杂草、垃圾、废渣等应全部清除。
② 除监理工程师另有指示外，主体工程施工场地地表的植被清理，必须延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧至少2m的距离。
③ 主体工程施工场地的植被清理，须予挖除树根的范围应延伸到离施工图所示最大开挖边线、填筑线或建筑物基础外侧1m的距离。
④ 清基应注意保护清理区域附近的天然植被，因施工不当造成清理区域附近林业资源的毁坏，以及对环境保护造成不良影响。
⑤ 场地清理范围内的成材或清理获得具有商业价值的材料应归业主所有，并按监理工程师指示，将其运到指定地点堆放。
⑥ 凡属无价值可燃物，应尽快将其焚毁。在焚毁期间，必须采取必要的防火措施，以保证安全，并考虑环境保护的需要。场地清理中发现的文物古迹，应及时通知有关部门。
（4）土方开挖方法
①根据设计图纸，开挖前，应按图纸要求，分段设置标高控制桩，并按图纸所示开挖线做好定位放线工作。放样测量必须按监理人提供的平面控制点和高程式控制点进行。定线放样必须采用符合精度要求的仪器。
②土方开挖前，应详细了解工程地质结构、地形地貌和水文地质情况，对可能引起滑坡和崩体部位应制定详细的预防性保护措施。
③土方开挖前，应先对场地的土方进行挖填平衡调配减少二次倒运土方量，尽量缩短运距，经计算后，先将开挖的多余土方运出场，后期开挖的土方运至现场堆土区，用于回填。开挖必须严格按照设计断面及高程要求进行。
渠道沟槽土方开挖主要是基础齿槽及排水沟开挖，由于截面较小，只能采取人工进行开挖。人工开挖的土方直接装车或用0.2m3小斗车转运到基坑1.0实以外，堆高不得超过1.5米,或运至监理(业主)指定地点堆施。
涵土方开挖，采用挖掘机分层开挖，机械开挖时，保证预留30cm的基面保护层，基面保护层采用人工突击开挖，经监理单位检验合格后，才可进行砼垫层施工。由于截面较小，挖掘机挖施到基坑1.0米以外，堆高不得超过1.5米,或运至监理(业主)指定地点堆施,保证基坑安全。
④本工程机械土方开挖采用1m3挖掘机挖土。开挖的土方运往监理工程师指定的地点堆放，不得随意堆放。反铲挖掘机的工作过程为：挖土——旋转——卸料——复位。挖土方法采用后退法。
⑤土方开挖方法采用从上至下分层分段依次进行，严禁自下而上或采取倒悬方法开挖，施工中随时作成一定的坡势，以利排水，开挖过程中保证边坡稳定和施工排水工作。
⑥土方明挖过程中，如出现裂缝和滑动迹象时，承包人应立即暂停施工和采取应急抢救措施，并通知监理人。
⑦在土方开挖过程中，承包人应做好临时性地面排水，包括按监理人要求保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。
⑧对位于地下水位以下的土方进行开挖时，可根据开挖区的工程地质条件采用降低地下水位的措施。承包人应按施工图纸的要求和有关技术规范的规定，编制降低开挖区地下水位的施工措施，报送监理人批准后实施。其施工技术措施的内容包括：排水孔、井布置，抽排水设备以及土方开挖措施等。
⑨土方开挖质量标准：验收标准合格率不小于70%，不小于90%评为优良，土方开挖并满足下标准：
检 测 项 目
质 量 标 准（允许误差）
开挖高程
+30mm
基坑长、宽尺寸
-50mm
边坡坡度
3%
（5）土方开挖质量控制
①土方开挖前，应会同监理进行以下各项的质量检查和验收：
用于开挖工程，工程量计量的原始地形测量剖面的复核检查。
按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查，开挖剖面放样成果，应经监理复核签认后，作为工程量计量的依据。
按施工图纸所示进行开挖区周围排水和防渗保护设施的质量检查和验收。
②土方开挖过程中的质量检查：
在土方开挖过程中，应定期测量校正开挖平面的尺寸和标高，以及按施工图纸的要求检查开挖边坡的坡度和平整度，并将测量资料提交监理。
③土方明挖工程完成后的质量检查和验收:土方明挖完成后，应会同监理人进行以下各款的质量检查和验收：
按施工图纸要求检查基础开挖面的平面尺寸，标高和建基面平整度。
取样检测基础土的物理力学性质指标。
④永久边坡的检查和验收:
永久边坡的坡度和平整度的复测检查；边坡永久性排水沟道的坡度和尺寸的复测检查。
⑤建筑物基础面的质量检查和验收:
对基础面进行检查清理后，应保证基础面无积水或流水，不使基础面土壤受扰动。作为永久建筑物土基的基础开挖面，填筑前应清除表面的松软土层或按监理人的批准的施工方法进行压实。受积水侵蚀软化的土壤应予清除。
2、土方填筑
本工程土方填筑主要是闸、涵建筑物周边及上部的土方填筑。
土方回填采用挖掘机下土、平土，以2.8KW蛙式打夯机分层夯实，阳角和阴角处用人工夯补夯边角部位。
（1）土方填筑工程施工流程图

施工准备
测量放样
接合面翻松处理
填前压实
土方装运
摊铺平整
夯实
测定土壤压实度
报送压实资料
监理审批
下层填筑
分层夯实至设计标高
自检处理

现场土料填筑试验
填筑土料制备
土料含水量检测
监理审批
不合格晾晒或洒水拌匀
不
合
格
翻
动
处
理

（2）建筑物土方回填及压实
建筑物土方填筑主要是边墙、翼墙背面、基坑、原有面恢复等。填筑土方尽量利用土方开挖中符合设计要求的适用土料。若挖填不能平衡时，可使用业主及监理工程师指定的土料区取土施工。
根据填筑部位的不同，采用不同的碾压方法，确保回填土达到设计要求。大面积土方回填采用推土机整平，74kw拖拉机碾压；建筑结构邻接带及边角狭窄部位可用蛙式打夯机或人力夯进行夯实。填筑过程中严格控制铺土厚度及土料粒径，人工夯实每层不超过20cm，土块粒径不大于5cm；机械压实每层不超过30cm，土块粒径不大于8cm。建筑物结合面需清理污物及杂物，且表面随回填土升高同步涂刷符合标准的粘土泥浆。
①清基：基面进行回填前，将树根、杂物等全部清除。保证基面符合土方填筑的规范要求。
②建筑物施工完毕，拆除砼外侧模板及支模脚手架、钢管后，检查砼浇筑质量，看是否存在蜂窝、麻面、孔洞、露筋等缺陷，如存在上述问题，应严格按照规范要求进行修补处理。同时报请监理工程师验收，符合设计有关规范要求后方可进行土方回填。
③建筑物侧边土方回填前，应在其表面涂刷泥浆一层再回填土料，并用蛙式打夯机连环套打。夯实时应控制好接缝处夯填质量，经取样试验符合要求后，方可施工上一层回填土。
④土方填筑施工作业面应加强统一管理，作业面必须做到统一铺料、统一碾压，严禁出现界沟。相临的分段作业面均衡上升，减少施工接缝，如段与段不可避免出现高差，应以斜坡连接，并要求处理。不同压实度要求的土方填筑区及不同土料要求的填筑区在高程及平面上应相互交错，搭接长度一般不小于100cm，高程上搭接厚度与每次铺料厚度相同。
⑤建筑物周边回填，机械碾压不到位的部位采用蛙式打夯机连环套打法夯实，依次一夯压半夯，直至符合夯实要求。
⑥填筑中，分段、分层取样，测试干密度、含水量等指标，并根据测试结果及时处理和调整碾压参数，取样点的堤段、桩号、高程、取土深度、日期、检查结果应做好详细记录并及时报送监理工程师审阅。
⑦每层填筑未经监理工程师检验合格，不得进行上一层的填筑施工。
（3）填筑质量控制
①土料自身质量不能满足设计要求，严禁其进入填筑仓面。
②分段填筑时，在分段位置防止漏压、欠压。上下层分段位置应错开。
③回填土的铺料与压实工序应连续进行，以防回填料被晒干，影响填筑质量。对表面风干的回填料层，应作洒水处理。对已经检验合格的填筑层，如间隔时间较长，再在上面填筑新回填料时，应作表面刨毛或清除处理。
④下雨天不得进行土料填筑，降雨前应及时压实作业面表层松土，并采取排水措施，以免回填土受到浸泡。降雨后对其表面进行晾晒或清除淤泥，合格后方可继续填筑。
⑤建筑物周边回填土方应在其强度达到设计强度50%～70%的情况下施工，两侧同时填土，应保持均衡上升。
⑥按设计图纸施工，当发现料场土质有变化时，应及时报告工程监理并采取措施处理。施工中应严格控制铺土厚度，加强对土料含水率的测定，确保压实度不小于设计要求。
⑦项目经理部的质检部门，对工程质检过程中的所有质检资料图表等应及时如实地进行填报并负责收集整理。
⑧对已确定的施工参数不得随意更改，如施工中需要改变压实机具时，应征得监理工程师的同意，重新做压实试验。
⑨每层填土及碾压均应有完整的质检记录，注明桩号，层高，碾压遍数，当每层碾压时，均应在监理工程师的指导监督下取样试验，取样用取土环刀在压实层厚的下部1/3处采取，若下部1/3厚度不足环刀高度时，以环刀底面达下层面时环刀取满土样为准。
（四）砌石工程
1、砌石工程施工工艺流程图
测量放样
基面冲洗
架设样架
三检制
监理验收
砂浆拌制
砌筑
养护
勾缝

2、材料选择
（1）石：所用石料应采自施工图规定或监理工程师批准的料场，要求质地坚硬、新鲜、完整、无风
