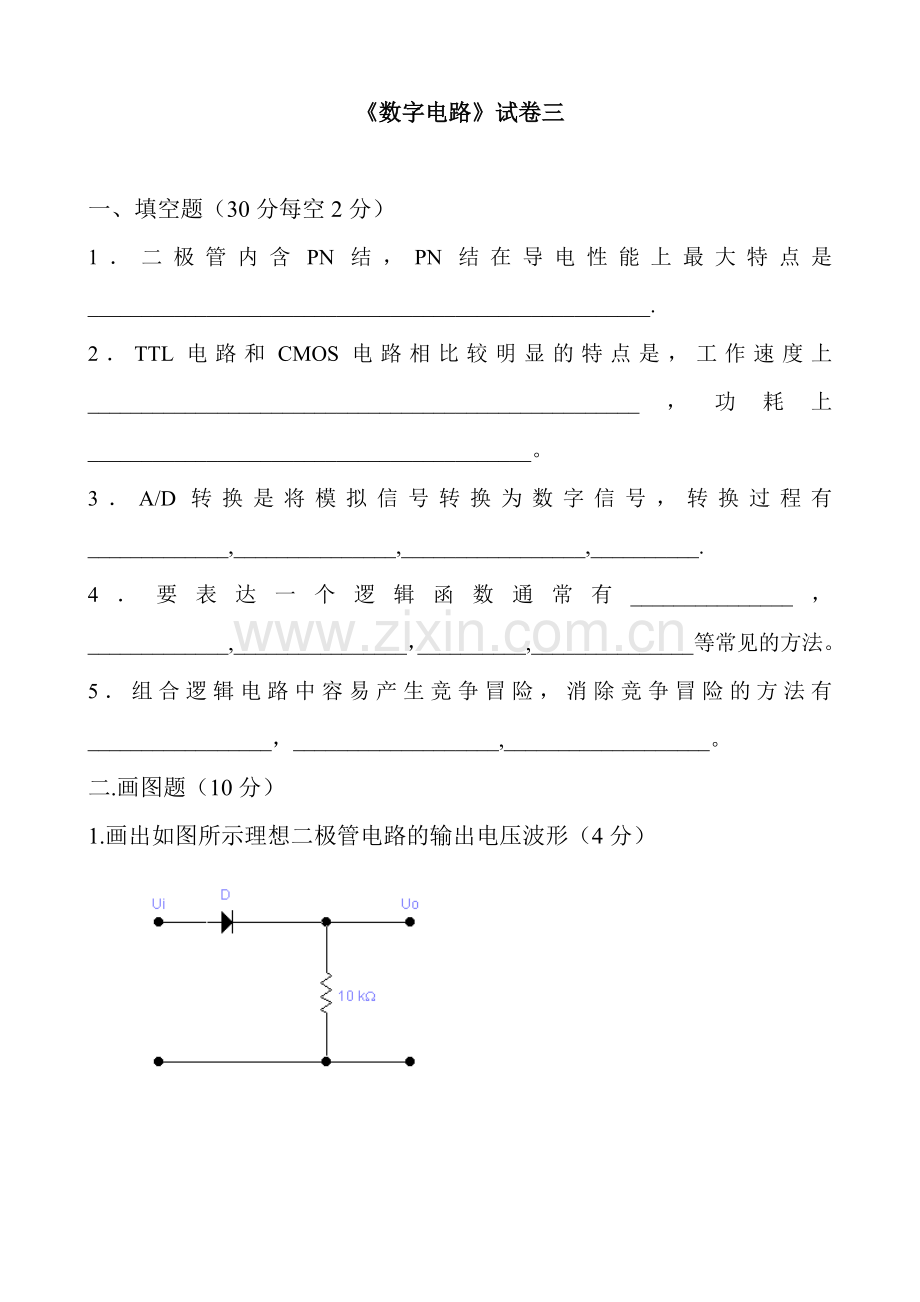

《数字电路》试卷三

一、填空题（30分每空2分）
1．二极管内含PN结，PN结在导电性能上最大特点是____________________________________________________.
2．TTL电路和CMOS电路相比较明显的特点是，工作速度上___________________________________________________，功耗上_________________________________________。
3．A/D转换是将模拟信号转换为数字信号，转换过程有_____________,_______________,_________________,__________.
4．要表达一个逻辑函数通常有_______________，_____________,________________，__________,_______________等常见的方法。
5．组合逻辑电路中容易产生竞争冒险，消除竞争冒险的方法有_________________，___________________,___________________。
二.画图题（10分）

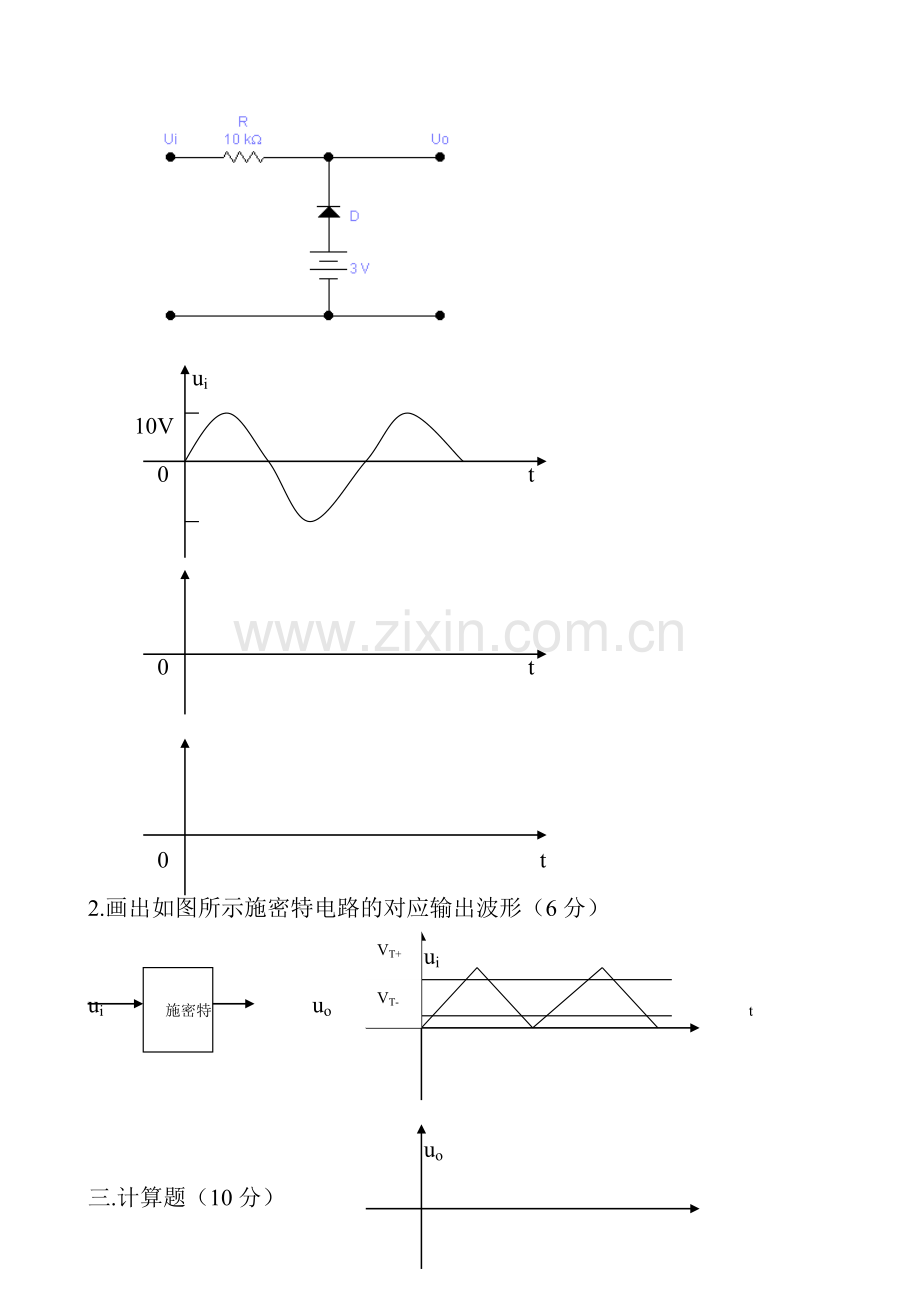

1.画出如图所示理想二极管电路的输出电压波形（4分）

ui
10V
0 t

0 t

0 t
2.画出如图所示施密特电路的对应输出波形（6分）
VT-
VT+
ui
ui 施密特 uo t

uo
三.计算题（10分）
1.将下列各数转换为二进制数
（48）10=（ ）2 , （79）10=（ ）2
（102）10=（ ）2
2.将下列各数转换为十进制数
（11011001）2=（ ）10， （1011011）2=（ ）10
四．化间下列函数（15分）
1. Y=AB+ABD+C+BC

2. Y（A,B,C,D）=∑m(2,3,6,7,14,15,11,10)+∑d(0,1)

3. Y=(A+B+C)(++)+C

五．设计分析题（35分）
1． 分析下面电路的逻辑功。能要求写出驱动方程（3分）、状态方程（3分）、填写状态转换表（4分、）画状态转换图（2分）、功能总结（1分）

1 J Q J Q J Q
K K K
CP

2.用JK触发器和们电路设计一个七进制加法计数器（12分）要求有具体解题过程。

3.将555集成电路构成单稳态触发器并画出两个周期的电容电压波形出波形。（10分）
（1.地2.触发3.输出4.直接复位5. 电压控制端6.阈值输入端7.放电端8.电源）

8 4
7

6 3

2

1 5

《数字电路》试卷三答案
一1.单向导电性
2.TTL电路比CMOS电路速度快，CMOS电路比TTL电路功耗小
3.取样，保持，量化，编码
4.函数表达式，逻辑电路图，真值表，卡诺图，波形图
5.增加乘积项，引入封锁脉冲，输出端接滤波电容
二.图略
三.1.（110000）2，（1001111）2（1100110）2
2.（217）10 （91）10
四1.Y=AB+C
2.Y=+C
3.Y=A+B+C
五1（1）驱动方程J0=K0=1，
J1=Q K1=Q
J2=QQ K2=Q
(2)状态方程Q =
Q = Q + Q
Q= QQ + Q
(3)真值表
Q
Q
Q
Q
Q
Q
0
0
0
0
0
1
0
0
1
0
1
0
0
1
0
0
1
1
0
1
1
1
0
0
1
0
0
1
0
1
1
0
1
0
0
0
1
1
0
1
1
1
1
1
1
0
0
0
(4)状态转换图
110 111 000 001 010 011 100 101 000
(5)功能说明 能自启动模6加法计数器
2略
3.略
