数字电路基础试题及答案4.doc

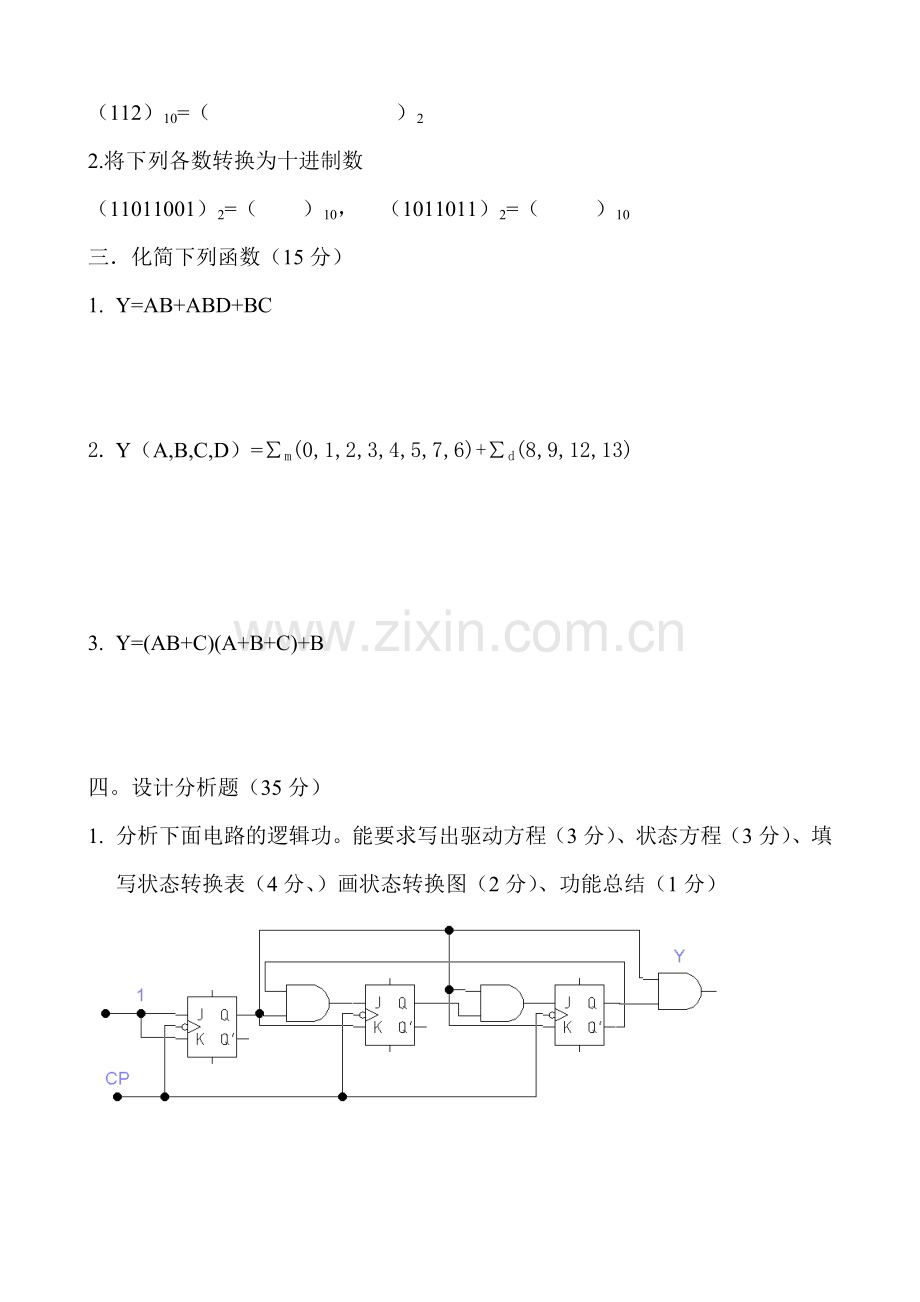

数字电路试卷四一、填空题（40分每空2分）1二极管内含PN结，PN结在导电性能上的最大特点是_.2TTL电路和CMOS电路相比较明显的特点是，工作速度上_，功耗上_。3要表达一个逻辑函数通常有_,_,_,_,_等常见的方法。4组合逻辑电路中容易产生竞争冒险，消除竞争冒险的方法有_,_,_。5在电容器电路中，电容器两端的电压最大的特点是_。6A/D转换是将模拟信号转换为数字信号，转换过程有_,_,_,_。7函数Y=BC+AB的反演式为_对偶式是_。8三极管在适当的便置电压下有放大状态和_，_,_等三种状态。二计算题（10分）1.将下列各数转换为二进制数（58）10=（ ）2 , （89）10=（ ）2（112）10=（ ）22.将下列各数转换为十进制数（11011001）2=（ ）10， （1011011）2=（ ）10三化简下列函数（15分）1. Y=AB+ABD+BC2. Y（A,B,C,D）=m(0,1,2,3,4,5,7,6)+d(8,9,12,13)3. Y=(AB+C)(A+B+C)+B四。设计分析题（35分）1. 分析下面电路的逻辑功。能要求写出驱动方程（3分）、状态方程（3分）、填写状态转换表（4分、）画状态转换图（2分）、功能总结（1分） 2用D触发器和门电路设计一个异步八进制加法计数器（12分）要有具体解题过程。3.已知74LS163功能如下（10分）清零使能端CTPCTT置数LD功能说明清零使能端CTPCTT置数LD时钟CP功能说明0*清零1*0置数111记数用置数法和清零法分别构成九进制计数器4将555集成电路构成单稳态触发器并画出两个周期的电容电压波形出波形。（10分）（1. 地2.触发输入3.输出4.直接复位5电压控制端6.阈值输入7.放电端8.电源） 8 476 3 2 1 5数字电路试卷四答案一1.单向导电性2.TTL电路比CMOS电路速度快，CMOS电路比TTL电路功耗小3.函数表达式，逻辑电路图，真值表，卡诺图，波形图4.增加乘积项，引入封锁脉冲，输出端接滤波电容5.电压不能突变6.取样，保持，量化，编码二.1.（111010）2，（1011001）2（1100110）22.（217）10 （91）10三1.Y=AB+BC2.Y=+3.Y=B+C四1（1）驱动方程J0=K0=1，J1=Q K1=Q J2=QQ K2=Q(2)状态方程Q = Q = Q + Q Q= QQ + Q (3)真值表QQQQQQY00000100010100010011001110001001010101000111011101110000(4)状态转换图 110 111 000 001 010 011 100 101 000(5)功能说明 能自启动模6加法计数器2略3(1)置数法(2)清零法1
