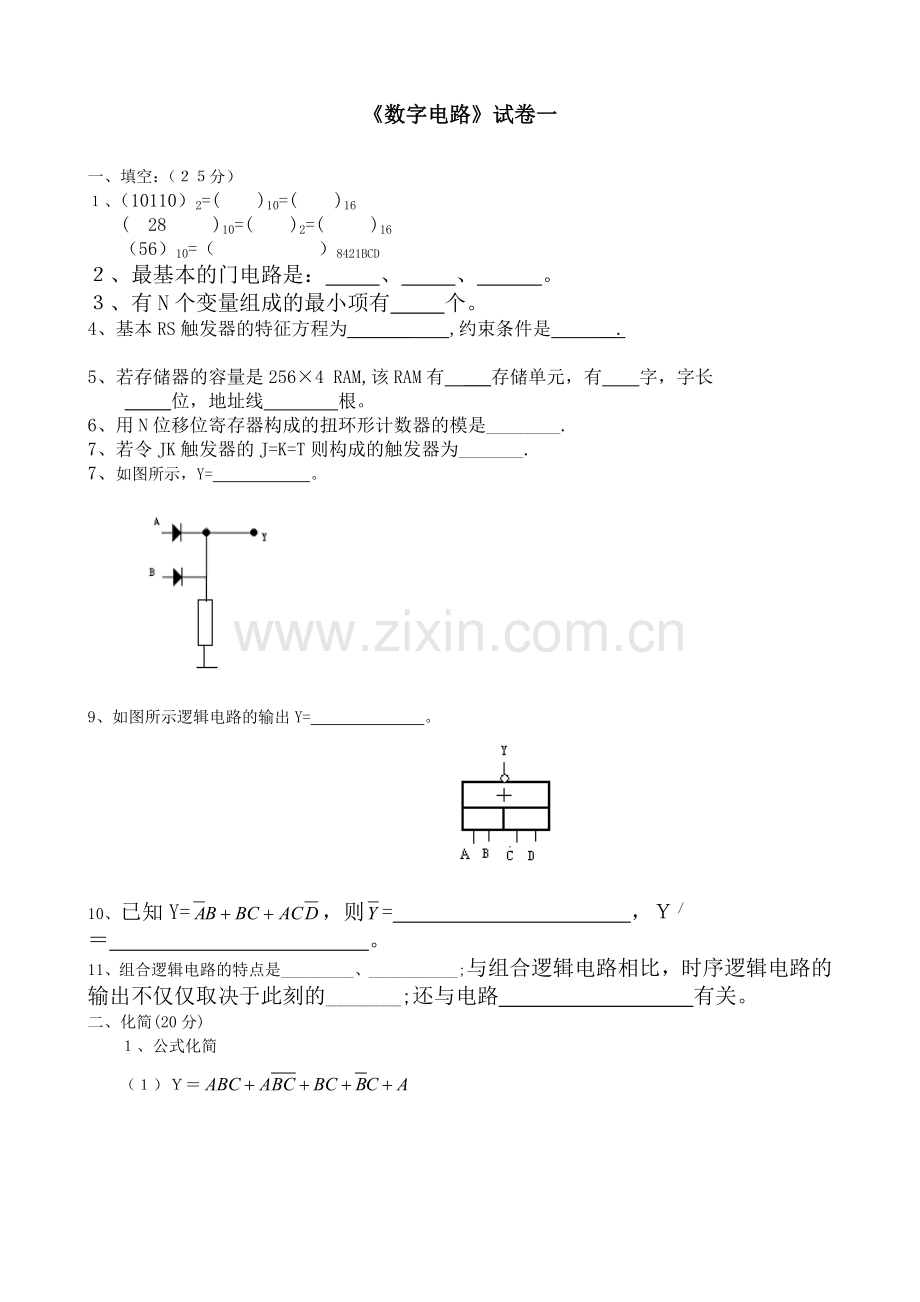

《数字电路》试卷一

一、 填空：（２５分）
１、（10110）2=( )10=( )16
( 28 )10=( )2=( )16
（56）10=（ ）8421BCD
２、最基本的门电路是： 、 、 。
３、有N个变量组成的最小项有 个。
4、基本RS触发器的特征方程为_______ ,约束条件是 __.

5、若存储器的容量是256×4 RAM,该RAM有 ___存储单元，有 字，字长
_____位，地址线 根。
6、用N位移位寄存器构成的扭环形计数器的模是________.
7、若令JK触发器的J=K=T则构成的触发器为_______.
7、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=，则=　　　　　　　　　　　，Ｙ／＝　　　　　　　　　　　　。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路　　　　　　　　　有关。
二、 化简(20分)
１、 公式化简
（１）Ｙ＝

（２）

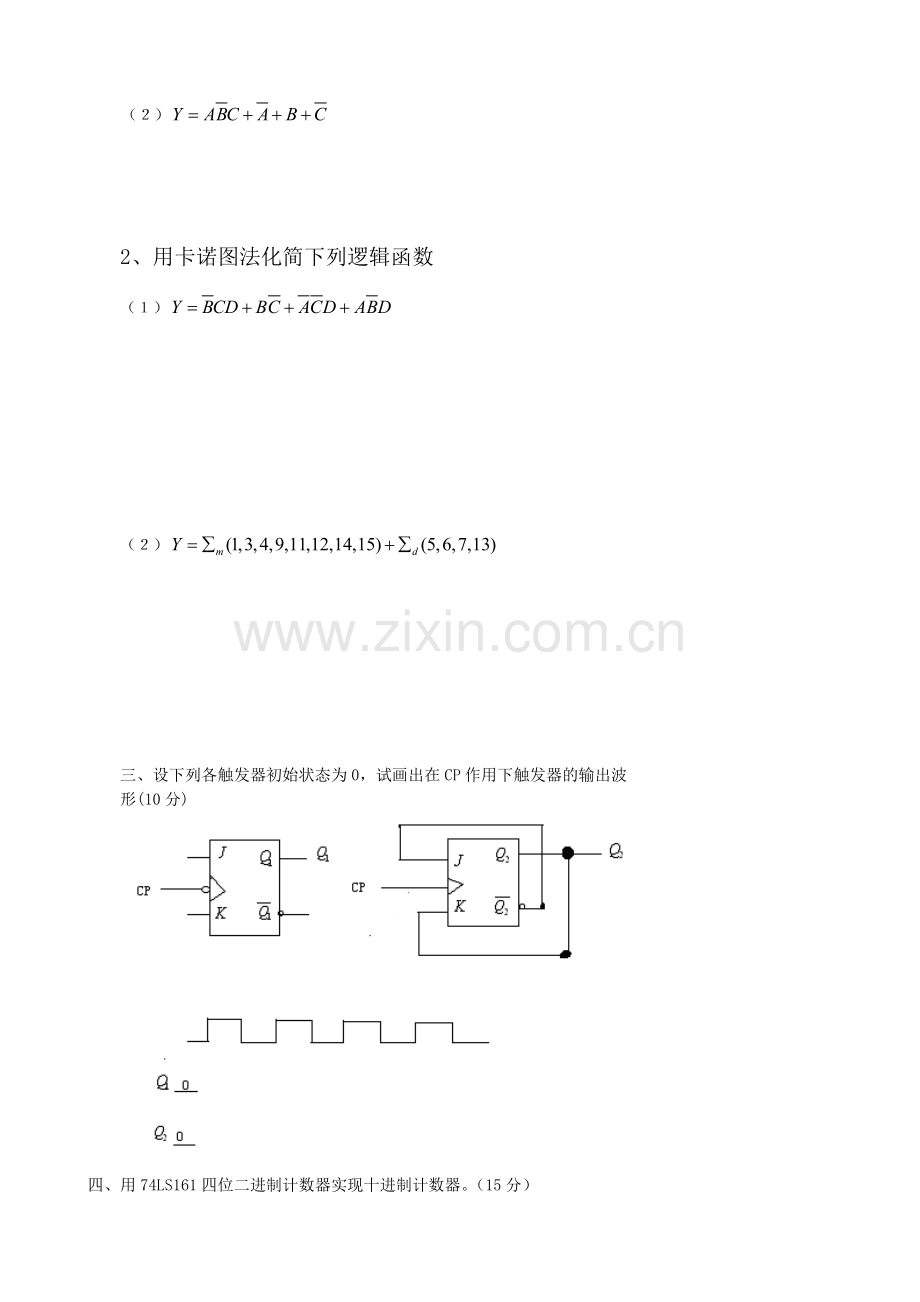

2、用卡诺图法化简下列逻辑函数
（１）

（２）

三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波
形(10分)

四、用74LS161四位二进制计数器实现十进制计数器。（15分）

P QA QB QC QD C
T 74LS161 LD
CP
A B C D Cr

QA 、QB 、QC、QD：数据输出端；
A 、B、C、D：数据输入端；
P、T：计数选通端；
：异步复位端；
CP：时钟控制输入端；
：同步并置数控制端；
C：位输出端；

五、某汽车驾驶员培训班结业考试，有三名评判员，其中A为主评判员，B、C为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。试用74LS138和与非门实现此功能的逻辑电路。(15分)

六、试分析如图电路的逻辑功能,设各触发器的初始状态为0。(15分)

《数字电路》试卷一答案
一、 填空：
1、、；、；。
2、与、或、非。
3、。
4、
5、1024、256、4位、8根。
6、2N。
7、T触发器。
8、Y=A+B。
9、
10、；Ｙ／=
11、即刻输入、即刻输出；输入信号、原来状态。
二、 化简：
1、公式法：；
2、卡诺图法：；
三、

四、反馈置“0”法：

五、解：根据设计要求，设输入变量为A（主评判员）、B、C（副评判员）=1时，认为合格；A、B、C=0时认为不合格；输出变量为L=1通过，L=0不通过。

六、
