(参考)电压源与电流源等效变换实验-PPT.ppt

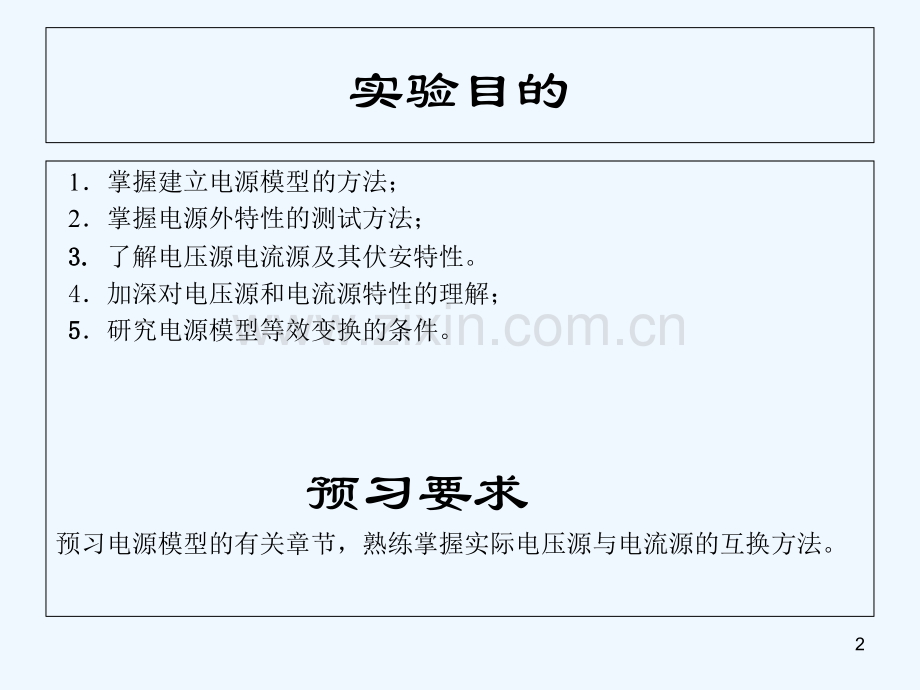

(参考)电压源与电流源等效变换实验实验目的1掌握建立电源模型的方法；2掌握电源外特性的测试方法；3.3.了解电压源电流源及其伏安特性。4加深对电压源和电流源特性的理解；5 5研究电源模型等效变换的条件。预习要求 预习电源模型的有关章节，熟练掌握实际电压源与电流源的互换方法。2实验原理一、电压源理想电压源具有两个基本性质：它的电压是定值。流过理想电压源的电流不是由电压源本身决定，而是由与它相接的外电路来确定。理想的电压源并不存在，但有些实际电源在一定条件下可近似地看作理想的电压源。实际的电源可以用一个理想电压源和一个小电阻串联的模型来表示 当电压源中有电流流过时,必然在内阻上产生电压降,因此，实际电压源的端电压U可表示为：U=E-IRU=E-IR0 +-E+-ER03二、电流源理想电流源具有两个基本性质：1它的电流是定值，或是一定的时间函数。2 它的端电压不是由电流源本身决定，而是由与它相接的外电路来确定。理想的电流源并不存在，但有些实际电源在一定条件下可近似地看作理想的电流源。如晶体三极管。晶体三极管共基极连接，当UBC在一定范围内变化时，集电极电流IC近乎恒值，可将其视为理想电流源。实际的电源可以用一个理想电流源和一个电阻并联的模型来表示。ISIRIISU理想电流源ISIR0IRIU00实际电流源IS4三、电源的等效变换如果两种电源的参数满足：R0=R0 E/R0=Is 则电压源与电流源可以互相转换，而对外电路不发生任何影响。见图 5实验内容、步骤一、测定直流稳压电源的伏安特性1、一般情况下，晶体稳压电源内阻远小于负载电阻，可将其视为理想电压源。如好线路，开启晶体稳压电源，调节输出电压U0等于10伏，调节可变电阻RL,测量的输出电压。晶体管稳压源mAVR=200欧RLUU0理想电压源实验电路62、将一个51欧电阻与稳压电源串联，组成一个实际电压源，如图。接好电路，启动电源，调节输出电压U0为10伏。改变电阻RL数值，测量相应的输出电压U。晶体管稳压源R0=51欧U0VmAIU实际电压源实验电路7大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点可以互相讨论下，但要小声点8二、测试电流源的伏安特性1、理想电流源的伏安特性如图连接好电路。RL=0,接通电源，调节电位器，使IC=10mA。调节RL，测定相应的电流I.IsmARL等效电路92、实际电流源的伏安特性如图接好电路。RL=0,接通电源，调节电位器，使IC=10mA。这时对于RL而言，前面所接的含源二端网络相当Is=10mA内阻R0=510欧的实际电流源。调节RL，测定相应的电流I.mA510欧RLIs等效电路103、电源的等效变换用电压源串联一个电阻的模型，代替电流源并联电阻模型。本实验中，E=IR0=10mA510=5.1V，相应的电压源电路如图2。调节RL,测量相应的电流值。11实验设备、仪器晶体管稳压电源 一台实验电路板 一块直流毫安表 一只万用表 一只 思考题1、电压源和电流源等效变换的条件是什么？所谓等效是对谁而言？2、理想电流源和理想电压源能否进行等效变换？为什么？3、说明电压源和电流源的特性，其输出是否在任何负载下能保持恒值？答案 12拓展内容研究电源等效变换的条件是方法一：用电压源串联一个电阻的模型，代替电流源并联电阻模型。E=IR0=10mA510=5.1V，相应的电压源电路如图2。调节RL,测量相应的电流值。方法二：内阻R0为标称值，可能与实际值有出入。因此，先用万用表测出R0的实际值，再用方法一的步骤计算E。相应的电压源电路如图2。调节RL,测量相应的电流值。方法三：测量实际电流源的开路输出电压Uab，令电压源的开路电压即E=Uab。相应的电压源电路如图2。调节RL,测量相应的电流值。方法四：调节电路中恒压源E，令图2中电流表、万用表的读数图1的数值相等，记录E之值，验证等效变换条件的正确性。13实验报告要求 1根据实验数据表格绘出电源的五条外特性曲线；2从实验结果，验证电源等效变换的条件；3回答思考题。1415晶体管稳压电源16直流电流表的使用（1）应将直流电流表串联在待测电流的支路中；（2）接线时，必须使电 流 从 电 流 表 的“+”端流入，“-”端流出，不得反接；（3）根据被测电流的大小，选择适当的电流表量限，测量中尽量使指针偏转在；2/3量限以上。17直流电压表的使用（1）应将直流电压表并接在待测电压的两端；（2）电压表的接线，一般使用表笔，把红表笔接至电压表的“+”端，黑表笔接至电压表的“-”端，测量时将红表笔接至被测电压的正极，黑表笔接至负极；（3）根据被测电压的大小，选择适当的电压表量程，测量中尽量使指针偏转在2/3量程以上。18电路板19电阻箱20
