全国CAD等级考试（AutoCAD-Ⅱ）试卷
2015年12月

班级：________ 姓名：________ 准考证号（身份证号）：_______________________

本试卷分第Ⅰ卷（选择填空题）和第Ⅱ卷（上机操作题）两部分共4页，考试时间150分钟。
考试结束后，将本试卷交回，并将在计算机上的建立的文件提交。
注意事项：
1． 答题前，考生务必用签字笔将自己的姓名、准考证号（身份证号）填写清楚，
2． 答题前，考生需要在计算机上建立以自己的班级姓名命名的文件夹（如：13机电1班张三），将本卷中需要建立的文件保存在该目录下，文件名以指定的文件名命名。
3． 最后提交的文件应包含有需要绘制的6个图形文件以及纸质答卷，如果没有相应的图形文件，此题视为0分；

第Ⅰ卷 （共40分）
单选题或填空题：下列1—12题从A、B、C、D中选取合适的答案用√勾选并填入答题卡相应的序号内。(每题2分，共24分)，13—20题为填空题、将填空内容填入括号和答题卡内（数据保留小数点后四位数，相应的绘图按要求保存于电子文档内，如未提交电子文档相应的题不得分，每题2分）
答题卡
1
2
3
4
5
6
7
8
9
10
11
12
13

14
15
16
17
18
19
20

1、CAD中绘制一条直线的平行线采用什么命令。 （ ）
A、移动 B、 偏移
C、镜像 D、绘制
2、在绘制正等轴侧图时，用（ ）切换绘图平面。
A、F3 B、 F5
C、F7 D、 F8

3、在AutoCAD的文字工具中输入下画线的命令是（ ）。
A、% %o B、%%c
C、%%u D、%%p
4、在AutoCAD中用line命令画出一个没有重叠线段的矩形，该矩形中有几个图元（    ）。
A 、1个 B 、4个
C 、 不一定 D 、5个
5、哪一个是标准文件的后缀 （ ）
A、 .dwg B、.dws
C、.dwf D、.dwt
6、当正交命令打开时， （       ）。
A：只能画水平线和垂直线 B：不可以画斜线
C：只能画垂直线 D：可以画斜线
7、如果起点是（10,10），要画出与X轴正方向成30度夹角，长度为100的线段应输入 （ ）
A、@10,10 B、 100<30
C、 @100. 30 D、@100<30
8、下列对象中可分解的对象有 （ ）
A、 直线 B、 多段线
C、 圆 D、圆环
9、创建属性块并独立保存在硬盘使用命令：（ ）
A、 B B、 W
C、 BLOCK D、 WBLACK
10、在CAD中创建一个圆与已知圆同心，可以使用哪个修改命令 （ ）
A、阵列 B、偏移
C、复制 D、镜像
11、 布尔运算不包括 （ ）
A、交集 B、差集
C、合集 D、并集
12、在对尺寸标注进行个别修改时采用：（ ）
A、替代 B、 修改
C、比较 D、删除

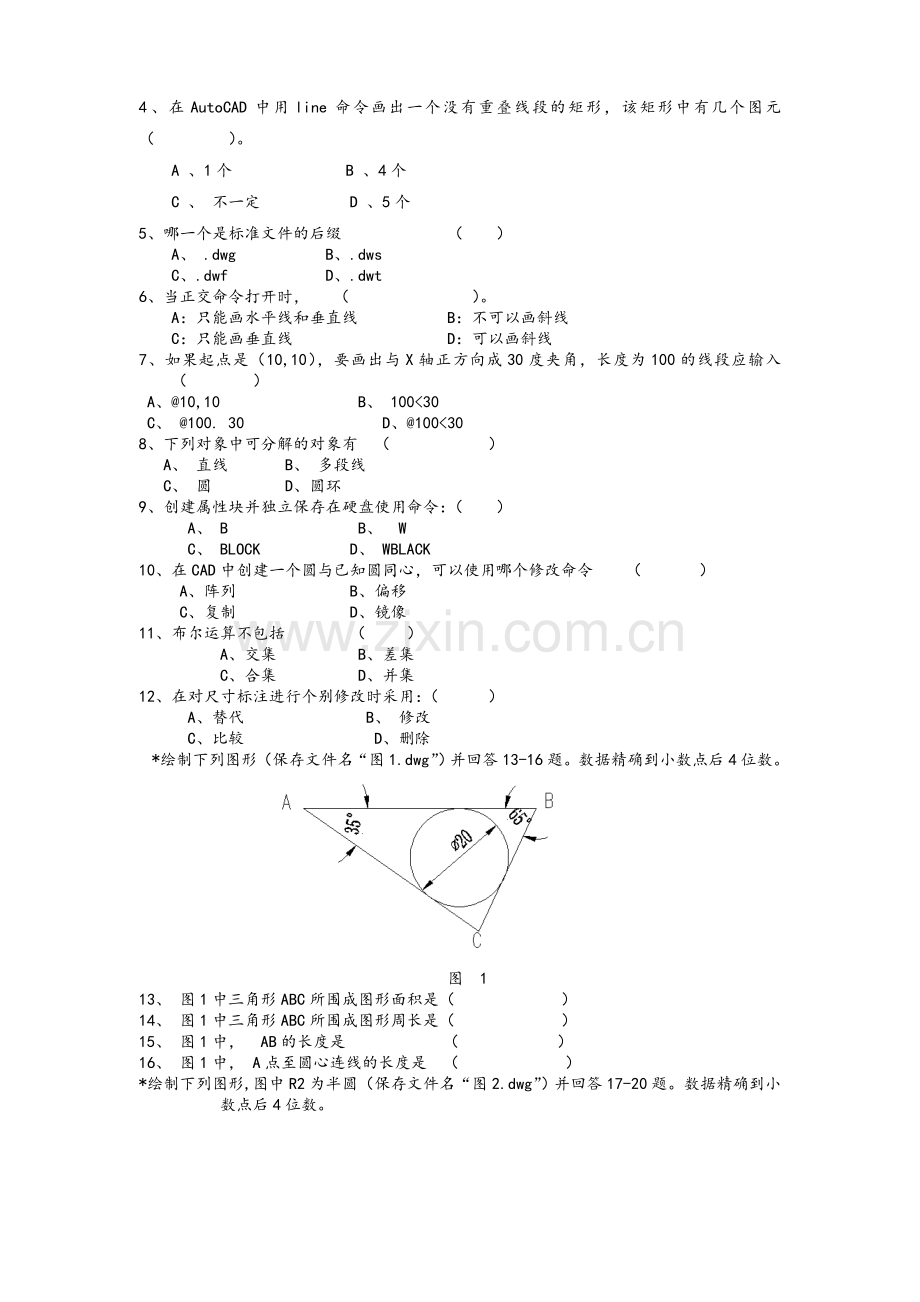

*绘制下列图形（保存文件名“图1.dwg”）并回答13-16题。数据精确到小数点后4位数。

图 1
13、 图1中三角形ABC所围成图形面积是（ ）
14、 图1中三角形ABC所围成图形周长是（ ）
15、 图1中， AB的长度是 （ ）
16、 图1中， A点至圆心连线的长度是 （ ）
*绘制下列图形,图中R2为半圆（保存文件名“图2.dwg”）并回答17-20题。数据精确到小数点后4位数。

图 2
17、图2中，R1=（ ）
18、图2中，R2= （ ）
19、图2中，阴影部分的面积= （ ）
20、图2中，R1与R2的圆心距离是 （ ）
第II卷
注意事项：
1、本卷为软件操作题，考生需要在计算机上建立以自己的班级姓名命名的文件夹（如：13机电1班张三），将本卷中需要建立的文件保存在该目录下。
2、本卷共4小题，共60分。
二、上机操作题
1．绘制如图3所示的图形并标注尺寸；文件名为“图3.dwg”。（15分）

图 3
2．绘制如图4所示的图形并标注尺寸（含小圆和大圆直径并精确到小数点后四位数）；文件名为“图4.dwg”。（15分）

图 4
3、绘制图5所示零件图，并绘制其正等轴侧图。保存文件名“图5.dwg”（15分）

图 5
4、 绘制图6所示零件图，保存文件名“图6.dwg”（15分）

图 6
