CAD中级考证设置.doc

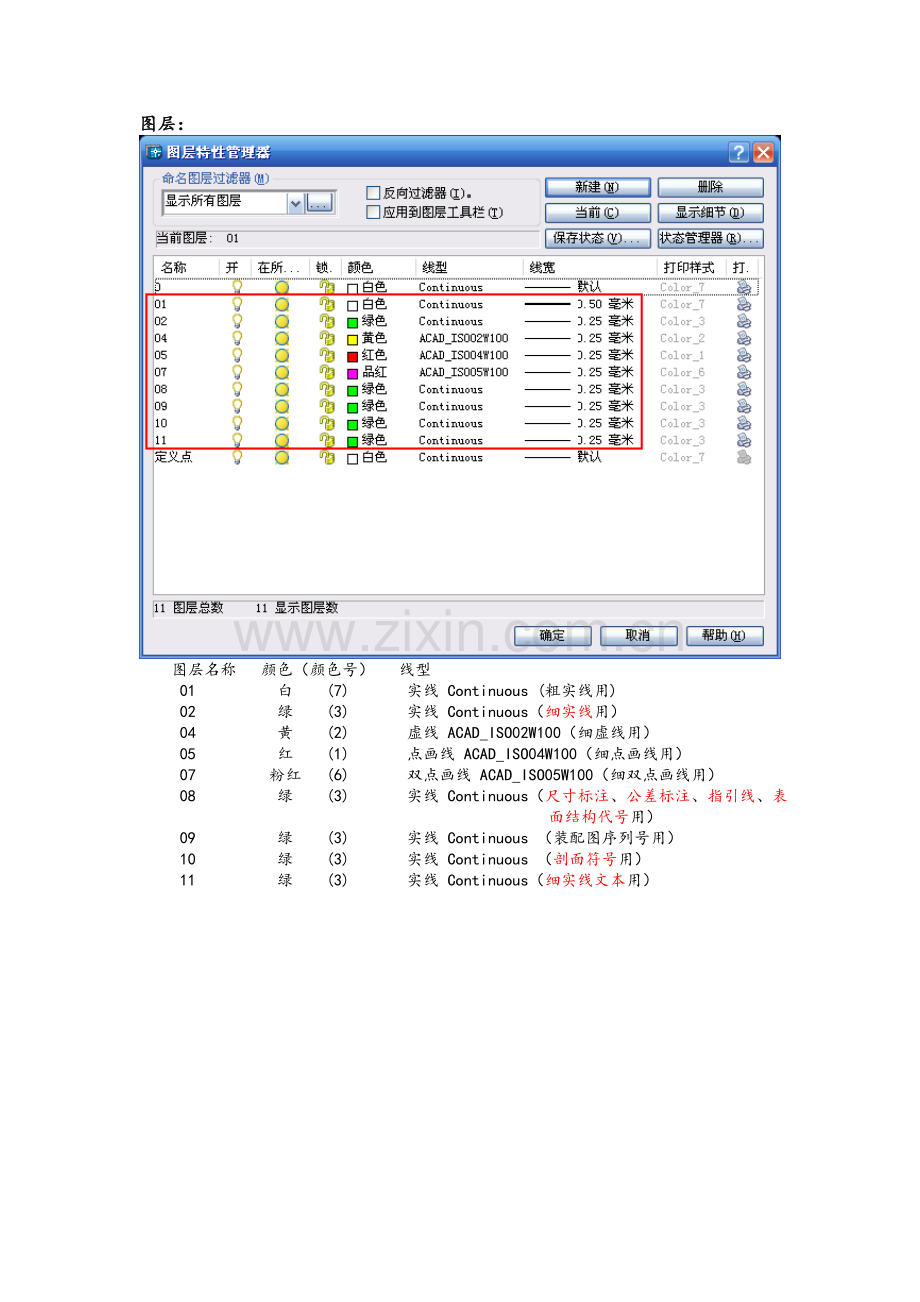

图层：

图层名称 颜色（颜色号） 线型
01 白 (7) 实线 Continuous (粗实线用)
02 绿 (3) 实线 Continuous（细实线用）
04 黄 (2) 虚线 ACAD_ISO02W100（细虚线用）
05 红 (1) 点画线 ACAD_ISO04W100（细点画线用）
07 粉红 (6) 双点画线 ACAD_ISO05W100（细双点画线用）
08 绿 (3) 实线 Continuous（尺寸标注、公差标注、指引线、表面结构代号用）
09 绿 (3) 实线 Continuous （装配图序列号用）
10 绿 (3) 实线 Continuous （剖面符号用）
11 绿 (3) 实线 Continuous（细实线文本用）
线型：

点画线伸出长度：4
图纸幅面和图框：

文字样式：

数字高度（尺寸）：3.5 汉字高度（标题栏）：5
尺寸标注样式：

标注样式：机械

角度子样式：

直径子样式：

引线子样式：

尺寸标注特殊符号：
%%d —— “°” %%p —— “±” %%c —— “φ”
换GDT字体：
x：深度符号“x” v：沉头孔符号“v” w：埋头孔符号“w”
a：斜度符号“a” y：锥度符号“y”
乘号“×”：

指引线标注带公差：

编辑文字：2×%%c8 0.015^0.020，选择公差部分，单击（堆叠），单击确定。

作图时注意这几个工具的当前状态：

零件表面结构代号：
带属性的图块
属性名(Tag)为“RA”，块名(Block Name)为“RA”
表面结构代号应在08图层

形位公差基准代号：
带属性的图块
形位公差相关代号应在08图层
