ＣAD练习题图汇总(一)
１、作图范围设置（一般设Ａ3大小)
２、绘制作图框,并使作图区布满全屏（ZＯＯＭ指令得全部缩放选项)
3、点坐标得确定:绝对直角坐标坐标格式x,y 相对直角坐标格式ｘ，y
　 　　　 绝对极坐标坐标格式p＜α 　　 相对极坐标格式ｐ<α
4、相关作图辅助按钮：EＳC、F2、自动捕捉、正交、极轴
5、视窗显示控制指令ＺOOM中常用子选项:窗口缩放、上一个、全部缩放
６、目标选择得方法：单个选择、窗口选择、交叉选择
7、用绘图与修改指令按尺寸绘制下列图形:

T1　　 　 　 　 　　　 　 　 T2

T3　 　　 　 　　　 　　 　　T4

T5 　 　 　 　　 　　 Ｔ６

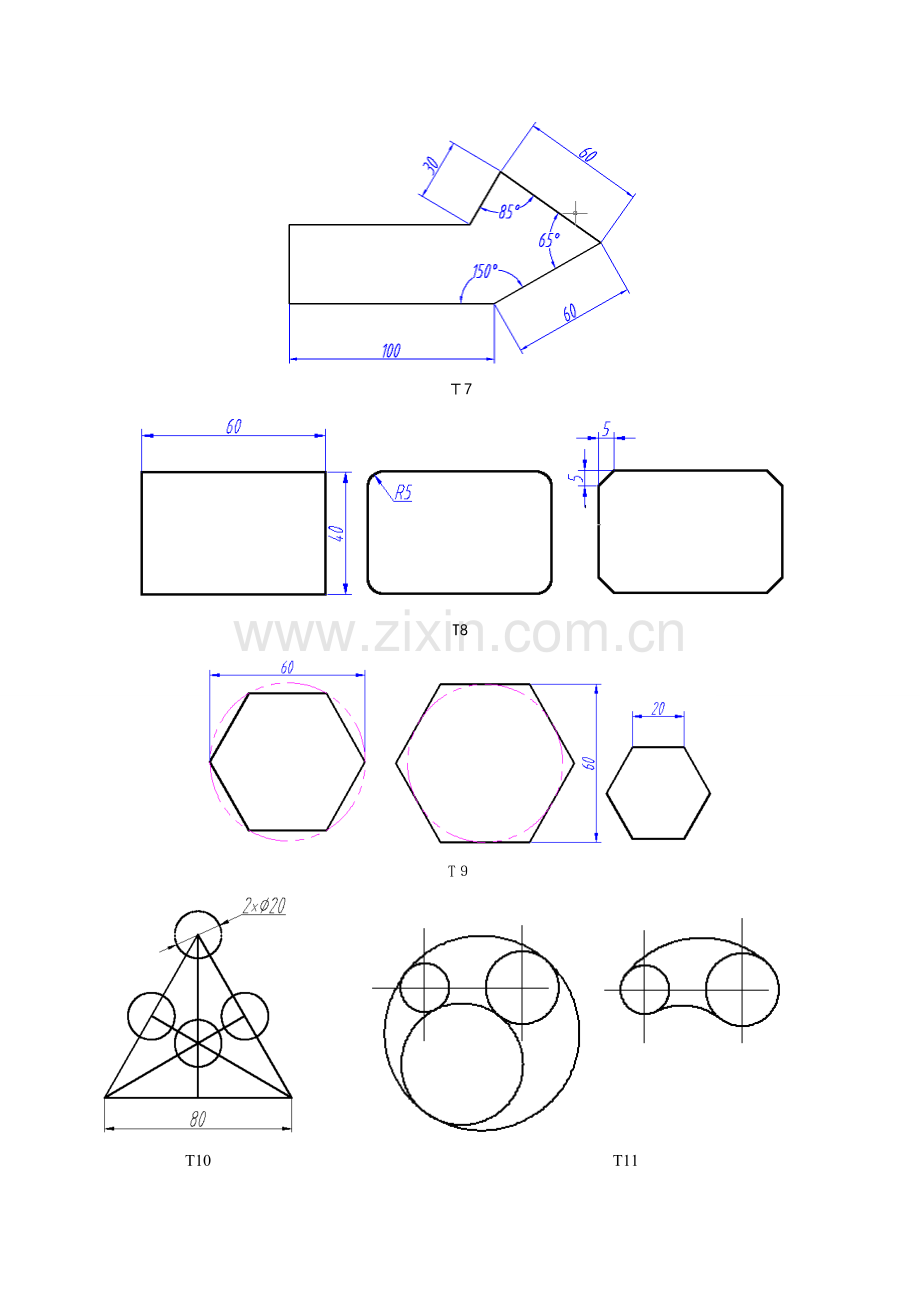

Ｔ7

T8

T９

T10 　 　 　 　 　 　 T11

Ｔ１2　 　　 　 　 　 　　　 　 　 T１３　 　 　 　　 　Ｔ14

Ｔ15　 　 　 　 　 　 　 　T16

T17

T1８　 　 　 　 　 　 　T１9

T2０　 　 　 　 　　　　 　 　　 　 T2１

Ｔ22

T２3

Ｔ2４

T25

T26 　 　 　 　　 T２7

T28

T29

T30

T31　 　 　 　 　 　 　 　 　 　 　 　 　　T32

T33

T34

T３５

T36

T3７

T3８

Ｔ39

T40

Ｔ４１ 　 　 　 　　 　 　 　　 T4２

Ｔ４３　 　　 　　 　 　 Ｔ4４

T45

T46

Ｔ47

T4７

T4８

Ｔ49

T５0
８、思路拓展题目

T１ 　 　 　　 　　 　 　 　 　 　 　　 T2

T3 　 　 　 　　 　　 　 　　 　 　 　　 T4

T５　 　 　 　 　 　 　 T６

Ｔ７

T8
