CAD制图快捷键(最快最全).doc

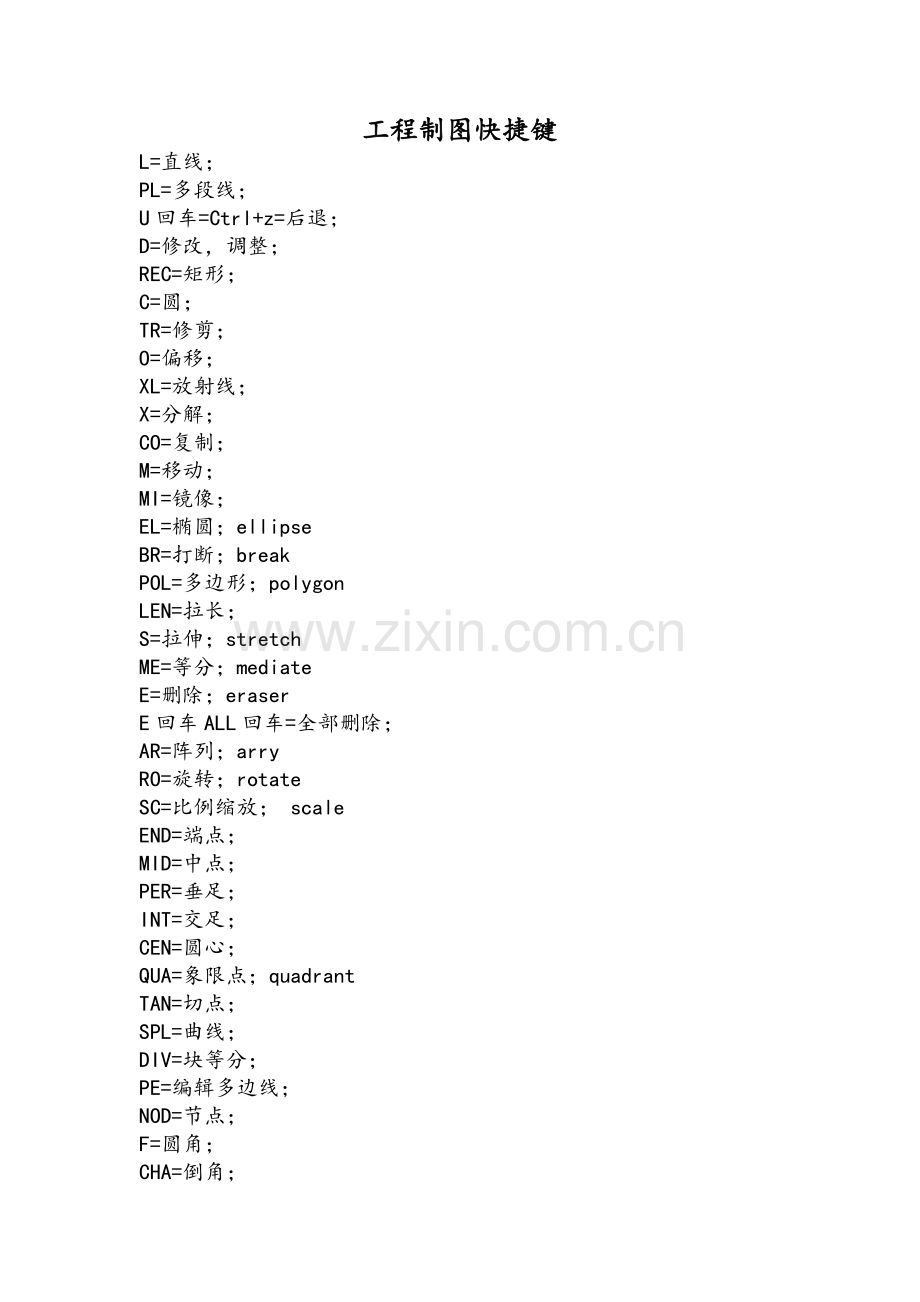

工程制图快捷键L=直线；PL=多段线； U回车=Ctrl+z=后退； D=修改，调整； REC=矩形； C=圆； TR=修剪； O=偏移； XL=放射线； X=分解； CO=复制； M=移动； MI=镜像； EL=椭圆；ellipse BR=打断；break POL=多边形；polygon LEN=拉长； S=拉伸；stretch ME=等分；mediate E=删除；eraser E回车ALL回车=全部删除； AR=阵列；arry RO=旋转；rotate SC=比例缩放； scaleEND=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点；quadrant TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； NOD=节点； F=圆角； CHA=倒角； ST=文字样式； DT=单行文字； T=多行文字； ED=编辑文字； A=弧； H =填充； HE=编辑填充； B=创建临时图块； W=创建永久图块； I=插入图块； LA=图层； MA=吸管加喷枪；（） PAR=平行线； FRO=正交偏移捕捉； PO=创建点； SKETCH=徒手画线； DO=圆环； RAY=射线； AL=对齐； REG=面域； AA=求面积周长； SU=减集； UNI=加集； IN=交集； BO=提取轮廓； REV=二维旋转成三维； EXT=拉伸； UCS=三维坐标； ROTATE3D=三维旋转； MIRROR3D=三维镜像； 3A=三维阵列； SURFTAB=曲面网格； TXTEXP=分解文字； CTRL+P=打印； （一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl2”）CH, MO *PROPERTIES(修改特性“Ctrl1”) MA, *MATCHPROP（属性匹配） ST, *STYLE（文字样式） COL, *COLOR（设置颜色）LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例） LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性） BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息） 2、绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY（阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE（删除） X, *EXPLODE（分解） TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长） SC, *SCALE（比例缩放） BR, *BREAK（打断） CHA, *CHAMFER(倒角) F, *FILLET（倒圆角） PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本） 4、视窗缩放： P, *PAN（平移） 5、尺寸标注： DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注） DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注） DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注） DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公差） LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注） DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式） DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系统变量) 二）常用CTRL快捷键 【CTRL】1 *PROPERTIES(修改特性) 【CTRL】2 *ADCENTER（设计中心） 【CTRL】O *OPEN（打开文件） 【CTRL】N、M *NEW（新建文件） 【CTRL】P *PRINT（打印文件） 【CTRL】S *SAVE（保存文件） 【CTRL】Z *UNDO（放弃） 【CTRL】X *CUTCLIP（剪切） 【CTRL】C *COPYCLIP（复制） 【CTRL】V *PASTECLIP（粘贴） 【CTRL】B *SNAP（栅格捕捉） 【CTRL】F *OSNAP（对象捕捉） 【CTRL】G *GRID（栅格）【CTRL】L *ORTHO（正交） 【CTRL】W *（对象追踪） 【CTRL】U *（极轴）
