brocade-6510参数表.pdf

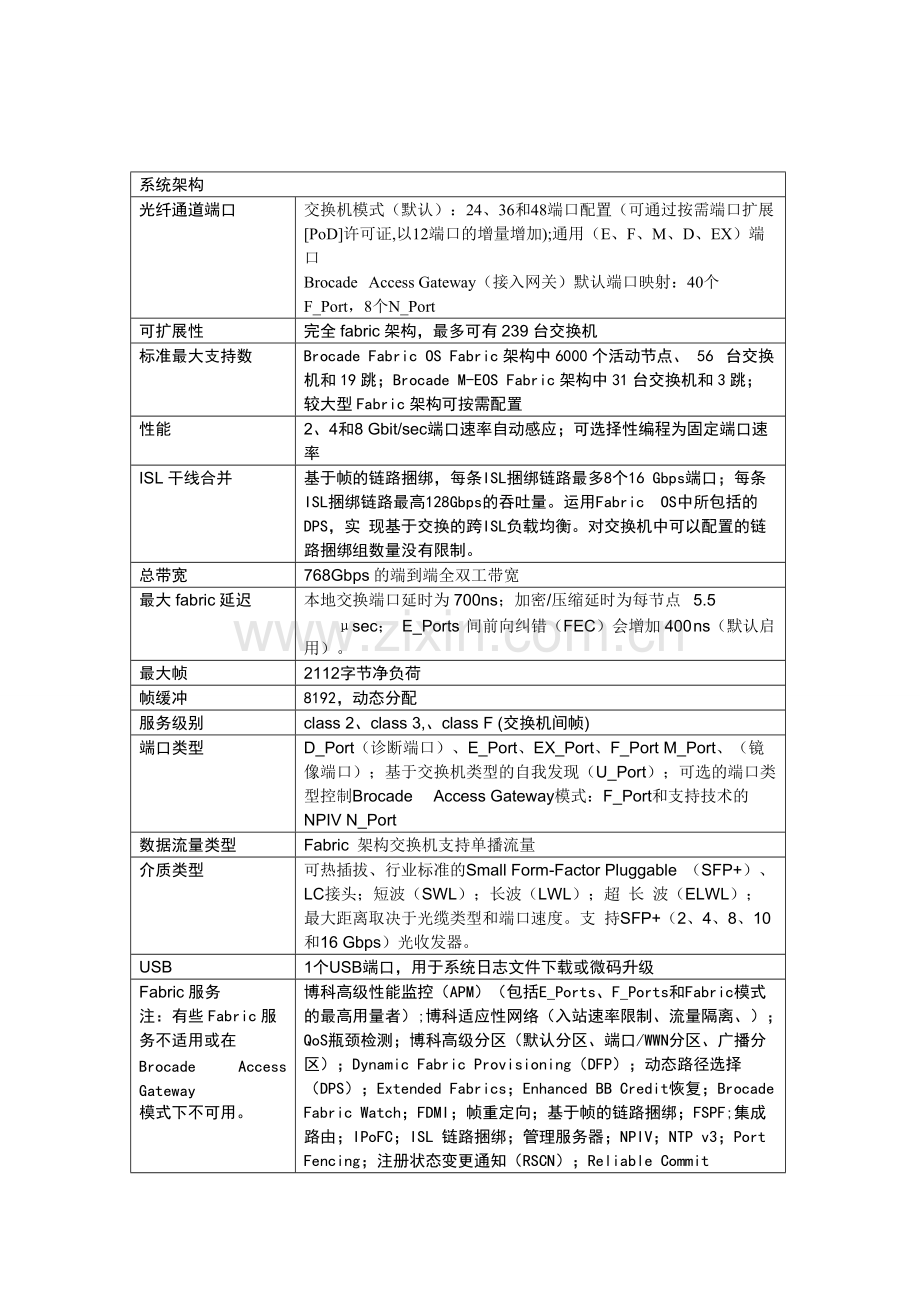

系统架构光纤通道端口交换机模式（默认）：24、36和48端口配置（可通过按需端口扩展PoD许可证,以12端口的增量增加);通用（E、F、M、D、EX）端口Brocade Access Gateway（接入网关）默认端口映射：40个F_Port，8个N_Port可扩展性完全 fabric 架构，最多可有 239 台交换机标准最大支持数Brocade Fabric OS Fabric 架构中 6000 个活动节点、56 台交换机和 19 跳；Brocade M-EOS Fabric 架构中 31 台交换机和 3 跳；较大型 Fabric 架构可按需配置性能2、4和8 Gbit/sec端口速率自动感应；可选择性编程为固定端口速率ISL 干线合并基于帧的链路捆绑，每条ISL捆绑链路最多8个16 Gbps端口；每条ISL捆绑链路最高128Gbps的吞吐量。运用FabricOS中所包括的DPS，实 现基于交换的跨ISL负载均衡。对交换机中可以配置的链路捆绑组数量没有限制。总带宽768Gbps 的端到端全双工带宽最大 fabric 延迟本地交换端口延时为 700ns；加密/压缩延时为每节点 5.5sec；E_Ports 间前向纠错（FEC）会增加 400ns（默认启用）。最大帧2112字节净负荷帧缓冲8192，动态分配服务级别class 2、class 3,、class F(交换机间帧)端口类型D_Port（诊断端口）、E_Port、EX_Port、F_Port M_Port、（镜像端口）；基于交换机类型的自我发现（U_Port）；可选的端口类型控制BrocadeAccess Gateway模式：F_Port和支持技术的NPIV N_Port数据流量类型Fabric 架构交换机支持单播流量介质类型可热插拔、行业标准的Small Form-Factor Pluggable（SFP+）、LC接头；短波（SWL）；长波（LWL）；超 长 波（ELWL）；最大距离取决于光缆类型和端口速度。支 持SFP+（2、4、8、10和16 Gbps）光收发器。USB1个USB端口，用于系统日志文件下载或微码升级Fabric 服务注：有些 Fabric 服务不适用或在Brocade Access Gateway模式下不可用。博科高级性能监控（APM）（包括E_Ports、F_Ports和Fabric模式的最高用量者）;博科适应性网络（入站速率限制、流量隔离、）；QoS瓶颈检测；博科高级分区（默认分区、端口/WWN分区、广播分区）；Dynamic Fabric Provisioning（DFP）；动态路径选择（DPS）；Extended Fabrics；Enhanced BB Credit恢复；Brocade Fabric Watch；FDMI；帧重定向；基于帧的链路捆绑；FSPF;集成路由；IPoFC；ISL 链路捆绑；管理服务器；NPIV；NTP v3；Port Fencing；注册状态变更通知（RSCN）；Reliable Commit Service（RCS）；服务器应用优化（SAO）；简单名称服务器（SNS）；虚拟Fabrics架构（逻辑交换机、逻辑Fabric架构）扩展光纤通道，“In-fight”压缩（Brocade LZO）和加密（AES-GCM-256）；用于DWDM MAN连接的10Gbps光纤通道FICONFICON堆叠；支持无损DLS；FICON CUP管理支持的管理软件HTTP、SNMP v1/v3（FE MIB、FC Management MIB）、SSH；审核、系统日志；Brocade AdvancedWeb工具、APM、Brocade Fabric Watch；Brocade Network Advisor SAN Enterprise或Brocade Network Advisor SAN Professional/Professional Plus；命令行界面（CLI）；符合SMI-S标准,SMI-S脚本工具集、管理域；面向选定的插件功能的试用版许可证安全ISL上的AES-GCM-256加密；DH-CHAP（交换机和终端设备间）、FCAP交换机身份验证；符合FIPS 140-2 L2 标准、HTTPS、IPsec、IP过滤、LDAP with IPv6、端口绑定、RADIUS、用户定义的基于角色的 访问控制（RBAC）、Secure Copy（SCP）、Secure RPC、SFTP、SSH v2、SSL、交换机绑定、Trusted Switch管理访问10/100以太网(RJ-45)、通过光纤通道的带内管理，1串口(RJ-45);USB诊断D_Port离线诊断，包括电/光环回、链路流量/延时/距离；POST和内嵌式在线/离线诊断，包括环境监控、FCping和Pathinfo（FC traceroute）、Frame Viewer、非破坏性Daemon重启、端口镜像（SPAN端口）、光纤组件健康状况监控、电源监控、RAStrace日志和Rolling RebootDetection（RRD）机械参数外壳前后通风；后端供电，1U后前通风；后端供电，1U尺寸宽：438毫 米（17.23 英寸）高：43 毫 米（1.7 英寸）深：443毫 米（17.45 英寸）系统重量9.16千克（20.20 磅），双电源FRU，无收发器环境运行湿度:0c 到 40c(32F 到 104F)湿度:10%到 85%，无冷凝非运行温度:25c 到 70c(13F 到 158F)湿度:10%到 95%，无冷凝海拔运行:最高3000米(9842英尺)储存:最高12000米(39,370英尺)冲击运行:20g、6毫秒、半正弦非运行:半正弦、33 g、11毫秒,3/eg Axis震动运行:0.5 g 正弦、0.4 grms随机、5至500Hz非运行:2.0 g正弦、1.1 grms随机、5到500Hz散热最多48端口:338 BTU/hr电源双热插拔冗余电源，带集成系统冷却风扇输入电压85 到 264 V，5A到2.5A频率47 到 63 Hz耗电量所有48个端口都安装16Gbps SWL光模块时为110瓦未安装光模块的空机箱为72瓦
