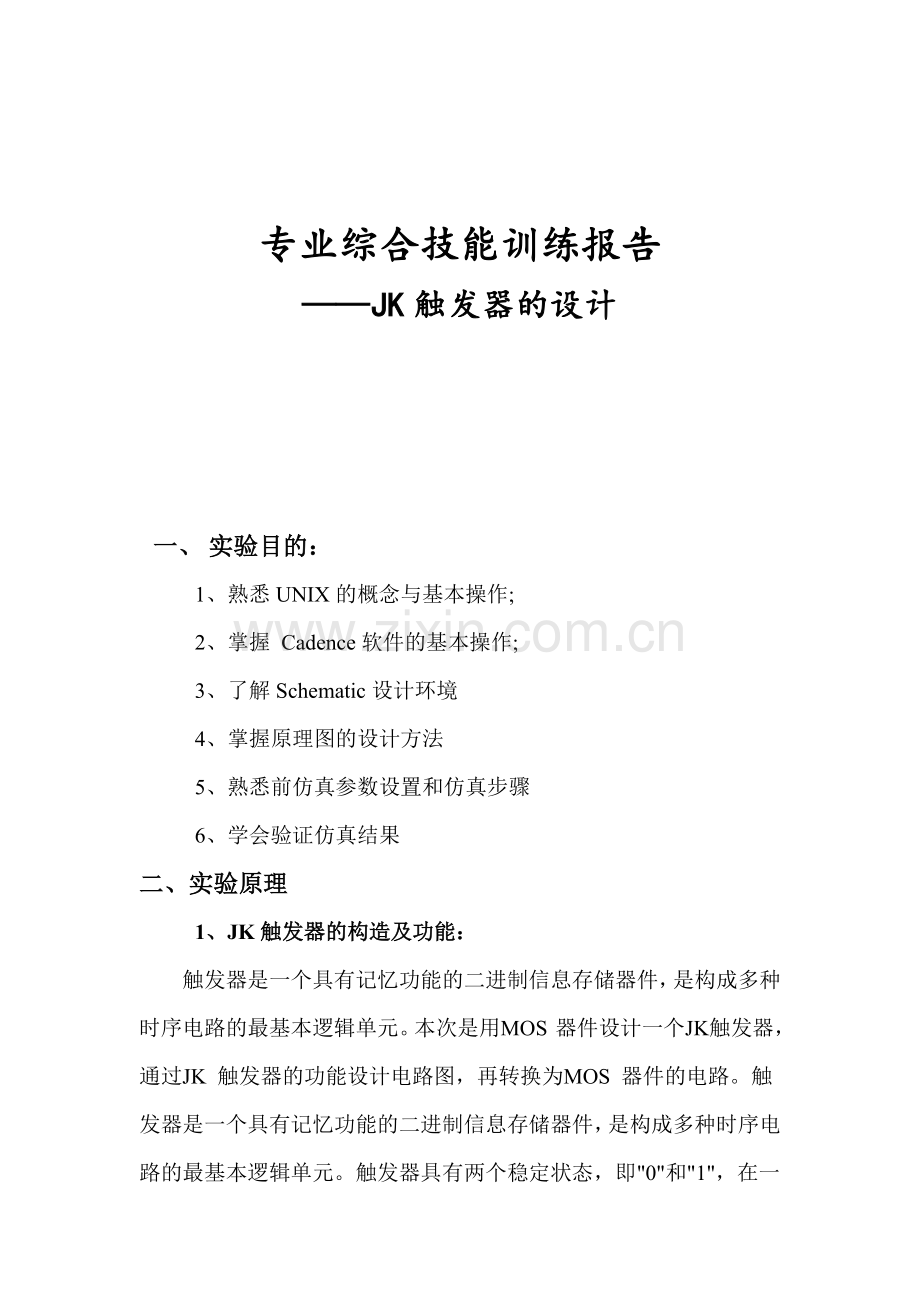

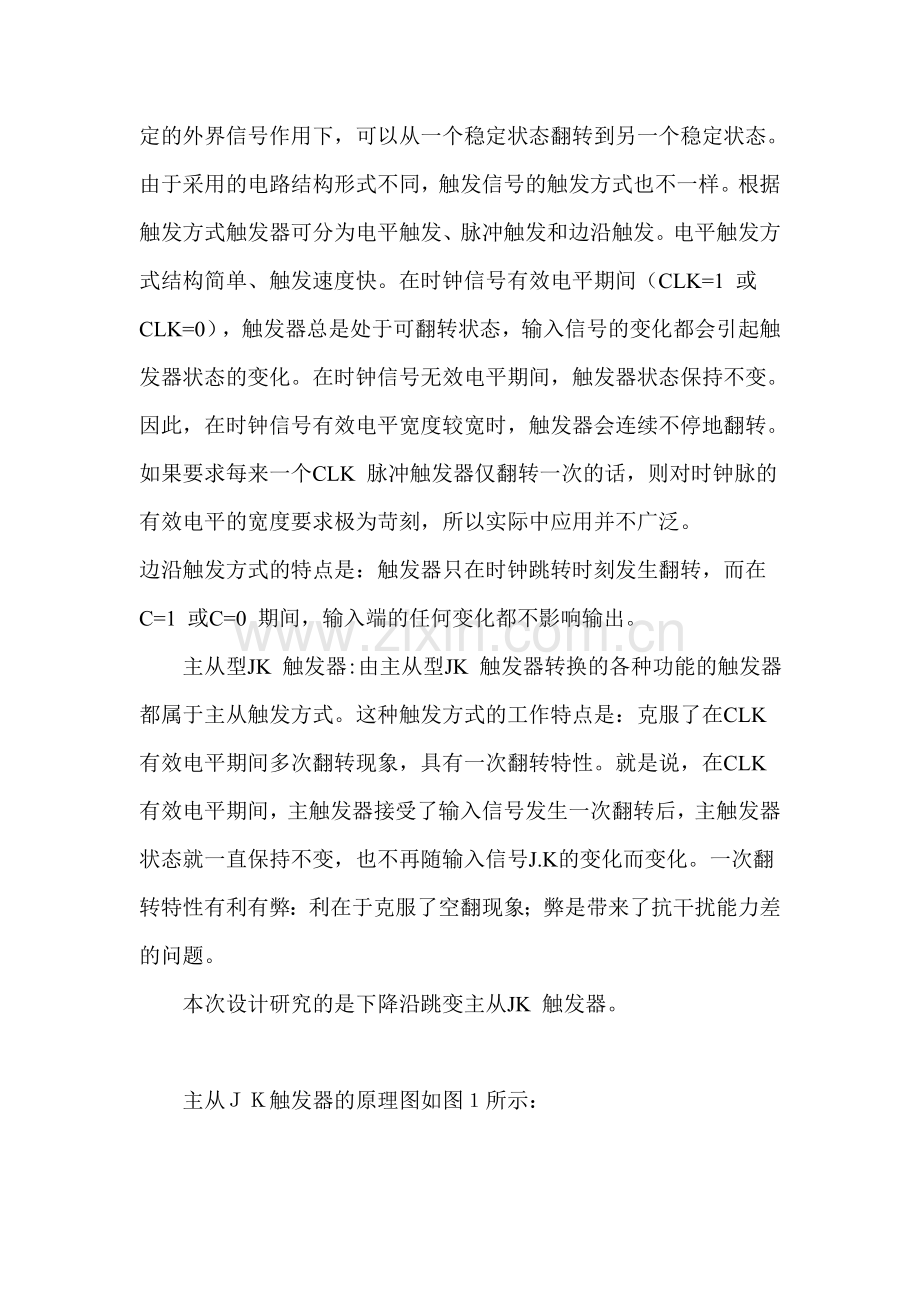

专业综合技能训练报告JK触发器的设计 一、 实验目的：1、熟悉UNIX的概念与基本操作;2、掌握 Cadence软件的基本操作;3、了解Schematic设计环境4、掌握原理图的设计方法5、熟悉前仿真参数设置和仿真步骤6、学会验证仿真结果二、实验原理1、JK触发器的构造及功能：触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。本次是用MOS 器件设计一个JK触发器，通过JK 触发器的功能设计电路图，再转换为MOS 器件的电路。触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。触发器具有两个稳定状态，即0和1，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。由于采用的电路结构形式不同，触发信号的触发方式也不一样。根据触发方式触发器可分为电平触发、脉冲触发和边沿触发。电平触发方式结构简单、触发速度快。在时钟信号有效电平期间（CLK=1 或CLK=0），触发器总是处于可翻转状态，输入信号的变化都会引起触发器状态的变化。在时钟信号无效电平期间，触发器状态保持不变。因此，在时钟信号有效电平宽度较宽时，触发器会连续不停地翻转。如果要求每来一个CLK 脉冲触发器仅翻转一次的话，则对时钟脉的有效电平的宽度要求极为苛刻，所以实际中应用并不广泛。边沿触发方式的特点是：触发器只在时钟跳转时刻发生翻转，而在C=1 或C=0 期间，输入端的任何变化都不影响输出。主从型JK 触发器:由主从型JK 触发器转换的各种功能的触发器都属于主从触发方式。这种触发方式的工作特点是：克服了在CLK 有效电平期间多次翻转现象，具有一次翻转特性。就是说，在CLK 有效电平期间，主触发器接受了输入信号发生一次翻转后，主触发器状态就一直保持不变，也不再随输入信号J.K的变化而变化。一次翻转特性有利有弊：利在于克服了空翻现象；弊是带来了抗干扰能力差的问题。本次设计研究的是下降沿跳变主从JK 触发器。主从触发器的原理图如图所示：若J = 1、K = 0 则CLK = 1 时主触发器置1（原来是0 置成1，原来是1 则保持1），待CLK = 0 后从触发器亦随之置1，即Q* = 1。若J = 0 = 则CLK = 1 时主触发器置0 原来是0则置成1，待CLK =0 以后从触发器亦随之置0，即Q*= 0。若= = 0，则由于门 7、 8 被封锁，触发器保持原来状态不变，即Q* = Q。若= = 1，需要分两种情况考虑。第一种情况是Q = 0。这时门 8 被端的低电平封锁，CLK = 1时仅 7 输出低电平信号，故主触发器置1，CLK= 0 后从触发器亦随之置1，即Q* = 1；第二种情况是Q = 1。这时门 7 被端的低电平封锁，CLK = 1 时仅 8输出低电平信号，故主触发器置，CLK = 后从触发器亦随之置，即Q* = 。2、电路设计思路：由原理图可知主从JK 触发器是由八个与非门和一个反相器构成。所以现在设计与非门的原理图。根据MOS管的特点设计的与非门的原理图如图2所示： 反相器的设计和与非门的一样，反相器的原理图如图3 所示： 当输入电压Vi=0 时，Tp 导通，Tn 截止。导通后的PMOS 管的电阻很小，所以输出电压Vo 就近似等于Vdd，也就是输出高电平。当输入电压为高电平时，Tn 导通，Tp 截止。截止时的PMOS 管的电阻非常大。所以输出电压接近于0，也就是输出低电平。三、 原理图绘制：本次设计采用0.18nm工艺库，根据原理图和与非门、反相器的构成调用元件,器件参数：PMOS珊宽800nm，珊长：180nm；NMOS珊宽：400nm，珊长：180nm。最终由原理图调用元件，连线，就根据原理图来画出用MOS 器件组成的JK 触发器了。绘制成功的JK 触发器的原理图如图4所示：图4 绘制成功的JK触发器的原理图图中输入端口由上至下依次为J、K、clk，输出端口为 Q、Q-。由八个与非门和一个反相器构成。四、 前仿真1、 功能仿真结果如图5：图5 JK触发器前仿真结果（七种组合）由图可知：以上仿真图中出现了七种组合情况，其仿真结果与JK触发器真值表功能完全一致，但缺少 000 0 这一种情况,于是对J、K输入信号的脉冲周期进行重新设定，进行仿真，得到另一组仿真图，由图6可知，000 0这一结果也得到验证。附真值表 图6 JK触发器前仿真结果（000 0组合）上图6为J、K、Q、Q*分别为 0 0 0 0这一状态的验证。真值表出现的八种情况均已得到验证，其结果与其完全吻合，波形也非常漂亮。2、最高工作频率 通过逐渐增高时钟和输入信号的频率，当其输出结果波形发生变形，与真值表不符时，就是失真频率，从而来验证电路能正常工作的最高频率。 我们首先设定脉冲周期为400ps，即工作频率f=2.5 GHZ时，仿真截图7如下：图7 工作频率为2.5GHZ时的仿真波形由图可知：输出结果Q的矩形波虽然有些跳动，但还未失真。继续增加频率，当脉冲周期为300Ps，即频率f=3.33 GHZ时，仿真结果如图8所示：图8 工作频率为3.3GHZ时的仿真波形由图看出：输出信号Q已经发生轻微畸变，但其得到的功能与真值表相符，波形还未失真！此时频率为3.3GHZ。在继续将脉冲周期减到250Ps，即工作频率增加到4GHZ，仿真图如图9所示：图9 工作频率为4GHZ时的仿真波形由图看出：输出Q的波形已经不是矩形，而是变成了顶峰尖锐的三角波形状，输出波形严重变形，输出信号已发生失真！结论：此次设计的JK触发器最高工作频率约为3.3GHZ。3、功耗仿真本实验采用添加激励，并对激励进行电流仿真，再对电流值求绝对值，再求平均值，得到的电流值乘以电源电压1.8V，就得到了JK触发器的功耗。首先对电流仿真，得到如图10所示的电流波形：图10 电源电流的仿真波形在计算器中点击 abs 选项，即求电流的绝对值，再点击波形按钮，即得到电流的绝对值，如下图11所示：图11 电源电流求绝对值后的波形再点击Average，得到了电流的平均值，如图12所示：图12 电源电流的平均值计算结果右上图可知，电流平均值为0.269 mA，由公式P=UI，即P=0.269（mA）1.8（v）=0.47 mw。分析结果后发现整个电路的功耗偏大，经过对参数多次修改，得到的结果均在这一结果左右波动，可知其基本接近真实数值。功耗偏大的原因可能与设计的JK触发器所使用的MOS管数目较多有关，电路中共受用了PMOS和NMOS管各19个，共38个。五、 实验心得：1、通过本次实验，Cadence的软件的操作已基本熟悉，但由于设置过程的目录菜单全部为英文,因此还有部分操作功能不太会使用；2、原理图完成后第一次检查时发现有一些PMOS和NMOS管的参数在添加时没有进行参数设置，导致仿真时有警告提示，导致后来仿真时不能出结果。在以后的实验中一定要尽量避免这种低级错误。3、连线过程中由于对规则不熟悉，有三处连线采用十字交叉连线，导致检查时有错误提示；首次检查时还发现由于疏忽有线没有连上；在以后的画图过程中一定会更加认真细致。4、仿真过程中开始时由于电路连接有问题，检查出措，但不能出仿真结果，后回到原理图进行修改，对部分管子参数进行正确修改，最终仿真成功；5、第一次仿真由于J、K和CLK的周期设置不当，导致结果很难验证。解决方法：对clk、J、K的周期进行合理设定，使CLK的下降沿到来时刚好位于J、K脉冲信号的稳定部分，这样结果就很好与JK触发器的真值表进行对比验证。最终得到的仿真波形与真值表吻合很好，波形也非常漂亮。第一个仿真图对JK触发器的真值表中的七种情况得到验证，结果均正确，但未出现0000这一情况，因此又重新设定信号，对0000这一情况进行了验证，其结果与真值表相符。6、最高工作频率验证过程中，通过逐渐增大工作频率来寻找最高的失真频率，这需要很大的耐心和细心，但也从中收获了很多，对软件操作更加娴熟，对各种参数的设置更加熟练。最终得到本次设计的JK触发器最高工作频率约为3.3GHZ。7、功耗仿真：按照实验的步骤将增加对电源电流的仿真，开始时由于方法不当，进行多次尝试都无法在仿真波形中输出显示，这个问题一直没有得到解决。后经过老师的讲解，电路的功耗仿真最终成功，但由于电路所用MOS管数量比较多，因此功耗还是偏大。总的来说，通过本次课程设计，使我增加了对与集成电路设计的兴趣，提高了学习热情，进一步熟悉了Cadence软件的操作，对原理图设计、前仿、版图、后仿整个流程的有了更深刻的整体把握，增强了软件使用过程中分析问题解决问题的能力,收获很多。
