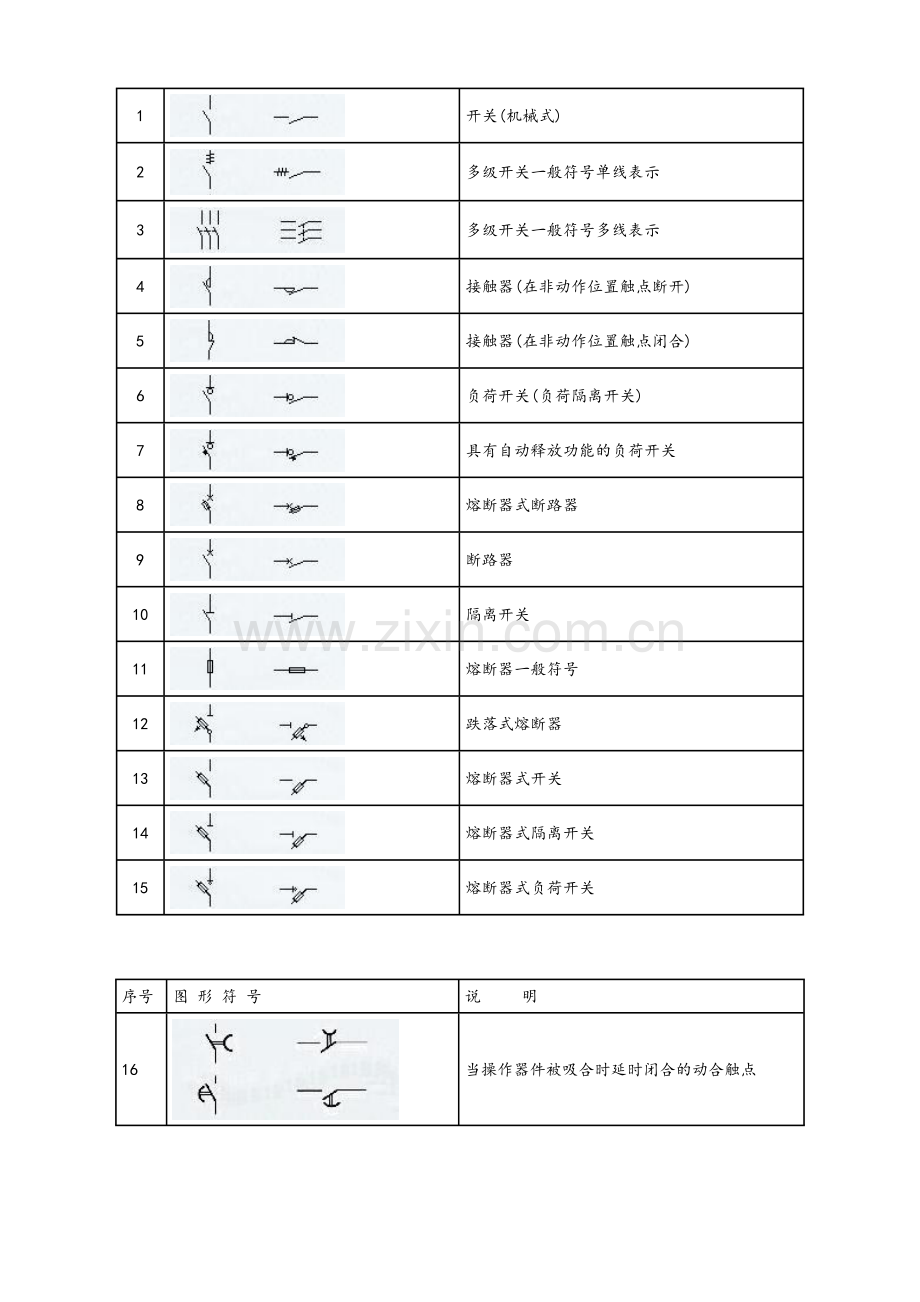

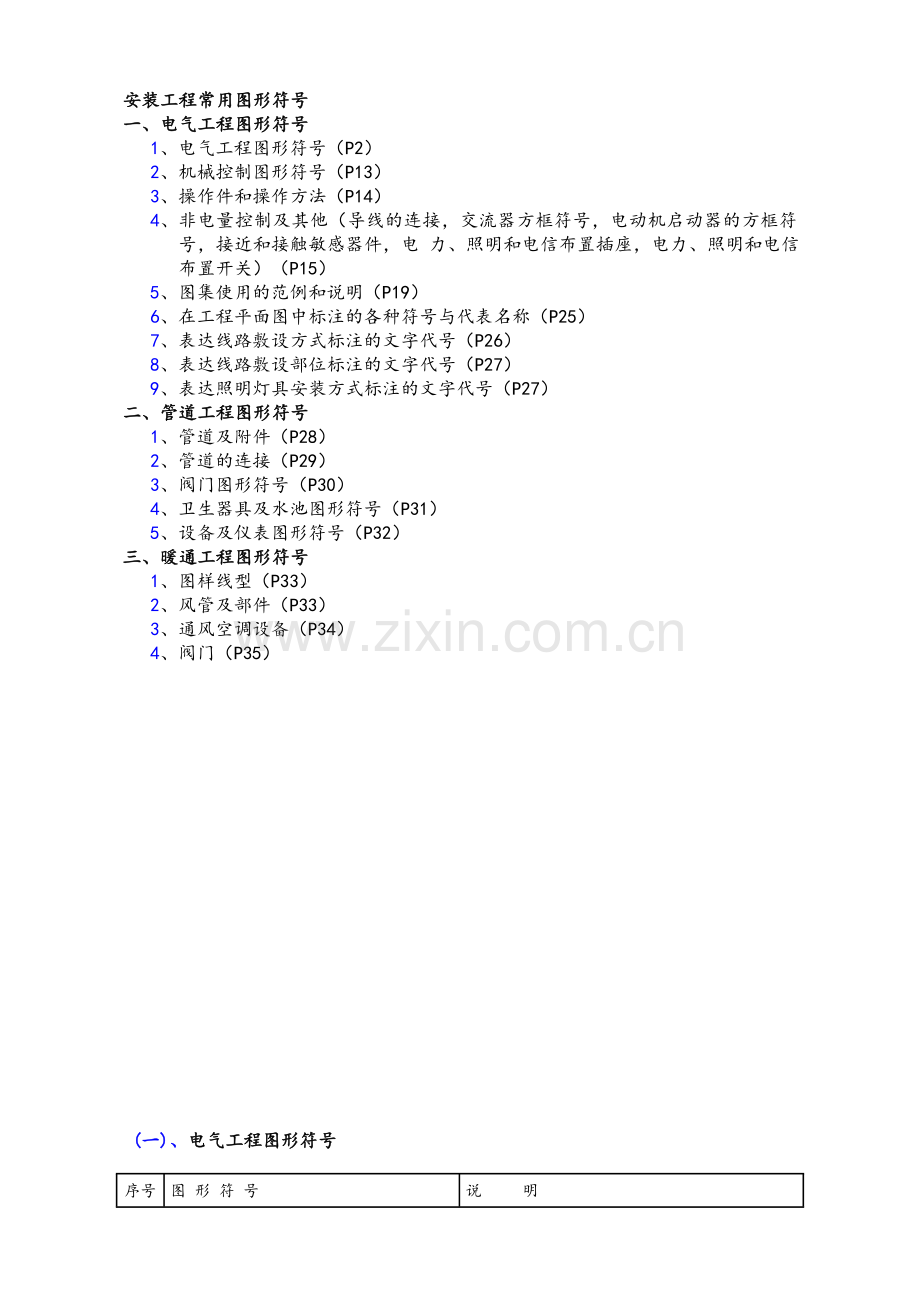

安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电 力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35） (一)、电气工程图形符号序号图 形 符 号说 明1开关(机械式)2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关序号图 形 符 号说 明16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点 注:可用动作温度代替26热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27具有热元件的气体放电管荧光灯起动器28动合(常开)触点 注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点(一)电气工程图形符号-续表序号图 形 符 号说 明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器 扼流图41电流互感器 脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接(一)电气工程图形符号-续表序号图 形 符 号说 明46三相变压器 星形-三角形连接47具有有载分接开关的三相变压器 星形-三角形连接48三相变压器 星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器 可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器 可调电容器60双联同调可变电容器(一)电气工程图形符号-续表序号图 形 符 号说 明61指示仪表(星号必须按规定予以代表)62电压表63电流表64无功电流表65最大需量指示器(由一台积算仪表操作的)66无功功率表67功率因素表68频率表69温度计、高温计(可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73电能表(瓦特小时表)74无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号 注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号-续表序号图 形 符 号说 明81总配线架82中间配线架83走线架、电缆走道84地面上明装走线槽85地面下暗装走线槽86交流母线87直流母线88装在支柱上的封闭式母线89母线伸缩接头90中性线91保护线92保护和中性共用线93具有保护和中性的三相配线94滑触线95地下线路96架空线路97管道线路98多孔(如6孔)管道线路99具有埋入地下连接点的线路100水下线路101沿建筑物明敷设通信线路102沿建筑物暗敷设通信线路103电气排流电缆104挂在钢索上的线路105用单线表示的多回线路(或电缆管束)106导线、导线组、电路线路、母线一般符号107三根导线108四根导线109事故照明线11050V及其以下电力及照明线路(一)电气工程图形符号-续表序号图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒 电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热128烟129易爆气体130手动启动序号图 形 符 号说 明131电铃132扬声器133发声器134xx机135照明信号136手动报警器137感烟火灾探测器138感温火灾探测器139气体火灾探测器140火警xx机141报警发声器142有视听信号的控制和显示设备143在专用电路上的事故照明灯144自带电源的事故照明灯装置(应急灯)145警卫信号探测器146警卫信号区域报警器147警卫信号总报警器148逃生路线,逃生方向149逃生路线,最终出品150二氧化碳消防设备辅助符合152氧化剂消防设备辅助符号153卤代烷消防设备辅助符号2、机械 控 制序号国 家 标 准 图 形 符 号说 明1机械的连接 气动的连接液压的连接2具有力或者运动指示方向的机械连接3延时动作 注：三角为指向返回方向4自动复位 注：三角为指向返回方向5定位 非自动复位6脱离定位7进入定位8两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11堵塞器件12向左边移动被堵塞的已堵住的堵塞器件13机械联轴器、离合器14脱开的机械联轴器15连接的机械联轴器3、操 作 件 和 操 作 方 法17一般情况下手动控制18受限制的手动控制19拉拔控制20旋转控制序号国 家 标 准 图 形 符 号说 明21推动操作22接近效应操作23接触效应操作24紧急开关25手轮操作26脚踏操作27杠杆操作28可拆卸的手柄操作29钥匙操作30曲柄操作31滚轮操作32凸轮操作33过电流保护的电磁操作34电磁执行器操作35热执行器操作36电动机操作37电钟操作4、非 电 量 控 制 及 其 他38液位控制39计数控制40流体控制41气流控制42温度控制 (可用t代替)43压力控制44滑动控制45端子导 线 的 连 接46可拆卸的端子47连接点交 流 器 方 框 符 号48交换器一般符号转换器一般符号49直流交流器50整流器51桥式全波整流器52逆变器53整流器/逆变器电 动 机 启 动 器 的 方 框 符 号54电动机起动器的一般符号55步进起动器56调节-起动器57带自动释放的起动器58可逆式电动机直接在线接触器式起动器 可逆式电动机满压接触器式起动器59星-三角起动器60自耦变压器式起动器61带可控整流器的调节-起动器接 近 和 接 触 敏 感 器 件62接近传感器63接触传感器64接近开关动合触点65接触敏感开关动合触点66磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电 力、照 明 和 电 信 布 置 插 座68单相插座69暗装单相插座70密闭(防水)单相插座71防爆单相插座72带保护触点插座 带接地插孔的单相插座73带接地插孔的暗装单相插座74带接地插孔的密闭(防水)单相插座75带接地插孔的防爆单相插座76带接地插孔的三相插座77带接地插孔的暗装三相插座78带接地插孔的密闭(防水)三相插座79带接地插孔的防爆三相插座80插座箱(板)序号国 家 标 准 图 形 符 号说 明81多个插座(示出3个)82具有单极开关的插座83具有隔离变压器的插座84带熔断器的插座电 力、照 明 和 电 信 布 置 开 关85开关一般符号86单极开关87暗装单极开关88密闭(防水)单极开关89防爆单极开关90双极开关91暗装双极开关92密闭(防水)双极开关93防爆双极开关94三极开关95暗装三极开关96密闭(防水)三极开关97防爆三极开关98单极拉线开关99单极限时开关100具有指示灯的开关101双极开关(单极三线)102调光器5、图 集 使 用 的 范 例 和 说 明图形符号图 集 使 用 的 范 例 和 说 明国 标名 称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘)画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米 画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米国 标名 称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(0.95)的交流电子镇流器单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注图形符号图 集 使 用 的 范 例 和 说 明国 标名 称型号、规格、做法说明电源引入线除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根 铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605607选配相应的管径及线槽交流配电线路铝芯导线时为3根 铜芯导线时为3根交流配电线路铝芯导线时为4根 铜芯导线时为4根交流配电线路铝芯导线时为5根 铜芯导线时为5根交流配电线路铝芯导线时为6根 铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 电缆桥架 封闭式母线引向符号线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针 双极带熔断器开关 除注明外,均为HK1型单相胶壳闸 三极带熔断器开关 除注明外,均为HK1型三相胶壳闸 双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关 三相低压断路器 规格、型号详见工程图注 跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关 图形符号图 集 使 用 的 范 例 和 说 明国 标名 称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表 除注明外,为1T1-V型交流电压表 有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关 伏特表的换相开关 壁龛xx交接箱除注明外,暗装距地0.3米室内xx分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘)除注明外,暗装距地0.3米xx线路 末端线路,简化标注时,只注明xx对数RVB(20.2)暗装时穿管1对1(20.2)SC15、PC15、TC20、FEC15、(KRG)202对2(20.2)3对3(20.2)4对4(20.2)5对5(20.2)广播线路除注明外,同xx线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板 采用633型100安接线柱组合 6、在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-设备编号;b-额定功率(千瓦);c-路线首端熔断片或自动开关释放的电流(安);d-标高(米);a-设备编号;b-设备型号;c-设备功率(千瓦);d-导线型号;e-导线根数;f-导线截面(毫米2);g-导线敷设方式及部位末端支路只注编号时为:a-回路编号;b-导线型号;c-导线根数;d-导线截面;e-敷设方式及穿管管径;f-敷设部位;交 流 电对照明灯具的表达格式m-交流系统电源第三相;f-交流系统设备端第一相;U-交流系统设备端第二相;例:交流三相带中性线表示如下:3N50赫,380伏N-中性线a-灯具数;b-型号或编号;c-每盏灯的灯泡数或灯管数;d-灯泡容量(瓦);L-光源种类;e-安装高度(米);f-安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。2.灯具符号内已标注编号者,不再注明型号标注照明变压器规格的格式在xx交接箱上标写的格式标注相序的代号a-一次电压(伏);b-二次电压(伏);c-额定容量(伏.安)a-编号;b-型号;c-线序;d-用户数L1-交流系统电源第一相; L2-交流系统电源第二相;L3-交流系统电源第三相;U-交流系统设备端第一相;V-交流系统设备端第二相;W-交流系统设备端第三相;N-中性线标注线路的代号标写计算用的代号在xx线路上标写的格式PG-配电干线; LG-电力干线;MG-照明干线;PFG-配电分干线;LFG-电力分干线;MFG-照明分干线;KZ-控制线Pe-设备容量(千瓦); Pis-计算负荷(安);Iis-计算电流(安);Iz-整定电流(安);Kx-需要系数;U%-电压损失;cos-功率因素a-编号;b-型号;c-导线对数;d-导线芯径(毫米);e-敷设方式和管径;f-敷设部位 7、表达线路敷设方式标注的文字代号表 达 内 容标 注 代 号 对 照英 文 代号汉语拼音代号本图集代号用轨型护套线敷设用塑制线槽敷设用硬质塑制管敷设用半硬塑制管敷设用可挠型塑制管敷设用薄电线管敷设用厚电线管敷设用水煤气钢管敷设用金属线槽敷设用电缆桥架(或托盘)敷设用瓷夹敷设用塑制夹敷设用蛇皮管敷设用瓷瓶式或瓷柱式绝缘子敷设PRPCFEC TC SCSRCTPLPCLCPKXCVGZVGDG GGCR CJVT CPGBVVXCVGBYGKRGDGGGGGXC8、表达线路敷设部位标注的文字代号表 达 内 容标 注 代 号 对 照英 文 代号汉语拼音代号本图集代号沿钢索敷设沿屋架或层架下弦敷设沿柱敷设沿墙敷设沿天棚敷设在能进人的吊顶内敷设暗敷在梁内暗敷在柱内暗敷在屋面内或顶板内暗敷在地面或者地板内暗敷在不能进入人的吊顶内暗敷在墙内SRBECLEWECEACEBCCLCCCFCACWCSLMZMQMPMPNMLAZAPADAPNAQASLMZMQMPMPNMLAZAPADAPNAQA9、表达照明灯具安装方式标注的文字代号表 达 内 容标 注 代 号 对 照英 文 代号汉语拼音代号本图集代号线吊式自在器线吊式固定线吊式防水线吊式吊线器式链吊式管吊式吸顶式或直附式嵌入式(嵌入不可进人的顶棚)顶棚内安装(嵌入可进人的顶棚)墙壁内安装台上安装支架上安装壁装式柱上安装座装CPCPCP1CP2CP3ChPSRCRWRTSPWCLHM XX1X2X3LGDRDRBRTJBZZH XX1X2X3LGDRDRBRTJBZZH(二)、管道工程图形符号管道及附件|管道的连接 |阀门 |卫生器具及水池 |设备及仪表管道及附件图 形 符 号说 明图 形 符 号说明管道： 用于一张图内只有一种管道四通连接管道： 用汉语拼音字头表示管道类别流向导管： 用图例表示管道类别坡向交叉管： 指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管 也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管 表示管道向后弯90雨水斗弯折管 表示管道向前弯90排水漏斗存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩 2、管道的连接图 形 符 号说 明图 形 符 号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接 3、阀门图 形 符 号说 明图 形 符 号说明阀门 用于一张图内只有一种阀门电动阀角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓(单口)化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式) 4、卫生器具及水池图 形 符 号说 明图 形 符 号说明水盆水纸 用于一张图只有一种水盆或水池立式洗脸盆洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头妇女卫生盆矩形化粪池 HC为化粪池代号立式小便器圆形化粪池除油池 YC为除油池代号放气井沉淀池 CC为沉淀池代号泄水井降温池 JC为降温池代号水封井中和池 ZC为中和池代号跌水井雨水口水表井 本图例与流量计相同 5、设备及仪表图 形 符 号说 明图 形 符 号说明泵 用于一张图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器 上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器 上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板 （三）、暖通工程图形符号1、线型图 形 符 号说 明图 形 符 号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线 2、风管及部件图 形 符 号说 明图 形 符 号说明风管送风管 上图为可见剖面下图为不可见剖面排风管 上图为可见剖面下图为不可见剖面风管测定孔异径管柔性接头 中间部分也适用于软风管异形管(天圆地方)弯头带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗锥形风帽插板阀 本图例也适用于斜插板送风口蝶阀回风口对开式多叶调节阀圆形散流器 上图为剖面下图为平面光圈式启动调节阀方形散流器 上图为剖面下图为平面风管止回阀防火阀电动对开多叶调节阀三通调节阀 3、通风空调设备图 形 符 号说 明图 形 符 号说明通风空调设备 左图适用于带传动部分的设备,右图适用于不带传动部分的设备加湿器空气过滤器电加热器消声器减振器空气加热器离心式通风机空气冷却器轴流式通风机风机盘管喷嘴及喷雾排管风机 流向:自三角形的底边至顶点挡水板压缩机喷雾式滤水器4、阀门图 形 符 号说 明图 形 符 号说明安全阀膨胀阀散热放风门手动排气阀散热器三通阀
