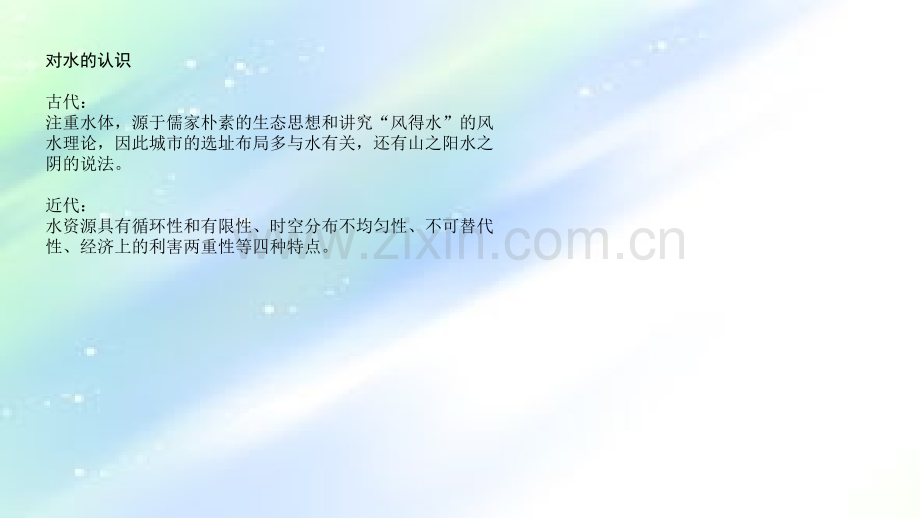

第三章水景工程对水的认识古代：注重水体，源于儒家朴素的生态思想和讲究“风得水”的风水理论，因此城市的选址布局多与水有关，还有山之阳水之阴的说法。近代：水资源具有循环性和有限性、时空分布不均匀性、不可替代性、经济上的利害两重性等四种特点。回顾：(风景园林设计要素）感受水人的本能接触水、观赏水、利用水设计要素中最迷人，最激发人兴趣浪漫主义色彩3.1水景概论3.1.13.1.1水水理水，原指中国传统园林的水景处理，现泛指各类园林中水景的处理。造山、理水是中国自然山水园的主要手法，园林中将“因水成景、由水得景”称为水景。水景工程是风景园林与水景相关的工程总称。3.1.23.1.2城市水体与风景园林水体的功能城市水体与风景园林水体的功能(1)排洪蓄水(2)造景(3)改善城市的生态环境、调节城市的小气候条件(4)开展水上各类活动与游览（组织航运，便利交通和繁荣经济；发展结合生产的水产事件）3.1.33.1.3风景园林水体的景观作用风景园林水体的景观作用(1)大的水面能将不同的风景园林空间及景点联系起来，从而形成整体效果，避免结构松散。(2)水面具有包容景观、映衬岸畔或水中景观的基底作用。(3)喷泉、瀑布等水景具有视觉上和听觉上的可赏性，能吸引人们的注意，形成景观的焦点和中心，并可形成一种其所在空间、位置上的尺度感。3.1.43.1.4风景风景园林水系规划的内容园林水系规划的内容(1)河湖的主要功能和划分等级，并由此确定一系列水工设施的要求和等级标准；(2)河湖近期和远期的规划水位（最高水位、常水位和最低水位）(3)河湖在城市水系中的任务（即功能作用）(4)城市水系的平面位置、代表性断面和高程(5)水工构筑物的位置、规格和要求。3.1.53.1.5水系规划常用数据水系规划常用数据(1)水位(2)流速(3)流量3.1.63.1.6风景园林水体分类风景园林水体分类(1)静水：指平坦、看不见水的流动的水体，呈现出安详、朴实的氛围，宁静收敛。(1)动水：具有生动、活跃、富有生命力的特征。A、位能动水：利用水位的落差形成。B、动能动水：利用压力将水喷出，以改变水的流动形式。3.23.2小型水阀小型水阀水闸在风景名胜区和城市园林中应用比较广泛，如承德避暑山庄东面的武烈河旱涝无常，为了保证游览季节有河景可观，采用橡皮坝控制，共设橡皮坝两处。橡皮坝在洪水时期可溢流放水，枯水季节可蓄水。3.2.13.2.1水闸的作用及分类水闸的作用及分类(1)进水闸(2)节制闸(3)分水闸3.2.23.2.2闸址选定闸址选定(1)闸孔轴心线与水流方向相顺应，使水流需通过时畅通无阻(2)避免在水流急弯处建闸，以免因剧烈的冲刷破坏闸墙与闸底。(3)选择地质条件均匀、承载力大致相同的地段，避免发生不均匀沉陷。3.2.33.2.3水闸结构水闸结构(1)地基(2)水闸地层结构A、闸底B、铺盖C、护坦D、海漫(3)水闸上层构筑A、闸墙B、翼墙C、闸墩3.2.43.2.4小型水闸结构尺寸选定小型水闸结构尺寸选定3.2.4.13.2.4.1须知数据：须知数据：外水位、内湖水位、湖底高程、安全超高、闸门前最远岸直线距离、土壤种类和工程性质、水闸附近地面高程及流量要求等。3.2.4.23.2.4.2须求数据须求数据（1）闸孔宽度（2）闸顶高程（3）闸墙高度（4）闸底板长度及厚度（5）闸墩的外形与尺寸（6）闸门3.33.3驳岸与护坡驳岸与护坡3.3.13.3.1驳岸（驳嵌）驳岸（驳嵌）3.3.1.13.3.1.1驳岸的定义和作用驳岸的定义和作用驳岸是用工程措施加工岸而使其稳固，以免遭受各种自然因素（风浪、降水、冻胀等）及人为因素的破坏，保护风景园林中的水体的设施，它建在水体边缘与陆地交界处。作用：（1）促进河岸生态系统恢复，形成美丽自然景观。（2）调节水源。（3）增强水体自净作用。3.3.1.23.3.1.2驳岸结构驳岸结构基础：基础：是驳岸的底层结构，为承重部分，上部重量经基础传给地基，因此要求基础坚固。墙体：墙体：驳岸主体结构，常用混凝土、毛石。砖等砌筑而成，也有用木板、毛板等材料作为临时性驳岸的材料。盖盖石石：又称压顶，为驳岸之顶端结构，其主要是增强驳岸的稳定性，阻止墙后的土壤流失，美化水岸线。垫层：垫层：为基础的下层，常用矿渣、碎石、碎砖等材料整平地坪，保证基础与土基均匀接触作用。基础基础桩桩：增加驳岸的稳定性，方式驳岸的滑移或倒塌的有效措施，并有加强土基的承载能力的作用。沉降缝：沉降缝：由于墙高不等，墙后土压力，地基沉降不均匀变化所必须考虑设置的断裂缝。伸缩缝：伸缩缝：避免因温度等变化引起破裂而设置的缝。3.3.1.33.3.1.3驳岸形式驳岸形式（1 1）硬驳岸：）硬驳岸：主要依靠墙自身的质量来保证岸壁稳定，抵抗墙后土壤的压力。A A、条石驳岸：、条石驳岸：用条石作基础，水泥砂浆砌大于400厚毛石，并用花岗岩条石作盖顶。施工时，条石的4或5个面需錾平，以银锭扣连接加固，使之结合紧密。B B、块石、块石驳岸驳岸：为园林水景中广泛使用的驳岸形式。石缝有凸缝、凹缝和平缝等不同的做法。C C、混凝土驳岸：有钢筋混凝土驳岸和素混凝土驳岸。、混凝土驳岸：有钢筋混凝土驳岸和素混凝土驳岸。（2 2）软驳岸：）软驳岸：是指非硬性材料砌筑的驳岸，如桩基驳岸或自然形成的生态驳岸等。A、竹木驳岸B、自然生态驳岸a、自然原型护岸b、自然型护岸：对于较陡的坡岸或冲蚀较严重的地段，不仅种植植被，还采用天然石材、木材护岸，以增强堤岸的抗洪能力。C、台阶式人工自然驳岸：对于防洪要求较高，而且腹地较小的河段，在必须建造重力式挡土墙时，也要采取台阶式的分层处理。（3 3）混合驳岸）混合驳岸（4 4）土工合成材料在驳岸中的运用）土工合成材料在驳岸中的运用A、土工织物B、土工膜C、土工格栅D、土工网E、土工复合材料（5 5）编织袋、编织布）编织袋、编织布3.3.1.43.3.1.4驳岸设计与工程技术要求驳岸设计与工程技术要求（1 1）破坏驳岸的主要因素）破坏驳岸的主要因素（2 2）驳岸平面位置与岸顶高程的确定）驳岸平面位置与岸顶高程的确定A、驳岸平面位置的确定B、岸顶高程的确定（3 3）驳岸设计）驳岸设计3.3.1.53.3.1.5驳岸设计实例驳岸设计实例3.43.4水池工程水池工程
