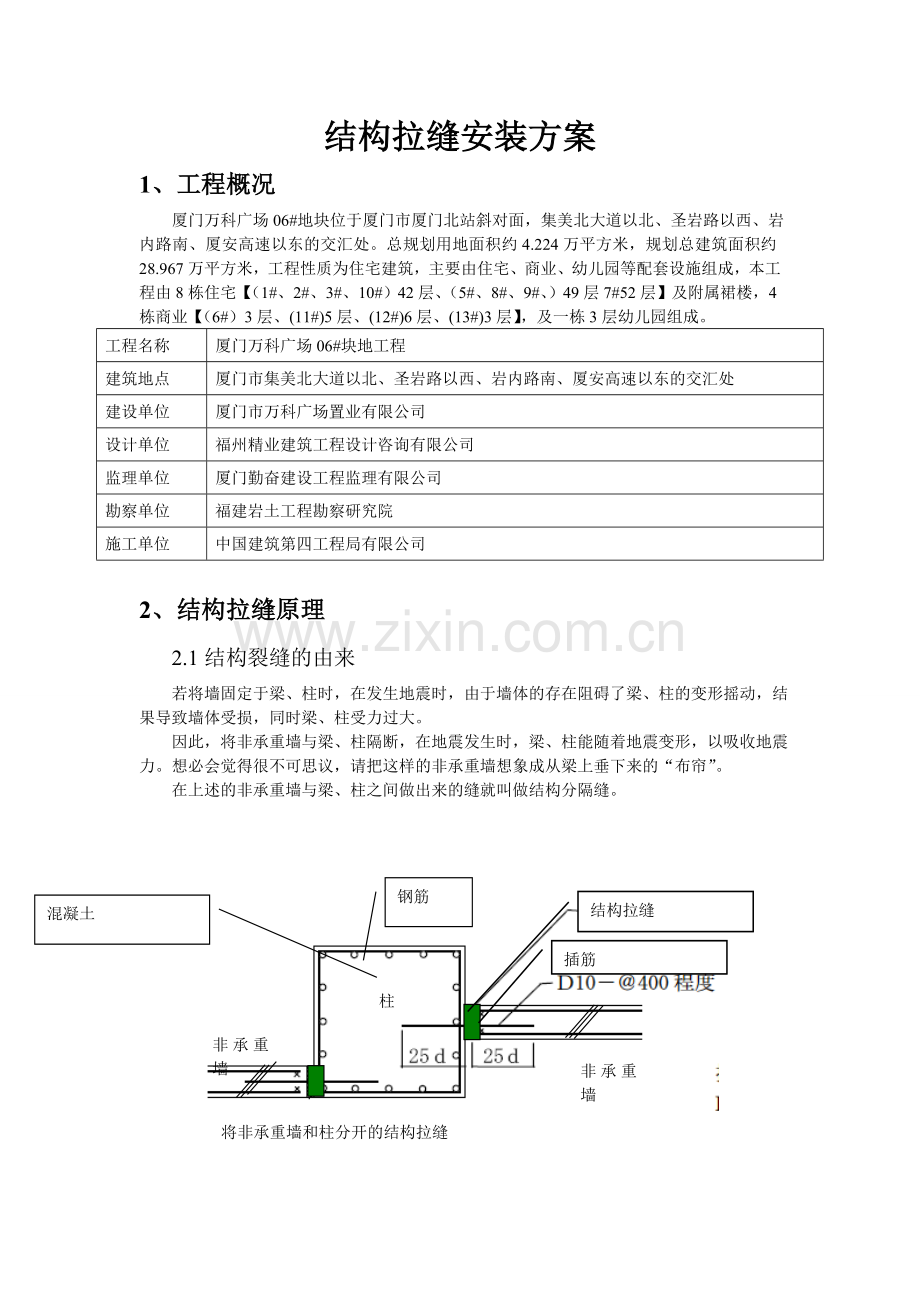

结构拉缝安装方案
1、工程概况
厦门万科广场06#地块位于厦门市厦门北站斜对面，集美北大道以北、圣岩路以西、岩内路南、厦安高速以东的交汇处。总规划用地面积约4.224万平方米，规划总建筑面积约28.967万平方米，工程性质为住宅建筑，主要由住宅、商业、幼儿园等配套设施组成，本工程由8栋住宅【（1#、2#、3#、10#）42层、（5#、8#、9#、）49层7#52层】及附属裙楼，4栋商业【（6#）3层、(11#)5层、(12#)6层、(13#)3层】，及一栋3层幼儿园组成。
工程名称
厦门万科广场06#块地工程
建筑地点
厦门市集美北大道以北、圣岩路以西、岩内路南、厦安高速以东的交汇处
建设单位
厦门市万科广场置业有限公司
设计单位
福州精业建筑工程设计咨询有限公司
监理单位
厦门勤奋建设工程监理有限公司
勘察单位
福建岩土工程勘察研究院
施工单位
中国建筑第四工程局有限公司

2、结构拉缝原理
2.1结构裂缝的由来
若将墙固定于梁、柱时，在发生地震时，由于墙体的存在阻碍了梁、柱的变形摇动，结果导致墙体受损，同时梁、柱受力过大。
因此，将非承重墙与梁、柱隔断，在地震发生时，梁、柱能随着地震变形，以吸收地震力。想必会觉得很不可思议，请把这样的非承重墙想象成从梁上垂下来的“布帘”。
在上述的非承重墙与梁、柱之间做出来的缝就叫做结构分隔缝。

柱
非承重墙
非承重墙

混凝土
钢筋

结构拉缝
将非承重墙和柱分开的结构拉缝
插筋

2.2结构拉缝的必要性

在采用钢筋混凝土框架结构的情况下，地震发生之际，让柱、梁随着地震力变形、摇动，以削减地震力，防止建筑物主体倒塌受损。

3、 结构拉缝安装做法
3.1结构拉缝安装做法
1、 根据构造柱尺寸选取适合的结构拉缝，
2、 将结构拉缝安装于构造柱板跟柱交接位置，构造柱钢筋穿过结构拉缝，
3、 用φ8钢筋上下两道，上面四根钢筋，下面四根钢筋将结构拉缝固定住，如图1、图2所示。

图1

图2

3.2结构拉缝位置
图一为1#、10#楼结构拉缝位置，
图二为2#、3#、5#、7#、8#、9#楼结构拉缝位置。详附件。

1#、10#楼结构拉缝位置图

2#、3#、5#、7#、8#、9#结构拉缝位置图
