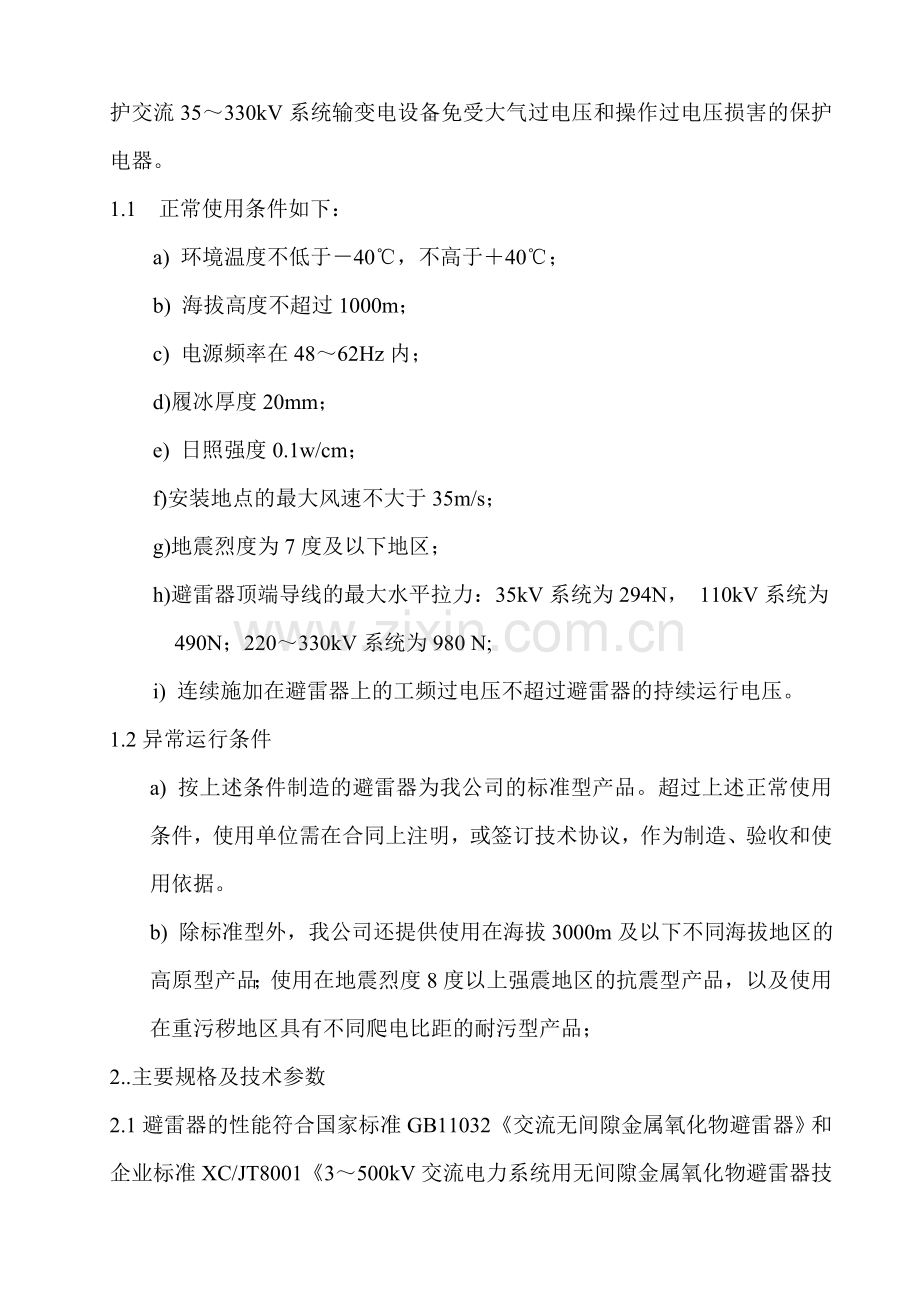

35330kV系统用无间隙金属氧化物避雷器 使 用 说 明 书二零零八年三月1 用途及适用范围35330kV系统用无间隙金属氧化物避雷器（以下简称避雷器）是用于保护交流35330kV系统输变电设备免受大气过电压和操作过电压损害的保护电器。1.1 正常使用条件如下：a) 环境温度不低于40，不高于40；b) 海拔高度不超过1000m；c) 电源频率在4862Hz内；d)履冰厚度20mm；e) 日照强度0.1w/cm；f)安装地点的最大风速不大于35m/s；g)地震烈度为7度及以下地区；h)避雷器顶端导线的最大水平拉力：35kV系统为294N， 110kV系统为490N；220330kV系统为980 N;i) 连续施加在避雷器上的工频过电压不超过避雷器的持续运行电压。1.2异常运行条件a) 按上述条件制造的避雷器为我公司的标准型产品。超过上述正常使用条件，使用单位需在合同上注明，或签订技术协议，作为制造、验收和使用依据。b) 除标准型外，我公司还提供使用在海拔3000m及以下不同海拔地区的高原型产品；使用在地震烈度8度以上强震地区的抗震型产品，以及使用在重污秽地区具有不同爬电比距的耐污型产品；2.主要规格及技术参数2.1避雷器的性能符合国家标准GB11032交流无间隙金属氧化物避雷器和企业标准XC/JT80013500kV交流电力系统用无间隙金属氧化物避雷器技术条件的规定。2.2避雷器的主要规格及技术参数见表1表3，外形尺寸见附图。3 结构与原理35330kV系统用无间隙金属氧化物避雷器由主体元件、绝缘底座、接线盖板、均压环等组成。避雷器内部采用有良好伏安特性氧化锌电阻片作为主要元件，在大气过电压和操作过电压下，氧化锌电阻片呈现低阻值，避雷器的残压被限制在允许值以下，从而对被保护设备提供可靠保护。避雷器的主体元件是密封的，每台产品出厂前均用核质谱仪进行密封检漏。避雷器带有压力释放装置，当避雷器在异常情况下动作而使内部气压升高时，能及时释放内部压力，避免瓷套炸裂。额定电压35110kV系列避雷器由1节元件组成。额定电压220330kV系列避雷器由2节元件组成。额定电压200330kV系列避雷器外部带有均压环。35330kV系列避雷器采用常压和微正压两种结构，内部充高纯度干燥N2或SF6气体。微正压结构避雷器内部气体压力略大于大气压力，外部潮湿气体很难进入其内部，这使避雷器的抗潮能力大为提高。微正压结构避雷器在每个元件上装有一个自封阀，以便用户对产品的密封状态进行测试。自封阀也可作为现场补压的充气口。4.安装与调整4.1 避雷器的外形尺寸和安装尺寸见附图，顶部高压引线和放电计数器或运行监测器的安装尺寸也在附图及表4中示出。在安装前需用槽钢或角铁制作1个牢固的钢架固定在混凝土基础上，架上预先按安装孔距开出光孔。安装避雷器的地脚螺栓要求垂直，混凝土基础钢架要求水平。4.2 首先将绝缘底座固定在基础钢架上，然后按顺序安装连接板、主体元件（多节元件避雷器的安装顺序应严格按元件编号依次由大到小进行安装，各节之间严禁互换。例如：220kV系统用避雷器元件为2节，其安装顺序为先装元件2、再装元件1），接线盖板、均压环等。避雷器不得倒置或倾斜，瓷套伞裙朝下。避雷器中心线顶端相对于铅直线的倾斜距离不得大于避雷器总高的1.5%。放电计数器安装在基础钢架上，其高压接线端接在绝缘底座上。4.3避雷器的铭牌标志应位于正前方。5 用户需知 5.1 避雷器在装箱、开箱、运输、贮存和安装过程中，都必须“正置立放”,不得倒放、斜放或倒运。注意要避免避雷器受到冲击和碰撞，特别不能损坏主体元件两端的放压板。如发现“倒置”或“碰撞”应经过仔细检查，确认内部结构无损坏时，方可安装使用。若有损坏，请及时通知生产厂家进行更换。5.2用汽车运输避雷器的时速为：高速路不大于80 km/h，二级路不大于60km/h，三级路不大于30km/h。5.3 避雷器在安装使用前，应存放在清洁、干燥的房间内，不得受到腐蚀性气体或液体的腐蚀。5.4 避雷器内充有高纯度干燥N2或SF6。因此，未得到生产厂家的允许，用户不得随意拆卸，以免破坏密封，使内部受潮损坏。5.5 避雷器起吊时，挂钩应挂在上法兰的4个安装孔上，或连同包装箱一起起吊。5.6 安装、定期检查避雷器在安装投入运行前后和定期检查时，都要对避雷器进行仔细的检查和测试，将测试结果记入专用手册，以便分析比较，并作为定期检查时参考。记录的项目应包括检测的时间、温度、相对湿度、气压、产品编号、额定电压和测量数据等。具体检测项目有:5.6.1 放电计数器检查在投入运行时记录其初始数字，以后每月或遇雷电后应检查一次。5.6.2 避雷器检查避雷器检查一般每年一次。检查的重点是螺钉、螺母的松紧；瓷套是否脏污损坏；元件的腐蚀；高压引线和接地线的松紧程度。5.6.3 绝缘电阻测量绝缘电阻测量一般每年一次。用5000V绝缘电阻测量仪测量元件的绝缘电阻，其阻值应在30000M以上，并和以前的数据进行比较。5.6.4 持续电流测量用阻性电流测量仪，测量避雷器在持续运行电压下的阻性电流，以便对避雷器进行监视和分析比较。5.6.5 用直流1mA测量装置(直流电压脉动部分应不超过+1.5)，测量避雷器或元件在直流1mA下的直流参考电压和0.75直流1mA电压下的微安值。 对于污秽地区，除上述检测项目外，还要定期进行清洗。特别是瓷套表面。注:第5.6.3项、第5.6.4项及第5.6.5项试验应选择晴朗天气。测量前瓷套表面要清洁或屏蔽，以减小测量误差。5.7 用户在遵守本规定条件下使用，自发货日起，2年内如有质量不良者，我公司负责三包。表1 5kA避雷器技术参数避 雷 器型 号避雷器额定电压kV (有效值)系统电压等级避雷器持续运行电压直流参考电压kV2ms方波电流A陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压持续电流阻性分量mA备 注kV（峰值）Y5W551/134Y5W551/130Y5W551/12551515135353540.840.840.87373734004004001541501451341301251141121100.140.140.14操作冲击电流500AY5W552.7/134Y5W552.7/130Y5W552.7/12552.752.752.735353542.242.242.27674734004004001541501451341301251141121100.140.140.14Y5W554/134Y5W554/130Y5W554/12554545435353543.243.243.27674734004004001541501451341301251141121100.140.140.14Y5W584/215Y5W584/221Y5W590/235Y5W590/224Y5W594/2348484909094636363636367.267.272.572.575.21221211301281346006006006006002452542702582702152212352242341811882011901980.200.200.200.200.20操作冲击电流1kAY5W596/250Y5W5100/260Y5W5102/266Y5W5108/281Y5W5116/3029610010210811611011011011011075.078.079.68490.51401451481571686006006006006002882993053233382502602662813022132212262392560.200.200.200.200.20Y5W5192/500Y5W5200/520Y5W5204/532Y5W5216/562Y5W5228/593192200204216228220220220220220150156159168.5177.82802902963143316006006006006005605825946306655005205325625934264424524785020.250.250.250.250.25表2 10kA避雷器技术参数避 雷 器型 号避雷器额定电压kV(有效值)系统电压等级避雷器持续运行电压直流参考电压kV2ms方波电流A陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压持续电流阻性分量mA线路放电等级备注kV（峰值）Y10W551/134Y10W551/130Y10W551/12551515135353540.840.840.87373734004006001541501451341301251141121100.200.200.20操作冲击电流500AY10W552.7/134Y10W552.7/130Y10W552.7/12552.752.752.735353542.242.242.27575754004006001541501451341301251141121100.200.200.25Y10W554/134Y10W554/1305454353543.243.276766006001541501341301141120.150.20Y10W584/215Y10W590/235Y10W590/224Y10W594/234849090946363636367.272.572.575.21221301281346006006006002452702582702152352242341812011901980.200.200.200.202222操作冲击电流1kAY10W596/250Y10W5100/260Y5W5102/266Y10W5108/281Y10W5116/302Y10W5126/3029610010210811612611011011011011011075.078.079.684.090.598.31401451481571681836006006006006006002802912973153383672502602662813023282132212262392562790.250.250.250.250.250.25222222Y5W5192/500Y5W5200/520Y5W5204/532Y5W5216/562192200204216220220220220150156159168.52802902963148008008008005605825946305005205325624264424524780.250.250.250.253333Y10W5288/698Y10W5300/727Y5W5306/742Y10W5312/760Y10W5324/789288300306312324330330330330330219228233237246408425433442459100010001000100010007828148318478806987277427607895936186306436680.300.300.300.300.3044444表3 20kA避雷器技术参数避 雷 器型 号避雷器额定电压kV (有效值)系统变压器等级避雷器持续运行电压直流参考电压kV2ms方波电流A陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压持续电流阻性分量mA线路放电等级kV（峰值）Y20W5200/56620022016030412006345664640.304表 4 主要产品尺寸、重量表名 称型 号元件高度h2大伞外径3mm小伞外径2mm瓷件杆径1mm均压环外径Kmm均压环下沉Lmm元件数量节爬电距离mm接线尺寸使用海拔高度m参考重量kg整体瓷底座备注产品总高Hmm底座高度h1mm外形图安装尺寸安装螺栓规格Y5W5,Y10W5-515580225022013511860图3a3000741005182图1图3bM12602mS方波400AY5W5,Y10W5-96126W142831028018013150图3a30001941704252图2图3cM16802mS方波600AY5W5,Y10W5-96126WG155931028018013906图3a30002101835252图2图3cM16802mS方波600AY5W5,Y10W5-192216W142831028018085036026300图3a30001943138252图2图3cM16802mS方波800AY5W5,Y10W5-192216WG155931028018085036027812图3a30002103400252图2图3cM16802mS方波800AY10W5-288330WG1694351311205112073529075图4c30005803820314图4a图4bM241002mS方波1000AY10W5-288330WG18243653352051120735211253图4c30006304080314图4a图4bM241002mS方波1000AY5WT5,Y10WT5-414280221513511664图3a3000841005182图1图3bM12602mS方波400AY5WT5,Y10WT5-828480221513523328图3a30001681810182图1图3bM12602mS方波400A注：表中安装螺栓规格仅作参考，若有异议请用户自行解决。
