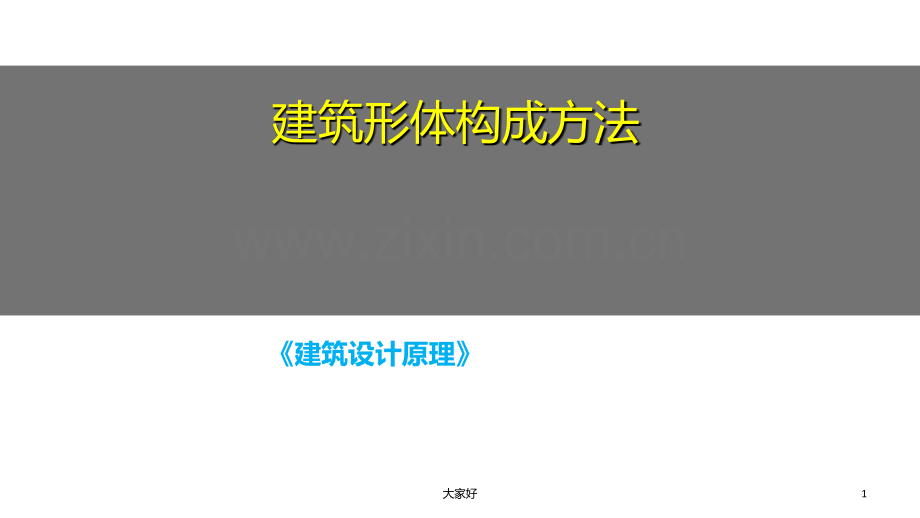

形体构成方法(完稿).ppt

建筑形体构成方法建筑设计原理大家好 1目录1、基本形体的体型变换 2、形体与形体的构成关系 3、多元形体的构成方式 人们首先是从外部感知建筑的形体，而后逐步体验到内部空间的构成。当构成建筑内部空间形态时，必然同时构成建筑的外部体量形态，建筑体量的相互联系又构成建筑的外部空间形态。建筑体量是其内部空间构成的外部表象，是空间构成的结果。两者具有正负的反转关系。大家好第一章一基本形体的体型变换 建筑基本形体有立方体、柱体、锥体、球体，任何复杂的建筑形体均可简化为基本形体的组合。建筑的基本形体为最简单的几何体，其特点是单纯、精确、完整、富有逻辑性。它们各自具有明显的不同的视觉表情和强烈的表现力，容易使人感知和理解。增加 削减 拼镶 膨胀 收缩 分裂 旋转 扭曲 倾斜建筑形态构成 蒋学志编著 建筑空间组合论 彭一刚著 建筑形态设计基础同济大学 ABBS 建筑论坛等网络资源参 考文 献大家好 3+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜第一章 基本形体的体型变换 1.1 增 加在基本形体上增加某些附加形体，附加体应处于从属地位。过多及过大的附加体会影响基本形体的性质。大家好 4+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜第一章 基本形体的体型变换 台北市立美术馆（台湾高而潘建筑事务所，1983）大家好 5+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜第一章 基本形体的体型变换 上海城市规划展示厅大家好 6+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.2 削 减 在基本形体上增加某些附加形体，附加体应处于从属地位。过多及过大的附加体会影响基本形体的性质。美国艾佛森美术馆 北京中银大厦（贝聿铭，1999）第一章大家好 7+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.3 拼 镶不同质感的材料、不同形状的表层并置、衔接，并作凹凸的变化，造成形体上不同特性部分的对比变化。福建省图书馆 清华大学设计中心楼（胡绍学 2001）第一章大家好 8+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.4 膨 胀基本形体在各个方向或某些方向向外鼓出，使边棱、外表面成为曲线和曲面，使规则的几何体具有弹性和生长感。天津体育中心主馆（1994）第一章大家好 9+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.5 收 缩形体垂直面沿高度渐次后退，使体量逐渐减小的变化。反之也可以自上而下收缩，造成形体上大小，产生倒置感。大连银帆宾馆（1987）河南省博物馆（齐康，1998）第一章大家好 10+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.6 分 裂基本形体被切割后进行分离，形成不同部分的对立，产生相互吸引。可使形体完全分开，也可局部分裂，但应保持整体统一性和完整感。东京大同生命大厦（黑川纪章）中国国际展览中心第一章大家好 11+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.7 旋 转形体依一定方向旋转，一般在水平方向旋转的同是地，也可作垂直方向的上升运动，使之产生强烈的动态和生长感。上海博物馆（邢同和等，1996）纽约古根汉姆美术馆（赖特，1959）第一章大家好 12+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.8 扭 曲 基本形体在整体或局部上进行扭转或弯曲，使平直刚硬的几何形体具有柔和、流动感。包括顶面和侧面的扭曲。朗香教堂（勒柯布西耶，1950-1954）维特拉家具博物馆（弗兰克 盖里，1989）朗香教堂（勒 柯布西耶，1950-1954）第一章大家好 13+增加 削减 拼镶膨胀收缩 分裂旋转扭曲倾斜基本形体的体型变换 1.9 倾 斜 形体的垂直面与基准面（地面）成一定角度的倾斜，也可使部分边棱或侧面倾斜，造成某种动势人，但仍应保持整体的稳定感。德累斯顿UFA 综合电影院（蓝天组 1998）第一章大家好 14第二章二形体与形体的构成关系 分离 接触相交 连接建筑形态构成 蒋学志编著 建筑空间组合论 彭一刚著 建筑形态设计基础同济大学 ABBS 建筑论坛等网络资源参 考文 献大家好 15+分离接触相交连接第二章 形体与形体的构成关系 形体的分离关系要求这几种形式彼此之间要互相靠近，或者要有共同的视觉特点，如形状、材料或色彩等。2.1 分 离香港时代广场（香港王欧阳事务所，1993）大家好 16+分离接触相交连接第二章 形体与形体的构成关系 2.1 分 离西肋经纬地球科学馆广州花园酒店（1984）大家好 17+分离接触相交连接第二章 形体与形体的构成关系 2.1 分 离加拿大多伦多市政厅 广州世界贸易中心（1993）大家好 18+分离接触相交连接第二章 形体与形体的构成关系 2.1 分 离德国波恩国家艺术展览馆（格斯塔夫 裴客尔 1986 1992）大家好 19+分离 接触相交连接2.2 接 触 边缘与边缘的接触这类关系要求两种形式要有共同的边缘，并能绕着那个边缘旋转。面与面的接触这类关系要求两种形式有彼此平行的平坦表面。第二章 形体与形体的构成关系 大家好 20+分离 接触相交连接2.2 接 触 石打水坝资料馆（入江轻一）（即Ishiuchi Dam博物馆）第二章 形体与形体的构成关系 大家好 21+分离 接触相交连接2.2 接 触 德国法兰克福欧宝 克赖泽尔办公楼（SOM 事务所+理查德 基廷）第二章 形体与形体的构成关系 大家好 22+分离 接触相交连接 形体相交关系要求几种形式彼此的空间贯穿，这些形体不需要任何视觉上的特点。2.3 相 交 第二章 形体与形体的构成关系 大家好 23+分离 接触相交连接2.3 相 交 第二章 形体与形体的构成关系 高知县立坂本龙马纪念馆（高桥晶子，高桥宽）大家好 24+分离 接触相交连接2.3 相 交 第二章 形体与形体的构成关系 高志会馆（黑川纪章，1986）大家好 25+分离 接触相交连接2.3 相 交 第二章 形体与形体的构成关系 深圳市少年宫 大家好 26+分离 接触相交连接2.3 相 交 第二章 形体与形体的构成关系 日本横滨市大学医学部附属医院住院楼（松田平田、伊藤喜三郎建筑研究所1991）西北侧外观平面大家好 27+分离 接触相交连接2.4 链 接大阪住吉的长屋（安藤忠雄 1976）第二章 形体与形体的构成关系 大家好 28+分离 接触相交连接2.4 链 接第二章 形体与形体的构成关系 天津水上公园熊猫馆大家好 29+分离 接触相交连接2.4 链 接第二章 形体与形体的构成关系 德国乌尔姆国际友谊展览馆（理查德 迈耶）鸟瞰图二层平面大家好 30+分离 接触相交连接2.4 链 接第二章 形体与形体的构成关系 深圳期货交易大厦（左肖思事务所）新梅田大厦（原广司）大家好 31+分离 接触相交连接2.4 链 接第二章 形体与形体的构成关系 巴西议会大厦大家好 32第三章三多元形体的构成方式 建筑形态构成 蒋学志编著 建筑空间组合论 彭一刚著 建筑形态设计基础同济大学 ABBS 建筑论坛等网络资源参 考文 献多元形体可组合成具有不同表现力的群体形象，使人产生不同的视觉、心理感受。同时，也可采用暗示和隐喻的手法，使形体构成不仅有鲜明的个性，也可给人以丰富的联想。集中式 串联式放射式 框格式 垒积式 组团式 轴线式 自由式大家好 33+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 第三章 多元形体的构成方式3.1 集中式 集中式 在一个中心形体周围组合一系列次要形体，中心形体要求有几何的规则性、位置集中的形式，如球体、圆柱或多面体。集中式是一种理想的形式，它们可以具体表现神圣或崇高的场所，或纪念具有重要意义的人物或事件。大家好 34+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 第三章 多元形体的构成方式重庆人民大礼堂（1954）大家好 35+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 第三章 多元形体的构成方式日本东京都葛西临海水族园（古口吉生，1985）大家好 36+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 第三章 多元形体的构成方式福冈海边某建筑（黑川纪章，1989）福冈海边某建筑（黑川纪章，1989）大家好 37+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式2.2 串联 式串联式 重复形体的线式序列费城宾夕法尼亚大学理查医药研究楼（路易斯 康，1958 1960）第三章大家好 38+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式法国波尔多法院第三章大家好 39+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式吉林冰球馆（1986）第三章大家好 40+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式全国政协北戴河休养所（1984）第三章大家好 41+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式3.3 放射式 放射式 线式形体组合从一中心形体放射状扩展。第三章亚历山大图书馆设计竞赛（泽维 霍克，1989）大家好 42+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章独岛博物馆 一层平面大家好 43+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章德国通讯和技术中心（盖里，1995）南立面一层平面大家好 44+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式4.4 框格式最常见的网格是以正方形的几何形体为基础的，因为它的几个量度相等，而且它的两个方向对称，所以一个正方形的网格基本上是中性的，不分等级而且没有方向性的。它可以用来围起一个形体的若干 个面，并以重复性的、满铺的几何形体使它们得到统一。第三章框格式 在网格结构或三度网格的范围中组合的形体。大家好 45+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章 结构框架 带附属空间的框架 立方体亥吞巴奇住宅（圣莫尼卡，1971 1973 年）大家好 46+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式3.5 垒积式德，福林特文化中心（荷兰，奥诺 格瑞纳，1975 1997）第三章大家好 47+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章亨格罗低层高密度住宅区（荷兰，彼得 布罗姆 1972 1973 年）大家好 48+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章圣穹长屋“梦特利尔67”住宅 大家好 49+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章爱荷华激光实验室立面（盖里）大家好 50+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式3.6 组团式根据位置接近，共同的视觉特性或共同的关系组合的形体。第三章大家好 51+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章广州天河体育中心（1987）深圳大学中心广场（1988）大家好 52+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章广州西汉南越王墓博物馆（莫伯治，何镜堂，1988-1993）大家好 53天坛总体平面+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章大家好 54+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式 第三章德国乌尔姆某办公建筑群（理查德 迈耶）大家好 55+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式2.7 轴线式 第三章美国加利福尼亚Spar 镇方案（莫斯）大家好 56+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式2.7 轴线式 第三章轴线的旋转形成空间的对比效应 大家好 57+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式2.7 轴线式 第三章广岛市现代美术馆（黑川纪章，1988）建筑运用轴线的引导而自由地转折 大家好 58+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式3.8 自由式第三章东立面美国盖蒂中心（理查德 迈耶，1984 1997）轴测大家好 59+集中式 串联式放射式 框格式垒积式 组团式轴线式 自由式 多元形体的构成方式3.8 自由式第三章烟台图书创作中心总平面 大家好 60基本形体的体型变换 1、集中式 2、串联式 3、放射式 4、框格式 5、垒积式 6、组团式 7、轴线式 8、自由式 1、分离 2、接触 3、相交 4、连接 1、增加 2、削减 3、拼镶 4、膨胀 5、收缩 6、分裂 7、旋转 8、扭曲 9、倾斜 总 结建筑形态构成 蒋学志编著 建筑空间组合论 彭一刚著 建筑形态设计基础同济大学 ABBS 建筑论坛等网络资源参 考文 献1形体与形体的构成关系 2多元形体的构成方式 3大家好 61谢谢thanks大家好 62结束大家好 63
