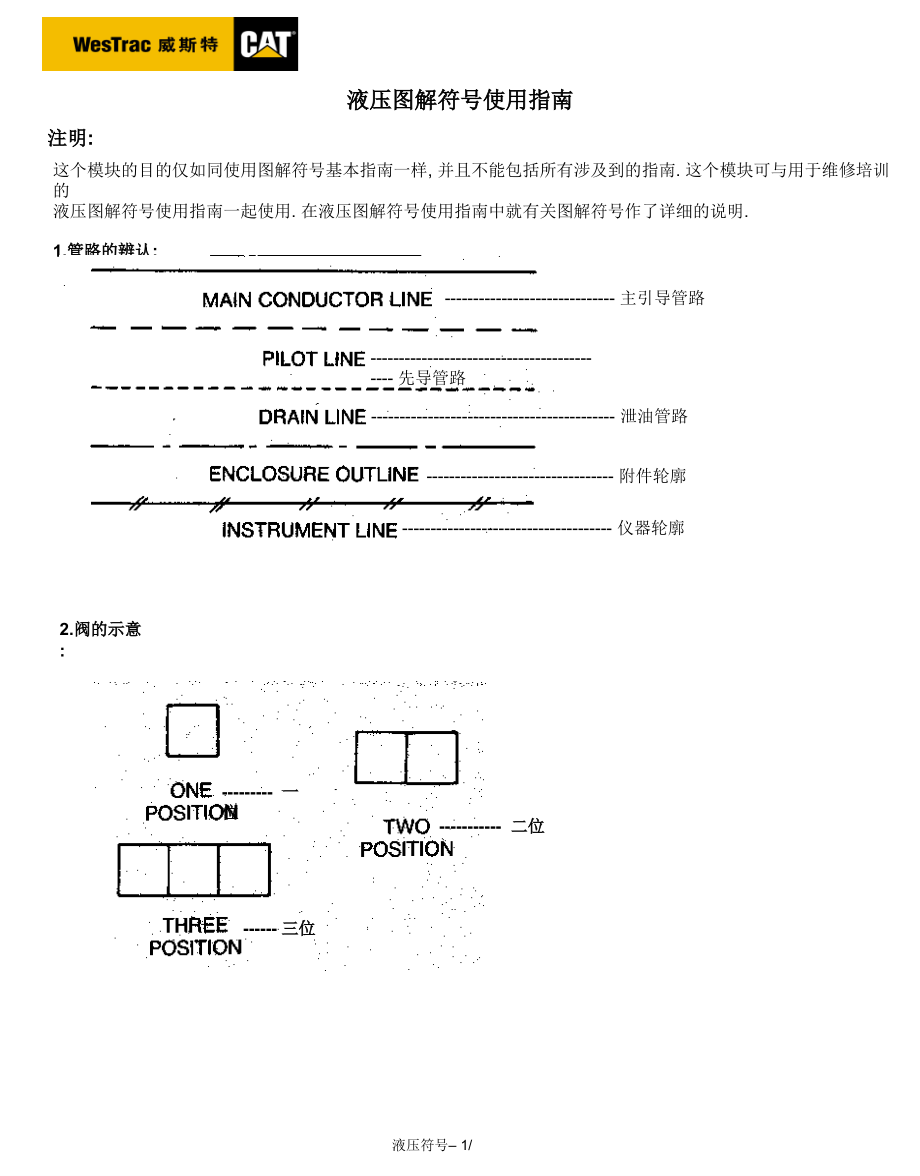

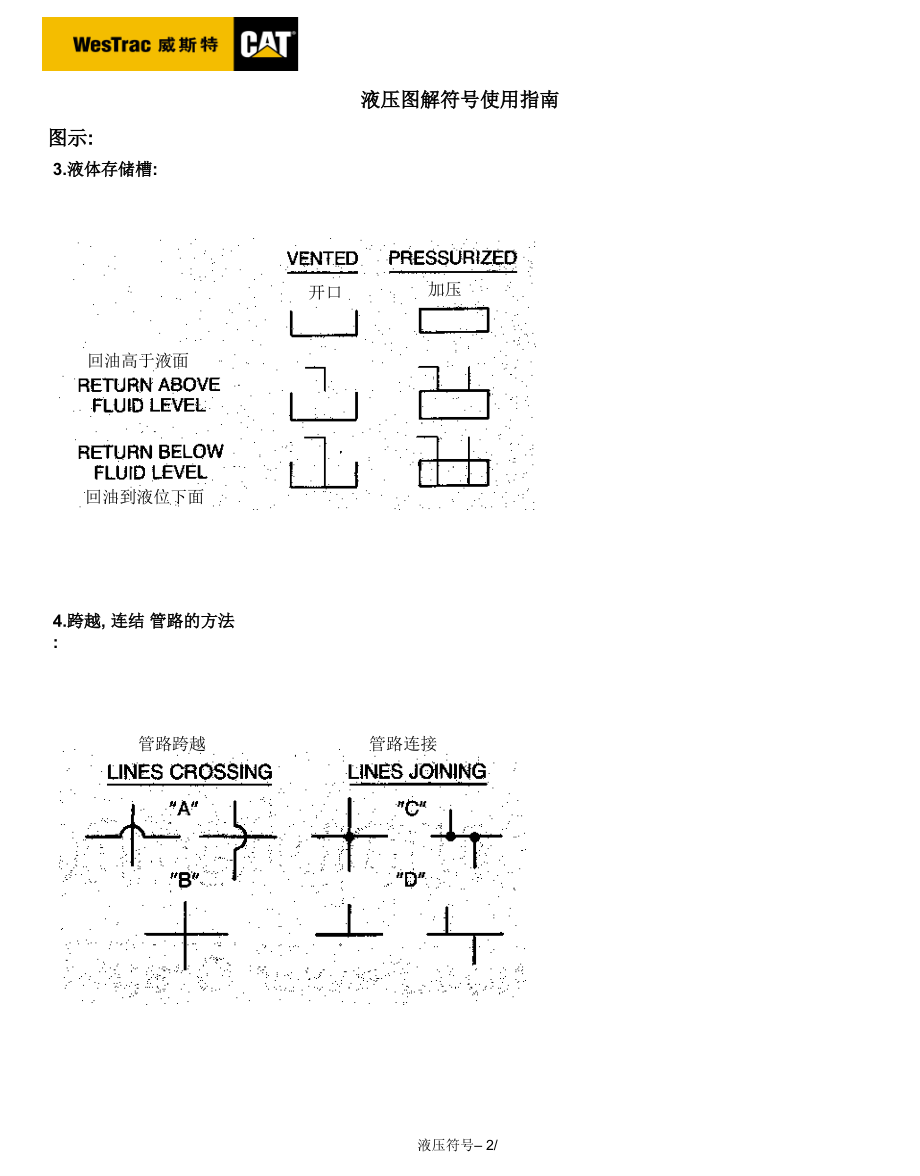

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,液压图解符号使用指南,注明,:,这个模块的目的仅如同使用图解符号基本指南一样,并且不能包括所有涉及到的指南,.,这个模块可与用于维修培训的,液压图解符号使用指南一起使用,.,在液压图解符号使用指南中就有关图解符号作了详细的说明,.,1.,管路的辨认,:,-,主引导管路,-,先导管路,-,泄油管路,-,附件轮廓,-,仪器轮廓,2.,阀的示意,:,-,一位,-,二位,-,三位,液压符号,1/,液压图解符号使用指南,图示,:,3.,液体存储槽,:,开口,加压,回油高于液面,回油到液位下面,4.,跨越,连结 管路的方法,:,管路跨越 管路连接,液压符号,2/,液压图解符号使用指南,图示,:,5.,阀的油口,:,-,二通,-,四通,-,三通,6.,液体的调节器,:,滤清器或过滤器,分离器 滤清器分离器,手排放,自动排放,液压符号,3/,液压图解符号使用指南,图示,:,7.,基本部件符号,:,液压符号,-4,泵或马达 液体调节器,控制阀 弹簧,限制 管路限制,(,固定的,),-,二组泵,主 辅,弹簧,(,可调整的,),变化性,管路限制,(,可变,),管路限制,(,可变,和压力补偿,压力补偿,泵,(,变量和压力补偿,),液压图解符号使用指南,图示,:,8.,补充的部件符号,:,液压符号,5/,能量三角形,液压 压缩空气,测量,压力 温度 流量,旋转轴,单向的 双向的,9.,先导控制符号,:,-,释放压力,外部回油 内部回油,遥控供给油压,单一或全部 内部供给油压,液压图解符号使用指南,图示,:,10.,手控制符号,:,液压符号,5/,推,拉 手柄,一般的手动,踏板,按扭,弹簧,11.,蓄能器,:,弹簧负荷 加重创 氮气填充,液压图解符号使用指南,图示,:,12.,组合控制,.:,液压符号,5/,-,电磁阀或手,-,电磁阀和先导,-,电磁阀和先导或手,13.,电气控制,:,电磁阀,电控马达,(,可反转,),14.,多功能控制,:,-,伺服,-,热量,-,制动,液压图解符号使用指南,图示,:,15.,液压缸和气缸,:,液压符号,5/,单作用 双作用,-,单端杆,-,双端杆,16.,液压泵,:,定量泵 无补偿变量泵,液压图解符号使用指南,图示,:,15.,液压缸和气缸,:,液压符号,5/,
