钢筋计算规则.ppt

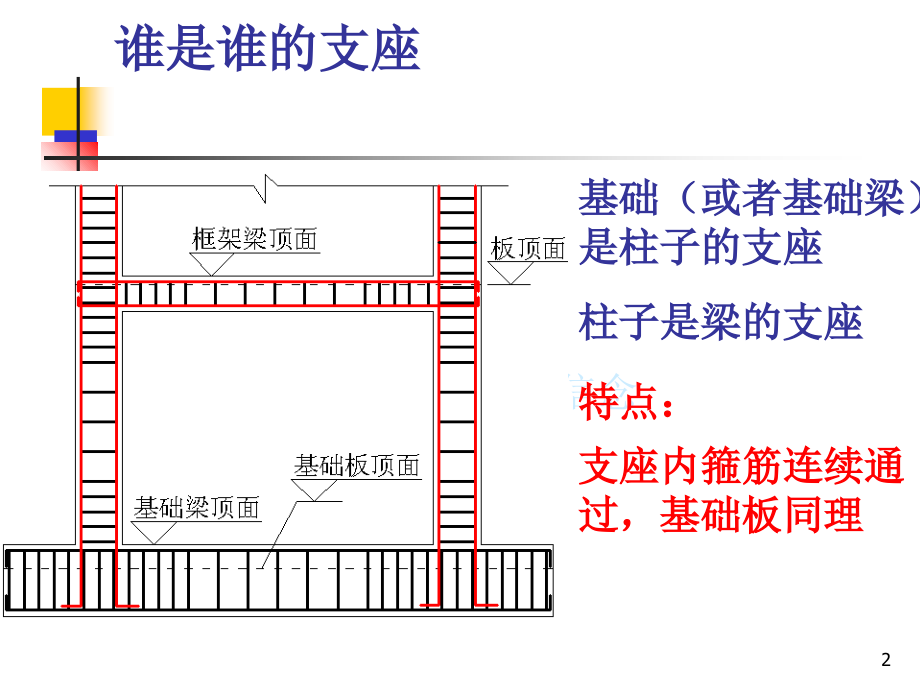

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,技术,信念,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,技术,信念,钢筋知识点串讲,Monday,October 26,2026,1,谁是谁的支座,基础（或者基础梁）是柱子的支座,柱子是梁的支座,特点：,支座内箍筋连续通过，基础板同理,2,梁（或墙）是板的支座,与梁平行的钢筋不进入梁内,谁是谁的支座,3,平法构造关于钢筋锚固的若干要点一,要点一,：结构各类构件的连接关系（支座）问题。具体为：,基础结构为柱及剪力墙的支座，柱为框架梁的支座，梁为板的支座，剪力墙为板或梁的支座,。,要点二,：抗震框架梁下部钢筋在中间支座的直锚长度，应为过柱中线加5d与laE的较大者。如果贯穿支座到梁跨下某部位连接，应经设计人出具变更。,要点三,：边柱的止锚区宽度为过柱中线加5d至柱纵筋内侧之间的距离。抗震梁受拉钢筋在边柱支座锚固，当直锚时应laE且应进入止锚区后再截断；当弯锚时，应使直段0.4laE且应进入止锚区后再弯钩，弯钩长度为15d即可。,5,平法构造关于钢筋锚固的若干要点二,要点四,：受力纵筋的锚固不应全走混凝土保护层，如果不可避免，当直锚时应在laE的纵筋锚固长度范围设置箍筋，相当于锚固纵筋外侧配置对其有约束效果的横向钢筋；当弯锚时可使水平锚固段走保护层（水平锚固段最好也设置横向约束钢筋），但弯钩段应扎入钢筋混凝土内（不应再走保护层）。,要点五,：当两构件重叠时，其同向钢筋应取较大者设置，但不需重复设置。,要点六：剪力墙身第一根竖向筋距暗柱或端柱纵筋的距离，为墙身竖向筋间距的1/2；剪力墙第一根水平筋距暗梁纵筋的距离，为墙身水平筋间距的1/2；,楼板的第一根钢筋距相平行梁纵筋的距离，为板筋间距的1/2。,要点七：,节点内各根同向锚固钢筋应有最小间距，不应平行接触。,6,平法构造关于构件钢筋连接的若干要点,要点一：受力纵筋“能通则通”，可以贯穿多层或多跨。,要点二：构件中的受力钢筋的连接应按搭接长度在规定的连接区域连接，例如柱纵筋的连接，梁通长钢筋的连接。,要点三：构件中的,构造钢筋,，如架立筋、侧面构造筋等按构造交错,搭接长度,连接，通常取,150,。,要点四：构件中的,分布钢筋,，按,5d,交错长度与同向受力筋连接。,要点五：构件中的受扭筋，按照受拉钢筋的要求锚固和连接。,7,基础梁主筋（梁不外伸）,上(下)贯通筋长度总外边长-保护层*2+（h-保护层*2）/2,*2,多余钢筋按右图处理,8,基础梁箍筋长度（梁不外伸）,大箍筋长度（h-保护层*2）+（b-保护层 *2）*2+1.9d*2+max(10d,75mm)*2+8d,10,基础梁箍筋根数（梁不外伸）,左边支座处加密箍筋根数（左支座宽-保护层）/加密间距+1,中间支座处加密箍筋根数支座宽/加密间距+1,右边支座处加密箍筋根数（右支座宽保护层）/加密间距+1,柱边加密箍筋根数（1.5梁高-50）/加密间距+1,非加密箍筋根数（净跨-左右加密区）/非加密间距-1,12,基础梁主筋（梁外伸）,上部第一排贯通筋长度总外边长-保护层*2+12d*2,下部贯通筋长度总外边长-保护层*2+12d*2,上部第二排贯通筋长度边柱外边长-保护层*2+12d*2,14,基础梁主筋（梁外伸）,下部非贯通筋长度（边跨）max（1/3 Lo，a）+（L-保护层）,Lo取柱相邻两跨较大值。a=1.2La+Hb+0.5Hc,下部非贯通筋（中间跨）max（1/3 Lo左，1/3 Lo右）*2,15,基础梁箍筋根数（梁外伸）,左边支座处加密箍筋根数（L+1/2Hc-保护层）/加密间距+1,中间支座处加密箍筋根数支座宽/加密间距+1,右边支座处加密箍筋根数（L+1/2Hc-保护层）/加密间距+1,柱边加密箍筋根数（1.5梁高-50）/加密间距+1,非加密箍筋根数（净跨-左右加密区）/非加密间距-1,16,柱子基础插筋长度,基础插筋长度弯折长度a+竖直长度h1+非连接区Hn/3+搭接长度LlE,17,柱根的确定,03G101,1 P41,（,GB50010-2002 P178,）,底层柱的柱根,系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。,18,-1层柱子主筋长度,纵筋长度-1层层高本层非连接区Hn/3+上层非连接区Hn/3+搭接长度LlE,如果出现多层地下室，只有基础层顶面和首层顶面是1/3净高其余均为（1/6净高、500、柱截面长边）取大值,20,1层柱子主筋长度,纵筋长度首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度LlE,21,顶层中柱主筋长度,中柱顶层纵筋长度层净高HnMAXHn/6,Hc,500(本层非连接区长度)顶层钢筋锚固值,中柱顶层纵筋的锚固长度为：弯锚（梁高Lae）：梁高保护层12d直锚（梁高Lae）：梁高保护层,23,顶层边柱主筋长度,1号,纵筋长度顶层层高-顶层非连接区-梁高+1.5锚固长度（65）,2号,纵筋长度顶层层高-顶层非连接区-梁高+锚固长度（梁高-保护层+柱宽-2*保护层+8d,）,24,顶层角柱主筋长度,比边柱多一面1号筋,比边柱多一面2号筋,剩余的全是4号筋,26,角柱、边柱顶层纵筋长度公式,角柱、边柱顶层纵筋长度,层净高HnMAX（Hn/6,Hc,500）(本层非连接区长度),顶层钢筋锚固值。a、内侧钢筋锚固长度为,弯锚（梁高800mm，夹角=60,量度差=0.8d 800mm，夹角=45,量度差=0.5d,9、架立筋,=净跨长-Ln1/3【左边支座】-Ln2/3【右边支座】+搭接*2,其中：Ln为左右净跨长的最大值,搭接长:抗震时:若有贯通筋为150,若无贯通筋为Lle=1.2 Lae,非抗震时：150,10、角部附加筋,角部附加筋是用在顶层屋面梁与边角柱的交点处（见03G101-1P55）,当柱纵筋d25mm时在柱宽范围的柱箍筋内侧设间距150，但不少于310的角部附加筋。角部附加筋长=3002 90弯曲外皮量度差（3.79d）,注,：,1）平法梁主筋弯曲时其半径R取值为：,主筋d25mm时R=4d（6d）,d25mm时R=6d（8d）.括号内数据为顶层边节点要求,。,2）,90,弯曲外皮量度差：,R=4d时为2.93d,R=6d时为3.79d,R=8d时为4.65d,弯锚时应减去量度差,框架梁钢筋计算小结,86,非框架梁钢筋计算小结,一、非框架梁在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc5d的判断值。4、,端支座,负筋延伸长度为,Ln/5,（弧形梁为,Ln/3,）,未尽解释请参考03G101-1说明。,5,简支端的下部纵向受力钢筋伸人支座的锚固长度Las对带肋钢筋Las12d，对光圆钢筋Las15d。,87,非框架梁钢筋计算小结,二、框支梁1、框支梁的支座负筋的延伸长度都为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度支座宽度保护层梁高保护层Lae,4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为0.2Ln1、1.5hb；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。,88,板,板的平法标注,89,板底筋长度,钢筋长度净跨+伸进长度*2+6.25d*2,90,板,伸进长度按上图计算,91,板底筋根数,底板钢筋根数布筋范围板筋间距1,(布筋范围净跨50*2,),布筋范围,净跨保护层2左梁角筋1/2直径右梁角筋1/2直径板筋间距,92,板面筋长度,负筋长度锚入长度板内净尺寸弯折长度,锚固长度La+弯勾,板厚-保护层*2,（,板厚-保护层）,按标注计算,按标注计算,93,板面筋根数,面筋钢筋根数布筋范围板筋间距1,布筋范围净跨50*2,布筋范围,净跨保护层2左梁角筋1/2直径右梁角筋1/2直径板筋间距,94,板分布筋长,1、,分布筋长度轴线（净跨）长度负筋标注长度2+参差长度(5d)2+弯勾2,2、分布筋长度轴线长度,95,板分布筋长,3、分布筋长度布筋范围长度+弯勾2,96,板分布筋根数,负筋分布筋根数负筋板内净长分布筋间距（向上取整）,负筋分布筋根数负筋板内净长分布筋间距+1（向上取整）,97,温度筋长度,温度筋长度轴线长度负筋标注长度2参差长度2+弯勾2,98,温度筋根数,温度筋根数（轴线长负筋标注长）温度筋间距1,99,双跨板,温度筋根数（轴线长负筋标注长）温度筋间距1,100,板中负筋,负筋长度水平长度+弯折长度2,101,板中负筋分布筋,根数布筋范围1间距（向上取整）布筋范围2间距（向上取整）,分布筋长度计算同前,102,三跨板,底筋长度总净跨伸进长度2弯勾2+搭接长度*搭接个数,103,悬挑板,104,异形板,105,板中开洞,106,板中开圆形洞,107,挑板式阳台板,108,梁板式阳台,带栏板的阳台板,109,纯悬挑阳台,110,雨蓬板,111,挑檐,112,条形基础,板的演变,113,条形基础分布筋长度计算,114,独立基础,板的演变,115,平板式阀基,116,柱下板带和跨中板带,处理方式：分为小板进行钢筋布置,117,满基梁外伸,118,满基梁非外伸,119,满基梁非外伸节点,120,图形分层,121,六大块,122,
