第十一节-电加热-节能技术.ppt

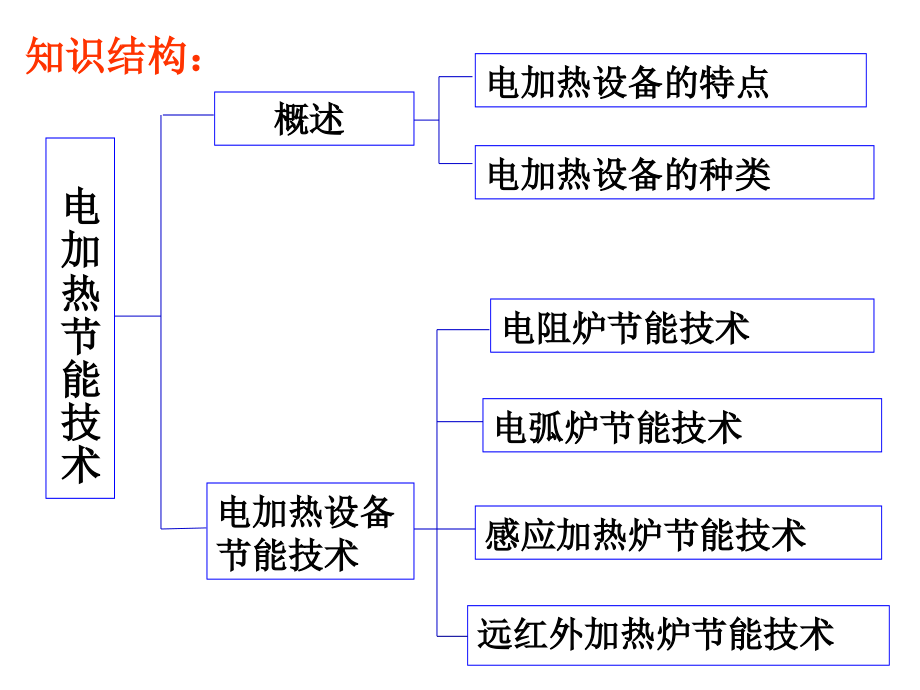

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十一节 电加热节能技术,电加热节能技术,概述,电加热设备的特点,电加热设备的种类,电阻炉节能技术,电弧炉节能技术,电加热设备节能技术,感应加热炉节能技术,远红外加热炉节能技术,知识结构：,大纲要求,一、,了解内容,1.,电加热设备的概念,2.,电加热设备的种类,二、,理解要点,电加热设备的特点,三、,掌握重点,1.,电阻炉节能技术（,8,个方面）,2.,电弧炉节能技术（,8,个方面）,3.,感应加热设备的节能技术（,8,个方面）,4.,远红外加热设备节能技术（,4,个方面）,一、了解内容,（一）,电加热设备的概念（,P98,）,电加热设备是利用,电热效应,产生的热量加热物料的设备，主要是各种工业用电加热炉。在,冶金,工业中，电加热炉被用于黑色金属和各种有色金属及其合金的冶炼；在,机械,加工行业中，电加热炉被用于工件的锻造、冲压和热处理；在,轻工,行业中，电加热炉被用于食品、木材、造纸、棉毛织品、印染等产品的干燥；在石油化工、农业生产以及其他很多领域中，电加热设备都得到了广泛应用。,2.,电弧加热设备,气体在正常情况下不导电。但当气体电离后，就会产生自由电子和离子。如果加上直流电压，电子和离子就会分别向正极和负极移动，形成电流，这就是气体放电现象。气体放电时会产生温度很高的电弧，电弧加热炉就是利用这种原理来加热物料,。,3.,感应加热设备,将需要加热的物料放入由线圈构成的感应器中，通入交流电，交变电流会产生交变磁场。由电磁感应产生的,感应电流,能够产生热量，感应加热设备利用这种热量来加热工件。感应加热过程中，热量是从工件,内部,产生，加热升温快，功率密度大、热效率高。,4,.,远红外加热设备,利用,2.5,15m,的电磁波对物料加热，习惯上称为远红外加热。大多数有机化合物对远红外线有强烈的吸收特性，采用远红外加热有着较高的效率。,5.,特殊加热设备,包括电子束炉、等离子熔炼炉、工业微波加热炉和激光加热设备等多种加热设备。,三、,掌握重点,（一）,电阻炉节能技术（,8,个方面,P100,）,1.,尽量减少电阻炉的蓄热和散热损失。,采用耐火纤维、轻质砖等轻质、高效隔热材料作炉衬，减少炉壁的散热和蓄热损失。,2.,改善电热元件的性能，增强热辐射能力,。按照工艺要求合理选用电热元件种类、安装位置及传热条件，还可以在炉内壁涂刷远红外涂料，或采用远红外加热器，或在电阻丝内放置碳化硅管等，可节电,20%,以上。,3.,提高炉门、炉盖和热电偶插孔等处的密封程度，避免金属热“短路”，减小进出炉输送装置的体积和重量，以免带出过多的热量。,4.,应采用大容量炉子，减少单位产品的耗热量，合理安排生产，加强计划调度，尽可能实现炉子连续运行，减少散热损失。,（二）,电弧炉的节能技术,（八个方面,P101,）,1,.,超高功率供电,。可以提高熔池能量输入密度，加速炉料熔化，大幅减少冶炼时间，提高电弧炉的热效率，使单位电耗下降。,2.,采用强化用氧技术。,可以加快钢的脱碳速度，并充分利用氧与原料中的碳、锰、硅等氧化释放的热量，据测，吹氧氧化所产生的反应化学热的能量约占总能量的,10%-20%,，可缩短熔炼周期,40,分钟以上。,4.,采用偏心底出钢技术,。可进行留钢、留渣操作，做到无渣出钢，可以有效地利用余热预热废钢，缩短冶炼时间，降低电耗。,5.,废钢预热,。在电弧炉的总热量中，废气带走的热量占,21%,左右，冶炼产生的废气温度较高，利用废气热量加热入炉炉料，使其温度升高，缩短加热时间，节电效果明显。,6.,使用氧燃烧嘴,。可有效消除电弧炉内的冷区，促进废钢的同步熔化，对缩短冶炼周期，降低电耗有显著的效果。,7.,减少短网的电能损耗,。线路损耗约占总耗电量的,9%-13%,。措施有减少,短网,长度，降低短网温度。,8.,采用直流电弧炉,。可使冶炼熔化期大大缩短，电耗明显减少。直流电弧炉,具有,电弧稳定、短网压降小、短路电流小、磁路涡流损失小、电弧热交换效率高等优点。,6.,对运行工艺及参数进行优化和改进：,在满足产品性能的前提下，改进工艺，省掉不必要加热工序，用新的节能热处理工艺代替常规工艺，可以有效降低电耗。,7.,合理选用感应炉的水冷电缆及馈电母线截面积,：由于感应炉的电流很大，连接导线长度应尽量短，截面积应尽量大，减少线损。,8.,合理控制炉温及冷却水温度,：被加热物料的温度要合理控制，温度过高将会造成电耗增加，且会降低炉衬的寿命；冷却水温度要适当，进水一般,25-35,，出水一般,50-55,。,9.,提高功率因数,：感应加热炉的感应线圈是一个大的感性负载，工作时功率因数很低，因此，应对其进行无功补偿，使功率因数达到,0.9,以上。,（四）,远红外加热设备的节能技术（,P105,）,1.,合理选择辐射源的表面温度：,要想得到较大的辐射能量，辐射源的表面温度应该高一些，但温度越高，峰值波长越向短波方向偏移，偏离了远红外线的使用效果，因此应根据被辐射物吸收远红外线的特性来确定辐射源的表面温度，两者匹配，达到最好的加热吸收效果。,2.,远红外线辐射元件的配置：,照射距离的大小对辐射强度影响很大，距离越近，被加热物收到的辐射强度越大，辐射能利用越充分，但距离过小，会影响有效辐射面积，也会使加热效果变差；对照射不到的地方可以加反射罩或使用灯状辐射元件，以消除死角；对炉内温差过大的可以再加辅助加热元件进行温度调整。,3.,炉体的保温和热对流,：加强炉体保温和密封，提高炉内温度；对脱水干燥的远红外加热炉，应采取排风措施，促进水分的蒸发干燥，提高热效率。,4.,远红外线辐射元件的维护,：远红外辐射元件有一定的寿命，长期使用时，性能会逐渐衰减，因此应及时检查更换远红外线辐射元件。,(,本节结束,),
