地图学第七章地图编制.ppt

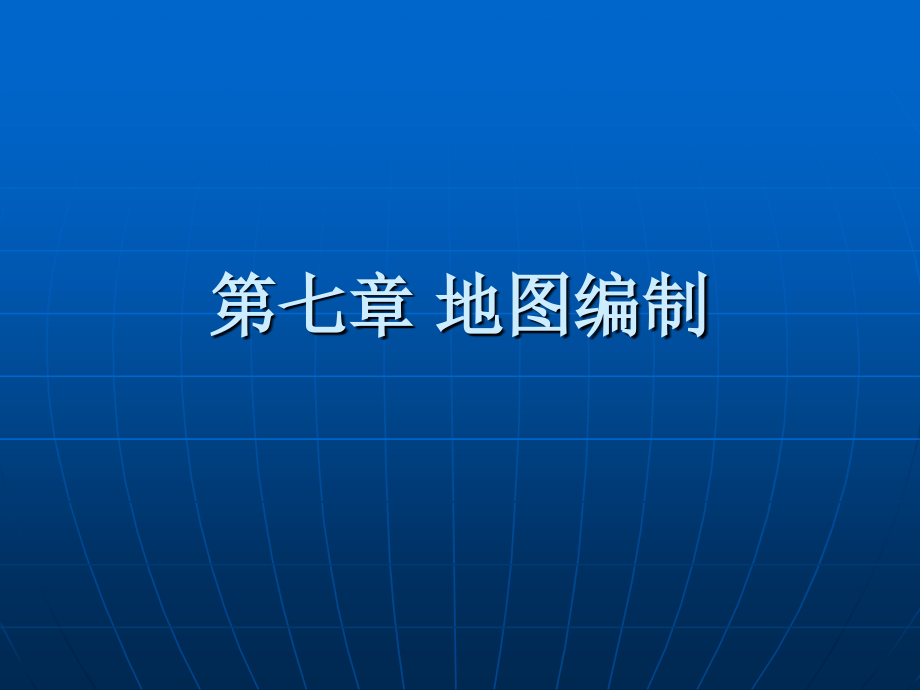

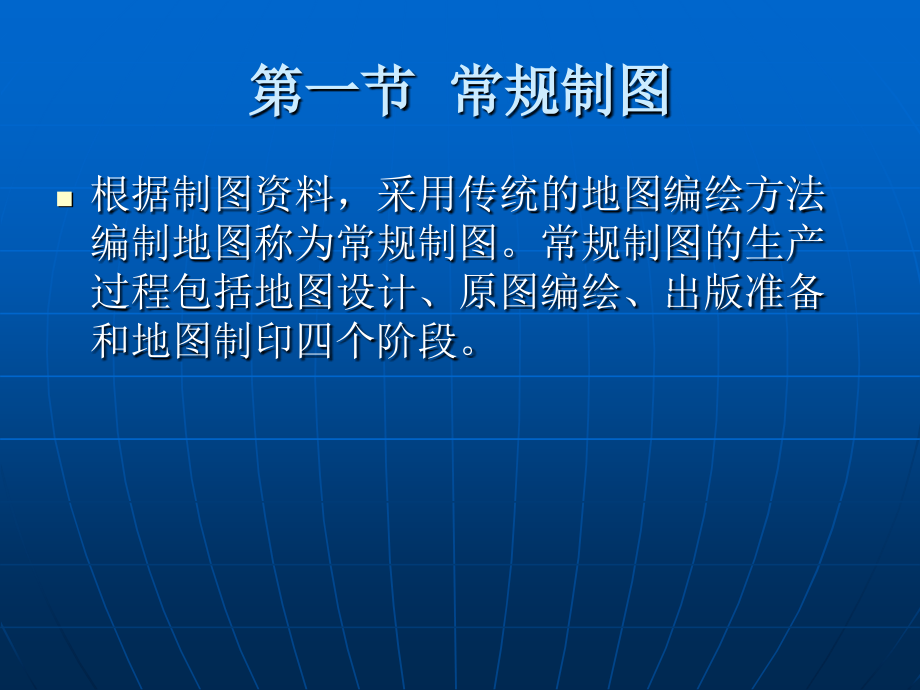

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第七章 地图编制,第一节 常规制图,根据制图资料，采用传统的地图编绘方法编制地图称为常规制图。常规制图的生产过程包括地图设计、原图编绘、出版准备和地图制印四个阶段。,一、地图设计,(一)准备工作,1确定新编图的任务与要求根据新编图的用途，确定新编图的任务与要求，指导整个编图工作。,2搜集、分析和确定制图资料首先要根据新编图的主题和内容搜集制图区域的各种资料，包括地图资料、影像资料、文字资料和数字资料、然后从资料的完备性、适应性、现实性和精确性等方面对资料进行分析评价，从而确定编图的基本资料、补充资料和参考资料。,3研究制图区域的地理特征 研究制图区域的地理特征对于分析编图资料、进行地图内容设计以及在编图时指导地图概括具有重要作用，因此要在搜集分析制图资料的基础上，进一步研究制图区域的地理特征。研究时，既要对整个制图区域的概况和一般规律进行宏观分析，又要对重点要素进行典型分析；既要进行定性分析，又要进行定量分析。,(二)地图内容的设计,1确定制图区域的范围和新编图比例尺 首先要根据地图的用途和要求确定制图区域的范围，然后根据地图的开幅确定新编图的比例尺。,2选择地图的投影和坐标网 地形图的投影和坐标网在相应的制图规范中有严格的规定，不需要选择，而其他地图则要根据地图的用途、制图区域的地理位置和形状等因素选择合适的投影及坐标网。小比例尺地图多采用地理坐标网，经纬度间隔为整度数。,3.确定地图内容和表示方法根据地图的用途、使用对象和比例尺等因素，确定新编图要表示的内容及表示方法。,4确定地图概括的指标根据影响地图概括的因素，通过计算和绘图实验确定各要素的概括指标，要求新编图内容详略得当、主次分明、清晰易读。,5设计图式符号新编图的图式符号要具备通用性和系统性，同时，地图符号要简明美观，易于定位和绘制。,6图面设计地图图面设计包括图名、图廓、附图、图表、图例及文字说明等。要具体设计它们的形式、位置和大小，最后绘出样图或略图，并附有必要的说明。,二、原图编绘,原图编绘是将制图资料按照地图设计书的规定和要求，采用 一定的技术方法编绘到新编图上,(一)准备工作,1熟悉地图设计书在编图前，要认真学习地图设计书，熟悉设计书中的各项规定和要求，在此基础上选择一典型区域编样图。,2展绘数学基础将图纸裱糊或固定在图板上，用坐标展点仪将图廓点、经纬线交点、控制点展绘到图纸上，然后绘出内图廓、经纬线网(或方里网)。,3转绘地图内容将资料图的内容转绘到展绘好数学基础的图纸上，得到编绘用的底图。,(二)编绘地图内容,1地图内容的编绘顺序 获得编绘底图后，即可进行原图编绘工作。为了处理好各地理要素之间的关系，正确显示它们的位置和形状，必须按一定的顺序编绘各要素。普通地图的编绘顺序为：内图廓水体居民地交通网境界地貌土质植被其他地理要素坐标网图外整饰。在编绘各地理要素时，要按照由主要到次要、由高级到低级，由大到小的顺序进行。,2原图编绘的方法原图编绘的方法有以下两种：,(1)编稿法在编绘底图上进行编绘，获得编绘原图。这种方法易于掌握，编绘质量高，适宜于编绘资料处理难度大、内容复杂的地图。,（2）连编带绘（刻）法 在编绘底图上将编绘和清绘（或刻绘)工作结合起来进行，从而直接获得出版原图。这种方法制图速度快，成图周期短，适宜于编绘大比例尺地形图和其他内容简单的地图。,三、出版准备,(一)绘制印刷原图,编绘原图整饰质量不高，达不到印刷出版要求，需要进一步绘制成印刷原图。绘制的方法有清绘和刻绘两种。,(二)制作制印参考图和样图,在获得印刷原图之后，要进一步制作分色样图、线划试印样图、半色调原图、彩色试印样图等，有些样图要结合地图制印工作进行。,(二)地图制印的工艺流程,在收到印刷原图之后，要首先熟悉制印要求，检查原图质量，然后根据印刷原图的类型、特点及地图设计书的要求，结合现有的制印设备、材料和技术条件，制订印刷的工艺方案。,第二节 机助制图,一、机助制图的原理和基本过程,二、机助制图的硬件设备,电子计算机,数字化仪,图像显示及编辑系统,自动绘图机,四、地图数据库,地图数据库是将地图图形或遥感图像数字化并编码，通过计算机程序予以组织管理，最终存贮到磁盘或磁带等介质上形成的数据文件。地图数据库是机助制图的中心接口，一方面它可以存贮各种地图资料数据，另一方面它还可以适时地提供用户需要的数据集合，因此，建立地图数据库是实现地图制图自动化的基础。,第三节 遥感制图,一、遥感原理与图像获取,遥感探测的基本原理,二、遥感影像地图的特点,影像地图是以航空或卫星遥感影像直接反映地表状况的地图。其影像通常是经过纠正了的正射像片，叠加在影像之上的符号和注记是按照一定的原则选用的。影像是传输空间地理信息的主体，从影像上容易识别的地物不用符号表示，直接由影像显示；只有那些影像不能显示或识别有困难的内容，在必要的情况下以符号或注记的方式予以表示。和普通线划地图相比，影像地图具有鲜明的特点：一是以丰富的影像细节去表现区域的地理外貌，比单纯使用线划地图的信息量丰富，真实直观、生动形象，富于表现力。二是用简单的线划符号和注记表示影像无法显示或需要计算的地物，弥补了单纯用影像表现地物的不足，因而减少了制图工作量，缩短了地图的成图周期。,正是这种特殊的信息传输方式，赋予了影像地图以独特的可视化效果，从而使影像地图在反映区域概貌，进行区域总体规划方面具有重要作用。,三、遥感影像地图的制作,1、遥感图像信息的选择,2、遥感影像的几何纠正与图像处理,3、遥感影像镶嵌,4、符号注记层的生成,5、影像地图的图面配置,6、遥感影像地图的制作与印刷,第四节 地理信息系统制图,一、地理信息系统的组成,1、计算机硬件系统,2、计算机软件系统,3、地理数据库系统,4、系统关系人员和组织机构,三、地理信息系统制图,地理信息系统的发展最初是从计算机地图制图和地籍管理起步的。对于所有的GIS，地图是一个中心，它既是输入数据的来源，又是系统输出的一种形式，因此，地理信息系统的主要功能之一就是地图制图。通过图形的编辑来清除图形采集过程中的误差，并根据用户需求和地物的类型，对数字地图进行整饰，添加符号、注记和颜色。利用绘图仪硬拷贝输出，即可得到一张用户需要的地图。然而计算机地图制图需要涉及计算机的外围设备，由于各种绘图仪的接口软件和绘图指令都不尽相同，因此，GIS计算机制图的功能软件十分复杂。功能齐全的制图软件包还应具有地图概括、分色排版印刷的功能。,四、地理信息系统与地图、地图学的关系,理信息系统“脱胎于地图”，“脱胎于20世纪60年代的机助制图系统”，“从地图数据库脱胎出来”。由地图学到地图学于地理信息系统，这是科学的发展规律。从社会需求和地理学的功能来看，人类必须不断地研究自身赖以生存和发展的整个环境，人类认识地理环境和利用地理环境什么时候也离不开地图学。这是一个无法回避的客观现实。地图、地图数据库和地理信息系统作为人类空间认识的有效工具，标志着社会需求的不断增长和地图学重点的漂移，即地图学的着重点从信息获取的一端向信息深加工的一端漂移，现代地图学已经进入了信息科学的领域。地图（系列地图和地图集）是一种模拟的“地理信息系统”，它把具有时间特征的连续变化的空间地理环境信息描述成存在于某一特定时间相对静止的状况，很难甚至不可能进行动态分析。地图数据库以数据作为载体，以光盘等作为介质，以数字地图或电子地图等方式传输地理环境信息，较之传统的地图确实是一大进步，但它的数据范围和数据分析功能仍是有限的。相比较而言，GIS的数据源多、数据量大；在遥感技术的支持下，能保证信息传输的现势性；数据查询、检索方式灵活多样，信息传输的可选择性极强；通过数据分析和计算，可为用户提供大量派生的信息；计算机图形技术提供了多种多样的地理信息传输方式。,但地图学仍然是目前地理信息系统的重要数据来源，也是地理信息系统产品输出的主要形式。同时，地图学理论与方法对地理信息系统的发展有着重要的影响，并成为地理信息系统发展的根源之一。把地图学和GIS加以比较可以看出，GIS是地图学理论、方法与功能的延伸。地图学与GIS是一脉相承的，它们都是空间信息处理的科学，只不过地图学强调图形信息传输，而GIS则强调空间数据处理与分析，可以说，GIS是地图学在信息时代的发展。,二、电子地图的应用举例,1、在地图量算和分析中的应用,在地图上量算坐标、角度、长度、距离、面积、体积、高度、坡度、密度、梯度、强度等是地图应用中常遇到的作业内容。在电子地图上可以通过直接调用相应的算法，操作简单方便，精度仅取决于地图比例尺。生产和科研部门经常利用地图进行问题的分析研究，若利用电子地图进行更能显示其优越性。,3、在军事指挥中的应用,在军队自动化指挥系统中，指挥员研究战场环境和下达命令将通过电子地图的系统与卫星联系，从屏幕上观察战局变化，指挥部队行动。作为现代武装力量的标志，在现代的飞机、舰船、汽车甚至作战坦克上，都装有电子地图系统，可随时将自己所在的位置实时显示在电子地图上，供驾驶人员观察、分析和操作。目前各种军事指挥辅助决策系统中的电子地图，都具有地形显示、地形分析和军事态势标绘的功能。,4、在其他领域中的应用,电子地图的应用领域十分广泛，各种与空间环境有关的信息系统，都可以利用电子地图：天气预报电子地图是和气象信息处理系统相连接，是表示气象信息分析处理结果的一种形式。国家防汛指挥中心使用电子地图进行防汛抗洪指挥等。除此之外，电子地图在农业生产、物流管理、企业营销、可持续发展等许多领域也都具有广阔的发展前景。,三、电子地图的图种举例,1、导航图,现代交通发展以后，出现了复杂的公路体系，这种公路错综复杂、四通八达，而周围景象往往千篇一律，不容易辨识。地图是开车行路的必备工具，因此电子导航地图应运而生。一张光盘能装下全国所有大大小小的道路数据，开车时携带便携式计算机，就能随时查阅地图。不过这种电子地图不像用一张光盘替代一本地图集这么简单，它还有更多的功能，如路径选择：出发前想去哪里，先告诉电子地图，它会帮助选择出一条最快捷的路线。实时定位：行进中，电子地图能接通全球定位系统，将目前所处的位置准确地显示在地图上，并标出前进路线和方向。不小心开错方向也没关系，电子地图会及时提醒行车人，并标出当前应该走的新路线。此类电子地图有美国的DeLorme Street Atlas USA和日本的Navin You等。,2、多媒体地图,地图集被装进了CD-ROM，一大本图集变成了一张光盘，却没有了分幅，能够无级缩放。地图上查到某个地方，就可以调出当地的景色相片，看看当地的风土人情，听听当地的民风民歌。反映历史演变也很方便，有历史演变过程的动画模拟。地图信息分层，地貌地形、环境、政区、河流、城市需要显示什么层由使用者任意指定，能排列组合出许多类型的地图来。还可以将先有地图作为底图，添加自己的标记和注释，制作出自己的地图。使用这类多媒体性质的电子地图建有资料库、底图库、素材库等多种功能。Microsoft Encarta Virtual Globe 是一个典型的多媒体电子地图。,多媒体地图,3、网络地图,网络地图是指在互联网上浏览、制作和使用的地图。和一般的电子地图相比，网络地图不仅可以利用闪烁或动画等手段，实现地图表现形式的动态变化，更重要的是基于网络环境，能够使地图内容实现实时动态更新，而普通电子地图只是在原有信息基础上实现地图动态性的特点。,网络地图,
