珠宝玉石常规鉴定仪器.ppt

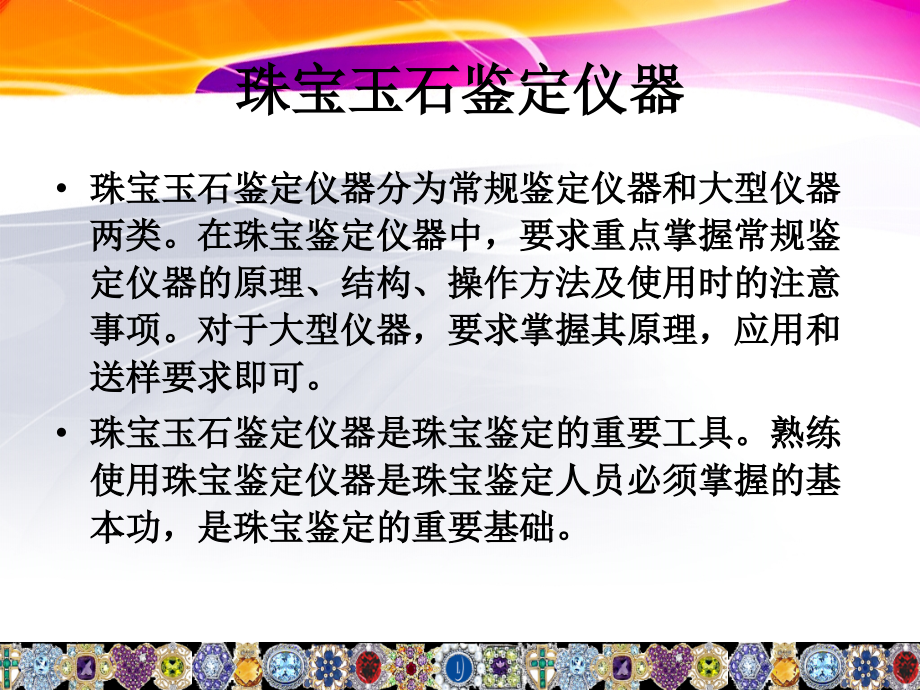

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,珠宝玉石常规鉴定仪器,珠宝玉石鉴定仪器,珠宝玉石鉴定仪器分为常规鉴定仪器和大型仪器两类。在珠宝鉴定仪器中，要求重点掌握常规鉴定仪器的原理、结构、操作方法及使用时的注意事项。对于大型仪器，要求掌握其原理，应用和送样要求即可。,珠宝玉石鉴定仪器是珠宝鉴定的重要工具。熟练使用珠宝鉴定仪器是珠宝鉴定人员必须掌握的基本功，是珠宝鉴定的重要基础。,一、宝石放大镜和宝石显微镜,珠宝玉石鉴定及钻石分级常用,10倍放大镜,宝石显微镜,5,钻石中的绿色透辉石矿物包体,钻石中的含铬镁铝榴石矿物包体,根据包裹体鉴别天然石,/人工石；,查找优化处理迹象；,初步确定单折射、双折射并估计双折射率,合成金红石双影线,合成碳硅石的刻面棱双影线,(3),使用方法,用擦镜布将放大镜片擦净；,手持放大镜，放大镜尽量贴近眼睛，宝石距放大镜（,10,）,2.5cm,左右观察。常用的,10,倍放大镜的焦距可以根,据,M=,求得：,M,：放大倍数。,d,：明视距离（人眼看物体最清楚而又不易疲劳的距离），一般为,25cm,。,F,：放大镜焦距。,在钻石分级时使用放大镜（,10,），正确的姿势为：端坐桌前，双肘自然支撑在桌上，用右手（习惯用右眼观察者）拿放大镜。放大镜可套在食指上，用拇指和中指夹住。左,手拿镊子夹住钻石，再,把镊子放在右手的中指,与无名指之间，并且使,左右手相互依托，持放,大镜的手靠住脸颊。,观察时两眼均应张开。,3,、宝石显微镜,光学系统：双筒位体连续变倍宝石显微镜有两上目镜、两个物镜和一个变倍镜（变焦调节圈），构成两个单独的光学系统。目镜中通常有一个带有调焦装置，有的宝石显微镜两个目镜都有调焦装置。目镜通常用,10,，,20,的；物镜常用,2,，,4,的。宝石显微镜的放大倍数等于目镜倍数,物镜倍数,变倍指数。,调焦螺旋：由齿条和螺旋组成，可以升降镜身，光学系统，以便准焦。,照明系统：包括底光源和顶灯。,此外，还有宝石夹、锁光圈、底光源档板以及底光源开关和顶光源开关等。,(2),宝石显微镜的调节与使用,打开光源，清洁宝石，把宝石置宝石夹上。,据双眼宽度调节两目镜间距；,调节两眼焦距，正确使用宝石显微镜时准焦步骤如下：,a.,对准目的物；,b.,旋转准焦螺旋，使一无调焦装置的目镜准焦（只用一只眼睛观察无调焦装置的目镜）；,c.,同样只用一只眼睛观察，另一目镜，并用目镜上的调焦装置准焦。此时焦距即已调好。若仍为调好焦距，则重复上述步骤；,d.,选择照明方法。,从低放大倍数观察直到高倍放大观察；,根据需要采用不同照明方法；,从不同方向观察宝石；,注意灰尘、油污与内部特征的区别。,(3),宝石显微镜的照明方法,由于宝石的透明度不同，包裹体类型的不同，选择适当的照明方法会取得更好的观察效果。,暗域照明法（图,2-4,）,打开底光源，加入档板，可得到测光照明，在暗域背景下，使包裹体更清晰的显现出来，可用于观察微细的纤维状包裹体、生长纹、裂理、解理和裂隙等。,亮域照明法（图,2-5,）,撤掉挡光板，使底光源的光线直接通过宝石观察。亮域照明对大多数透明、半透明的宝石的包裹体观察都是有效的，尤其有利于对色带、生长纹和低突起的包裹体的观察。,垂直照明法（图,2-6,）,关掉底光源，用顶光源垂直（或近垂直）照射宝石。主要用于表面特征观察。适用于不透明或微透明宝石的观察，如某些透明度很差的黑曜岩的斑晶的观察，矽线石，透辉石解理的观察；透明度较好的样品，如欧泊变彩、彩片的观察以及优化处理样品，如,B,货翡翠、充填红宝石的观察等。,斜向照明法（图,2-7,）用冷光源从宝石的不同角度斜向照明。应用同垂直照明法。另外，还可用于观察气液包体，小解理面等的薄膜效应。偏光照明法（图,2-8,）在宝石显微镜中添加上、下偏光片。宝石置于其间，可观察宝石的光性特征，干涉图、多色性等。,散射照明法（图,2-11,）在宝石和光源之间放置面巾纸等透明材料，使光线散射、柔和，利于观察色带等。遮掩照明法（图,2-12,）底光源照明，利用挡光板遮掩一部分光线，可使包裹体更具立体感。有利于确定晶体生长结构，如弯曲生长纹，双晶纹等。除上述九种基本照明方法外，还可以用复合照明法，如亮域照明加顶光照明，暗域照明加顶光照明等。,(4),宝石显微镜使用时的注意事项,宝石显微镜是精密的光学仪器，操作应轻缓，不可用力过猛；,不要用手触摸镜头，若须要清洁镜头，可用擦镜纸；,不使用时随手关掉电源开关；,用毕将物镜调至最低点，避免准焦螺旋疲劳并可延长使用寿命；,用毕套上镜罩。,2,、结构,折射仪（图,2-13,）由棱镜（半圆柱）、工作台、刻度尺、反射镜、目镜、偏光片、进光孔、密封盖、标准光源、浸油等组成（图,214,）,浸油：又称接触液。低折射率的宝石测折射率时，可使用二碘甲烷做浸油，其折射率值为,1.74,；通常用的浸油为二碘甲烷,+,沉降硫，折射率为,1.781.79,；也可以用二碘甲烷,+,沉降硫,+,四碘乙烯（,18%,），折射率值为,1.81,。,折射油,3,、精度与测量范围,仪器精度：,0.002,观测精度：,0.005,（刻面测法）,0.01,（点测法）,测量范围：,1.3501.810,（视,N,浸油的折射率值而定）,4,、使用方法与操作步骤,(1),刻面测法（近视技术）,适用于具有较大平整、光滑刻面的宝石。,用酒精棉球清洁样品与棱镜台面；,打开光源，观察视域的清晰程度；,滴一小滴浸油（,1-2mm,为宜）於棱镜中心位置；,置宝石於油滴上，转动宝石，以便使宝石与棱镜有良好的光学接触；,眼睛靠近目镜（,1-3cm,）处观察，在明暗交接线处读数；,转宝石,360,，每转一定角度即观察和读数，同时旋转偏光片观察；,若为均质体或集合体，只有一条阴影边界，即一个折射率值（集合体极个别情况会有二条阴影边界，如软玉,纤维状透闪石定向排列所致）；,若为非均质体，可见两条阴影边界，取最大值和最小值即可（二者差值为双折率或接近最大的双折率）。,（,2,）点测法（远视技术）,适用于弧面型宝石以及尺寸很小的刻面型宝石。,步骤至同刻面型测法（油滴小些，,1mm,即可）；,去掉偏光片，所见影像为圆或椭圆；,眼睛距窗口约,30cm,左右，上、下移动观察，当影像一半亮一半暗时读数，影像中的亮暗交接线处即点测折射率值。,法：影像一半亮一半暗时读数，较精确。,明暗法：取影像急剧地由亮转暗位置的刻度值读数，误差较大，只能参考。,均值法：取影像全暗与全亮时读数的平均值，误差大，只能参考。,点测法（远视技术法）：针对弧面型和刻面较小的宝石,(3),折射率值的记录,刻面测法的记录,单折射宝石记录到小数点后第三位，如尖晶石，,RI=1.718,；双折射宝石记录到小数点后为第三位。高值和低值之间用“，”或“,/”,隔开，不准用连字符。如红宝石,RI,记作：,1.762,，,1.770,或,1.762/1.770,均可，但不能记作,1.762-1.770,或,1.7621.770,。,点测法的记录,点测法的折射率值记录到小数点后两位，后面加“点”字。如：水晶，,1.54,（点），必须注明为点测。,高折射率宝石折射率的记录,高折射率宝石折射率值超出了折射仪的测试范围，无阴影边界出现。记录其折射率值大于浸油的折射率值即可，但必须写出浸油的折射率值。如：合成立方氧化锆，,RI1.79,（浸油），不能写成,RI,浸油。高折射率宝石记录为,RI1.79,（浸油），也是有效鉴定证据之一，说明该宝石是高折射率的宝石。,5,、注意事项,(1),测折射率的精度和可靠性取决于：,样品的抛光质量与平整度；,接触液的多少，接触液太多宝石可能浮起，太少接触不良；,样品、测台是否干净；,光源应为黄光（钠光源），波长为,589.5(589)nm,。,(2),观测折射率的几种特殊现象,假均质体现象,转动宝石,360,，只见一条阴影边界，但快速转动偏光片，阴影边界好像上下移动。,出现这种情况的原因是由于该非均质宝石双折射率小。如磷灰石多为,0.003,，符山石可小到,0.001,。遇到这种情况可用二色镜观察其多色性，用偏光仪观察其光性特征。例如符山石因为双折率有时小到,0.001,，折射仪测试其折射率只见一条阴影边界,1.718,，但观察光性特征可见四明四暗，观察其多色性可见弱二色性。,假一轴晶现象,有些二轴晶宝石的,Ng,与,Nm,或,Nm,与,Np,差值很小，当转动宝石,360,时，好像阴影边界有一条不动，另一条动，如金绿宝石，,Nm,接近,Np,Ng1.753-1.758,，,Nm1.747-1.749,，,Np1.744-1.747,。又如黄玉（托帕石）,Ng1.616,，,Nm1.609,，,Np1.609,。,特殊光性方位,一轴晶有时两阴影边界重合，转动宝石可消除此现象；二轴晶有时可有一条阴影边界不动，与一轴晶相似，转动宝石或换刻面观测即可解决。,某些双折率特别大的宝石，其中一个折射率值位于折射仪的测试范围之内，而另一个折射率值超出了测试范围。如菱锰矿，,No=1.84,，,Ne=1.58,，当转动宝石时，只有一条阴影边界（,Ne,），但却不停移动（,No,已超出观测范围，无法观测）。,(3),无法读数的原因,宝石折射率值大于浸液的折射率值，即宝石为高折射率的宝石，折射率值超出了折射仪的测试范围；,抛光不良；,样品不在测台中央；,刻面宝石粒度太小，无法见到阴影边界，此时可用点测法读出其折射率值；,眼睛矩离，方位不对；,样品或测台不洁净。,6,、折射仪的应用,(1),测折射率,刻面测法测得的折射率值精确，而点测法有时误差较大，定名时应结合密度等其它特征综合分析、判断。,(2),测双折率,置宝石于棱镜测台上。旋转偏光片，读出最大值与最小值，然后依次旋转宝石,45,，同时旋转偏光片观察，记录其最大值与最小值。最后取各次读数中的最大值和最小值，二者之差为双折率（或接近最大双折率），有时需换刻面观测。,(3),区分均质体与非均质体,均质体宝石为单折射宝石，只有一条阴影边界，即一个折射率值，而非均质体为双折射宝石，可测得两个折射率值。,(4),测轴性,一轴晶宝石一条阴影边界不动（,No,），另一条阴影边界动（,Ne,），二轴晶宝石一般情况下两条阴影边界（,Ng,和,Np,）都动。,(5),测光性正负,一轴晶光性正负的测定,一轴晶宝石的两条阴影边界，如果低值不动（,No,），高值动（,Ne,），即,NeNo,，为正光性（,U+,）；如果高值不动（,No,），低值动（,Ne,），即,NeNo,，所以紫晶是一轴晶正光性（,u+,）。,二轴晶光性正负的测定：,二轴晶光性正负可根据,Ng-NmNm-Np,为正光性（,B+,）；,Ng-NmNm-Np,，为二轴晶正光性（,B+,）；反之，为二轴晶负光性（,B-,）。,二轴晶光性正负的测定还可以用做图法。因为需要宝石有大刻面，抛光良好，同时又费时太多，故不要求掌握，一般了解即可，此处从略。,(6),测色散值,分别用红光（,687nm,）和紫光（,430.8nm,）做光源测得的宝石的折射率值之差即色散值（度）。,(7),检查浸油的折射率值,在折射仪的测台中央滴一滴浸油，观察视域，找到阴影边界，即浸油的折射率值。如：,1.790,等。,电子天平与密度测定,1,、仪器,密度测定所用仪器为电子天平（图,2-15,）或其它衡器，感量小于等于,1,毫克（,1mg,），精度为千分之一。,2,、密度测定,(1),密度：即单位体积物质的质量。单位为,g/cm3,。,(2),比重：比重也称为相对密度，比重是在,4,及标准大气压下，材料的重量与等体积的水的重量之间的比值。比重是通过把一物体的重量除以等体积的温度为,4,的蒸馏水的重量得到的。由于,4,时水的密度为,1g/cm3,，因此宝石的比重数值与其密度值正好相等，只不过比重无单位。,(3),测量方法密度测定常用静水力学法及重液悬浮法，也可用磁流体法等。,静水力学法（有机液体介质称量法）,原理：依据阿基米德定律，固体在液体中失去的重量等于它所排开的同体积液体的重量。,求密度公式：,样品在室温时的密度（g/cm3）,m,样品在室温时的质量（g）,m1,样品在液体介质中的质量（g）,Po,一定温度下液体介质的密度（g/cm3）,操作：,a,调整天平到水平位置；,b,宝石在空气中称量，记录其质量,m,；,c,宝石在液体中称量，记录其质量,m1,；,d,按公式计算，即得到宝石的密度值；,e,结果表示：密度单位统一用,g/cm3,，结果保留小数点后两位，如水晶：,2.66g/cm3,，碧玺：,3.06 g/cm3,等。,(4),注意事项,首先须要清洁宝石；,选用液体：蒸馏水密度一般采用,1.00g/cm3,即可；四氯化碳须要做温度校正，,25,为,1.579g/cm3,，,32,为,1.569g/cm3,，,35,为,1.559g/cm3,。,宝石表面粗糙或有穿孔，存在气泡，会影响精度；,样品越小，误差越大，精度越差。样品过小时（,1.81,）的宝石，可能会出现问题；,(6),对尺寸很小的样品，观察和解释都是很困难的；,(7),有时受到刻面影响，很难观察。,5,、应用,(1),区分均质体、非均质体及多晶非均质集合体；,(2),解析干涉图，确定轴性及光性（很困难，光性方位不容易确定）；,(3),检查多色性（用平行偏光,相当于单偏光条件时）；,(4),检查异常消光：在正交镜下，将宝石转至最亮位置或局部最亮，然后转动上偏光片,90,，若视域变更亮为异常消光（异常双折射）；若不变或变暗为非均质（双折射）宝石（注意：上述方法检查异常消光经常会出现问题，最好是观察有无多色性，测试是否有双折率等综合判断，才可以使问题得到很好地解决。,分光镜,1,、原理,不同宝石致色元素不同，对可见光的吸收线、吸收带的位置及相对强度不同，因而可利用能形成连续光谱的分光镜观察样品在白光（,400nm-700nm,）照射下所产生的黑色谱线或谱带的位置及相对强度来鉴别宝石。,棱镜式分光镜的原理是：由于白光中不同波长的光在同一物质中传播速度不同，折射率值不等。一般而言，波长越短，传播速度越慢，折射率越大。因此，白光中不同波长的光就分布在不同位置，在一个三棱镜上形成连续光谱。,2,、结构分光镜可分为棱镜式和光栅式两类棱镜式分光镜的结构（图,2-18,）：狭缝：控制进光量。观察透明宝石狭缝几乎闭合，半透明宝石开的稍大一些。一般是把狭缝关闭，稍一打开时，谱线（带）最清晰。,棱镜：一组棱镜，要求不吸收可见光特定波长，色散角不太大，也不太小，色散后的光谱带要有足够宽度，所用材料应为均质体，否则会有产生两套光谱。此外有透镜、标尺及目镜、内管（滑管）、外管等。,光栅式分光镜结构（图,2-20,）光栅式分光镜由衍射光栅，准直透镜、直角棱镜、狭缝、目镜等组成。光栅式分光镜光谱分布均匀，但不如棱镜式清晰，只是对透明度好的宝石在红区有吸收线者测试有利,3,、操作,掌握棱镜式分光镜中的手持式分光镜的操作和使用方法即可。手持式棱镜分光镜携带方便，效果好。,(1),据样品选择照明方法,透射光法（图,2-21,）透明、半透明宝石适用。,内反射法（图,2-22,）适用于颜色浅或透明的小颗粒宝石,表面反射法（图,2-23,）适用于不透明、微透明的宝石,(2),一般采用透射光法较易掌握。若用反射法需将样品放在黑色背景上，入射光与反射光呈,90,角。,(3),调节分光镜镜头高度，狭缝与宝石距离,1cm,左右即可（有的认为距离,1,英时即,2.5cm,左右，但实践证明,1cm,左右观察效果较好）。,(4),调节狭缝与滑管焦距。狭缝关闭，稍一打开时谱线、谱带最清晰。调节滑管焦距，观察蓝区向上推，红区向下推。（光栅式分光镜是不可调的，一部分棱镜式的也是不可调的）。,(5),观察谱线、谱带位置与相对强度。,宝石名称,光谱图,描述,红宝石,红区有,3条吸收线，黄绿区宽的吸收带，蓝区3条吸收线，紫区吸收,图,2-2-4（光栅式分光镜观察）,红色尖晶石,红区有吸收线，黄绿区吸收带，紫区吸收,图,2-2-5（光栅式分光镜观察）,变 石,红区有吸收线，黄绿区吸收带，蓝区,1条吸收线，紫区吸收,图,2-2-6（光栅式分光镜观察）,祖母绿,红区有吸收线，橙黄区弱吸收带，蓝区弱吸收线，紫区吸收,图,2-2-7（光栅式分光镜观察）,翡 翠,红区三条阶梯状吸收（,630-690nm处），紫区437nm处有吸收线（绿色鲜艳无杂质时，437nm吸收线可能缺失）,图,2-2-8（光栅式分光镜观察）,显铬谱的宝石,宝石名称,光谱图,描述,蓝宝石,蓝区,450、460、470nm有3条吸收窄带,图,2-2-9（光栅式分光镜观察）,橄榄石,蓝区,453、473、493nm有3条吸收窄带,图,2-2-10（光栅式分光镜观察）,金绿宝石,蓝区,444nm处有一强的吸收窄带,图,2-2-11（光栅式分光镜观察）,铁铝榴石,黄绿区有三条强吸收窄带（,505、527、576nm），蓝区和橙黄区有弱带,图,2-2-12（光栅式分光镜观察）,顽火辉石,绿区,506nm有一吸收线，此线为诊断线,图,2-2-13（棱镜式分光镜观察）,显铁谱的宝石,显钴谱的宝石,宝石名称,光谱图,描述,合成蓝色尖晶石,绿、黄和橙黄区有三条强的吸收带，绿区吸收带最窄,图,2-2-14（棱镜式分光镜观察）,钴玻璃,绿、黄和橙黄区有三条强的吸收带，黄区吸收带最窄,图,2-2-15（光栅式分光镜观察）,其它吸收谱,宝石名称,光谱图,描述,钻石（无色）,紫区,415.5nm有一吸收线,图,2-2-16（光栅式分光镜观察）,锆石（无色）,红区,653.5nm吸收线为诊断线,图,2-2-17（光栅式分光镜观察）,锆石（有色）,红区,653.5nm吸收线，1-40条吸收线均匀地分布在各个色区,图,2-2-17-1（光栅式分光镜观察）,锰铝榴石,紫区,432nm吸收窄带为诊断带,图,2-2-18（光栅式分光镜观察）,磷灰石,/,显稀土谱黄区和绿区有两组密集的吸收线,4,、注意事项,(1),光源应为白光连续光谱（,400nm-700nm,）的光源。光源应用强光源，最好为冷光源。,(2),有发射光谱的日光、荧光灯等不能用为光源；,(3),勿使透过宝石以外的光进入分光镜；,(4),样品太小时，光谱弱，不易观察；,(5),样品透明度好，光谱清晰度好；,(6),样品颜色深，光谱清楚；,(7),如果用手拿着宝石，应判别,592nm,吸收线是否为手的血液所引起；,(8),用毕放回盒中，以免滚到地下摔坏。,查尔斯滤色镜,1,、原理,某些颜色相近的样品具有不同的光谱特征，所以在只能通过某些特定波长的滤色境下呈现不同的颜色，以此来鉴别宝石。,宝石的颜色是宝石对白光选择吸收后剩余波长混合的结果。同样的颜色，可以由不同光谱组成，如绿色翡翠与绿色翠榴石。肉眼看，二者都是绿色，无法区分，但前者绿色中不含红色波长的光；而后者绿色中含少量红色波长的光，查尔斯滤色镜却可以将二者区分开来。查氏镜下前者不变红，后者变红。,2,、结构,查氏镜始造于,1934,年。当时为了区分祖母绿及其仿制品，而由英国宝石检测实验室安德森与查尔斯科技学院合作设计生产了查氏镜，也叫祖母绿滤色镜。当时祖母绿在查氏镜下呈红色，其它绿色宝石不呈现红色，以此鉴别祖母绿与仿祖母绿。这是当时的认识，而目前已证明实际情况不是如此。例如哥伦比亚等地祖母绿查氏镜下变红；而印度、巴基斯坦等地的祖母绿查氏镜下不变色，而不是祖母绿的翠榴石，某些绿色锆石，查氏镜下也变红。尽管如此，仍然可以利用查氏镜来鉴别某些宝石。,查氏镜的结构比较简单，将滤光片夹在保护玻璃片中，装在可以转入转出的塑料外壳中即组成了查氏镜（图,2-24,）。查氏镜的滤光片仅让红光和黄绿光通过，并且通过的红光比黄绿光大得多。,3,、操作,(1),清洁样品；,(2),将样品放在黑色板上（不反光或不影响观察的背景上）；,(3),光源用白光、强光并且须要靠近样品照射；,(4),手持滤色镜尽量靠近眼睛，滤色镜距离样品约,30cm,左右处观察。,4,、应用,(1),鉴定合成蓝尖晶石，蓝色玻璃、合成蓝色水晶，三者均由钴致色，故在查氏镜下呈艳红色。而其它蓝色宝石，如蓝宝石（呈浅蓝、灰蓝）、海蓝宝石（呈黄绿）、蓝黄玉（呈灰蓝、泛红）；,(2),鉴定绿色玉髓：铬致色的绿玉髓查氏镜下变红，而镍致色的绿色澳玉在查氏镜下不变色；,(3),鉴定染色绿色翡翠，铬盐染色的在查氏镜下变红，而有机染料染色的不变色。,(4),帮助鉴定其它相似宝石：如绿色翡翠在查氏镜下不变色，而绿色水钙钻榴石在查氏镜下变红。若为祖母绿，则在查氏镜下呈亮红色，则为合成祖母绿的可能性极大。某些绿色锆石，翠榴石在查氏镜下呈粉红色。红宝石、红色尖晶石在查氏镜下呈红色，而石榴石呈灰黑色。,5,、注意事项,(1),用强的白光源，而弱手电、荧光灯不可用，直射阳光效果也差；,(2),经查氏镜观察所见颜色深度取决于样品的大小、形状、透明度及其本身颜色深度。,(3),由于染色剂的类型和含量的差异，每一样品的反应可以不同；,(4),只是辅助手段，尚需综合判断。,紫外灯,1,、原理,根据宝石在长波紫外光和短波紫外光下的发光性鉴别宝石。,紫外线是电磁波谱中,10nm-400nm,这一部分，位于可见光和,X,射线之间，波长较可见光短，不能为人眼所观察到。,当紫外光照射到某些样品时，激发样品产生一种发射可见光的现象（荧光或磷光）。荧光按发光强度分为：无、弱、中、强。某些宝石可有磷光（如欧泊、萤石等）。,铁是荧光的猝灭剂。,2,、结构,紫外灯实际是一个提供紫外线的光源（图,2-25,）。,紫外光源为灯管加特制滤光片，可发出长、短波紫外光。长波为,365nm,；短波为,254nm,（,253.7nm,）。此外，有观察窗口、暗箱和开关。,3,、操作,(1),在未打开紫外灯开关前，清洁宝石并放进暗箱内的样品台上；,(2),分别按长波（,LW,）和短波（,Sw,）按钮，观察荧光反应；,(3),如果须要观察磷光性，关闭开关，继续观察。,4,、应用,(1),鉴定宝石品种；,如红宝石有红色荧光，红色石榴石无荧光，即荧光隋性。,(2),帮助判别天然石与合成石。,如无色蓝宝石可有红至橙色荧光；而合成无色蓝宝石可有蓝白色荧光。无色尖晶石无荧光；而合成无色尖晶石为蓝绿、蓝白色荧光。,(3),帮助鉴别钻石与仿钻石,钻石荧光性变化很大，从无至强，可见各种颜色；而仿钻石如合成立方氧化锆，荧光则较一致。因此，可用来鉴别群镶钻石的真伪。,(4),帮助判断宝石是否经过人工处理,天然翡翠一般无荧光或荧光较弱；而某些,B,货翡翠可发出中至强的黄绿或蓝白荧光。某些天然黑珍珠可发红或浅黄的荧光；而硝酸银处理的染色黑珍珠，无荧光或灰白色荧光。,(5),帮助判断某些宝石的产地；,如斯里兰卡黄色蓝宝石,LW,下呈黄色荧光；而澳大利亚黄色蓝宝石无荧光。,5,、注意事项,(1),紫外光会损伤眼睛，放置样品之后再打开开关；,(2),透明样品与不透明样品荧光有所不同；,(3),有时样品仅某一部分发荧光，如祖母绿中的油剂，青金石中的方解石；,(4),同类宝石不同样品的荧光可有明显差异；,(5),只是辅助手段，尚需综合判断。,热导仪,热导仪是,20,世纪,80,年代初设计生产的，是鉴定钻石与仿钻石迅速而有效的仪器。但由于近年来合成,-sic,的上市，给鉴别钻石与仿钻石提出了新的课题，因为二者无法用热导仪区分。,1,、原理,不同珠宝玉石传导热的性能不同。因此，测定热导率或相对热导率可鉴别宝石,。,2,、结构,II,型热导仪（图,2-26,）由探头、测量显示系统、警报系统及电源组成。,3,、操作,先清洁宝石，操作步骤如下：,(1)打开开关预热；,打开开关之后，会亮起一个红灯，等另一个红灯亮时，说明预热已完成，可以进行下一步。,(2)据室温和样品重量调档；,日本型热导仪的调档规定,ct/t,30,0.5,1,2,3,(3),手持仪器，两手指捏住背部金属板；,这是为了防止误判定。警报系统是为了防止热导仪探头直接接触金属部分（金、银、铜等）使热导仪发出错误的信号而设置的。警报系统是由人体、金属、探头及仪器背面的一块直角三角形的金属板及蜂鸣器等组成。当探头误触金属托时，蜂鸣器就会发出短促的嘟！嘟！声，而不是接触钻石时拉长的嘟！嘟！声。以此发出提醒警报。,(4),探头垂直台面测试；,(5),据升档及蜂鸣声判断。,4,、注意事项,(1),待测宝石必须干净、干燥；,(2),电池电力应充足；,(3),定期清洁探头，软纸轻擦即可；,(4),钻石应放在铝板凹坑中，不要用手拿钻石，镶钻首饰可拿托；,(5),测试分钻，光和声可能不会很强；,(6),应尽量垂直台面测试；,(7),控制室内气流，避开风扇及窗口的风；,(8),测试时手指必须捏住仪器背部三角形金属板，以免误判定；,(9),测试完毕将探头戴上保护套，并立即断电；,(10),电池长时间不用，应取出。,5,、应用,(1),鉴别钻石与仿钻石（合成碳硅石除外）；,(2),鉴别其它宝石，如海蓝宝石与蓝黄玉，方柱石与紫晶等；,(3),检测贵金属及其含量。,590,型无色合成碳硅石,/,钻石测试仪,钻石与合成碳硅石在热导仪测试中均呈钻石反应。为此，美国,C3,公司生产了“,Tester Model 590”,检测仪（图,2-27,）。,1,、原理,无色一浅黄色钻石具有透过长波紫外线的能力；而合成碳硅石却可以吸收长波紫外线。该仪器即利用此原理设计制做而成。,2,、结构,该仪器上装有接收紫外光的细光纤管，并有声响及指示灯装置,3,、操作,当长波紫外灯的光线射向钻石时，则长波紫外光进入钻石。经过折射、内反射又折射到台面上，进入接收器，发出声响并使绿灯闪亮；若为合成碳硅石，则紫外光被吸收，无紫外光进入接收器，因而无声响，指示灯不闪亮。,4,、注意事项,(1)“Tester Model 590”,检测仪应在正常温度、湿度下使用。温度超过,30,时，会出现错误结果。,(2),探头与样品应干净，否则会有错误的结果。,三、实习要求,1,、放大镜观察,(1),玻璃猫眼的蜂巢构造；,(2),翡翠（处理）的染色特征（丝网状绿）；,(3),石英岩玉的粒状结构,/,鳞片粒状结构；,(4),钻石内含物的观察。,2,、宝石显微镜观察,(1),红、蓝宝石的矿物包体、指纹状包体、双晶纹,/,裂理、平直或六边形色带（生长纹）等；,(2),焰熔法合成红、蓝宝石的弧形生长纹（色带）、气泡等；,(3),养殖珍珠的“砂丘纹”（生长回旋结构）；,(4),染色翡翠的“丝网状”绿；,(5),尖晶石中的八面体负晶或矿物包裹体；,(6),橄榄石中的睡莲叶状包体；,(7),合成碳硅石、橄榄石、碧玺、铬透辉石、锆石、合成金红石等的双影观察；,(8),欧泊、合成欧泊的变彩观察及彩片特征观察；,(9),菱锰矿的鲕状结构，层纹构造的观察；,(10),透辉石猫眼的二组近正交完全解理及矽线石猫眼一组完成解理的观,3,、折射仪观测,(1),折射率的测定,点测：猫眼、红宝石、碧玺、水晶、翡翠、岫玉、欧泊、蓝晶石、独山玉、月光石、玛瑙等。,刻面测法：红宝石、合成红宝石、祖母绿、紫晶、方柱石、石榴石、橄榄石、碧玺、磷灰石、萤石。,(2),双折率测定,紫晶、方柱石、堇青石、碧玺、磷灰石、橄榄石、红宝石,(3),一轴晶光性正负的确定 紫晶、方柱石,4,、密度测定,用静水力学法测定密度：,锆石、合成立方氧化锆、紫晶、方柱石、红宝石、祖母绿、合成祖母绿（水热法）、青金石、合成青金石、方钠石、翡翠、软玉、岫玉、贝壳。,4,、密度测定,用静水力学法测定密度：,锆石、合成立方氧化锆、紫晶、方柱石、红宝石、祖母绿、合成祖母绿（水热法）、青金石、合成青金石、方钠石、翡翠、软玉、岫玉、贝壳。,5,、二色性观测,无多色性：尖晶石、石榴石、玻璃；,二 色 性：红宝石、蓝宝石、祖母绿、碧玺、紫晶、符山石；,三 色 性：堇青石、蓝晶石、坦桑石、红柱石、绿帘石；,6,、分光镜观测,红宝石或合成红宝石、锆石、焰熔法深蓝色合成尖晶石、榍石、磷灰石、石榴石等。,7,、查尔斯滤色镜观测,绿色翡翠和绿色水钙铝榴石，天蓝色托帕石和海蓝宝石、红宝石和红色石榴石等。,8,、紫外灯宝石发光性观察,红宝石、红尖晶石、红色石榴石、钻石、合成立方氧化锆、磷灰石、欧泊、萤石等。,9,、偏光器观察,红宝石、蓝宝石、黄玉、碧玺、尖晶石、石榴石、玻璃、翡翠、岫玉、玛瑙、赛黄晶、水晶等。,10,、热导仪测试,钻石、合成碳硅石、合成立方氧化锆、紫晶、方柱石、托帕石、海蓝宝石、红宝石、蓝宝石等。,上述观察测试要求掌握每种宝石鉴定仪器的原理，使用方法和操作步骤以及使用时的注意事项；细心、认真观察测试，在实践中不断积累经验，总结、提高实际操作技能，争取尽快熟练使用各种常规珠宝鉴定仪器。,
