光缆的测试.ppt

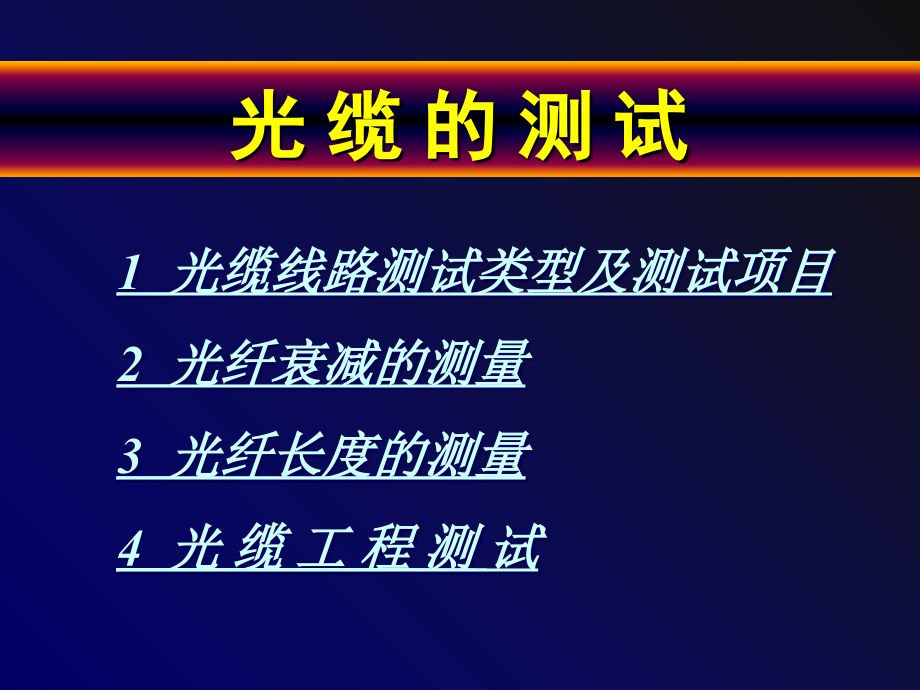

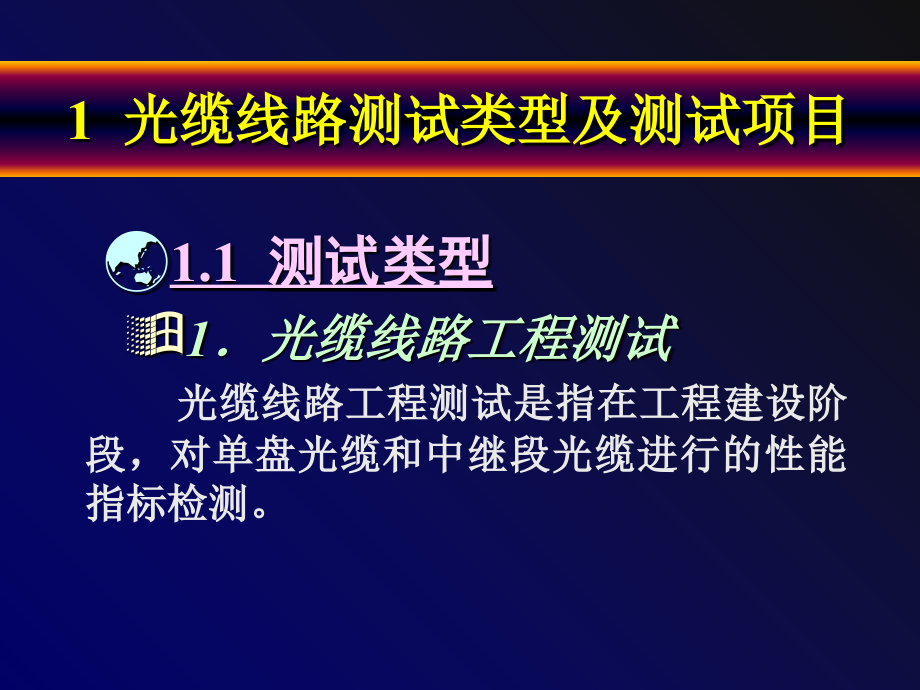

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,点击此处结束放映,单击此处编辑母版标题样式,人民邮电出版社,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,光 缆 的 测 试,1 光缆线路测试类型及测试项目,2 光纤衰减的测量,3 光纤长度的测量,4 光 缆 工 程 测 试,1 光缆线路测试类型及测试项目,1.1,测试类型,1光缆线路工程测试,光缆线路工程测试是指在工程建设阶段，对单盘光缆和中继段光缆进行的性能指标检测。,（1）单盘测试,单盘测试是单盘检验的组成部分。单盘测试是对运输到现场的光缆传输、技术特性进行检验，以确定运输到分屯点上的光缆是否达到设计文件的要求。,2光缆线路维护测试,通过对光缆线路的光电特性测试，可以了解光缆的工作状态，掌握光缆线路实际运行状况，正确判断可能发生障碍的位置和时间，为光缆线路提供可靠的技术资料。,1.2,测试项目,1工程测试项目,2维护测试项目,2 光纤衰减的测量,2.1 光纤衰减的概念,衰减是光纤中光功率减少的一种度量，它取决于光纤的工作（波长）类型和长度，并受测量条件的影响。,2.2 光纤衰减的测量方法,常用的光纤衰减测量方法有截断法、后向散射法和插入损耗法。,1截断法,（1）测量原理,在不改变注入条件下，分别测出通过光纤两个点的光功率,P,1,和,P,2,，,再按定义计算出光纤的衰减系数,a,。,（2）测量装置及各部分作用,图,1,.2,截断法测量衰减谱的测量装置,滤模器,图,1,.3,采用滤模器的衰减测量注入装置,几何光学注入,图,1,.4,空间状态限制衰减测量的几何注入装置,包层模剥除器。包层模剥除器促使包层转换成辐射模，从而使包层模从光纤中被剥除。,光探测器。,（3）测量方法,2后向散射法,（1）测量原理,后向散射法是测量光纤衰减的第一替代法。它基于能从光纤中双向后向散射光信号提取光纤衰减或衰减系数、光纤长度、衰减均匀性、点不连续性、光学连续性、物理缺陷和接头损耗等信息。,经过往返两次衰减的值，所以曲线斜率为常数的,AB,段光纤的衰减为,A,(,l,),AB,=0.5(,P,A,P,B,)(dB),a,(,l,)=,A,(,l,),AB,/,L,AB,(dB/km),AB,间的长度（距离）为,（2）测量装置及各部分作用,后向散射法所用的装置就是光时域反射计,OTDR,组成如图,1,.6所示。,（3）测量方法,图,1,.7,OTDR,衰减曲线,3插入损耗法,（1）测量原理,测量原理类似于截断法，只不过插入损耗法用带活接头的连接软线代替短光纤进行参考测量，计算在预先相互连接的注入系统和接收系统之间（参考条件）因插入被测光纤引起的功率损耗。,插入损耗法有两个可供选择的参考条件下的测量原理方案，如图6.8所示。,（2）测量装置及各部分的作用,（3）测量方法,方案1：被测光纤段的总衰减可按下式计算。,式中：,C,r,，,C,1,，,C,2,分别是在参考条件下，被测光纤输入端和输出端连接器的标称平均损耗（,dB）。,-,-,方案2：被测光纤段的总衰减计算式如下。,4.“4,P”,法测接头损耗,图,1,.9,光纤连接损耗测量（“四功率值”法）,3 光纤长度的测量,3.1 传输脉冲时延法,设光脉冲经长度为,L,(m)，,平均折射率为,n,的光纤传输后，其传输时延,D,t,为,D,t,n,L,/c (s),式中，,c,为真空中光速（310,8,m/s），,此式可改写为,L,cD,t,/,n,(m),图,1,.10,传输脉冲时延测量光纤长度,可见，只要测得,D,t,，,便能求得已知,n,值的光纤的长度，这就是传输脉冲时延法的原理。,3.2 反射脉冲时延法,光纤长度便可由下式求得,L,c2,t,/2,n,图,1,.11,反射脉冲时延测量光纤长度,4 光 缆 工 程 测 试,4.1,中继段测试（竣工测试）,1光缆线路衰减测试,（1）光缆线路衰减定义,可将一个单元光缆段中的总衰减定义为,式中：,a,n,为中继段中第,n,根光纤的衰减系数（,dB/km）；,L,n,为中继段中第,n,根光纤的长度（,km）；,a,s,为固定接头的平均损耗（,dB）；,X,为中继段中固定接头的数量；,a,c,为连接器的平均插入损耗（,dB）；,Y,为中继段中连接器的数量（光发送机至光接收机数字配线架（,ODF）,间的活接头）。,图,1,.12,中继段光纤线路损耗构成示意图,（2）测量方法,有插入法和后向散射法。,插入法,核心网光缆线路，应采用插入法测量。从中继段光缆线路衰减要求在带已成端的连接插件状态下进行测量来说，插入法是唯一能够反映带连接插件线路衰减的方法。,插入法可以采用光纤衰减测试仪（分多模和单模），也可以用光源和功率计进行测量。,插入法的测量偏差，主要来自仪表本身以及被测线路连接器插件的质量，如某个长途光缆工程，据3个中继段光缆线路的衰减测量统计，平均偏差为0.3,dB。,后向散射法,后向散射法虽然也可以测量带连接插件的光缆线路衰减，但由于一般的,OTDR,仪都有盲区，使近端光纤连接器插入损耗、成端连接点接头损耗无法反映在测量值中；同样对成端的连接器尾纤的连接损耗由于离尾部太近也无法定量显示。因此，用,OTDR,仪所得到的测量值实际上是未包括连接器在内的光缆线路损耗。为了按光缆线路衰减的定义测量，可以通过假纤测量或采用对比性方法来检查局内成端质量。,（3）测量方法的选择,若偏差较大，则可用后向散射法作辅助测量。,2光缆线路衰减曲线测量,（1）目的,光缆线路衰减曲线测量指的是对光缆中光纤后向散射曲线的测量。,（2）测量仪器,光缆线路衰减曲线测量仪器采用的是光时域反向射仪，即,OTDR,仪。,（3）衰减曲线要求,双向测量,测量记录,线路衰减测量结果的比较,光缆线路衰减的计算方法,4.2,系统光性能参数测试,1系统光性能参数主要是指光缆线路的衰减与色散、系统发送光功率、系统接收灵敏度、动态范围及系统富裕度等。,2中继段衰减与色散的测试,（1）色散的定义,光纤中色散主要是指光信号经过光纤传输后在光纤输出端发生能量分散，导致传输信号畸变。,（2）色散的测量方法,脉冲时延法,测量原理,脉冲时延法是单模光纤色散测量的第二替代测量法。这种测量方法的测量原理是，使不同波长的窄光脉冲分别通过已知长度的受试光纤时，测量不同波长下产生的相对群时延，再由群时延差计算出被测光纤的色散系数。,测量装置,图,1,.13,脉冲时延法的测量装置,测试步骤,a,参考光纤的测量,b,被测光纤的测量,单位长度的群时延为,T,(,l,),T,out,(,l,i,),T,in,(,l,i,)/,L,（ps/km）,式中：,T,out,(,l,i,),输出脉冲时间差（,ps）；,T,in,(,l,i,),输入脉冲时间差（,ps）；,L,减去参考光纤长度后的被测光纤长度（,km）。,（3）偏振模色散的定义,偏振模色散（,Polarization Mode Dispersion，PMD）,是指单模光纤中的两个正交偏振模之间的差分群时延，它在数字系统中使脉冲展宽产生误码（尤其在,WDM,和,DWDM,系统中）。,（4）,PMD,的测试方法干涉法,测量原理,干涉法的测量原理是，当光纤一端用宽带光源照明时，在输出端测量电磁场的自相关函数或互相关函数，从而确定,PMD。,干涉法的主要优点是测量速度非常快，测量设备体积小，特别适合于现场使用。,测量装置,图,1,.14,光纤参考通道的,Michelson,干涉法的测量装置,图,1,.15,空气参考通道的,Michelson,干涉仪法的测量装置,图,1,.16,空气参考通道的,Mach-Zehnder,型干涉仪测量装置,图,1,.17是对弱偏振模耦合（上方）和强偏振模耦合（下方）光纤，分别用自相关型仪器（,a，b）,和互相关型仪器（,c，d）,测得的干涉条纹图。,图,1,.17,自相关型仪器（,a,，,b,）,和互相关型仪器（,c,，,d,）,测得的干涉条纹图,3系统发送功率的测试,图,1,.18,系统发送光功率的测试连接图,图,1,.19,发送光功率测试方法,4系统接收灵敏度与动态范围的测试,图,1,.20,系统接收灵敏度与动态范围的测试,图,1,.21,光接收灵敏度（动态范围）测试,5系统富裕度及其测试,图,1,.22,中继段光链路的富余度分配,
