简支梁施工技术演示.ppt

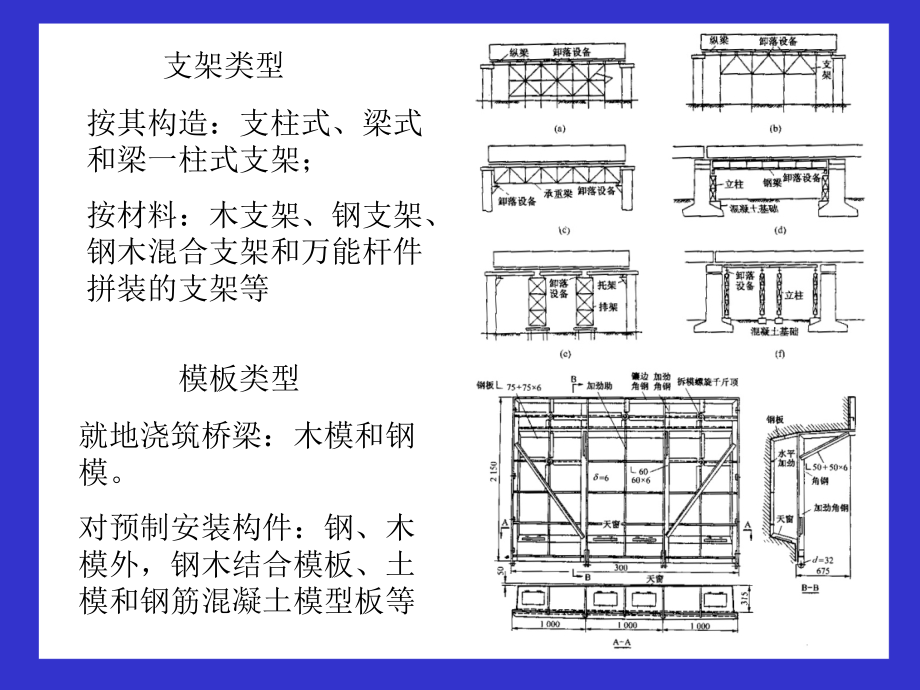

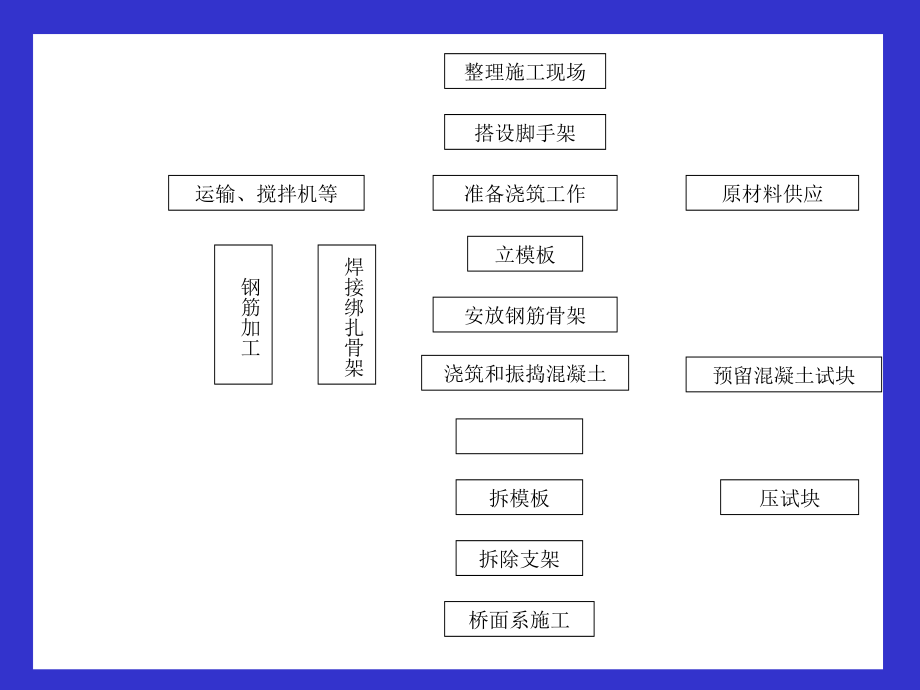

单击以编辑母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,原材料供应,浇筑和振捣混凝土,安放钢筋骨架,立模板,整理施工现场,搭设脚手架,准备浇筑工作,运输、搅拌机等,预留混凝土试块,焊接绑扎骨架,钢筋加工,拆模板,拆除支架,桥面系施工,压试块,支架类型,按其构造：支柱式、梁式和梁一柱式支架；,按材料：木支架、钢支架、钢木混合支架和万能杆件拼装的支架等,模板类型,就地浇筑桥梁：木模和钢模。,对预制安装构件：钢、木模外，钢木结合模板、土模和钢筋混凝土模型板等,模板支架的要求,1。模板、支架必须有,足够的强度、刚度和稳定性,2在河道中施工的支架，要充分考虑,洪水和漂流物以及通过船只 （队）,对其的影响，要有足够的安全措施,3支架立柱必须安装在有,足够承载力的地基,上，保证浇筑混凝土 后不发生超容许的沉降量,4。设置,预拱度,5构造物的模板支架不应与施工用的脚手架和便桥相连接,6模板的,接缝必须密合,7。模板、支架应尽量做成,装配式组件或块件,1卸架后上部构造本身及活载一半所产生的竖向挠度,1,；,2支架在荷载作用下的弹性压缩,2,；,3支架在荷载作用下的非弹性变形,3,；,4支架基底在荷载作用下的非弹性沉陷,4,；,5.由混凝土收缩及温度变化而引起的挠度,5,；,预拱度的设置,有关商品混凝土问题,1商品混凝土强度离散程度大，坍落度波动大，造成卸料、泵送困难(坍落度很小时)，造成振捣时间难以掌握(坍过大时)；,2因商品混凝土搅拌站机械设备发生故障及交通堵车，造成混凝土不能完全保障连续浇注；,3商品混凝土浇注的结构表面可能出现收缩裂纹；,4泵送混凝土气泡多，产生混凝土麻面、气孔。,1混凝土强度控制水平较差。坍落度波动大，造成混凝土浇筑分层困难，易出现离析、“过振”现象。,2商品混凝土供应搅拌站设备能力小，就不能保障在机械发生故障时仍能连续供料。,3商品混凝土一般水泥用量大，易使混凝土硬化中出现较大干缩而形成裂纹。,4掺用引气型减水剂等原因造成泵送混凝土产生较多气泡且不宜消散。,梁桥支座（概述）,支座设置在桥梁的上部结构与墩台之间，它的作用是把上部结构的各种荷裁传递到墩台上，并能够适应活载、温度变化、混凝土收缩与徐变等因素所产生的位移，使上、下部结构的实际受力情况符合设计的计算图式。,梁式桥的支座一般分为固定支座和活动支座。固定支座允许梁截面自由转动而不能移动，活动支座允许梁在挠曲和伸缩时转动与移动。,桥梁的使用效果，与支座能否准确地发挥其功能有着密切的关系，这其中有对支座施工安装的要求，而正确地确定支座所承受的荷载和活动支座的位移量关系到支座的使用寿命。,梁桥支座的类型,板式橡胶支座,板式橡胶支座,聚四氟乙烯板式橡胶支座,圆形球冠板式橡胶支座,坡形板式橡胶支座,盆式橡胶支座,球型钢支座,拉力支座,抗震和减隔震支座,板式减隔震橡胶支座,高阻尼橡胶支座,铅芯橡胶支座,抗震型球型钢支座,板式拉力支座,盆式橡胶拉力支座,球型钢拉力支座,弧型钢板支座,聚四氟乙烯板式橡胶支座,球冠圆板式橡胶支座,坡型板式橡胶支座,GPZ型盆式橡胶支座,GPZ盆式橡胶支座,（单向活动支座、双向活动支座、固定支座）,球型钢支座（单向活动支座）,盆式支座构件的作用,下支座板的作用是将桥跨结构的竖向荷载传给墩台并固定支座的位置。此外，它限制橡胶块的侧向变形，并和中支座板一起使橡胶块处于三向受压状态，从而提高橡胶块的承载能力。,上支座板的作用是将桥跨结构的竖向荷载传给支座，其本身通过螺栓固定于桥跨结构。,聚四氟乙烯耐高温、低温的特性良好，化学稳定性与耐大气老化性能也极好。它具有良好的低摩阻特性及足够的抗压性能，因此作为滑板，除承受外荷载外，能确保桥跨结构低摩阻的伸缩位移。,承压橡胶块的作用除了承受传递外荷载外，还可依靠其变形来保证桥跨结构在支点处的转角。,中支座板上部设凹槽，以容纳聚四氟乙烯滑板，并使它处于三向受压状态。,钢紧箍圈保证受力时橡胶不因盆环与中支座板间的空隙而破坏。,组合上、中支座板构造或利用上下支座连接板即可形成固定支座。,桥面伸缩缝装置,为使车辆平稳通过桥面并满足桥面变形，需要在桥面伸缩缝处设置一定的伸缩装置。,对桥面伸缩缝的设计与施工，应全面考虑下述要求：,1,能够适应桥梁温度变化所引起的伸缩。,2桥面平坦，行驶性良好的构造。,3施工安装方便，且与桥梁结构联为整体。,4具有能够安全排水和防水的构造。,5，承担各种车辆荷载的作用。,6养护、修理与更换方便。,7经济价廉。,桥面伸缩缝类型,1对接式伸缩装置,2钢制支承式伸缩缝,3组合剪切式(板式)橡胶伸缩装置,4模数支承式伸缩装置,5无缝式(暗缝型)伸缩装置,图 W型伸缩装置横端面图（尺寸单位：mm）,用钢板弯制L钢；2锚固钢筋；3预埋钢筋；4水平加强钢筋；5W型橡胶条；,6现浇C,30,混凝土；7行车道上部构件；8桥面铺装,图10-2-2钢板叠合型伸缩装置构造示意图（尺寸单位：mm）,1钢板；2角钢；3排水导槽；4沉头螺钉；5锚固钢筋；6桥面铺装,先张法预应力简支板梁,预制工艺流程图,整理台座内的底板,张拉预应力钢筋,至1.05再退至0.5,安装侧模板、端模板,绑扎底板钢筋,浇筑底板混凝土,安装芯模,绑扎其他部位钢筋,张拉预应力钢筋至,继续浇筑混凝土,混凝土养护,放松切断预应力钢筋,起吊、移梁、存放,封头,预应力钢筋对焊、,冷拉时效,普通钢筋加工,模板制作,制混凝土试件,测定混凝土试块强度,拆除芯模,拆除侧模、端模,后张法预应力T梁,预制工艺流程图,穿 束,张拉钢丝束,移梁、存放,孔道压浆,测定混凝土试块强度,制备预应力钢丝束拆除侧模、端模,封锚,钢筋加工,制混凝土试件,模板制作,拌制混凝土拆除芯模,修理底模板,安装钢筋骨架,安装一侧外模、端模,安装制孔器,安装另一侧外模,安装翼缘钢筋,浇筑混凝土,抽拔制孔器,养护、拆模,安装底模振捣器,塔式起重机,轮胎起重机,汽车起重机,履带起重机,回转式起重机,缆索起重机,门式起重机,浮吊起重机,门式浮吊,悬臂式浮吊,回转式浮吊,起重机架设法,宽巷式,窄巷式,穿巷式架桥机,蝴蝶架式架桥机,跨墩式架桥机,架桥机架设法,固定支架法,活动支架法,支架架梁法,土牛通道法,扒杆导梁法,千斤顶导梁法,钓鱼法,摆动法,简易机具组合法,单吊式塔架,双吊式塔架,塔架架设法,预制梁的架设方法,
