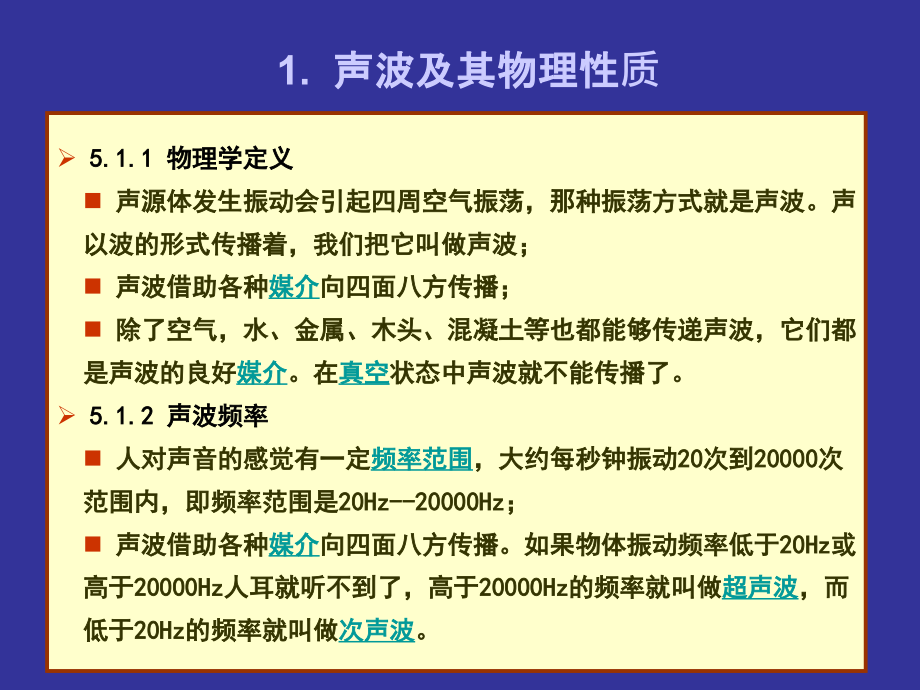

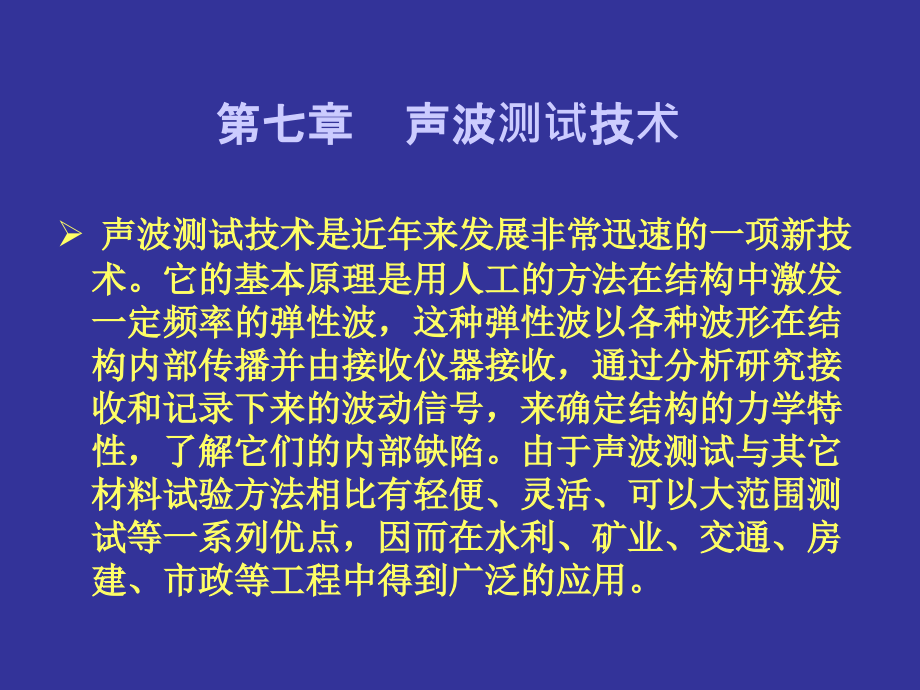

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第七章 声波测试技术,声波测试技术是近年来发展非常迅速的一项新技术。它的基本原理是用人工的方法在结构中激发一定频率的弹性波，这种弹性波以各种波形在结构内部传播并由接收仪器接收，通过分析研究接收和记录下来的波动信号，来确定结构的力学特性，了解它们的内部缺陷。由于声波测试与其它材料试验方法相比有轻便、灵活、可以大范围测试等一系列优点，因而在水利、矿业、交通、房建、市政等工程中得到广泛的应用。,1.声波及其物理性质,5.1.1,物理学定义,声源体发生振动会引起四周空气振荡，那种振荡方式就是声波。声以波的形式传播着，我们把它叫做声波；,声波借助各种,媒介,向四面八方传播；,除了空气，水、金属、木头、混凝土等也都能够传递声波，它们都是声波的良好,媒介,。在,真空,状态中声波就不能传播了。,5.1.2,声波频率,人对声音的感觉有一定,频率范围,，大约每秒钟振动,20,次到,20000,次范围内，即频率范围是,20Hz-20000Hz,；,声波借助各种,媒介,向四面八方传播。如果物体振动频率低于,20Hz,或高于,20000Hz,人耳就听不到了，高于,20000Hz,的频率就叫做,超声波,，而低于,20Hz,的频率就叫做,次声波,。,1.1 声波的传播规律,在弹性介质内某一点，由于某种原因而引起初始扰动或振动时，这一扰动或振动则以波的形式在弹性介质内传播，形成弹性波。声波是弹性波的一种，若视岩土和混凝土介质为弹性体，则声波在岩土和混凝土介质中的传播服从弹性波传播规律。,纵波（,P,波）：,质点振动方向与波的传播方向一致时称为纵波。,将上式代入拉密方程可得：,可得无限弹性介质中纵波的波动方程：,可得纵波的传播速度：,横波（,S,波）：,质点振动方向与波的传播方向垂直时称为横波。,将上式代入拉密方程可得：,可得无限弹性介质中横波的波动方程：,可得横波的传播速度：,比较纵波速度V,P,、横波V,S,和一维波V,B,。,则有V,P,V,B,V,S,A）纵波速度总是大于横波速度;,B）,纵波又称P(Primary)波，意即初至波，因其波速最快；,C）横波又称S(Secondary)波，意即次波，因其波速最小。,2.1 声波探测仪器设备,声波探测的全过程是声波发射、传播及接收显示，其相应的仪器有,发射换能器,、,接收换能器,和,声波仪,。,2.声波探测技术,压电效应的原理,如果对压电陶瓷施加压力，它便会产生电位差（称之为正压电效应）；,反之施加电压，则产生机械应力（称为逆压电效应）。,如果压力是一种高频震动，则产生的就是高频电流。而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。,超声波探头结构如图所示，它主要由压电晶片、吸收块（阻尼块）、保护膜、引线等组成。,HF-2型平面换能器,声波仪声波仪是声波测试的主要仪器设备，它的主要部件是发射机和接收机，发射机的作用是根据使用要求向声波测试探头输出一定频率的声脉冲，接收机的功能是将接收探收到的微量信号放大，并在示波器上显示或以数字的形式显示。,HF-D型智能超声仪,HTY-C型超声波参数测定仪,混凝土超声波测试仪,混凝土超声波测试仪,混凝土超声波测试仪,反射法换能器向介质发射声波，波动沿发射方向传播到介质的底面后，被反射回来再由换能器接收，根据反射波传播的时间和显示的波形来判断介质内部的缺陷和材料性质的方法，这种方法适用于介质的另一面无法安放换能器的情况，在结构混凝土厚度检测，桩基完整性检测中即采用反射法。,剖面法 发射换能器发射纵波通过一定角度入射到介质中，被转换成表面波，通过对表面波特性的测定来判断介质的缺陷和树料的性能。若发射换能器和接收换能器同时放入一个钻孔时，即为单孔测井。,测试方法的确定,测试地点的选择根据测试目的的不同，应选择测试的地段能代表某一段的地质情况，测点或测孔应布置在岩性比较均匀、表面平坦、没有局部断裂破碎的地方,对测孔的要求孔壁要圆滑、顺直、清洁，孔径大小要适当，双孔成一组孔联合测试时，要求各孔尽量的相互平行。,表面处理 测点处的表面要清理干净，粗糙不平的地方要打磨平整，如果是不易打平的表面，可以用环氧胶泥把测点处抹平，硬化后再涂上耦合剂。,探测频率的选择为了在测距短、波速较高的情况下保证有较高的测量精度，则要求有足够高的探测频率，在岩体破碎、吸收衰减严重时所使用的频率应小一些。,耦合剂为了使声波有效地发射到被测介质或结构中，以及有效地接收到从被测介质或结构中传来的声波，必须使发射和接收换能器与被测表面有良好的接触，须对被测表面平整后，用传声性能良好的耦合剂涂在换能器与被测表面之间，以紧密地填充换能器与被测表面间的空隙。常用的耦合剂为机油、黄油或其它油类。,
