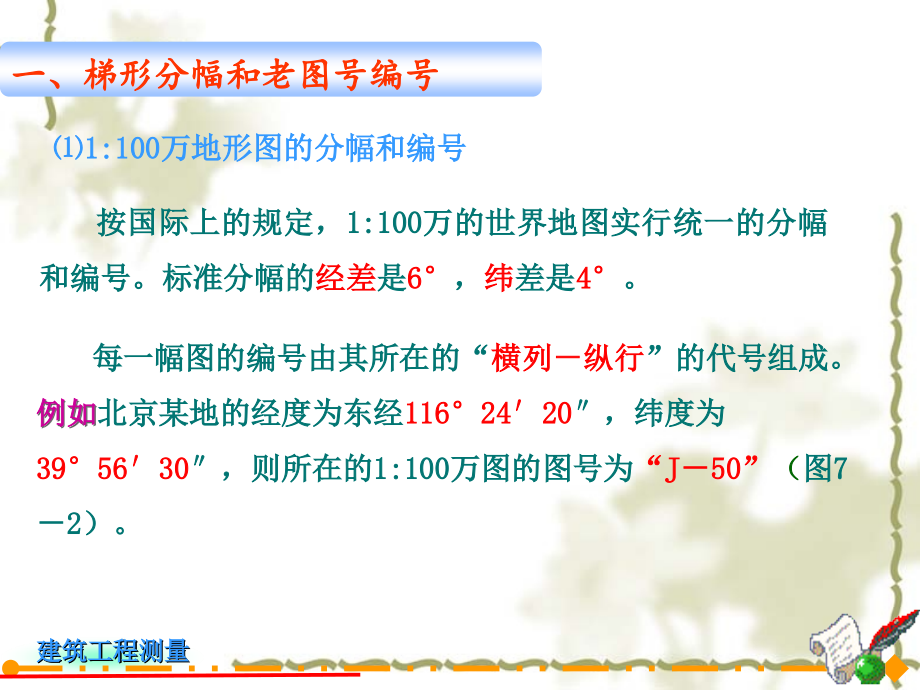

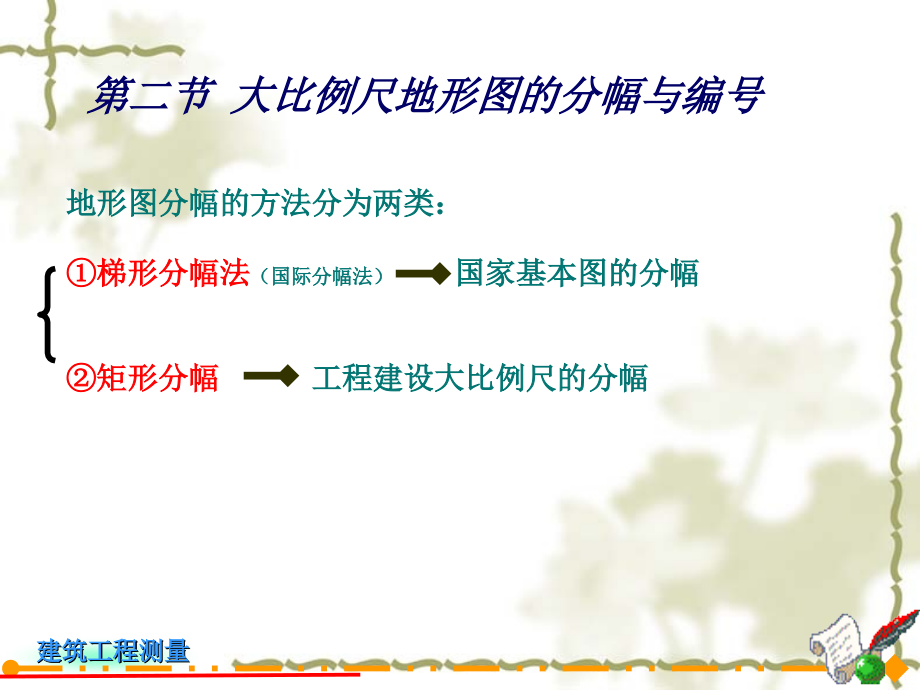

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,建筑工程测量,地形图分幅的方法分为两类：,梯形分幅法,（国际分幅法）,国家基本图的分幅,矩形分幅,工程建设大比例尺的分幅,第二节 大比例尺地形图的分幅与编号,一、梯形分幅和老图号编号,1:100万地形图的分幅和编号,按国际上的规定，1:100万的世界地图实行统一的分幅和编号。标准分幅的,经差,是,6,，,纬,差是,4,。,每一幅图的编号由其所在的“,横列纵行,”的代号组成。,例如,北京某地的经度为东经,1162420,，纬度为,395630,，则所在的1:100万图的图号为,“J50”,（,图72）。,J-50,J-50-A,J-50-B,J-50-C,J-50-D,J-50-(1),J-50-(16),1:5万、1:2.5万地形图的分幅和编号,这种地图编号是从1:10万地形图的图号基础上延伸出来的。,如图74所示。,每幅,1:10,万地形图分为,4幅1:5,万地形图，分别以,A、B、C、D为代号,，其代号是在1:10万地形图图号后,加上,各自的代号而成，如,J505B,。,每幅,1:5,万地形图分为,4幅1:2.5,万地形图，分别以,1,2，3,4,为代号。,1:1万地形图的分幅和编号,每幅,1:10,万地形图分为,8行8列,，共,64幅1:1,万地形图，代号分别以,(1)、(2)、(3)(64)表示,。其编号是在1:10万地形图图号后加上各自的代号而成，如,J505(24),。,二、国家基本比例尺地形图新的分幅和编号,GB/T 13989-92,自,1993,年3月起实施。,新的分幅编号对照发前有以下特点：,1:5000地形图列入国家基本比例尺地形图系列，使基本比例尺地形图增至,8种,。,分幅全部由1:100万地形图逐次加密划分而成，此外过去的,列,、,行改称为行、列,。,编号仍以1:100万地形图编号为基础，,增加了比例尺代码,。因此，所有1:50001:50万地形图的图号均由,五个元素10个代码组成,。,编号,1:100万地形图的编号如,J50,。,1:50万1:5000地形图的编号。以1:100万编号为基础，采用行列式编号方法。,H,G,F,E,D,C,B,代码,1:5000,1:1万,1:2.5万,1:5万,1:10万,1:25万,1:50万,比例尺,我国基本比例尺代码,即1：100万图的行号(字符码)1位，列号(数字码)2位，比例尺代码(字符)1位，该图幅的行号(数字码)3位，列号(数字码)3位。如,J,50,D,001,003,矩形或正方形分幅,用纵横坐标网线划分。适用于大比例尺地形图。按图幅西南角点的坐标公里数编号。图幅大小，主要有：,（1）50cm50cm,或50cm40cm,用于1：500、1：1000、1：2000,（2）40cm40cm,用于1：5000,
