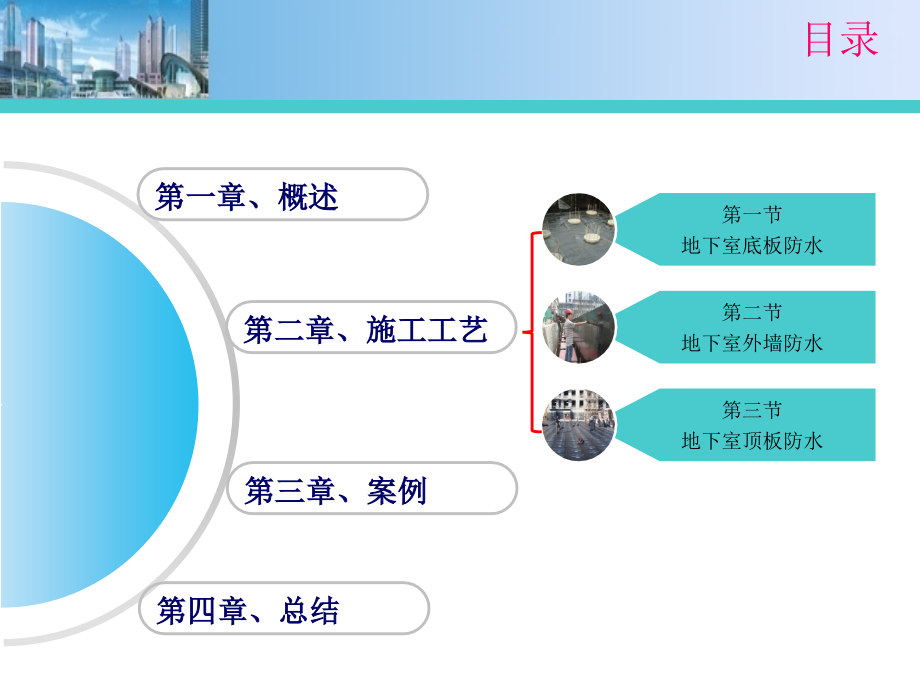

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,地下室防水施工技术,第二章、施工工艺,第一章、概述,第三章、案例,第一节,地下室底板防水,第二节,地下室外墙防水,第三节,地下室顶板防水,目录,第四章、总结,学习目的：,了解地下防水工程的有关基本知识。,掌握地下防水工程结构自防水、卷材防水的主要施工方法和施工要点。,通过案例学习，加强预控。,第一章 概述,第,1,节、常规做法,底板防水做法,外墙防水做法,顶板防水做法,第二章 第,1,节 常规做法,苯板保护层,实心砖墙保护层,地下室外墙防水做法,做法,1,做法,2,第二章 第,1,节 常规做法,做法,1,做法,2,顶板防水做法,带找坡层、滤水层,第二章 第,1,节 常规做法,第,2,节、国家规范、图集,GB50208-2011,地下防水工程质量验收规范,GB50108-2008,地下工程防水技术规范,10J301,地下建筑防水构造,第二章 第,2,节 规范、图籍,底板防水工艺流程,1,、垫层施工,第二章 第,1,节 底板防水,施工要点：,1,、分区分块施工，避免基底暴露时间长；,2,、二次收光，打磨机磨光；,底板防水工艺流程,2,、基层处理、胎膜抹灰，倒角,GB50208-2011,地下防水工程质量验收规范,4.3.5,基层阴阳角应做成圆弧或,45,坡角，其尺寸应根据卷材品种确定；在转角处、变形缝、施工缝，穿墙管等部位应铺贴卷材加强层，加强层宽度不应小于,500mm,。,第二章 第,1,节 底板防水,底板防水工艺流程,3,、桩头防水,GB50208-2011,地下防水工程质量验收规范,5.7.4,桩头顶面和侧面祼露处应涂刷水泥基渗透结晶型防水涂料，并延伸至结构底板垫层,150mm,处；桩头周围,300mm,范围内应抺聚合物水泥防水砂浆过渡层。,5.7.5,结构底板防水层应做在聚合物水泥防水砂浆过渡层上并延伸至桩头侧壁，其与桩头侧壁接缝处应采用密封材料嵌填,5.7.6,桩头的受力钢筋根部应采用遇水膨胀止水条或止水胶，并应采取保护措施。,第二章 第,1,节 底板防水,施工要点：,1,、桩顶剔凿至混凝土密实处，并应清洗干净；,2,、,桩头顶面和侧面祼露处应涂刷水泥基渗透结晶型防水涂料，并延伸至结构底板垫层,150mm,处；,3,、桩头周围,300mm,范围内应抺聚合物水泥防水砂浆过渡层；,4,、结构底板防水层应做在聚合物水泥防水砂浆过渡层上并延伸至桩头侧壁，其与桩头侧壁接缝处应采用密封材料嵌填；,5,、桩头的受力钢筋根部应采用遇水膨胀止水条或止水胶。,施工现场实例,桩头防水节点,预留槽口应采用相应规格塑料条预埋抽条而成,预留槽口、钢筋出桩头部分橡胶膨胀止水条、嵌槽防水油膏等应进行专项工序检查,水泥基渗透结晶涂刷的防水涂层涂刷范围应按图示要求，厚度应,1.5,第二章 第,1,节 底板防水,底板防水工艺流程,4,、垫层弹线,施工要点：,控制防水搭接宽度，保证顺直。,第二章 第,1,节 底板防水,底板防水工艺流程,加强层宽度不应小于,500mm,5,、附加层,施工要点：,1,、附加层,500,宽，每边,250mm,；,2,、附加层面向迎水面，即在地下室底板部位，先施工附加层，再进行卷材大面积铺贴；,第二章 第,1,节 底板防水,底板防水工艺流程,4.3.5,基层阴阳角应做成圆弧或,450,坡角，其尺寸应根据卷材品种确定；在转角处、变形缝、施工缝，穿墙管等部位应铺贴卷材加强层，加强层宽度不应小于,500mm,。,GB50208-2011,地下防水工程质量验收规范,第二章 第,1,节 底板防水,底板防水工艺流程,6,、防水卷材大面积铺贴,4.3.6,防水卷材的搭接宽度应符合表,4.3.6,的要求。铺贴双层卷材时，,上下两层和相邻两幅卷材的接缝应错开,1/3,1/2,幅宽，且两层卷材不得相互垂直铺贴。,表,4.3.6,防水卷材的搭接宽度,GB50208-2011,地下防水工程质量验收规范,第二章 第,1,节 底板防水,GB50108-2008,地下工程防水技术规范,4.3.16,铺贴各类防水卷材应符合下列规定：,1,应铺设卷材加强层。,2,结构底板垫层混凝土部位的卷材可采用空铺法或点粘法施工，其粘结位置、点粘面积应按设计要求确定；侧墙采用外防外贴法的卷材及顶板部位的卷材应采用满粘法施工。,6,铺贴双层卷材时，上下两层和相邻两幅卷材的接缝应错开,1,31,2,幅宽，且两层卷材不得相互垂直铺贴。,第二章 第,1,节 底板防水,底板防水工艺流程,7,、做灰饼,第二章 第,1,节 底板防水,底板防水工艺流程,9,、底板抗渗砼,4.1.22,防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，,严禁直接加水。,GB50108-2008,地下工程防水技术规范,强制性条文,混凝土的,二次振捣，其实是指在混凝土浇筑后的适当时间，一般坍落度,4,6CM,时进行；,混凝土的二次振捣有很多优点，不仅可以提高混凝土的强度，或在保证强度的前提下节约水泥的用量，而且可以增加混凝土的密实度，提高防渗性，消除混凝土由于沉陷产生的裂纹和细缝。据有关实验表明，二次振捣，可使钢筋握裹力增加,1/3,，,28d,强度增加,10%,15%,，在保持强度不变的前提下节约水泥用量,15%,左右。,第二章 第,1,节 底板防水,筏板后浇带防水节点,第二章 第,1,节 底板防水,后浇带、加强带部位，在垫层上作预留沉渣沟或槽。,施工要点：,1,、后浇带应在其两侧混凝土龄期达到,42d,后再施工；,2,、后浇带中间安装止水钢板,3,、浇带两侧的接缝表面应先清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料；,4,、后浇带混凝土应一次浇筑，不得留施工缝；混凝土浇筑后应及时养护，养护时间不得少于,28d,。,筏板后浇带防水节点,第二章 第,1,节 底板防水,4.1.22,防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，,严禁直接加水。,条文说明：针对施工中遇到坍落度不满足施工要求时有随意加水的现象，本条做了严禁直接加水的规定。因随意加水将改变原有规定的水灰比，对混凝土的抗渗性影响极大，将会造成渗漏水的隐患。,GB50108-2008,地下工程防水技术规范,强制性条文,第二章 第,1,节 底板防水,外墙防水工艺流程,1,、外墙防水砼浇筑,有条件项目地下室外剪力墙采用非泵送混凝土浇筑；,建议,设计在外剪力墙外侧增加一道钢筋网片（见下页）；,地下室外剪力墙适当延长拆模时间；,合理养护时间。,第二章 第,2,节 外墙防水,止水钢板处节点做法（焊接）,注意箍筋节点处理,第二章 第,2,节 外墙防水,水平施工缝防水节点,施工要点：,1,、浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆，并及时浇筑混凝土；,2,、墙体水平施工缝应留设在高出底板表面不小于,300mm,的墙体上。,3,、止水钢板应加工成“,”,状，钢筋不宜穿止水钢板，采取补焊的方法无法保证质量。有箍筋的构件，箍筋在此处宜采取将箍筋断开，弯折,10d,以上与止水钢板焊接的工艺方法。,4,、止水钢板接头必须采用搭接焊接，搭接长度应,50mm,，焊接必须为,4,个方向焊接。,尽量用钢板止水带替代膨胀止水条和橡胶止水带！,第二章 第,2,节 外墙防水,穿墙管、盒防水节点,施工要点：,1,、固定式穿墙管应加焊止水环或环绕遇水膨胀止水圈，并作好防腐处理；穿墙管应在主体结构迎水面预留凹槽，槽内应用密封材料嵌填密实；,2,、套管式穿墙管的套管与止水环及翼环应连续满焊，并作好防腐处理；穿墙管与套管之间应用密封材料和橡胶密封圈进行密封处理，并采用法兰盘及螺栓进行固定；,3,、相邻穿墙管间的间距应大于,300mm,。,第二章 第,2,节 外墙防水,GB50208-2011,地下防水工程质量验收规范,4.1.16,防水混凝土结构的变形缝、施工缝、后浇带、穿墙管、埋设件等设置和构造必须符合设计要求。,条文说明：,墙体最低水平施工缝应高出底板表面不小于,300mm,；,穿墙管道应在浇筑混凝土前预埋；,强制性条文,止水钢板节点图,第二章 第,2,节 外墙防水,4.1.26,施工缝的施工应符合下列规定：,1,水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净桨或涂刷混凝土界面处理剂、水泥基渗透结晶型防水涂料等材料，再铺,3050mm,厚的,1:1,水泥砂浆，并应及时浇筑混凝土；,2,垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并应及时浇筑混凝土；,GB50108-2008,地下工程防水技术规范,强制性条文,施工缝凿毛处理,第二章 第,2,节 外墙防水,变形缝,防水节点,施工要点：,1,、采用图,5,5,2,1,的防水构造时，在接头混凝土施工前应将先浇混凝土端部表面凿毛，露出钢筋或预埋的钢筋接驳器钢板，与待浇混凝土部位的钢筋焊接或连接好后再行浇筑；,2,、预留通道接头处的最大沉降差值不得大于,30mm,。,工程上有“十缝九漏”的说法，变形缝处渗漏的原因是什么？,渗漏现象一：水沿着止水带的周边渗出,渗漏现象二：水沿着止水带的周边不密实的砼渗出,第二章 第,2,节 外墙防水,外墙防水工艺流程,2,、基层处理,施工前，按前述对防水基层进行检查验收，不符要求相关班组返工整改。,对基层上的浮灰、建渣、杂物和积水进行清理清除，满足施工条件。,基层清理后，对基层裂缝、孔洞等缺陷用聚合物水泥砂浆摸平，清扫干净；基层含水率达到要求。,第二章 第,2,节 外墙防水,止水螺杆处理节点,施工要点：,1,、,凿出,20mm,深的喇叭口；,2,、刷防锈漆；,第二章 第,2,节 外墙防水,内部止水环压,实、外部套膨胀止水,环抗渗效果好,两端为塑料,垫，成型后直接,用堵头处理，方,便快捷成型,质量好,两端可拆卸丝,杆头可周转使用,新型止水螺杆处理节点,第二章 第,2,节 外墙防水,外墙防水工艺流程,3,、刷基层处理剂,涂刷或喷涂基层处理剂前要检查找平层的质量和干燥程度并加以清扫；,用铲刀将基层表面的突出物、砂浆疙瘩等异物铲除，用扫帚、毛刷清扫基层表面特别是节点部位的尘土及杂物等。,基层处理剂涂刷后宜在当天铺完防水层，但也要根据情况灵活确定。如多雨季节、工期紧张的情况下，可先涂好全部基层处理剂后再铺贴卷材，这样可防止雨水渗入找平层，而且基层处理剂干燥后的表面水分蒸发较快。一般要干燥,4h,以上，方可进行下道工序施工。,第二章 第,2,节 外墙防水,外墙防水工艺流程,4,、防水卷材粘贴,在需要增加附加层的部位，施工缝、变形缝、后浇带、穿墙管等部位必须铺设防水加强层。依据工程实际情况可先作亦可后作。,外墙铺贴从下向上铺贴，铺贴时采取三个人配合作业；卷材展开对准基准线试铺。,第二章 第,2,节 外墙防水,外墙防水卷材搭接节点,第二章 第,2,节 外墙防水,GB50108-2008,地下工程防水技术规范,第二章 第,2,节 外墙防水,4.3.23,采用外防外贴法铺贴卷材防水层时，应符合下列规定；,2,临时性保护墙宜采用石灰砂浆砌筑,，内表面宜做找平层,。,5,混凝土结构完成，,铺贴立面卷材时，,应先将接槎部位的各层卷材揭开，并应将其表面清理干净，如卷材有局部损伤，应及时进行修补；,卷材接槎的搭接长度，高聚物改性沥青类卷材应为,150mm,，合成高分子类卷材应为,100mm,；,当使用两层卷材时，卷材应错槎接缝，上层卷材应盖过下层卷材。卷材防水层甩槎、接槎构造见图,4.3.23,。,外墙防水工艺流程,5,、苯板保护墙（或,120,砖墙）,第二章 第,2,节 外墙防水,外墙防水聚苯板保护层安装要求,:,粘结牢固，覆盖全面，安装高度要高于回填完成面,1-2,米。,地下室外墙苯板保护节点,第二章 第,2,节 外墙防水,外墙防水工艺流程,6,、回填土分层夯实,第二章 第,2,节 外墙防水,外墙后浇带封闭,外墙后浇带做封板处理并抹好圆角，可提前进行外墙铺贴并回填土。,第二章 第,2,节 外墙防水,地下室剪力墙后浇带是应力集中区域，极易导致新老混凝土接触面产生裂缝，是漏水高发区，若将该处剪力墙进行加厚处理，见下图，防渗漏效果较好。,砖砌,挡墙,第二章 第,2,节 外墙防水,顶板防水工艺流程,2,、卷材铺贴,1,、地下室顶板收面及养护,第二章 第,3,节 顶板防水,顶板防水工艺流程,4,、顶板保护层,3,、防水附加层,第二章 第,3,节 顶板防水,采光天井等防水节点,1,、卷材手收头易采用金属压条定压，凹槽密封材料封堵，根部直径,500mm,范围内，找平层应抹出高度不小于,30mm,的圆台；且在四周预留,20mm*20mm,的凹槽，密封材料嵌前严密；,2,、阴阳角应做成,R,100mm,的圆弧形；,3,、按要求粘贴变形缝、施工缝、阴阳角、所有转角、平立面交界处等,处的卷材附加防水层。,4,、没有在压条与防水卷材结合部打建筑密封膏，长时间极易造成防水卷材收边处开口，从而造成渗漏。,第二章 第,3,节 顶板防水,顶板临时道路加固节点,1,、顶板加载部位（临时道路、堆场等）必须经计算核算。,2,、解决方式：提前深化设计，增加配筋；选用消防车道；回顶。,第二章 第,3,节 顶板防水,1,、散水坡、台阶、明沟本身按,6m,长度（总长度均分）留沉降缝。,2,、外墙阴阳角位按,450,角留沉降缝。,3,、散水坡与台阶交接处留沉降缝分隔。,散水节点,第二章 第,3,节 顶板防水,案例一：,简介,：因场地限制，在主楼施工阶段在地下室顶板上进行材料堆放和泵车架设，地下室顶板楼板结构裂缝。,原因分析,：,1）地下室顶板设计荷载无法满足施工需要的荷载,2）未采取有效的加固措施,预防措施,：尽量不在地下室顶板上进行大荷载的堆积，如确实需要则需要做加固措施。,混凝土罐车,下部未做加固,第三章 案例分析,案例二：,简介：,地下室一层积水，后浇带沿施工缝位置向地下二层渗水,原因分析：,1）后浇带施工缝位置混凝土浇筑前未凿毛处理,2）地下室顶板未断水，导致雨水、施工用水流到地下一层,3）未设置止水带（一般设计在室内不考虑止水带）,地下顶板,后浇带渗水,预防措施：,1）后浇带施工缝位置混凝土浇筑前应凿毛处理,2）地下室结构施工完成后应做好防阻水措施，防止大量水流入地下室,3）建议设计增加止水带或楼地面施工前后浇带位置增加防水层,未凿毛处理,第三章 案例分析,案例三：,简介：,地下室采光井上部反沿施工缝渗水，一般结构施工阶段均留置施工缝，后进行反沿施工。,原因分析：,1）地下室顶板面积较大，建筑设计时一般均没有考虑找坡，不利排水；,2）施工缝处理不到位；,3）设计一般未设计止水条或者止水带，施工中也采用；,采光井上反沿与顶,板结构梁施工缝渗水,预防措施：,1）,结构施工时与结构梁一次性浇筑上翻反沿，合理调整施工缝位置。,第三章 案例分析,案例四：,简介：,地下外墙水平施工缝渗水漏水、螺杆眼渗水,原因分析：,1）外墙未设置止水带、止水带不交圈或止水带偏离位置；,2）膨胀止水条未固定牢，在浇筑混凝土时偏位；膨胀止水条在浇筑混凝土前已遇水膨胀，无法起到膨胀止水作用；,3）施工缝未凿毛清理干净，施工缝混凝土接触面浇筑不密实；,4）螺杆眼渗水主要原因为未封堵密实；,预防措施：,1）按设计和方案要求留置施工缝,2）隐蔽验收时应注意止水带或止水条是否交圈封闭，止水带是否有偏位或自身破坏,3）地下室外墙施工缝止水带建议采用钢板止水带,4）止水螺杆眼应逐个检查，不得有遗漏和封堵不严的,5）回填土前检查防水质量,水平施工缝渗水,螺杆眼渗水,第三章 案例分析,案例五：,简介：,地下室外墙渗水、漏水严重,原因分析：,1）未采用止水螺杆，特别是柱位置对拉螺杆较长，施工过程未采用止水螺杆，螺杆眼处理封堵不到位,2）回填过程中卷材保护不到位，造成卷材破坏,预防措施：,1）地下室外墙必须全部采用止水螺杆，切螺杆眼位置必须封堵处理。,2）外墙防水卷材保护宜采用软保护+砖墙硬防护的模式,第三章 案例分析,案例六：,简介：,地下室与一层之间梁板有变形缝构造，一层水顺变形缝流到地下室,原因分析：,1）设计不合理。因面积较大或上部结构不同，设计中设计变形缝，仅考虑了结构变形未能考虑建筑防水要求。,2）变形缝构造中未能考虑防水要求，水可以顺变形缝盖板侧面流入,预防措施：,1）设计变更；,2,）做好成品保护,变形缝位置上部水,流到地下室,第三章 案例分析,案例七：,简介：,地下室墙面返潮，无法施工墙面腻子及涂料。主要出现在地下室地面开始施工以后。另地下室外墙地下水位以下部分也易出现此种情况。,原因分析：,1）温差及湿度过大造成的冷凝水,2)地下室通风未完成，造成空气流通不畅，地下室楼地面施工过程水汽不能及时排出。,预防措施：,1）地下室外墙防水外应做有保温效果的聚苯板保护；,2）地下室装饰施工前先施工完地下室通风，采用临时风机运行。,第三章 案例分析,案例八：,简介：,地下室顶板下管道支架位置漏水,原因分析：,管道支架固定采用后锚固方式固定，钻孔深度未控制准确，钻通顶板和防水层。,预防措施：,1）,安装提前进行预埋施工；,2）如后锚固施工则对钻孔深度交底应到位,第三章 案例分析,案例九：,简介：,地下室风井位置外墙渗水,原因分析：,1）风井位置卷材收头位置不够；,2）风井设计的通风口位置高度不够，部分回填土以下采用了砖砌（图上看不出）；,3）室外无散水，回填土下沉后水向墙的方向倒流。,预防措施：,1）图纸会审阶段应核实结构、建筑风井口标高，避免设计高度低于设计的室外地面高度，避免结构高度比建筑高度低需后增高；,2）防水卷材收头位置应高于室外地面以上50cm。,第三章 案例分析,一、防水砼原因,1,、防水砼配合比,2,、振捣不密实,3,、施工缝处理不到位,4,、温度变形缝设置,5,、其它,二、防水施工原因,地下室渗漏原因总结,第四章 总结,一、防水砼原因,1,、防水砼配合比,浇注混凝土前要与混凝土供应商实验室沟通，作特别强调，试验员要经常检测混凝土坍落度，对不合格品严格执行退场手续,严格控制现场加水现象,第四章 第,1,节 防水砼原因,10/25/2026,地下室渗漏原因总结,一、防水砼原因,2,、振捣不密实,混凝土浇注过程中要派人跟踪振捣情况，以免漏振、振捣时间不够、振动棒振捣点间距过大、一次下料过多情况出现,在混凝土坍落度,5,6CM,时进行二次振捣,混凝土的,二次振捣，其实是指在混凝土浇筑后的适当时间，一般坍落度,4,6CM,时进行，重新对混凝土进行振捣。,混凝土的二次振捣有很多优点，不仅可以提高混凝土的强度，或在保证强度的前提下节约水泥的用量，而且可以增加混凝土的密实度，提高防渗性，消除混凝土由于沉陷产生的裂纹和细缝。据有关实验表明，二次振捣，可使钢筋握裹力增加,1/3,，,28d,强度增加,10%,15%,，在保持强度不变的前提下节约水泥用量,15%,左右。,第四章 第,1,节 防水砼原因,10/25/2026,一、防水砼原因,3,、施工缝处理不到位,在垫层上作预留沉渣沟或槽。,混凝土浇注后及时覆盖后浇带，防治杂物掉入后浇带内，增加清理难度。,浇注后浇带混凝土前必须将老混凝土面凿毛并冲洗清理干净。,止水带安装不正确,止水带要安装在底板厚度中间位置，要有可靠的固定措施。,施工缝要留置在止水带中间位置，不要偏位。,尽量用钢板止水带替代膨胀止水条和橡胶止水带。,地下室渗漏原因总结,第四章 第,1,节 防水砼原因,第四章 第,1,节 防水砼原因,存渣槽,后浇带设存渣槽,后浇带覆盖,后浇带砼浇筑前认真打凿并清理干净,止水带居中，固定措施可靠,一、防水砼原因,3,、施工缝处理不到位,混凝土浇筑不连续，形成施工冷缝。,提前计划，做好沟通、确保供应；,通过计算及场地实际情况确定浇注设备数量（包括输送泵、运输车、振捣棒、平板振动器）；,确定浇注线路及浇注方法（要结合供货能力、设备输送能力、混凝土初凝时间）分层连续浇注法；,浇注前做好浇注线路及浇注方法交底；,全程派人值班。,第四章 第,1,节 防水砼原因,地下室渗漏原因总结,一、防水砼原因,4,、温度变形缝设置,每隔,30,40,米设宽度为,700,1000,毫米的伸缩后浇带,第四章 第,1,节 防水砼原因,10/25/2026,地下室渗漏原因总结,一、防水砼原因,5,、其它,配筋不合理,现在设计大量采用三级钢，配筋率低，导致底板及剪力墙钢筋间距过大，要与设计协商，在不增加造价前提下优化配筋间距，配筋间距越小，对阻止混凝土开裂越有利。,养护不到位,地下室底板要给予合理养护时间；,采取合理的养护措施（覆盖、浇水、养水、内部降温）；,地下室外剪力墙适当延长拆模时间。,第四章 第,1,节 防水砼原因,10/25/2026,地下室外墙外侧的钢筋混凝土保护层厚度一般较大，容易产生干缩裂缝，给外墙渗水带来隐患，为此，可与设计协商在外墙外侧增设一道,4150,的钢筋网片，防裂效果明显。,钢筋,网片,高温季节混凝土浇筑，由于混凝土中水分损失过快易造成干缩裂缝。浇筑完毕,12,小时后浇水养护或用保水材料覆盖（如塑料薄膜）覆盖。,覆盖薄膜养护,第四章 第,1,节 防水砼原因,二、防水施工原因,基层处理不符合要求（不干净、基层未干，,JS,、油性聚氨脂、卷材对基层干燥度要求高）；,使用假材料；,防水涂料加水泥、汽油等辅材太多，降低了延展性和耐候性；,涂膜及卷材厚度达不到要求；,保护措施不到位，破坏。,第四章 第,2,节 防水施工原因,造成地下工程渗漏的主要原因就是防水层质量不可靠，而混凝土自身又存在诸多问题，使抗渗能力大打折扣。,最好的防水层就是结构自防水。,第三章 案例分析,
