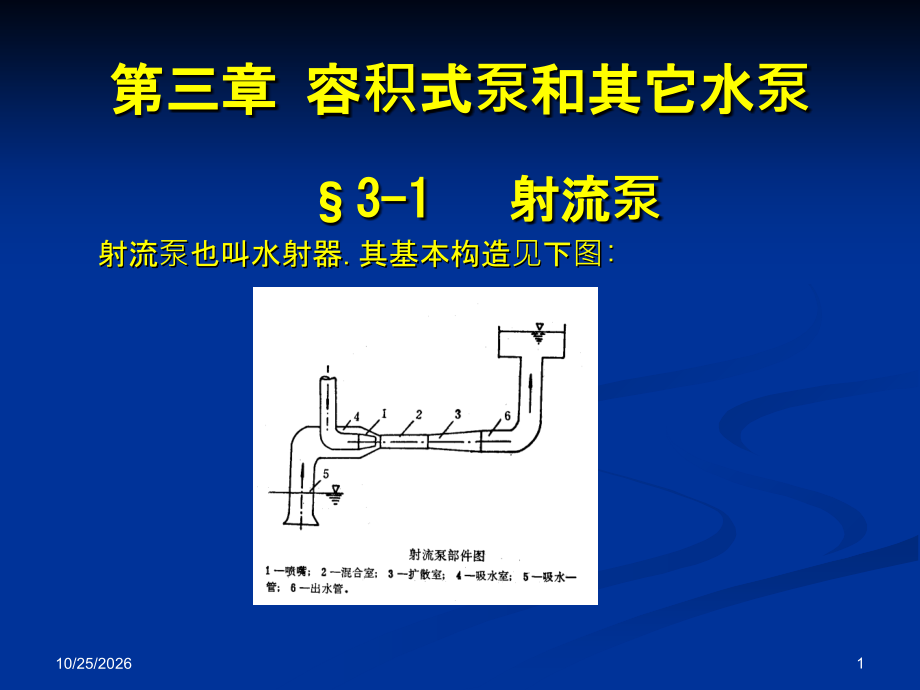

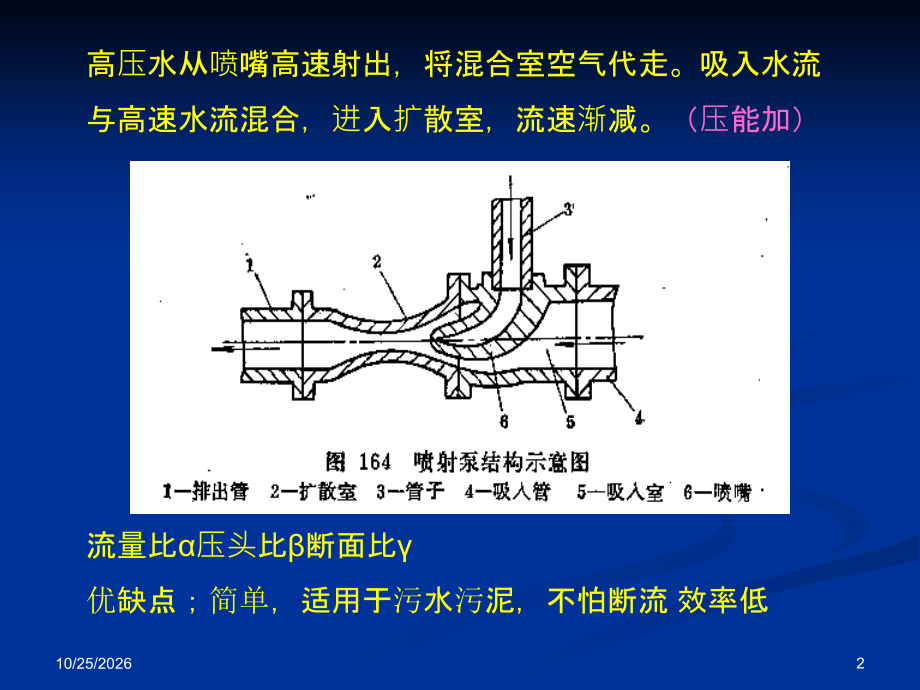

*,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第三章 容积式泵和其它水泵,3-1 射流泵,射流泵也叫水射器.其基本构造见下图:,10/25/2026,1,高压水从喷嘴高速射出，将混合室空气代走。吸入水流,与高速水流混合，进入扩散室，流速渐减。,（压能加）,流量比,压头比,断面比,优缺点；简单，适用于污水污泥，不怕断流 效率低,10/25/2026,2,用途：,离心泵抽气,加氯加矾,曝气（象阀门）,与离心泵共同作用取地下水,施工排水,设计计算不是考试范围,10/25/2026,3,10/25/2026,5,10/25/2026,6,10/25/2026,7,10/25/2026,8,3-3 往复泵,组成：,由活塞，泵缸，吸入阀，排出阀，吸入管，排出,管，等组成。,原理,：,活塞移动到右顶端，工作室容积达最大值，所以,吸入液体也达到最大值。这个过程就叫做,吸入过程,。当活,塞向左移动，泵缸内的液体受到挤压，压力增高，将吸入,阀关闭，而推开排出阀,液体从排出管排出。若活塞移动到,左端顶端位置时,将所吸入的液体排尽。这一过程就叫做,排,出过程,。活塞在原动机带动下就这样来回往复一次完成一,个吸入过程和排出过程称为,一个工作循环,。当活塞不断地,作往复运动时,泵便能够不断地输出液体。活塞泵缸内可从,一顶端位置移至另一顶端位置，这,两顶端之间的距离,S,称为,活塞行程长度或冲程,。,两顶端叫做死点,10/25/2026,10,应用：加药的计量泵,优缺点：,1所产生的扬程可以无限高;,2流量与排出压力无关;,3具有自吸能力;,4流量不均匀.可控制,5.必须开闸运行，不能用闸阀调节流量。,10/25/2026,12,10/25/2026,14,3-4 螺旋泵,一、原理,螺旋泵的工作原理与古代龙骨水车十分相似.螺旋泵倾,斜放在水中,由于螺旋泵对水面的倾斜角小于螺旋叶片的倾,角,当电动机通过变速装置带动螺旋轴时,螺旋叶片下端与,水接触,水就随螺旋叶片上的一点进入螺旋叶片,重力作用,下,随叶片下降到另一点Q,由于转动的惯性力,叶片将Q点,的水又提升到R点,而后在,重力的作用,下,水又下降至高一级,叶片的底部,如此不断循环,水沿螺旋泵轴被一级一级地往,上提升,最后升至螺旋泵的最高点而出流.,由于螺旋泵提升原理不同于离心泵和轴流泵,因此,它,的转速十分缓慢.,10/25/2026,15,10/25/2026,16,10/25/2026,17,二、螺旋泵应用及优缺点,1.,优点:,(1)提升量大,省电;,(2)螺旋泵只要叶片接触到水面就能把水提升上来,并根据进水高度,自行调节出水量,水头损失小,吸水井可以避免不必要的静水压差；,(3)泵站设备简单,土建费用少;,(4)不需要设置格栅,可以直接提升杂粒,木块,碎布等污物;,(5)结构简单,制造容易;,(6)可以缓慢提升流体.,2.,缺点:,(1)扬程较小,在使用上受到限制;,(2)不能使用在水位变化较大的地方;,(3)螺旋泵必须倾斜,占地面积较大.,10/25/2026,18,3-5 拉杆泵,活塞泵：泵被淹没，往上时，水提到压水管上，下面吸水，下降时，泵体内的压力使进水阀关闭，活塞下面的水通过活塞中心孔流到活塞上面。孔能上行的时候关，下行的时候能开（地下水位高，活塞下一点,比水重，水推不上来）,10/25/2026,20,水轮泵：,水轮机与水泵是相反的,水锤泵,旋涡泵：,离心力小，圆周方向流动的过程中，径向产生漩涡，多级，小流量，较高扬程,屏蔽泵：,电机转子与叶轮连在一起浸在液体中，电机定子与转子用屏蔽套与液体隔绝，化工用,吊泵：,架子吊着的单吸离心泵,内燃水泵：,煤气和空气混合，在气缸点火，高压输水，再爆炸,罐式泵：,酸蛋，密闭容器中用高压气送液,10/25/2026,21,3.气镇真空泵(gas ballast vacuum pump),泵工作中，经气镇阀放入适量的非可凝性气体到泵的,压缩室以降低被抽气体中可凝性蒸汽在泵内凝结程度的变,容真空泵。,4.油封(液封)真空泵oil-sealed liquid-sealed（vacuum pump),利用油类密封各运动部件间的间隙和减少压缩室有害,空间的旋转变容真空泵,5.干封真空泵(drysealed vacuum pumps),不用油类(或液体)密封的变容真空泵。,6.往复真空泵(piston vacuum pump),利用泵腔内活塞往复运动，将气体压缩并排出的变容,真空泵。,10/25/2026,23,7.液环真空泵(liquid ring vacuum pump),带有多叶片的转子偏心装在泵壳内，当它旋转,时，把液体(通常为水)抛向泵壳并形成与泵同心的,环液环同转子叶片形成了容积周期变化的旋转变容,真空泵,8.旋片真空泵(sliding vane rotary vacuum pump),转子偏心装在泵壳内并同泵壳内表面固定面相,切，在转子内装有二个(或二个以上)旋片，当转子旋,转时滑片能沿其径向槽往复滑动且与泵壳内壁始终接,触，将泵腔分成几个可变容积的旋转变容真空泵。,9.定片真空泵(rotary piston vacuum pump),在泵壳内装有一个与泵壳内壁相接触的偏心转,子，泵壳上装有一片始终与转子表面接触的径向滑,片，当转子旋转时，滑片上、下滑动将泵腔分成两个,可变容积的旋转变容真空泵。,10/25/2026,24,13.罗茨真空泵(roots vacuum pump),泵内装有两个相反方向同步旋转的双叶形或多叶形转,子，保持一定间隙的旋转变容真空泵。,14.动量传输泵(kinetic vacuum pump),高速旋转的叶片或运动的射流，把动量传输给气体或,气体分子，使气体连续不断的从入口传输到出口的真空,泵。这种泵分为两类，流体传输泵和牵引真空泵。,15.牵引分子泵(mo1ecular drag pump),气体分子与高速转动的转子相碰撞而获得动量，被送,到出口的一种动量传输泵。,10/25/2026,26,16.涡轮分子泵(turbo molecular pump),泵内装有带槽的圆盘或带叶片的转子，它在定子,对应的圆盘间旋转，转子圆周的线速度和气体分子速,度是相同的量级的一种牵引分子泵，泵通常在分子流,条件下工作。,17.喷射真空泵(ejector vacuum pump),利用文丘里(venturi)效应的压力降产生的高速,射流把气体输送至出口的一种动量传输泵。喷射真空,泵适于粘滞流和过渡流条件下工作。,18.液体喷射真空泵(liquid jet vacuum pump),以液体(通常为水)为工作介质的喷射真空泵。,10/25/2026,27,19.气体喷射真空泵(gas jet vacuum pump),以非可凝性气体作为工作介质的喷射真空泵。,20.蒸汽喷射真空泵(vapour jet vacuum pump),以蒸汽(水、油、汞等蒸汽)作为工作介质的喷射真空,泵。,21.扩散泵(diffusion pump),以低压高速蒸汽流(油或汞等蒸汽)作为工作介质的气,体动量传输泵。气体分子扩散到蒸汽射流中被送到出口。,在射流中气体分子密度始终是低的。这种泵适于分子流条,件下工作。,10/25/2026,28,25.离子传输泵(ion transfer pump),被电离的气体在电磁场或电场的作用下，输送到出口,的动量传输泵。,26.,捕集真空泵,(entrapment vacuum pump),气体分子被吸附或凝结在泵内表面上的其空泵。,27.吸附泵(adsorption pump),主要用具有大表面的吸附剂(如多孔物质)的物理吸附,作用来抽气的捕集真空泵,。,28.吸气剂泵(getter pump),用吸气剂以化学结合方式捕获气体的捕集真空泵，吸,气剂通常是以块状或沉积新鲜薄膜形式存在的金属或合金,29升华(蒸发)泵(sublimation pump),一种用间断或连续方式升华(蒸发)吸气材料以达到抽,气目的的捕集真空泵。,10/25/2026,30,30吸气剂离子泵(getter ion pump),被电离的气体通过电磁场或电场的作用吸附在有吸,气材料的泵内表面上的捕集真空泵。,二、给排水中常见的情况,自吸,：使用自吸泵时：从某种意义上讲，代替真空,泵抽出吸水管中的空气。,1.在泵内有一定量的水，叶轮转动，离心力的作用，,气水混合，在叶轮的外沿形成薄层泡沫带，当水环运动,到上舌部时，舌部将泡沫带的大部分刮走，进入泵体上,部，速度变慢，气泡分离，水又下来。,2.在泵外进口处安装喷嘴，在出口有气液分离装置。,当泵内存有适当的液体而启动时，喷射到叶轮入口。吸,气，混合，叶轮输到出气口。分离，水再喷。,10/25/2026,31,10/25/2026,32,10/25/2026,33,10/25/2026,34,水环式真空泵：,水环式真空泵主要是用于抽吸空,气，特别适合作为离心泵的启动用。此泵在工作时，内,存有一定数量的清水，固体物不能进入泵内。叶轮偏心,装置于泵壳内，启动前灌点水，启动后形成水环，形成,大小不同的空间，各叶片之间，轮毂之间，泵壳。,叶片1偏心的置于泵壳内，灌水，离心作用，将水甩,向四周，形成水环2，开式叶轮偏心安装，侧盖上开有吸,入口和排出口，泵内必须充以一定数量的工作水，当叶,轮旋转时，水形成一紧贴壳壁的水环，水环内表面与叶,轮轮毂表面及两侧盖端面之间形成一个月牙形的工作空,间，该空间被叶片分隔成若干个腔室，腔室容积随叶轮,回转不断地改变。在前半转，水环与叶轮壳离开，空间,变大，吸气，后半部相反。,10/25/2026,35,水环泵的工作过程可分为三个连续的阶段：,1.吸入过程,右半转，叶间腔室的V增大，气体通过吸人口被吸入。,2.压缩过程,左半转，叶间腔室的V缩小，气体受到压缩。,3.排出过程,当叶间转到与排出口相通时，气体排出。,10/25/2026,36,此为容积式的泵：,容积式泵靠工作腔室的容积变化来产生吸排,，它与,叶片泵工作的差别：,1.工作V的变化是靠水环中的液体进出叶间而造成,2.右半转,液体靠叶轮带动回转而获得能量，并,被甩到叶外的流道中,3.左半转，凭借其已获得的动能挤入叶间，压缩,气体。,4.液体流速会随排出压力的增加而降低。,5.当排出压力升高到一定数值，叶轮外液体的速,度也就会降到很低，而不能进入叶间去压缩气体。,6.气体压力能的增加，是靠水获自叶轮的动能。,10/25/2026,37,泵出口常设气液分离器，其作用为：,1.压缩和水力损失转换成的热量会使部分工作,水汽化。,2.水通过轴封和排气会流失。,3.需连续地向泵内补水。,4.补水量应大于损失水量。,水环泵可做成,双作用式,以提高气体Q或使叶轮径,向力得以平衡。,10/25/2026,38,10/25/2026,39,10/25/2026,40,10/25/2026,41,10/25/2026,42,
