应用于显示屏的光学膜.ppt

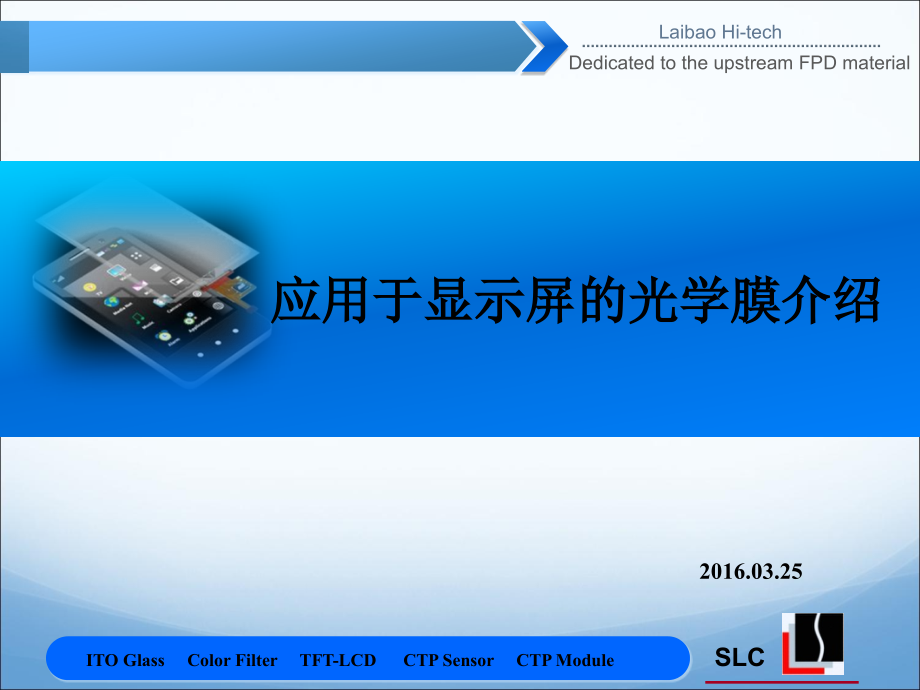

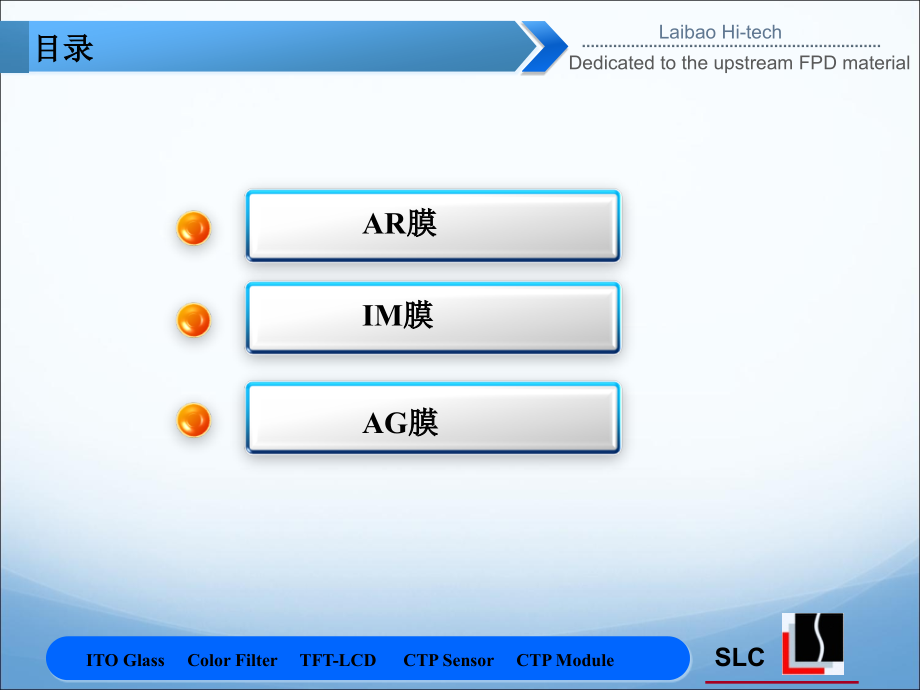

,单击此处编辑母版文本样式,二级,三级,四级,五级,ITO,Glass,Color Filter,TFT-LCD,CTP Sensor,CTP Module,Dedicated to the upstream FPD material,Laibao Hi-tech,SLC,应用于显示屏的光学膜介绍,2016.03.25,目录,AR,膜,IM,膜,AG,膜,一,.,减反射膜,减反膜原理：光具有波粒二相性，减反射膜是以光的波动性和干涉现象为基础的。二个振幅相同，波长相同的光波叠加，那么光波的振幅增强；如果二个光波原由相同，波程相差，如果这二个光波叠加，那么互相抵消了。因此，在镜片的表面镀上减反射膜，使得膜层前后表面产生的反射光互相干扰，从而抵消了反射光，达到减反射的效果。,减反射膜又称增透膜、,AR,膜、它的主要功能是减少或消除表面反射光、减少或消除系统的杂散光，从而增加透光量。,一,.,减反射膜,减反射镀膜的终端应用,光线经过不同折射率材料的界面是会产生折射和反射，材料折射率差异越大，反射光越强。,一,.,减反射膜,最简单的增透膜是单层膜，但单层增透膜只能使某个特定波长,的光尽量减少反射，对于相近波长的其他反射光也有不同程度的减弱，但不是减到最弱，对于一般的照相机和目视光学仪器，常选人眼最敏感的波长,=550nm,作为“控制波长”，在白光下观看此薄膜的反射光，黄绿色光最弱，红光蓝光相对强一些，因此镜面呈篮紫色。,镀AR膜后,提高透过率,阳光下更清晰,色彩更鲜艳,减少对眼睛的刺激,提高屏幕亮度,减少反射率的目的,：,一,.,减反射膜,反射率,Y0.6%,色坐标,CIE-2 a,2,色坐标,CIE-2 b,2,减反射镀膜的基本技术指标：,减反射镀膜,:,是将多层特定厚度的不同折射率材料组合,使反射光产生干涉，达到减反射效果。,一,.,减反射膜,不同结构,AR,膜层反射系数曲线,膜层制备方式：,1,、磁控溅射法：采用,In-line,式镀膜机，实现连线生产。,2,、蒸镀法：采用箱式镀膜机，对膜层材料实现蒸发镀膜。,Eye of the moth,The reflective index is continuously variant from the surface to the bottom direction,therefore light reflection hardly happen on“Moth-Eyes films”.,The ultimate non-reflective film,180,220nm,Top surface,Cross sectional view,100nm,UV curable resin,三菱丽阳,“,Moth-Eyes films,”,一,.,减反射膜,(,特例）,Moth-eyes type film is a,Biomimetic,film which has regularly organized hundred-nanometer scale bumps on the surface.,The reflective index hardly has dependency on wavelength in terms of visible spectrum(380,780nm),therefore the color tone of reflected light can be faded.,一,.,减反射膜,(,特例）,一,.,减反射膜,(,特例）,Inside of Touch Panel Module&LCD,Surface of signage or large size TV,Applications of Moth-eyes Films:,二,.IM,膜,反射率,%,波长,nm,蚀刻前后反射率图谱,二,.IM,膜,ITO,IM,Glass,The thicknesses of IM film are depend on the thickness of ITO film above them.,消影规格,：,R=R1-R2 0,，,越小越好，,行业标准为,R,0.5,；,色度值,CIE,：,a=a1-a2,0.5,，,b=b1-b2,1.5,；,三,.AG,膜,在玻璃表面形成,AG,膜效果的方式：,1.,打磨或喷砂等机械方法使其表面凸凹不平,缺点：造成玻璃强度差，其他光学品质不易保证。,2.,酸腐蚀：利用,HF,蚀刻玻璃表面，使其变得凸凹不平。,缺点：,HF,酸引起环境问题严重，制程要求严格。,3.,喷涂：在玻璃表面喷涂一层凸凹不平的薄膜。,该方法可控性强，效果好，是目前产业化最优途径。,AG,喷涂,膜的防眩原理：在玻璃表面通过纳米,SiO2,堆积形成不规则的凸起结构来增加玻璃表面的漫反射率，产生散光效果。,三,.AG,膜,三,.AG,膜,AG,喷涂,膜反应原理：纳米,SiO2,表面富含硅羟基键，会和干净玻璃表面的硅羟基键会缩合形成硅氧键合，因此膜层可以牢固附着在玻璃表面，同时纳米,SiO2,自身之间也可以牢固结合。,三,.AG,膜,AG,膜的主要技术指标：,雾度，粗糙度，光泽度，硬度，耐磨性等。,1.,雾度：指偏离入射光,2.5,角以上的透射光强占总透射光强的百分数，雾度越大意味着薄膜光泽度、透明度尤其成像度下降。,2.,粗糙度：指表面的不平度，即波峰到波谷的垂直距离。,3.,光泽度：接近镜面的程度。,4.,表面硬度：衡量膜层表面耐划伤能力的参数，一般是铅笔硬度测试。,5.,耐磨性：衡量膜层与基底材质附着能力的参数。,Thanks,
