水声学第一章-绪论.ppt

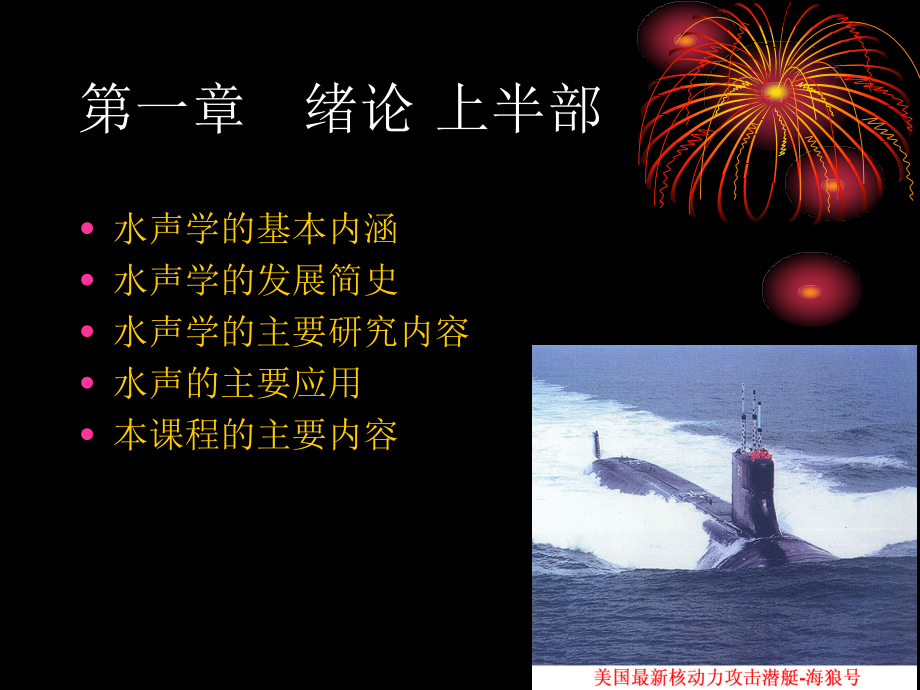

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,水声学,第一章 绪论 上半部,水声学的基本内涵,水声学的发展简史,水声学的主要研究内容,水声的主要应用,本课程的主要内容,1,、水声学的基本内涵,1.1,水声学的定义,水声学主要研究声波在水下的,辐射,、,传播与接收,，用以解决与水下,目标探测,和,信息传输,过程有关的各种,声学问题,。,声辐射,声传播,声接收,海洋环境,海底,海面,海水,磁场：作用距离在,100,米以内,光：作用距离近,10,米到,100,米,声波：,1,分贝,/,公里,，,10kHz,频率,电磁波：衰减,4500,分贝,/,公里,结论：声波是目前唯一已知的水下远距离信息传输的有效载体,1.3,各种波在水下的衰减,1.4,声波在水下传播最有效,ATOC-,海洋气候声层析,ATOC,实验,-,低频声源,ATOC,实验,-,声波传播路径,2,、水声学发展简史,1840,年，焦耳发现了磁致伸缩效应。,1880,年，皮埃尔,.,居里发现了压电效应。,压电陶瓷,-PZT,（锆钛酸铝）,2.1,水声学发展历史,压电效应,1912,年，英国人,Alexander Belm,描述了回声定位设备。,1912,年，英国人,L.F.Richardon,提出了回声定位方案（英国专利）。,2.1,水声学发展历史,Powerful,high frequency ultrasonic echo-sounding device,was developed by emminent French physicist,Paul Langvin,and Russian scientist,Constantin Chilowsky,.They called their device the,hydrophone,.The,transducer,of the hydrophone consisted of a mosaic of thin quartz crystals glued between two steel plates with a resonant frequency of 150 KHz.Between 1915 and 1918 the hydrophone was further improved in classified research activities and was deployed extensively in the,surveillance,of German U-boats and submarines.The first known sinking of a submarine detected by hydrophone occurred in the Atlantic during World War I in April,1916.,2.1,水声学发展历史,二战以后的水声技术与水声学,传感器技术,拖曳线列阵技术,水声信号处理技术,水声物理学研究,减振降噪与隐身技术,2.1,水声学发展历史,1959,年，中苏联合水声考察,1994,年，南海水声考察,2002,年，海洋通量测量,2.1,水声学发展历史,水声学的主要研究内容,水声学,水声物理,水声工程,水声系统,水声技术,水声物理,海洋环境声特性,海水（声学特性）,海底与海面（声学特性）,水声传播（规律）,混响、噪声、散射、声起伏,对声纳设备工作的影响,水声物理研究,水声物理研究,水声换能器,水声基阵,水声换能材料,水声换能器设计原理与方法,水声换能器工艺,声基阵成阵技术,水声换能器校准计量,水声系统,高压消声水池,湖上试验场及其安装设备和测量系统,4,、水声学的主要应用,安静型潜艇探测的需求,消声瓦使高频回波显著降低，潜艇辐射噪声也主要集中于低频线谱。,Variable Depth Sonar,Towed from ship.,Buoyancy,scope and ship speed determine depth.,SL increased with depth.(Quenching limit),Operate below sonic layer depth.,VDS(Canada),Mine Hunting VDS,水中目标探测,S-3 SONOBUOYS,Dipping Sonar,Airborne and dipped into the ocean.,水中目标探测,测深,单波束测深仪,多波束测深仪,旁视声纳,侧扫声纳,综合孔径测深仪,测速,多普勒测速仪（海流计）,相关测速仪（海流计）,民用领域,鱼探仪,助渔设备（诱鱼、计数、跟踪）,助潜设备,水下定位,信标,应答器,通讯与遥测,声控,海洋监测,海底特性探测,海底特性探测,海底特性探测,海底特性探测,洋流和海水温度探测,观察点,A,观察点,B,声源运动方向,多普勒效应,洋流和海水温度探测,鱼群探测、跟踪和识别,水声通讯,水声通讯,水声定位导航,水声定位导航,5,、本课程的主要内容,本课程的主要内容,建立声纳系统的基本概念,由声纳方程入手，将所有与声纳系统有关的物理参数联系到一起，了解声纳系统设计、性能预测所需要的基本参数，建立基本的物理概念，明确水声学的主要研究内容与声纳系统的关系。与换能器和信号处理有关的内容由于有单独设立的课程，这里不再详细讨论。因此，由声纳方程引出有关的水声物理问题，这些都是声纳系统设计必须认真考虑的因素，也是水声学主要的研究内容。,海洋的声学特性是水声学研究的基础，也是水声学研究的基础内容之一。,-,海洋环境的声学特性是海洋监测技术的基础。海洋环境包括水体、海面和海底，有平均特性，也有不均匀性，他们的声学特性对水声设备的研制与使用都是至关重要的。,声纳及声纳方程,海洋的声学特性,海洋中的声传播理论,典型传播条件下的声场,声波在目标上的反射和散射,海洋中的混响,水下噪声,水声学的学习方法一点建议,与海洋学紧密结合,深入掌握声纳方程,注重理论联系实践,第一章 绪论 下半部,第一章 绪论 下半部,声纳及其工作方式（了解）,声纳参数（重点）,声纳方程（重点）,组合声纳参数（了解）,声纳方程的工程应用及限制（了解）,1,声纳及其工作方式,声纳,（,Sonar,Sound Navigation and Ranging,）：利用水下声信息进行探测、识别、定位、导航和通讯的,系统,。,按照工作方式分类：,主动声纳和被动声纳,主动声纳信息流程,接收阵,处理器,判决,显示,目标,发射机,发射阵,信号源,干端,湿端,被动声纳通过接收被探测目标（声源部分）如鱼雷、潜,艇等的辐射噪声，来实现水下目标探测。,被动声纳信息流程,接收阵,处理器,判决,显示,目标,1,声纳及其工作方式,2,声纳参数,主、被动声纳工作信息流程的,基本组成：,声信号传播介质（海水）,被探测目标,声纳设备,声纳参数,定义：,将影响声纳设备工作的因素称为声纳参数。,2.1,声源级,SL,（,S,ource,L,evel,）,声源级,SL,：,用来描述主动声纳所发射的声信号的强弱（,反应发射器辐射声功率的大小,）,定义：,式中，,I,为发射器声轴方向上离声源声中心,1,米处,的声强，,I,0,为参考声强（均方根声压为,1,微帕,的平面波对应的声强）。,解释原因,：可以提高辐射信号的强度，相应也提高回声信号强度，增加接收信号的信噪比，从而增加声纳的作用距离。,为了提高主动声纳的作用距离，将发射器做成具有一定的发射指向性，如下图所示。,发射指向性指数,DI,T,：,式中：,I,D,为指向性发射器在声轴上测得的声强度；,I,ND,为无指向性发射器辐射的声强度。,含义：,在相同距离上，指向性发射器声轴上声级高出无 指向性发射器辐射声场声级的分贝数；,DI,T,越大，声能在声轴方向集中的程度越高；,DI,T,越大，,就有利于增加声纳的作用距离。,已知声功率时，如何计算,SL,？,声源级与声功率的关系：,假设介质无声吸收，声源为点声源，辐射声功率为,P,a,（,W,），距声源声中心,1,米处声强度为：,1,）无指向性声源辐射声功率与声源级的关系：,2,）指向性声源辐射声功率与声源级的关系：,常识,：,船用声纳,P,a,为几百瓦,几千瓦，,DI,T,为,1030dB,，,SL,约为,210240dB,。,2.2,传播损失,TL,（,T,ransmission,L,oss,）,传播损失,TL,定量描述声波传播一定距离后声强度的衰减变化,定义：,式中，,I,1,是离声源声中心,1,米处,的声强度；,I,r,离声源声中心,r,米处的声强度。,引起声强衰减的原因：,1,）由于海水介质本身的,声吸收,2,）声传播过程,波阵面的扩展,3,）海水中各种不均匀体的,散射,2.3,目标强度,TS,（,T,arget,S,trength,）,目标反射本领有差异：,在同样入射声波的照射下，不同目标的回波是不一样的。它除了与入射声波特性（频率、波阵面形状）有关，还与目标的特性（几何形状、材料等）有关。,目标强度,TS,定量描述目标反射本领的大小,定义：,式中，,I,i,是目标处入射声波的强度；,I,r,离目标声中心,1,米处,的回波强度。,2.4,海洋环境噪声级,NL,（,N,oise,L,evel,）,海洋环境噪声是由海洋中,大量,的各种各样的噪声源发出的声波构成的，它是声纳设备的一种,背景干扰,。,环境噪声级,NL,是度量环境噪声强弱的量,定义：,式中,I,0,为参考声强度,I,N,是测量带宽内（或,1Hz,频带内）的噪声强度。,Question,：,海洋内部是安静的吗？,2.5,等效平面波混响级,RL,（,R,everberation,L,evel,）,主动声纳的背景干扰：,1),环境噪声,一般是,平稳的,和,各向同性的,2),混响,是,非平稳的,和,非各向同性的,等效平面波混响级,RL,：,a),定量描述混响干扰的强弱,b),是利用平面波的,声级,来度量混响场的强弱,c),定义,：强度已知的平面波轴向入射到水听器上，水听器输出电压值为,V,；将水听器移置于混响场中，声轴指向目标，水听器输出电压值也为,V,，则该平面波声级就是混响级。,2.6,接收指向性指数,DI,（,D,irectivity,I,ndex,）,接收换能器的接收指向性指数,DI,定义为：,其中，指向性水听器的轴向灵敏度等于无指向性水听器的灵敏度。,QUESTION,：,何为水听器灵敏度,?,水听器灵敏度,S,h,定义：,水听器处的声压为,p,，装置的开路终端电压是,V,，则水听器的灵敏度为：,例子,：已知水听器的灵敏度为,-200dB/V,，假设入射平面波的声压级为,80dB,，问其输出端的开路电压为几伏？,dB/V,式中，,m,为比例常数；是元立体角。,设水听器的灵敏度为单位值，噪声场为各向同性的，单位立体角内的噪声功率为,I,i,，无指向性水听器产生的均方电压为：,无指向性水听器产生的均方电压：,在同一噪声场中，指向性水听器产生的,均方电压：,其中，,b,是归一化的声束图函数，是空间方位角。则接收指向性指数,DI,为：,参数,DI,只对各向同性噪声场中的平面波信号（是完全相关信号）有意义；,具有其它方向特性的信号和噪声场，需用,阵增益,来代替,DI,。,Caution,：,对于几何形状简单的换能器阵，可用阵尺寸来表示它的,DI,值。,2.7,检测阈,DT,（,D,etection,T,hreshold,）,声纳设备接收器接收,声纳信号,和,背景噪声,，两部分的比值即,接收带宽内的信号功率或均方电压与,1Hz,带宽内（或接收带宽）的噪声功率或均方电压的比,，它影响设备的工作质量，比值越高，设备就能正常工作，“判决”就越可信。,检测阈,DT,是设备刚好能正常工作所需的处理器输入端的信噪比值,定义：,常识：,对于同种职能的声纳设备，检测阈值较低的设备，其处理能力强，性能也好。,3,声纳方程,声纳方程：,综合考虑水声所特有的各种现象和效应对声纳设备的设计和应用所产生影响的关系式。,它将,海水介质,、,声纳目标,和,声纳设备,的作用联系在一起。,1,、基本考虑,声纳方程的基本原则：,信号级,背景干扰级,=,检测阈（刚好完成预定职能）,背景干扰级的含义：,设备工作带宽内部分背景噪声才起干扰作用。,3.1,主动声纳方程,收发合置的主动声纳信号强度变化如下图：,回声信号级（信号级）,：,回声到达接收阵的声级,SL-2TL+TS,背景干扰级：,NL-DI,（接收阵接收指向性指数压低背景噪声）,Caution,：,换能器声轴指向目标，回声信号不会被接收指向性指数压低。,处理器处的电信号的信噪比：,（,SL-2TL+TS,）,-,（,NL-DI,）,主动声纳方程（噪声背景）：,（,SL-2TL+TS,）,-,（,NL-DI,）,=DT,Caution,：,适用于,收发合置型,声纳，对于收发分置声纳，往返传播损失不能简单用,2TL,表示；适用于背景,干扰为各向同性的环境噪声,情况。,主动声纳方程（混响背景）：,SL-2TL+TS-RL=DT,Caution,：,适用于,收发合置型,声纳，对于收发分置声纳，往返传播损失不能简单用,2TL,表示；适用于背景,干扰为混响,的情况。,3.2,被动声纳方程,与主动声纳相比，被动声纳特点：,噪声源发出的噪声直接由噪声源传播至接收换能器；,噪声源发出的噪声不经目标反射，即无,TS,；,背景干扰为环境噪声。,被动声纳方程：,SL-TL-,（,NL-DI,）,=DT,SL,为噪声源辐射噪声的声源级。,4,组合声纳参数,组合声纳参数：,几个声纳参数的组合量，它具有明确的物理含义。,回声信号级：,SL-2TL+TS,加到主动声纳接收换能器上的回声信号的声级；,噪声掩蔽级：,NL-DI+DT,工作在噪声干扰中的声纳设备正常工作所需的最低信号级；,混响掩蔽级：,RL+DT,工作在混响干扰中的声纳设备正常工作所需的最低信号级；,4,组合声纳参数,回声余量：,SL-2TL+TS-,（,NL-DI+DT,）,主动声纳回声级超过噪声掩蔽级的数量；,优质因数：,SL-,（,NL-DI+DT,）,对于被动声纳，该量规定最大允许单程传播损失；对于主动声纳，当,TS=0,时，该量规定了最大允许双程传播损失；,品质因数：,SL-,（,NL-DI,）,声纳接收换能器测得的声源级与噪声级之差,5,声纳方程的应用及其限制,A.,声纳方程的应用（,两个,基本用途,）,声纳设备性能预报：,已知设备特点和若干参数，对其它声纳参数进行估计（例如估计最大传播损失,优质因数）；,声纳设备设计：,预先规定设计设备的职能及各项战术技术指标，根据声纳方程综合评价各参数的影响，对参数合理选取和设备最佳设计（例如频率的选取,DI,、,TL,）。,B.,声纳方程的限制,声纳方程是用声强度来描述的，而声强度是声能流在某一时间间隔内的平均值：,长脉冲信号，回波信号的宽度很接近发射信号脉冲宽度,T,当声源发射声信号是很短的脉冲信号，或者由于介质的传播效应、目标反射的物理效应，接收到回声信号波形会产生严重畸变，上式平均值会得到不确定的结果，上式不再适用。,作为一种常用的近似，在时间,T,内对声波的能流密度,E,求平均而得声强：,对于长脉冲声纳，,T,为发射脉冲宽度，回波脉冲宽度也近似等于此值；对于短脉冲声纳，,T,一般不确定，回声宽度与发射宽度相差甚大。短脉冲信号声纳方程中（,R.J.Urick,）：,式中，,E,是离声源单位距离处的声能流密度；是回声脉冲宽度：,C.,回声级、噪声掩蔽级和混响掩蔽级与距离的关系,主动声纳的背景干扰包括,混响,和,噪声,，它们对声纳设备工作的影响不同，应用声纳方程需要确定背景干扰类型。,（,SL-2TL+TS,）,-,（,RL+DT,）,=0,（,SL-2TL+TS,）,-,（,NL-DI+DT,）,=0,QUESTION,：,如何确定混响还是噪声是声纳的主要干扰？,答：,首先画出回声级、混响掩蔽级和噪声掩蔽级随距离,的变化曲线；,回声级、噪声掩蔽级和混响掩蔽级与距离的关系,1,）,回声和混响都是随距离而衰减的，而噪声保持不变。一般，,回声曲线,随距离下降比,混响掩蔽级曲线,要快，二者相交于混响限制距离,R,r,处（由混响声纳方程确定）。而回声曲线与噪声掩蔽级相交于噪声限制距离,R,n,处（由噪声声纳方程确定）。,2,）,对于噪声掩蔽级,I,，,R,r,R,n,，声纳设备正常工作的距离,R,R,r,，因此声纳作用距离受混响限制，选择,混响声纳方程,；,3,）,对于噪声掩蔽级,II,，,R,n,R,r,，而声纳设备正常工作的距离,R,R,n,，因此声纳作用距离受噪声限制，选择,噪声声纳方程,。,补充内容,声学基础,
