建筑环境测试技术第十章-其他参数测量.ppt

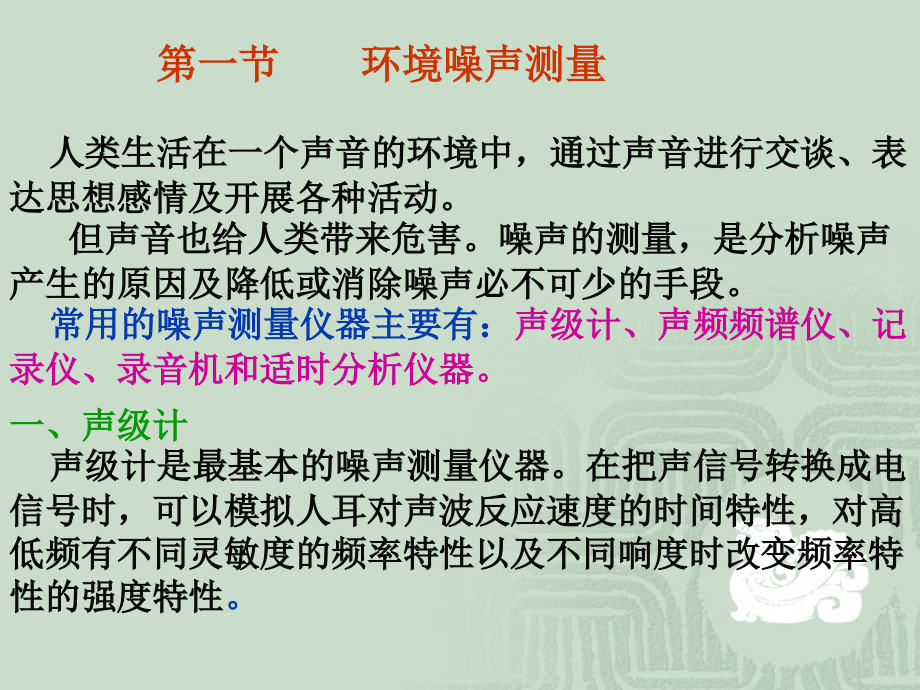

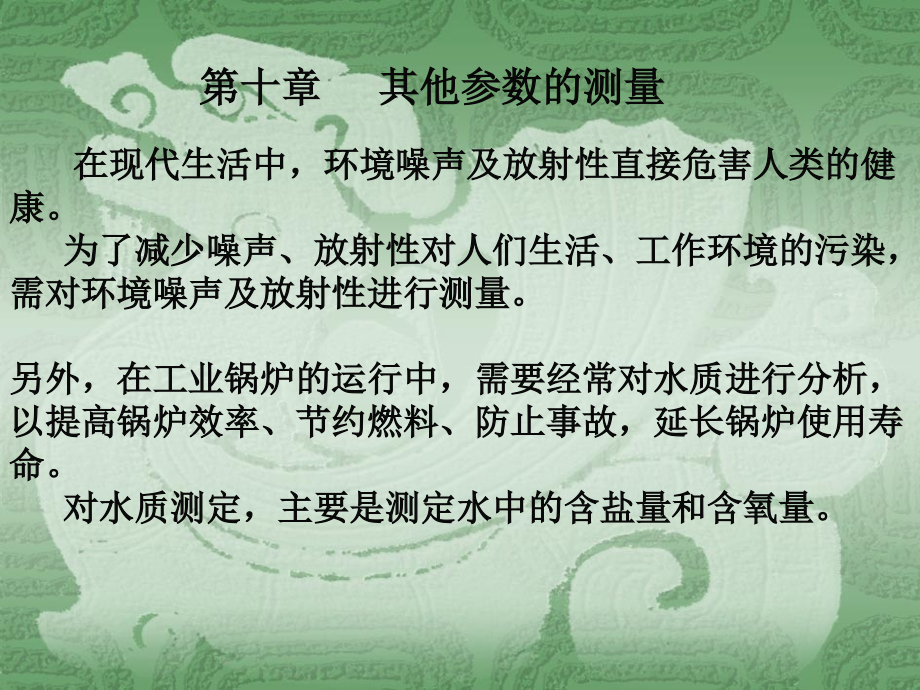

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第十章 其他参数的测量,在现代生活中，环境噪声及放射性直接危害人类的健康。,为了减少噪声、放射性对人们生活、工作环境的污染，需对环境噪声及放射性进行测量。,另外，在工业锅炉的运行中，需要经常对水质进行分析，以提高锅炉效率、节约燃料、防止事故，延长锅炉使用寿命。,对水质测定，主要是测定水中的含盐量和含氧量。,第一节环境噪声测量,人类生活在一个声音的环境中，通过声音进行交谈、表达思想感情及开展各种活动。,但声音也给人类带来危害。噪声的测量，是分析噪声产生的原因及降低或消除噪声必不可少的手段。,常用的噪声测量仪器主要有：,声级计、声频频谱仪、记录仪、录音机和适时分析仪器。,一、声级计,声级计是最基本的噪声测量仪器。在把声信号转换成电信号时，可以模拟人耳对声波反应速度的时间特性，对高低频有不同灵敏度的频率特性以及不同响度时改变频率特性的强度特性,。,声级计的工作原理,组成：,传声器、放大器、衰减器、频率计权网络、检 波器和指示表头等部分,声压 传声器膜片接收（,声压信号 电信号,）经前置放大器 输入衰减器（,控制量程，通常以每级衰减10db,作为换档单位,）放大器(,定量放大,)计权网络,计权网络,为了模拟人耳听觉对不同频率声音有不同灵敏度这一感觉，于是在声级计中设计了特殊的滤波衰减器，它可以按照等响度曲线对不同频率的音频信号进行不同程度的衰减，,计权网络分为,A,B,C,D,几种，通过计权网络测得的声压级，被称为,计权声压级,或简称为,声压级。,对不同计权网络分别称为A声级（LA）、B声级（LB）C声级（LC）和 D声级（LD,）,A网络,对于高频声反应敏感，对低频声衰减强，这与人耳对噪声的感觉最接近,，故在测定对人耳有害的噪声时，均采用A声级作为评定指标。,放大后的信号由计权网络进行计权，在计权网络处可外接,滤波器,，这样可以做,频谱分析,。,输出的信号 输出衰减器(减到额定值)输出放大器 RMS检波后（均方根检波电路，送出有效值电压)电表，显示所测的声压级分贝值,仪器上有阻尼开关能反映人耳听觉动态特性:,快档F,用于测量起伏不大的稳定噪声。,慢档S,噪声起伏超过,4db,脉冲档,读取脉冲噪声,为了保证每次测量结果准确可靠,每次测量前后或测量进行中必须用声级计的校准器对仪器进行,。,二、其他噪声测量仪器,1声级频谱仪,噪声测量中如需要进行频谱分析，通常在精密声级配用倍频程滤波器。根据规定需要使用十档,2录音机,有些噪声现场，由于某些原因不能当场进行分析，需要储备噪声信号，然后带回实验室分析，常用录音机储备噪声信号，特别是对非稳态噪声和脉冲声更为有利，可以多次重复还声,。,供测量用的录音机的,性能,要比家用录音机的性能高得多。它要求频率范围宽（2015000Hz），失真小（小于3%）信噪比大（35db以上），此外，还要求频响特性尽可能平直，动态范围大等。,。,3记录仪,记录仪是将测量的噪声声频信号随时间记录下来，从而对环境噪声做出准确评价，,记录仪能将交变的声谱电信号作对数转换，整流后将噪声的峰值、均方根值表示出来。,4实时分析仪,实时分析仪是一种数字式谱线显示仪，能把测量范围的输入信号在短时间内同时反映在一系列信号通道示屏上，这对于瞬时变化声音的分析很有用处。,通常用于较高要求的研究、测量。,三、噪声测方法,测量噪声方法随着测量目的和要求而异。环境噪声不论是,空间分布,还是,随时间,的变化都很复杂，要求检测和控制的目的也有很大程度的不同，,对不同噪声和要求应采取不同的测量方法,直接测量法,：,设想一包围声源的包络面，测量 包络面上各面积源的声压级，求出测量表面平均声压级，确定声功率级,L,P,-测量表面平均A计权或频带声压极,L,Pi,-对背景噪声修正后的第i点A计权或频带声压极,对尺寸较小的机组，设想声源的包络面可采用,半球测量表面,，其测点布置见图,半球测量表面的中心是基准体几何中心在反射平面上的投影，半球测量表面的半径r应不小于特性距离的两倍。,比较法:,测量空调设备或机器本身辐射噪声，是采取利用经过实验室标定过声功率的任何噪声源作为标准噪声源（,一般可用频带宽广的小型高声压级的风机,），在现场中将,标准声源,放在,待测声源,附近位置，对标准噪声源和待测声源各进行一次同一包络面上各点的测量，对比测量两者声压级而得出待测机器声功率。,我国的放射防护规定中规定居民区空气中氡的,最大容许浓度,为0.10.11贝可/升（Bq/L）,放射性测量仪器检测放射性的基本原理：,基于射线与物质间相互作用所产生的各种效应：,包括电离、发光、热效应和能产生次级粒子的核反应等。,最常用的检测器有三类：即电离型检测器、闪烁检测器 半导体检测器。,一、电离型检测器,电离型检测器是利用射线通过介质时，使气体发生电离的原理制成的。,检测器：电流电离室、正比计数管和盖革计数管（GM管）三种。目前应用最广泛的是盖革计数管,常见的盖革计数管如图,阳极,：密闭玻璃管内固定一条细丝,阴极：,管内壁涂一层导电物质或另放进一金 属筒作为阴极,管内充约1/5 大气压的惰性气 体和少量猝灭气体（如乙醇、二乙醚、溴等）。,盖革计数管测量射线强度的装置示意图,猝灭气体的作用,：防止计数管在一次放电后发生连续放电和达到防护的目的，一般将计数管放在铅或铁制成的屏蔽室中，其他部件装配在一个仪器,闪烁体材料：ZnS、NaI、蒽等有机或无机物质。,探测 粒子时,：通常用,ZnS,粉末；,探测 射线时,，通常用,NaI,晶体；蒽等有机材料发光持 续时间短，可用于高速计数和测量短寿命核素的半衰期。,三、大气中氡的测法,为一种放射性惰性气体，它与空气作用时，能使之电离，可用电离型检测器通过测量电离电流测定其浓度,可用闪烁检测器记录由氡衰变时所放出的 粒子计 算 其含量,方法：P201,第三节水中含盐量的测量,电导率 表征 水中含盐量的一个综合性指标，,水中含盐量可采用,电导仪,来测定。,纯水的电导率很小，但当水中含有盐类物质时，水的电导能力增加，电导率增大。测出了溶液的电导（电阻的倒数），便可知道其浓度。,电导仪组成,：电导池系统，测量仪器。,电导池：,盛放或发送被测溶液的容器。,在电导池中装有电导电极和感温元件等。,根据测量电导的原理电导仪可分为,平衡电桥式电导仪、电阻分压式电导仪、电磁诱导式电导仪、电流测量式电导仪等。,一、平衡电桥式电导仪,为平衡电桥式电导仪的原理图，,图中R,A、,R,B,为固定电阻，R,C,为可变,电阻(电位器）组成电桥的三个臂；,另一个臂为R,X(,被测溶液的电阻),E为电源。当电极（电导池）插入待,测溶液后，调节,R,C,使电桥平衡,电流表的读数等于零。,第四节水中含氧量的测量,氧在水中的溶解度 与空气中氧的分压、大气压力、水温、水中含盐量等有关，,隔膜电极式溶解氧测定仪,常用的测定溶解氧的仪表 。,组成:,由电极和电计两部分，,电计,是一个普通的放大器如图所示。,电极,根据其工作原理，,可分为原电池型和极谱型。,原电池型如图是由两支电极和溶液组成的全电池，,阴极:常用金、银、铂等贵重金属，,阳极:铅、铝等金属。,将两支电极装在一个圆筒内，筒内灌有电解液，端部包有一层易透过氧的薄膜（如聚四氟乙烯）,极谱型如图所示，其结构与 原电池法的基本相同，区别,仅在于电极间外加有固定电压，一般为0.50.8V,隔膜电极式溶解氧测定仪的反应速度、透过系数等与温度,有关，可用下式表示,可知，随着温度的升高，透过系数呈指数增长，扩散 电流将成比例地增加，因而严重地影响了测量结果，仪器中采用热敏电阻进行温度补偿，以抵消温度对测量的影响。,被测水的压力、流速等对溶解氧的测定也有影响，故在测试过程中，必须采取措施，使之恒定。,零点校正用标准液常用饱和亚硫酸钠溶液。,
