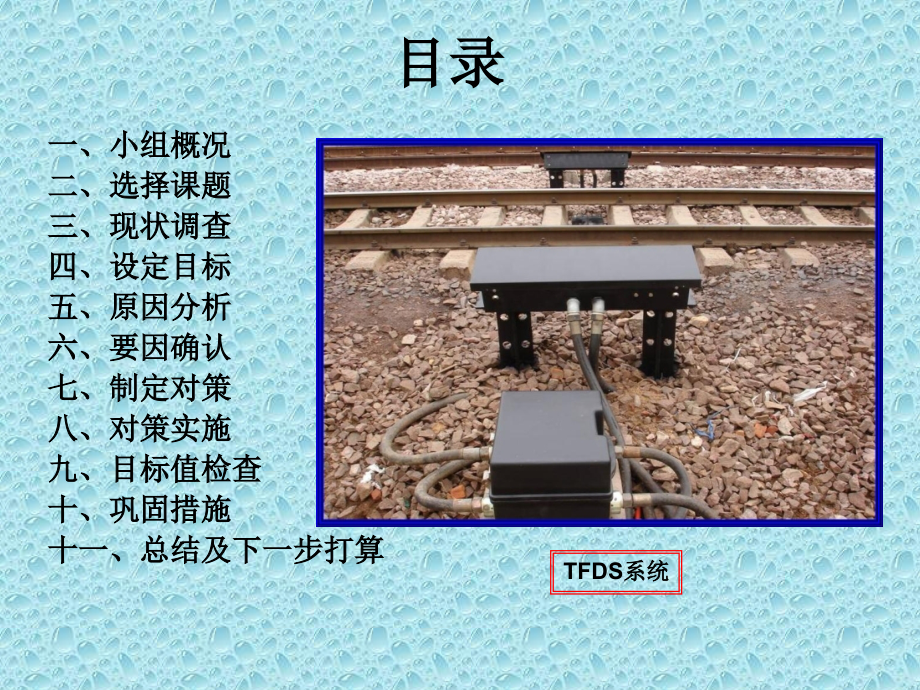

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,动态检测车间机动内勤QC小组,提高TFDS系统防雨水性能,目录,一、小组概况,二、选择课题,三、现状调查,四、设定目标,五、原因分析,六、要因确认,七、制定对策,八、对策实施,九、目标值检查,十、巩固措施,十一、总结及下一步打算,TFDS系统,一、小组概况,动态检测车间机动内勤,Q C,小 组,课题名称：提高TFDS系统防雨水性能,课题类型：攻关型,活动时间：28/230/7,小组活动次数：10次,小组成立时间：2008-9,课题注册号：RN501-53-2011,课题注册时间 2011.2,二、选择课题,选定课题-提高TFDS系统防雨水性能,我局早期安装的TFDS探测设备为北京康拓公司研制的TFDS系统（,货车运行故障动态图像检系统,），其主要室外探测设备是安装在轨边的摄像机。如遇雨季，雨水直接或间接滴落在摄像机镜头表面，严重影响了系统采集图像的质量。使室内检车员准确预报车辆故障增加较大难度，给行车安全带来隐患。同时在雨季发生较多的图像模糊故障，增加了维修人员的工作量。,图像模糊,只有保证TFDS所拍摄的货车图片清晰，5T运用车间的室内检车员才能有效的发现货车上存在的故障，保证行车安全。经车间2010年7月份的调查统计，TFDS图片模糊故障发生率高达95%，严重影响了室内检车员的检车质量，给行车安全带来隐患。,正常清晰图片,三、现状调查,现状：,2010年7月份（昆明雨季期）昆明地区TFDS探测站图像模糊故障发生情况统计表,昆明地区TFDS探测站,雨天（天）,图像模糊,（次）,雨天故,障率,出动处理次数,昆东成昆下,10,12,120%,12,昆东沪昆下,10,9,90%,9,昆东南昆下,10,8,80%,8,雨季较多的图片模糊故障已严重影响车间的正常生产组织，必须尽快解决此问题！,四、设定目标,根据现状调查，制定本次活动的目标：,5%,95%,降低TFDS系统在雨季的,图片模糊故障的发生率，减少90%,保护门提前打开,雨水从保护门中间渗入,过车时雨水溅射,TFDS系统雨季图片糊糊故障,末端因素,末端因素确定,保护门提前打开：,下雨天时，当货物列车接近TFDS探测站，机车车轮压至1、2号车轮传感器（简称磁钢），TFDS系统控制底、侧箱保护门打开，底箱内三个摄像头暴露在雨水中，雨水直接落在镜头表面，导致拍摄的图像不清晰，变得模糊。,TFDS探测站雨天过车情况演示,保护门关闭不严：,在下雨天，未过车的情况下，聚集在底箱保护门上的雨水，从保护门中间渗入滴落在摄像头镜片上，导致图像模糊。,雨水从底箱保护门缝隙渗入,情况演示,确认二,要因,结论：,雨水从保护门门缝中渗入,当TFDS探测站长时间未过车时，雨水聚集在底箱保护门上，雨水缓慢地从底箱两保护门缝间渗入到底部三个摄像头表面，形成较大水珠，导致接车拍图时图片严重模糊。,确认三,非要因,结论：,过车时雨水溅射,通过观察、分析,我局地处山区铁路，列车运行速度较低。其通过TFDS探测站时，车轮与钢轨接触所产生的水花，溅射到摄像机表面的可能性极小。,七、根据要因制定对策,序号,要因,措 施,负责人,完成时间,1,保护门提前打开,通过1、2号磁钢测出车速，系统根据车速计算出列车到达底3、4号磁钢的时间，控制保护门打开时间。（列车即将到达底箱时才打开保护门，将5秒减秒到1秒，而不影响系统拍图）,龙传福,6.13,2,雨水从保护门缝间渗入,在底箱上安装一块胶垫，遮挡保护门中间的缝隙。,安装一风机对摄像头表面进行吹风，保证清洁,杨明,3.2,7.14,八、对策实施,积极联系厂家对系统控制程序进行改进，通过1#，2#磁钢测出车速，确定保护门打开的时间。减少摄像头暴露在雨水中的时间。将原来暴露5秒左右减少到1秒。但不影响系统拍摄图片，不会产生漏拍丢图的情况。,实施一：控制保护门打开时间,实施二：,TF底箱改造,1.材料准备,改造目的：防止雨水从保护门中间的缝隙渗入。,改造方法：,2、安装,安装过程,实施（二）目标检查,项 目,实 施 前,实 施 中,实施后,结 论,2011.22011.3,2011.32011.4,2011.4,20,11.7,增加胶垫后，雨水渗入不了底中，很好的保护了摄像头,TF底箱改造,下雨天时，雨水从保护门缝隙中渗入，滴落在摄像机上,雨水从两侧流走,现场模拟试验,实施（三）目标检查,加装风机后，在每次来车，即将要拍图前对底中摄像头进行吹风，在过完车30秒后，停止对摄像头进行吹风，保证在每次系统接车时摄像头表面清洁。不管是雨量大小，摄像头表面积水的可能性都极大的减小，即使有雨水，有风机的作用，很快也会被吹干。图片模糊发生的可能性得到极大降低。,1%,30%,1%,九：实施后目标值检查,目标达到了！,95%,1%,5%,实施后，下雨时TFDS图片模糊仅为1%，较预期5%的目标值效果更佳。,十、巩固措施,为了巩固QC小组已取得的成果，我们将所加装的保护门胶垫及风机后的标准纳入了TFDS自检自修范围。保证胶垫性能良好，确保TFDS图片清晰。,发布结束,请各位指正,谢谢！,
