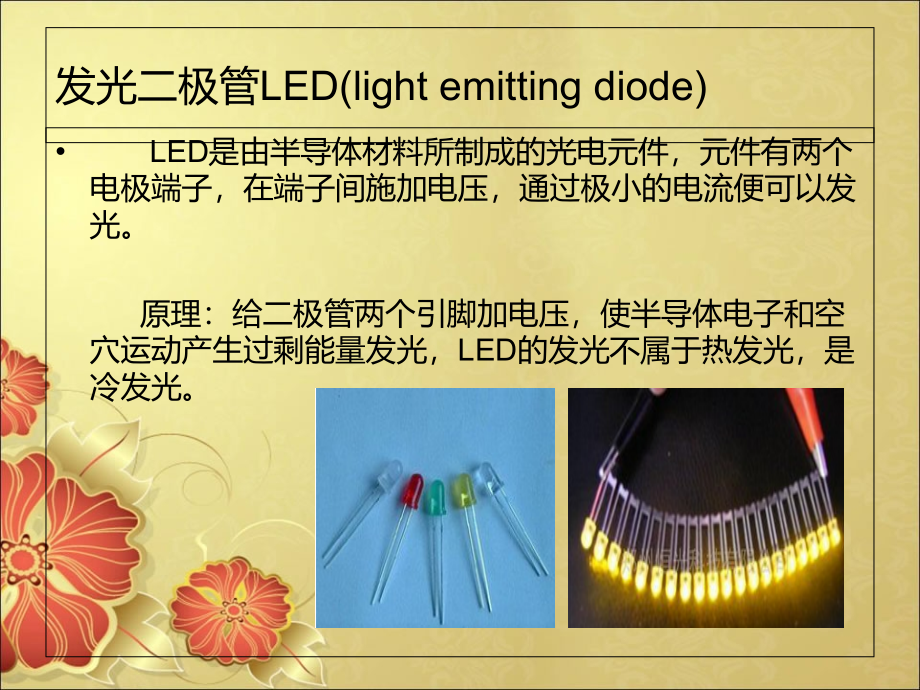

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,红外发射管的工作原理,发光二极管LED(light emitting diode),LED是由半导体材料所制成的光电元件，元件有两个电极端子，在端子间施加电压，通过极小的电流便可以发光。,原理：给二极管两个引脚加电压，使半导体电子和空穴运动产生过剩能量发光，LED的发光不属于热发光，是冷发光。,红外发射二极管Infraed LED,由红外辐射效率高的材料砷化镓制成PN结，外加正向电压激发红外光。,红外光是不可见光，光谱功率分布：,中心波长830-950nm,半峰带宽40nm左右，红外光是窄带分布，普通CCD黑白摄像头可以看到。,如何判断红外发射管的好坏,通过用万用表测量红外发射管的正发向电阻，可以推测出红外发射管的性能优劣。,用万用表的R1k档，正向电阻一般为1540k之间，若电阻值接近于零，则管子应报废。,用万用表的R1k档，反向电阻一般为数百千欧或无穷大，若电阻值为几千欧或趋近与零，则二极管必怀无疑。它的反向电阻值愈大，表明其漏电电流越小，质量越好。,红外发射二极管的电压电流特性,红外发光二极管的工作原理:给二极管加正向的电压（3.3v）,正向的电压产生正向的电流，提供了红外发射管发射红外线的能量，红外线是不可见光，它的波长在830NM和950NM之间。,我们公司用的红外发射二极管的波长是940NM.,一般红外发射管的反向耐压值是3-6V.,我们公司采购的红外二极管耐压规格,上海雅光：,Forward voltage：3.3-3.6,Reverse Current：0-5V,红外发射管的距离特性和方向特性,方向特性：零度角；垂直于灯的角度为零度角。当方向角度为零的时候，其放射强度为100%，当放射角度愈大的时候，其放射强度相对减小。红外发射二极管的方向半值角越小，元件的指向性越灵敏。,距离特性：基本上光亮度和距离的平方成反比，且和受光元件的特性有关。,红外发射二极管的主要参数,峰值波长：,p,peak wavelength _p,主要波长有：850nm,870nm,880nm,940nm,980nm,就辐射功率而言：波长小的大于波长大的。（价格也是，功率大的贵）,现在市场上最常见的有两种：850nm和940nm,前者功率大多用于红外监控，后者功率小多用于遥控。,我们公司用的是940nm的红外发射二极管。,温度对半导体的影响,
