典型油、气、水层特征及实例.ppt

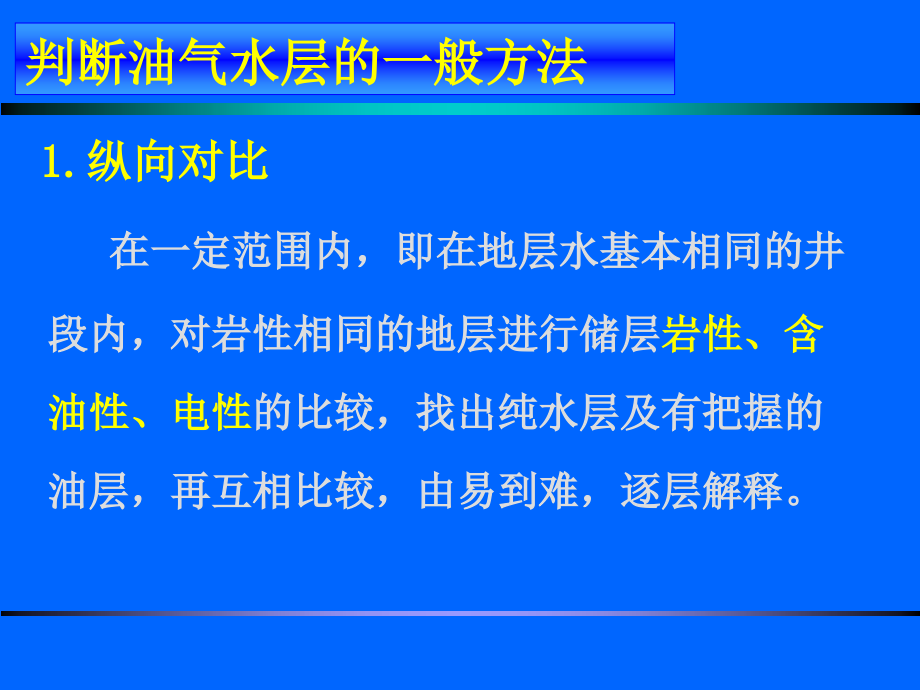

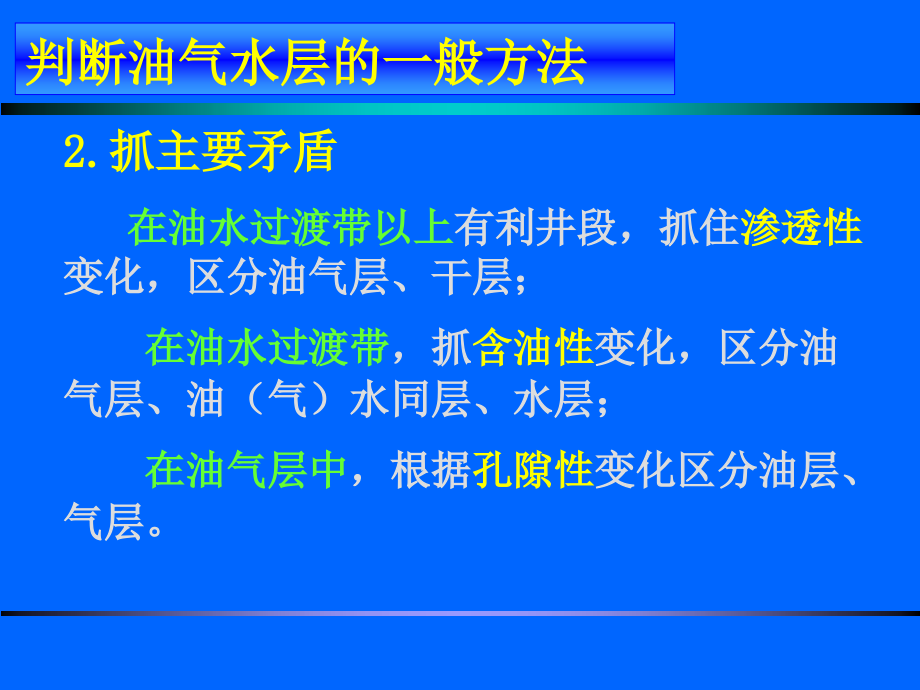

*,Click to edit Master title style,Click to edit Master text styles,Second Level,Third Level,Fourth Level,Fifth Level,在一定范围内，即在地层水基本相同的井段内，对岩性相同的地层进行储层,岩性、含油性、电性,的比较，找出纯水层及有把握的油层，再互相比较，由易到难，逐层解释。,判断油气水层的一般方法,1.纵向对比,2.抓主要矛盾,在油水过渡带以上,有利井段，抓住,渗透性,变化，区分油气层、干层；,在油水过渡带,，抓,含油性,变化，区分油气层、油（气）水同层、水层；,在油气层中,，根据,孔隙性,变化区分油层、气层。,判断油气水层的一般方法,3.横向对比,判断油气水层的一般方法,与邻井对比，使解释结论符合区域规律。,4.分析各项资料，去伪存真,典型的油、气、水层,典型水层（标准水层）,渗透性较好,在测井曲线上显示微电极有较大的正差异，自然电位有较大的异常幅度，计算的渗透率数值较高；,不含油,在电阻率测井曲线上显示电阻率较低，深、中、浅三电阻率组合显示为高侵电阻率模式，即R,浅,R,中,R,深,；,典型水层（标准水层）,储层厚度较大,录井、取心无油气显示,GR或SP幅度最大，孔隙度与相邻其他储层相近，深探测电阻率最低，且常有泥浆高侵的特点。,处理成果图上泥质含量低，岩石孔隙度全含水，含水饱和度接近100%，且明显大于束缚水饱和度。,典型的油、气、水层,水层（20号层）,GR,60API;,SP,负异常幅度大且幅度差明显大于邻近油层;,AC,112,s/ft,这说明该层孔隙性较好；,RILD,1.5m,电阻率值明显低于邻近的油层，且八侧向中感应深感应，高侵特征明显。,典型水层（标准水层）,岩性和物性与典型水层相近，即岩性、孔隙性、渗透性、含油性较好且具有一定生产能力的储集层；,厚度也足够大；,录井、取心显示含油级别高；,典型的油、气、水层,2.典型油层,典型的油、气、水层,成果图上，含油饱和度高，含水饱和度低，且与束缚水饱和度几乎相等（SwSwir）；有较好的可动油气孔隙体积即残余油少，可动油多。,典型油层,油层（23号层）,GR,58API;,SP,负异常幅度较大，但幅度差小于邻近的水层;,AC,120,s/ft,这说明该层孔隙性较好；,RILDRILMRFOC,低侵特征明显，且深感应电阻率数值较高,约2030m,明显高于邻近的水层，这说明含油性较好。,典型油层,典型油层,油层（23号层）,ML,正幅度差明显；,R4,32m，且底部梯度特征明显、数值较高且明显高于邻近的水层；,CON1,70ms/m,自然电位负异常幅度差小于邻近的水层，且CON1凸起与SP变化趋势呈反向对应；水层的感应电导率曲线凹进与自然电位变化趋势呈同向对应，若自然电位为正异常，则相反。,典型的油、气、水层,3.典型气层,与油层总的特征相同，两者岩性、物性相近时，成果图上显示也相似。,主要区别：,声波值增大,由于气体的声波传播速度比液体的慢以及气体对声波的吸收作用，在气层处，声波时差增大或声波时差曲线出现周波跳跃的现象，导致声波孔隙度远远大于邻近的油层或水层；,中子值减小,由于气层的含氢指数比油层和水层都少，对中子测井存在“挖掘效应”，即中子孔隙度数值明显比邻近的油层或水层低；,典型气层,密度值减小,由于气体的存在可以使储层的地层密度测井值减小，冲洗带残余气重量（1-Sxo）,h,小于油，说明气密度小。,电阻率响应特征,存在R,深,R,中,R,浅，,气测数值增大，甲烷含量高，岩心或岩屑有气味或荧光显示。,典型的油、气、水层,典型的油、气、水层,气层,GR,52API;,该层中上部,SP,负异常幅度差小于底部;,AC,120,s/ft,这说明该层孔隙性较好。,RILD=,910m,电阻率值明显高于邻近的水层,感应电阻率低侵特征明显,R,深,R,中,R,浅,该层底部电阻率有下降趋势,说明含油性变差.,典型油水同层,上油层下油水同层（30号层）,ML,正幅度差明显；,R4,7.5m较高；,CON1,=125150ms/m,且CON1凸起与SP的变化趋势呈反向对应，油层特征明显；,该层底部,自然电位,负异常幅度差略大于中上部的自然电位负异常幅度差,感应电导率,有明显的下滑趋势,说明该层底部含水的可能性很大,含油性变差,。,典型油水同层,上油层下油水同层（30号层）,GR,60API;,SP,负异常幅度较大，幅度差相当于邻近的水层;,AC,120,s/ft,这说明该层孔隙性较好;,RILD,1.9m,电阻率值略高于邻近的水层且RFOCRILMRILD,即感应电阻率高侵特征明显。,典型含油水层,含油水层（18号层）,ML,正幅度差明显,说明该层渗透性较好；,R4,2.2m；,CON1,=500630ms/m,略高于邻近的水层。,典型含油水层,含油水层（18号层）,干层,干层（21号层）,SP,负异常幅度较小；,GR,75API,数值较高；,RILD,1.8m，且深、中感应基本重合,无侵入特征.,AC,110,s/ft，这说明该层泥质较重,渗透性较差,偏干的可能性大。,干层,干层（21号层）,SP,负异常幅度较小；,CON1,520,mS/m;,ML,正差异幅度差较小;这说明该层泥质较重,渗透性较差,偏干的可能性大。,典型的油、气、水层,地层,孔、渗性,Rt/Ro,SP,侵入特性(RmfRw,),孔隙度测,井显示,录井油气显示,油层,较好,35,一般小于纯水层,低侵或不明显,油气显示好,气层,较好,35,一般小于纯水层,低侵或不明显,n小,a,d大,气测异常大,录井有显示,水层,较好,1,幅度最大,高侵,无油气显示或含稠油,油水同层,较好,24,介于油、水层，底部幅度大,低侵或不明显，高侵,气水同层,较好,24,介于油、水层，底部幅度大,低侵或不明显，高侵,气水界面上与气层相同,含油水层,较好,接近水层,接近水层,高侵,干层,差,无或很小,无侵入,
