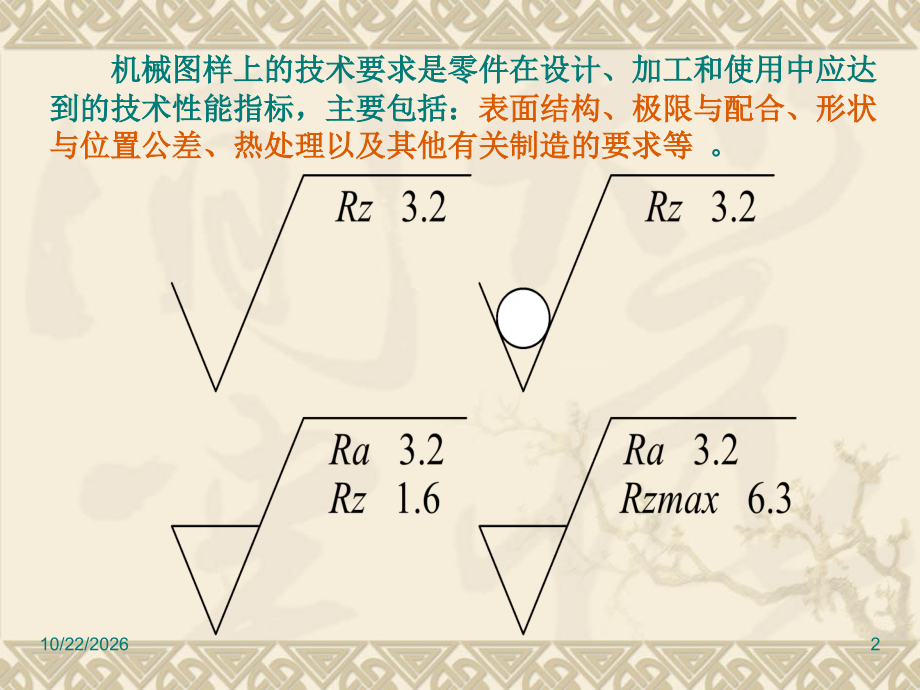

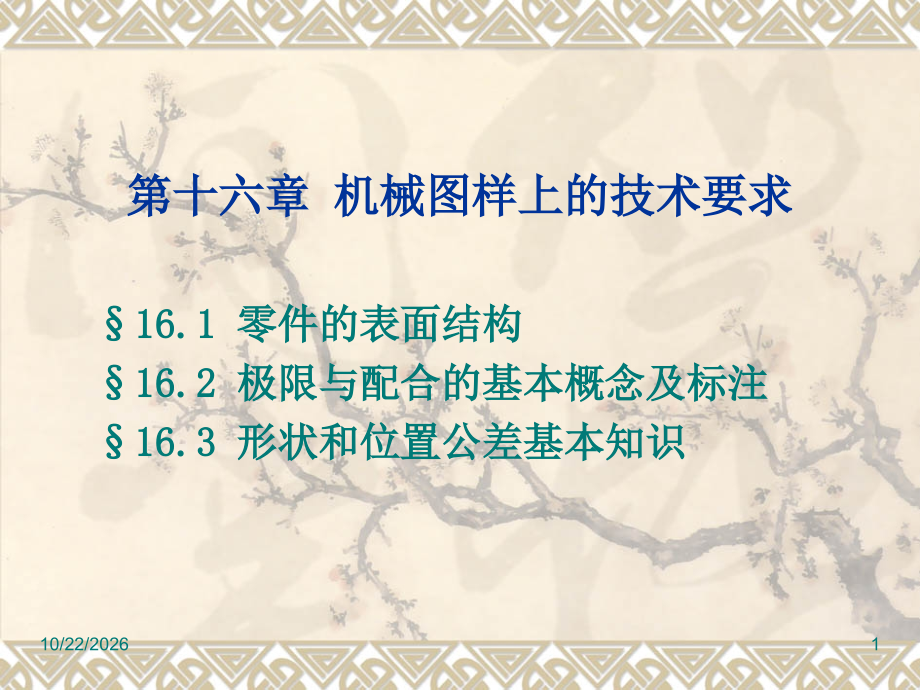

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第十六章 机械图样上的技术要求,16.1 零件的表面结构,16.2 极限与配合的基本概念及标注,16.3 形状和位置公差基本知识,10/22/2026,1,机械图样上的技术要求是零件在设计、加工和使用中应达到的技术性能指标，主要包括：,表面结构、极限与配合、形状与位置公差、热处理以及其他有关制造的要求等,。,10/22/2026,2,16.1 零件的表面结构,（GB/T 131,2006）,一、,零件表面结构的基本,概念,零件表面经过加工后，看起来很光滑，经放大观察却凹凸不平。实际表面的轮廓是由粗糙度参数（R轮廓）、波纹度参数（W轮廓）和原始轮廓参数（P轮廓）构成的。各种轮廓所具有的特性都与零件的表面功能密切相关。,1粗糙度轮廓,粗糙度轮廓,是指加工后的零件表面轮廓中具有较小间距和谷峰的那部分，它所具有的微观几何特性称为表面粗糙度。一般是由所采取的加工方法和(或)其他因素形成的。,10/22/2026,3,本节主要介绍常用的评定粗糙度轮廓（,R,轮廓）的主要参数：,轮廓的算数平均偏差（,Ra,）,和,轮廓的最大高度（,Rz,）,2波纹度轮廓,波纹度轮廓,是表面轮廓中不平度的间距比粗糙度轮廓大得多的那部分。它具有间距较大的、随机的或接近周期形式的成分构成的表面不平度称为表面波纹度。一般是工件表面加工时由意外因素引起的。,3原始轮廓,原始轮廓,是忽略了粗糙度轮廓和波纹度轮廓之后的总的轮廓。它具有宏观几何形状特征成为原始轮廓。一般是由机床、夹具等本身所具有的形状误差引起的。,零件的表面结构特征是粗糙度轮廓、波纹度轮廓和原始轮廓特性的统称。它是通过不同的测量与计算方法得出的一系列参数进行表征的，是评定零件表面质量和保证其表面功能的重要技术指标。,10/22/2026,4,1、轮廓算术平均偏差,R,a,R,a是在取样长度,L,内，轮廓偏距Z（X）绝对值的算术平均值。,R,a,=,Z,(,x,),dx,L,1,0,L,R,a,=,Z,i,1,n,i=1,n,近似为:,2、轮廓最大高度,R,z：,在一个取样长度内最大轮廓,峰高和最大轮廓谷深之间的距离。,10/22/2026,6,32,40,63,80,-,-,4.0,5.0,8.0,10.0,16.0,20,0.50,0.63,1.00,1.25,3.0,25,0.063,0.080,0.125,0.160,0.25,0.32,0.008,0.010,0.016,0.020,0.032,0.040,R,(系列)/,m,40,12.5,4.0,1.25,0.4,L,n,/mm,8.0,2.5,0.8,0.25,0.08,L,/mm,10.080,2.010.0,0.12.0,0.020.01,0.0080.002,R,a,/,m,注：,L,n,是评定轮廓所必须的一段长度，一般为五个取样长度。,R,a,及,L、,L,n,选用值,10/22/2026,7,R,a,/,m,加工方法,应用举例,50,25,12.5,粗车，粗铣,粗刨，钻孔等,不重要的接触面或不接触面。如机座地面，轴的端面，倒角，穿螺钉的光孔表面,6.3,3.2,1.6,精车，精铣,精刨，铰孔等,较重要的接触面，转动和滑动速度不高的接触面。如轴套，齿轮的端面，键和键槽的工作面,0.8,0.4,0.2,精铰，磨削,抛光等,要求较高的接触面，转动和滑动速度较高的接触面。如齿轮的工作面，导轨表面，主轴轴径表面，圆锥销孔表面,0.1,0.05,0.025,0.012,0.006,研磨，超级精密加工等,要求密封性能较好的表面，转动和滑动速度极高的接触面。如精密量具表面，气缸内表面及活塞环表面，精密机床主轴轴径表面等,10/22/2026,8,2、表面结构图形符号的画法及尺寸,10/22/2026,10,表面结构完整图形符号的组成,表面结构参数代号及其后的参数值应写在图形符号长边的横线下面，为了避免误解，,在参数代号和极限值间应插入空格,。,10/22/2026,11,用任何加工方法获得，单向上限值，轮廓算数平均偏差,R,a的值为3.2m；,用去除材料方法获得，单向上限值，轮廓算数平均偏差Ra的值为3.2m；,用不去除材料方法获得，单向上限值，轮廓算数平均偏差Ra的值为3.2m；,用去除材料方法获得，双向极限值，轮廓算数平均偏差,R,a的上限值为3.2m，下限值为1.6m。,R,a,的代号及意义,10/22/2026,13,五、表面结构要求(粗糙度轮廓)在图样中的标注,国家标准（GB/T131-2006）规定了表面结构要求在图样中的注法，表面结构要求对每一表面一般只标注一次，并尽可能注在相应的尺寸及其公差的同一视图上。除非另有说明，所标注的表面结构要求是对完工零件表面的要求。,（1）表面结构要求的注写和读取方向应与尺寸的注写和读取方向一致。,10/22/2026,15,（2）表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触表面。必要时，表面结构符号也可用带箭头或黑点的指引线引出标注。,（3）表面结构要求可以直接标注在轮廓线的延长线上或尺寸界限上,。,10/22/2026,16,（5）,如果工件的多数(包括全部)表面有相同的表面结构要求，则其表面结构要求可统一标注在图样的标题栏附近(图纸右下角),。此时(,除全部表面有相同要求的情况外,)，表面结构要求的符号后面应有：在圆括号内给出无任何其它标注的基本符号；在圆括号内给出不同的表面结构要求。,10/22/2026,18,（6）当多个表面具有相同的表面结构要求或图纸空间有限时，可以采用简化注法。可用带字母的完整符号，,以等式的形式，在图形或标题栏附近,，对有相同表面结构要求的表面进行简化标注。也可用基本图形符号、扩展图形符号以等式的形式给出对多个表面共同的表面结构要求。,10/22/2026,19,（7）由几种不同的工艺方法获得的同一表面，当需要明确每种工艺方法的表面要求时，可按下图进行标注,。,10/22/2026,20,（8）对不连续的同一表面，可用细实线连接起来，表面粗糙度代（符）号只注一次。,10/22/2026,21,（9）同一表面上有不同的表面粗糙度要求，须用细实线画出其分界线，并注出相应的表面粗糙度代号和尺寸范围。,10/22/2026,22,圆柱孔尺寸300.010,10/22/2026,24,最大极限尺寸实际尺寸最小极限尺寸,。,20,+0.023,+0.002,40,+0.039,0,上偏差,+0.023,公差,0.023-0.002=0.021,下偏差,+0.002,最小极限尺寸,最大极限尺寸,20.002,20.023,+,-,0,20,+0.002,下偏差线,+0.023,上偏差线,公差,+0.021,10/22/2026,25,孔和轴的上偏差分别以,ES,和,es,表示；孔和轴的下偏差分别以,EI,和,ei,表示。,（4）尺寸偏差,：,某一尺寸减去其基本尺寸所得的代数差。尺寸偏差有,上偏差,和,下偏差。,上偏差=最大极限尺寸基本尺寸,下偏差=最小极限尺寸基本尺寸,孔公差带,轴公差带,基本偏差为下偏差,基本偏差为上偏差,ES,EI,ei,es,10/22/2026,26,公差带位置,10/22/2026,28,（7）零线：,基本偏差系列图,在公差与配合图解中，表示基本尺寸的一条直线，它的偏差为零。以其为基准确定偏差和公差，当零线沿水平方向绘制时，正偏差在其上方，负偏差在其下方。,10/22/2026,29,国家标准规定轴和孔各有28个基本偏差，用拉丁字母表示。,大写字母,表示,孔,，,小写字母,表示,轴,。,轴的基本偏差ah为上偏差，jzc为下偏差，,js,的基本偏差为（+,）或（,）；,孔的基本偏差,AH,为上偏差，,JZC,为下偏差，,JS,的基本偏差为（+,）或（,）。,IT,2,孔和轴公差带的代号,，由,基本偏差代号,和,公差等级代号,组成。,IT,2,IT,2,IT,2,10/22/2026,31,孔和轴的公差带代号组成,10/22/2026,32,三、配合,配合,是指基本尺寸相同，相互结合的孔和轴公差带之间的关系。,配合分为,间隙配合,、,过盈配合,、,过渡配合,三种。,10/22/2026,33,间隙配合：,孔的公差带完全在轴的公差带之上，任取一对孔与轴配合，孔轴之间总有间隙（包括最小间隙为零）。,孔,最大,轴,最小,最大间隙,最小间隙,轴,最大,孔,最小,最小间隙,最大间隙,最小间隙等于零,孔公差带,轴公差带,10/22/2026,34,过盈配合：,孔的公差带完全在轴的公差带之下，任取一对孔与轴配合，孔轴之间总有过盈（包括最小过盈为零）。,最大过盈,最小过盈,最大过盈,最大过盈,孔公差带,轴公差带,最小过盈,最小过盈等于零,10/22/2026,35,过渡配合：,孔和轴的公差带相互交叠，任取其中一对孔与轴相配，孔轴之间可能有间隙，也可能有过盈。,最大间隙,最大过盈,最大过盈,最大间隙,最大过盈,最大间隙,10/22/2026,36,配合的代号由孔和轴的公差带代号组成，写成分数形式，分子为孔的公差带代号，分母为轴的公差带代号,。,10/22/2026,37,四、配合的基准制,国际确定了配合的两种基准制：,基孔制,和,基轴制,。,基孔制：,基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带组成的各种组合。,基孔制的孔称为基准孔，以基本偏差代号“,H,”表示，其,下偏差为零,。,10/22/2026,38,0,-,0,+,基准孔的基本偏差代号为“,H,”。,公差带图：,间隙配合,过渡配合,过盈配合,基准孔,10/22/2026,39,基轴制配合,基本偏差为一定的轴公差带与不同基本偏差的孔公差带构成的各种配合称基轴制配合。,10/22/2026,40,公差带图：,+,-,基准轴,间隙配合,过渡配合,过盈配合,10/22/2026,41,基孔制中的轴，,ah,用于,间隙,配合，,jzc,用于,过渡,配合和,过盈,配合；,基轴制中的孔，,AH,用于间隙配合，,JZC,用于,过渡,配合和,过盈,配合。,基轴制的轴称为,基准轴,，以基本偏差代号“,h,”表示，其,上偏差为零,。,10/22/2026,42,五、尺寸公差与配合的标注方法,（1）在零件图的标注方法：,基本尺寸后注出公差带代号：,在零件图上标注公差，按下列三形式之一标注：,50H8,50f7,10/22/2026,43,10/22/2026,44,在基本尺寸后注出极限偏差值,50,+0.039,0,50,0.025,0.050,10/22/2026,45,标注偏差数值时，偏差数值的数字应略小于尺寸数字，下偏差应与基本尺寸注于同一底线上。上偏差注在下偏差的上方。上，下偏差的小数点必须对齐，小数点的位数必须相同。,50f7,(,0.025,),0.050,(,+0.039,),50H8,0,二者同时注出：,10/22/2026,46,（2）在装配图上的标注方法：,在装配图上标注配合代号时，必须在基本尺寸的后面以分数形式注出，分子为孔的公差带代号，分母为轴的公差带代号。,基孔制的标注形式,：,基本尺寸,基准孔代号,(H,)公差等级,轴的基本偏差代号公差等级,10/22/2026,47,基本尺寸,孔的基本偏差代号公差等级,基本轴代号(,h,)公差等级,基轴制的标注方式：,h7,50,G7,50G8/h7,50H8/f7,f7,50,H8,10/22/2026,48,在装配图上标注配合零件的极限偏差时，一般按图的形式标注：孔的基本尺寸和极限偏差值注写在尺寸线的上方，轴的基本尺寸和极限偏差注写在尺寸线的下方。,50,+0.25,0,50,0.20,0.50,10/22/2026,49,
