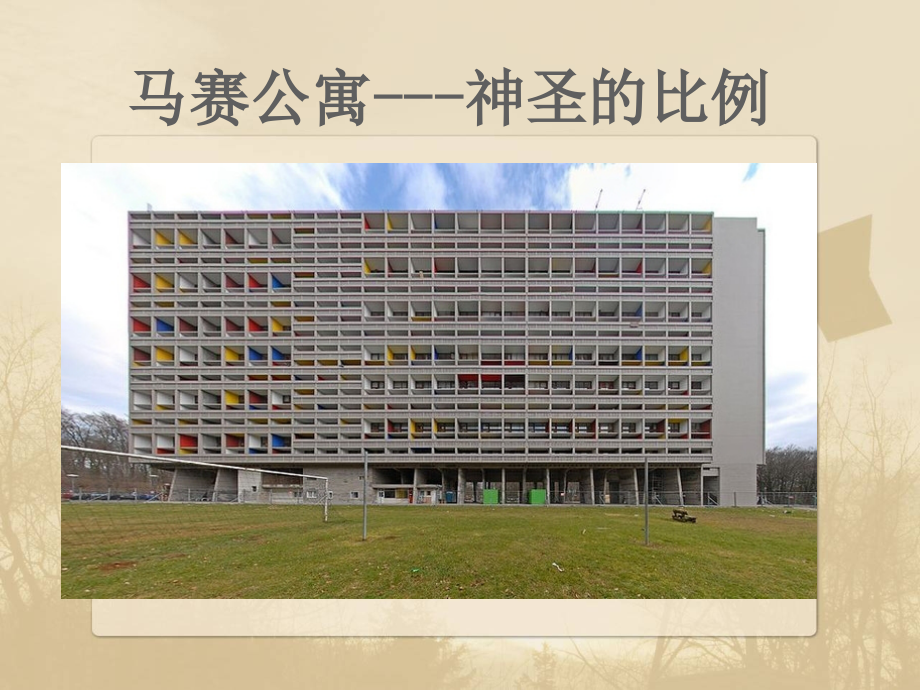

神圣比例-马赛公寓.ppt

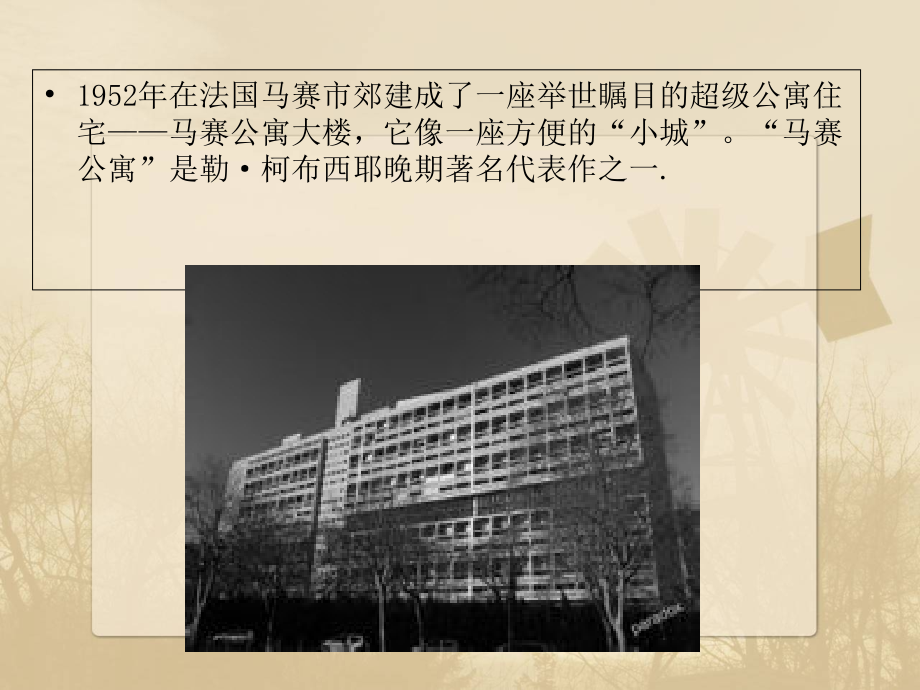

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,马赛公寓-神圣的比例,1952年在法国马赛市郊建成了一座举世瞩目的超级公寓住宅马赛公寓大楼，它像一座方便的“小城”。“马赛公寓”是勒柯布西耶晚期著名代表作之一.,马赛公寓设有电梯厅和管理员房间。大楼共有18层，有23种不同的居住单元，共337户，可供1500-1700名居民居住，提高了居民选择的自由度，突破了承重结构的限制。,马赛公寓的外观是大量重叠的阳台，阳台的侧面墙上涂了红，绿，黄等鲜艳的色彩。地面层的架空支柱上粗下细，并把每组双柱叉开成梯形，混凝土表面不做粉刷，留有木模板的木纹和接缝，显得粗犷有力。,马赛公寓的出现进一步体现了柯布西耶的“新建筑的五个特征（底层架空、屋顶花园、自由平面、横向的窗户、自由立,面,）”。,人体模度,柯布西耶,从人体尺度出发，选定下垂手臂、脐、头顶、上伸手臂四个部位为控制点，与地面距离分别为86、113、183、226cm。这些数值之间存在着两种关系：一是黄金,比例,关系；另一个是上伸手臂高恰为脐高的两倍，即226cm和113cm。利用这两个数值为基准，插入其他相应数值，形成两套级数，前者称“红尺”，后者称“蓝尺”。将红、蓝尺重合，作为横纵向坐标，其相交形成的许多大小不同的正方形和长方形称为模度。,柯布西耶将“模度”的“身高刻度”定义为6英尺，即1.83米，相应得到以1.13米为起始的“红尺”和以2.26为起始的“蓝尺”，并将蓝尺的2.26米、1.4米、0.86米、和红尺的1.83米、1.13米、0.7米、0.43米和0.27米八个刻度，分别赋以单手举高、胸高、垂手高、身高、脐高、座椅扶手高、平坐高、低坐高的人体尺度意义，这样，“模度”不但俱备“黄金分割”的完美比例和精确的度量数据，也同时满足了对人体的适应性。这是柯布西耶对“模度”的最终“定稿”。,在设计马赛公寓的过程中，勒 柯布西耶运用文 艺复兴时期达 芬奇的人文主义思想，演变出一 套“模数”系列，这套“模数”以男子身体的各部分 尺寸为基础形成一系列接近黄金分割的定比数 列，他套用“模数”来确定建筑物的所有尺寸。,以,马赛公寓的,一个厨房为例。它的尺寸,2.26米（蓝尺）高、3.66米（蓝尺）,长,，吊柜的高和宽都是1.13米（红尺）；0.86米（蓝尺）高的操作台面，由三个0.86米高、0.86米宽的方形柜并排拼成，1.13米高的高橱柜宽度也是0.86,米,总宽度是0.8643.44米，虽然无法填满3.66米的宽度，但是，这满足了标准化：制作整组橱柜只需要0.86米和1.13米两种长度的板材。,虽然由于各种原因导致柯布的“模数观念”不是十分完美，但是，他的这个思想方式绝对是正确和先进的，对现在所倡导的“人体工程学”，提倡设计要以人为本，设计适合人体的最佳尺度具有十分重要的意义。,结束 谢谢！,
