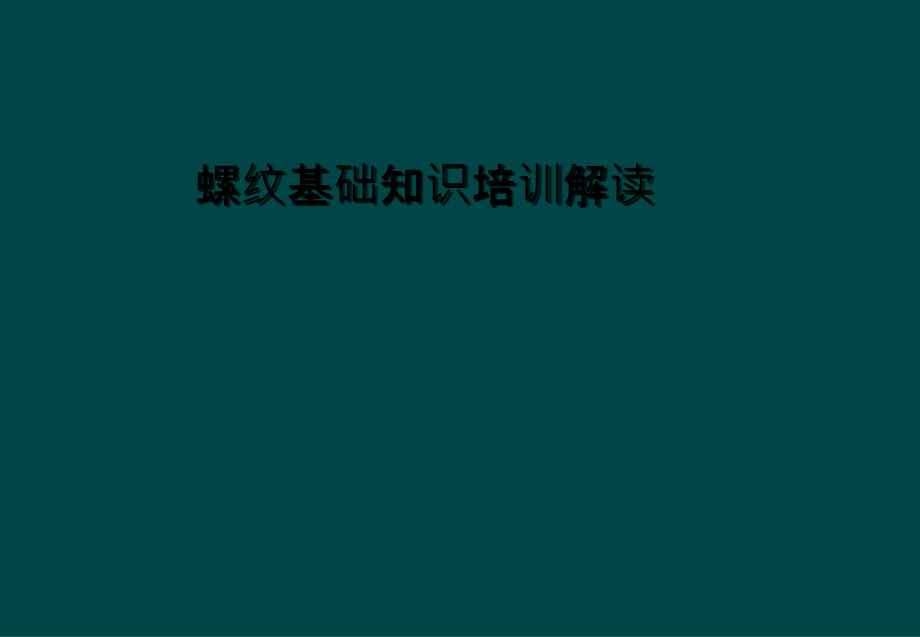

螺纹基础知识培训解读.ppt

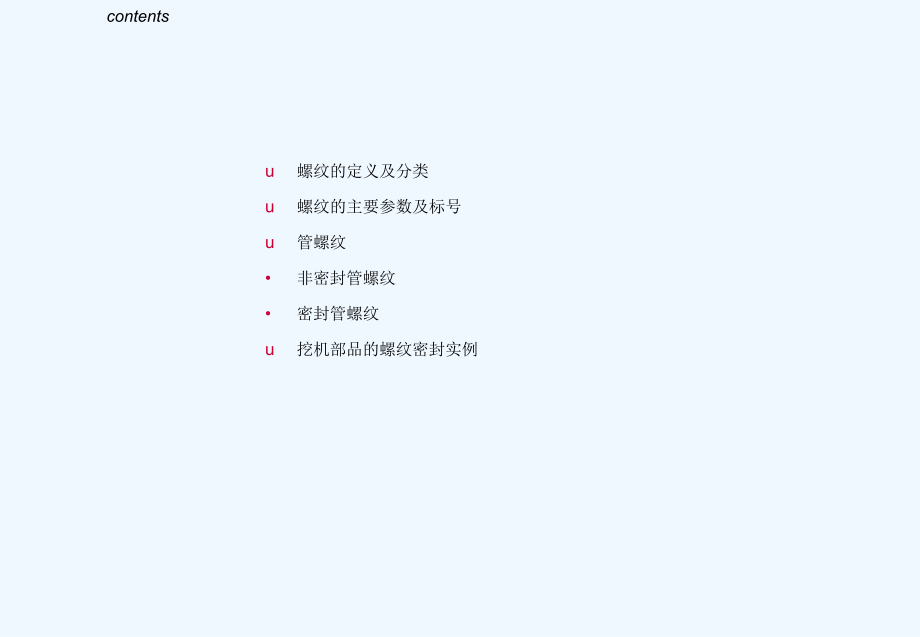

Mastertitelformat bearbeiten,Mastertextformat bearbeiten,Zweite Ebene,Dritte Ebene,*,Mastertitelformat bearbeiten,Mastertextformat bearbeiten,Zweite Ebene,Dritte Ebene,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,螺纹基础知识培训解读,螺纹基础知识培训解读螺纹基础知识培训解读contents螺纹的定义及分类,螺纹的主要参数及标号,管螺纹,非密封管螺纹,密封管螺纹,挖机部品的螺纹密封实例,contents,螺纹的定义及分类,螺纹的主要参数及标号,管螺纹,非密封管螺纹,密封管螺纹,挖机部品的螺纹密封实例,第一部分 螺纹的定义及分类,1.1,、螺纹的定义,1.2,、螺纹的分类,1.1,、螺纹的定义,螺纹的定义及分类,在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分，称之为螺纹。（图,1,）,外螺纹,内螺纹,图,1,螺纹示意图,1.2,、螺纹的分类,螺纹按其结构特点及用途可分为三大类：,（,1,）普通螺纹：牙型为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。,（,2,）传动螺纹：牙型有梯形、矩形、锯形及三角形等。,（,3,）,密封螺纹,：用于密封连接，主要是管螺纹、锥螺纹或锥管螺纹等。,图,2,不同牙型的螺纹,螺纹的定义及分类,种类,代号,特点,应用,国家标准,普通螺纹,M,牙形：；牙形角：,60,0,；,一般连接用粗牙螺纹，细牙用于细小、薄壁或粗牙对强度有较大削弱的零件，也常用于受冲击和变载荷的连接中，另外也用于精密微调机构中。,GB/T 192-81,GB/T,1,93-,8,1,GB/T,1,96-,8,1,GB/T,1,97-,8,1,非螺纹密封的管螺纹,G,牙形：；牙形角：,55,0,；公称直径近似为管子内径,用于压力,1.568MPa,一下的水、煤气管路、润滑和电线管路系统,GB/T 7307-87,用于螺纹密封的管螺纹,Rc,Rp,R,牙形：；牙形角：,55,0,；公称直径近似为管子内径,锥度,1,：,16,。,锥,/,锥配合（内螺纹,Rc,，外螺纹,R,）用于中压、高温、高压系统；柱,/,锥配合（内螺纹,Rp,），用于低压，且需用填料密封,GB/T 7306-87,60,0,圆锥管螺纹,NPT,与,55,0,圆锥管螺纹相似，但牙形角为,60,0,用于汽车、拖拉机、航空机械、机床等燃料、油、水、气输送系统的管路联接,GB/T 12716-91,米制锥螺纹,ZM,与,55,0,圆锥管螺纹相似，但牙形角为,60,0,用于气体、液体管路系统依靠螺纹密封的联接，水、煤气管道用管螺纹除外,GB/T 1415-92,梯形螺纹,Tr,牙形为等腰梯形，牙形角为,30,0,，强度高，对中性好，易加工,传动螺纹的主要形式，应用较广。常用于丝杆、刀架丝杆等,GB/T 5796-86,锯齿形螺纹,B,牙形为锯齿形；常用牙形角为,33,0,，其工作的牙型斜角为,30,0,，非工作面的牙型斜角为,3,0,。,用于单向受力的传力螺纹,GB/T 13576-92,矩形螺纹,牙型为正方形，牙厚为螺距的一半，传动效率高，尚未标准化,用于动力的传递和传导螺旋,第二部分 螺纹的主要参数及标号,2.1,、螺纹的主要参数,2.2,、螺纹的标号,螺纹的主要参数及标号,2.1,、螺纹的主要参数,图,3,螺纹的主要参数,外径,（大径，,d,、,D,），与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。螺纹的公称直径即大径。,内径,（小径，,d,1,、,D,1,），与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。,中径,（,d,2,、,D,2,），母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径。,螺距,（,P,），相邻牙在中径线上对应两点间的轴向距离。,牙型角,，螺纹牙型上相邻两牙侧间的夹角。,导程,（,P,n,），同一螺旋线上相邻牙在中径线上对应两点间的轴向距离。单线螺纹时，导程,=,螺距；多线螺纹时，导程,=,螺距,线数。,牙型角,单线螺纹,双线螺纹,导程,=,螺距,导程,螺距,螺纹的主要参数及标号,2.2,、螺纹的标号,序号,螺纹名称,标记示例,备 注,1,普通螺纹,GB/T1931981,GB/T1971981,M121.5 LH7HL,M,：普通螺纹代号，,12,：公称直径，,1.5,：螺距，,LH,：左旋，,7H,：公差代号，,L,：长旋合长度,粗牙螺纹不注出螺距,右旋螺纹不标注旋向,中等长度不标注旋合长度组别,2,非螺纹密封的管螺纹,GB/T73071987,G2A-LH,G,：螺纹种类代号,A,：公差等级,2,：尺寸代号,LH:,左旋,Rp,与,G,同为圆柱内螺纹，但不能互换,3,用螺纹密封的管螺纹,GB/T73061987,R3/4 Rc1/2 Rp1/4,R,：外锥螺纹代号，,Rc,：内锥螺纹代号,Rp,：与外锥螺纹配合的圆柱管螺纹代号,3/4,1/2,1/4:,尺寸代号,当螺纹为左旋时应在尺寸代号之后加注,LH,Rp,与,G,同为圆柱内螺纹，但不能互换,4,60,圆锥管螺纹,GB/T127161991,NPT3/8-LH,NPT,：螺纹种类代号，,3/8:,尺寸代号，,LH,：左旋,当螺纹为右旋时不标注旋向,5,梯形螺纹,GB/T5796.21986,GB/T5796.41986,Tr528(P4)LH7HL,Tr,：梯形螺纹代号,LH,：左旋,52,：公称直径,7H:,公差代号,8,：导程,N:,中等旋合长度,单线螺纹的导程和螺距相等故不再使用括号及其内容,右旋螺纹不注旋向,中等长度者不标注旋合长度组别,6,机床梯形螺纹丝杠螺母,JB/T28861992,T488(P4)LH5,T,：螺纹代号,LH,：左旋,48,：公称直径,5:,精度等级,8,：导程,右旋螺纹不标注旋向,第三部分 管螺纹,3.1,、非密封管螺纹,3.2,、密封管螺纹,管螺纹,管螺纹可分为,非密封管螺纹,和,密封管螺纹,，通常,G,是指非螺纹密封的管螺纹,，,R,是指用螺纹密封的管螺纹,，但日常工作中，经常遇到的管螺纹的名称代号还有,PF,、,PT,、,NPT,等。,Difference,G,螺纹为英制直管螺纹,，,PF,螺纹,（,pipe fastening,）,为日,标圆柱,管螺纹,，,两个基本无异，都是属于,55,度的螺纹,，,内外螺纹均为圆柱形的管螺纹,，配合后不具密封性，在管路中仅起联结作用，借助密封圈可用于静载下的低压管路,。,3.1,、非密封管螺纹,G,螺纹与,PF,螺纹标准,管螺纹,3.2,、密封管螺纹,R,螺纹为英制直管螺纹,，代号有,R,c,、,R,p,、,R,，分别表示圆锥内螺纹、圆柱内螺纹、圆锥外螺纹，牙型均为,55,度，,旋紧后具有密封性。,通常有,两种配合：,1,）圆柱内螺纹,/,圆锥外螺纹，用于低压静载，如水、煤气管；,2,）圆锥内螺纹,/,圆锥外螺纹，用于高压和承受冲击的场合,。,PT,为日标锥管螺纹，与,R,c,、,R,基本无异，,对相同规格的,PT,螺纹与,R,、,Rc,螺纹尺寸相同，两者可以直接对换,。,NPT,是,National(American,）,Pipe Thread,的缩写，属于美国标准的,60,度锥管螺纹。,NPT,螺纹分：一般密封圆柱管螺纹（,NPSC,）和一般密封圆锥管螺纹（,NPT,）。,Difference,R,、,PT,和,NPT,螺纹标准,谢谢观赏,
