真空锅炉的基本知识.ppt

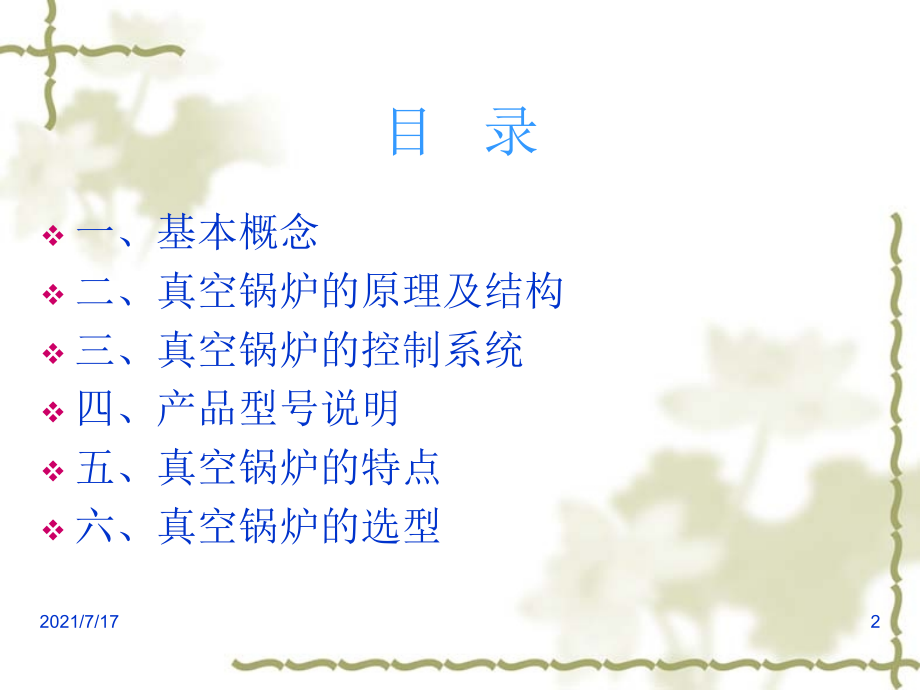

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/7/17,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,真空锅炉的基本知识,目 录,一、基本概念,二、真空锅炉的原理及结构,三、真空锅炉的控制系统,四、产品型号说明,五、真空锅炉的特点,六、真空锅炉的选型,2021/7/17,2,一、基本概念,真空锅炉是“真空相变热水锅炉”的简称，其特征就在于：真空环境、相变（冷凝）换热、一机多用（产出不同参数的热水）,真空锅炉通常也被称为“真空热水机组”,大气压力：由空气质量产生的压力称为大气压力，简称大气压,1标准大气压(atm)=0.10133MPa100KPa,2021/7/17,3,一、基本概念,绝对压力：以绝对真空为基准度量得到的压力，称为绝对压力。一般，绝对压力在其单位后面加（A）表示,相对压力：以大气压为基准度量得到的压力，称为相对压力。通常用压力表测得压力系统中的压力数值是相对压力，所以又将相对压力称为表压力。一般，表压力在其单位后面加（G）表示,2021/7/17,4,一、基本概念,当某点的绝对压力低于大气压时，绝对压力比大气压力小的那部分压力数值，称为该处的真空度,综上：,1、绝对压力=大气压力+相对压力,2、相对压力=绝对压力-大气压力（有正负之分，负数即表示是真空环境的压力）,3、真空度=大气压力-绝对压力,2021/7/17,5,真空压力表,2021/7/17,6,二、真空锅炉的原理及结构,标准海平面大气压：1.01310,5,Pa100KPa，此时水的沸点为100；海拔越高，大气压越低，沸点也降低。高海拔地区由于气压比标准大气压低，水加热不到100就沸腾了，就是这个道理。,真空热水机组就是利用水在低压下（低于大气压）低温沸腾产生蒸汽，通过汽水凝结换热方式将热量输出的原理工作的。,2021/7/17,7,二、真空锅炉的原理及结构,水的沸点,压力对应表,2021/7/17,8,2021/7/17,9,二、真空锅炉的原理及结构,真空热水锅炉炉体分上下两部分（如上图），其中下半部分结构类似于三回程湿背式锅壳蒸汽锅炉，即炉胆和烟管组成的受热面。下半部注有热媒水，热媒水是经过除垢、软化、脱氧等水处理后的水，运行时在机组内部封闭循环（汽化凝结汽化），不增加，不减少，在机组使用寿命内不需要补充或更换；,2021/7/17,10,二、真空锅炉的原理及结构,而上半部分为真空室(负压蒸汽室)，其空间内装设有一组或多组管式汽-水热交换器，用负压蒸汽来加热流过换热器中的循环水。,真空热水锅炉运行时，在真空负压下，炉体内的热媒水吸收燃料燃烧释放的热能，沸腾汽化为低温蒸汽（小于100），蒸汽上升冲刷不锈钢换热器的换热管，加热管中的系统循环水送给用户用于采暖或卫生热水。,2021/7/17,11,二、真空锅炉的原理及结构,水蒸汽自身被冷却，凝结成水滴下落到热媒水面后再一次被加热、蒸发，从而完成了整个循环过程。热媒水不断地在封闭的机体内进行着沸腾蒸发冷凝热媒水的循环，因此，无需补充冷凝水，也无干烧的危险。,2021/7/17,12,二、真空锅炉的原理及结构,真空热水锅炉利用的是,汽水凝结换热,，在所有换热工况中，汽水凝结换热传热系数是最高的。,真空热水机组正常工作温度低于90，真空度高于30KPa（也就是绝对压力低于70KPa）。,2021/7/17,13,三、真空锅炉的控制系统,控制系统采用：PLC工业级可编程控制器+中文彩色触摸屏,控制系统采用世界知名品牌高性能元气件，7”全中文彩色触摸屏，机组燃烧机运行状况、炉内真空度、温度等参数屏幕实时显示，以人机对话方式与用户交换信息，给操作者带来极大方便,2021/7/17,14,三、真空锅炉的控制系统,主要功能有：,a、自动温度控制；,b、燃烧器控制：采用真空度、温度双重控制燃烧机的启停与大小火转换,c、联锁报警功能：当热水机组出现超温、超压、燃烧异常、热媒水水位过低、燃气泄漏等情况，机组报警指示灯亮，蜂鸣器报警，燃烧器自动停止。,2021/7/17,15,真空锅炉及锅炉价格,2021/7/17,16,蒸压釜设备,蒸压釜：,2021/7/17,17,加气块生产线设备,加气块生产线,2021/7/17,18,三、真空锅炉的控制系统,d、远程监控功能：控制系统可按用户要求配置标准的485打印接口和以太网通讯接口，能直接和Internet联结，服从TCP/IP协议。,e、故障记忆功能：系统具有大容量的故障记录功能。可记录1000条历史故障，便于对机组进行维修和保养。,2021/7/17,19,三、真空锅炉的控制系统,作为安全附件，还设置有机械防爆装置：防爆片、自动复位式防爆装置,2021/7/17,20,四、产品型号说明,根据GB/T21434-2008相变锅炉相关规定，我公司真空炉产品型号内容举例如下：,2021/7/17,21,四、产品型号说明,进出水温度一般设置说明：,1、地暖、中央空调采暖循环：60/50,2、卫生热水循环：60/40,3、暖气片采暖循环：85/60或75/50,2021/7/17,22,五、真空锅炉的特点,1、真空相变锅炉因其介质空间的压力低于大气压力，机组运行时的内部绝对压力一般为2070KPa，机组处于真空状态，因而不会发生爆炸，运行安全可靠；,2、生产、安装不需要监检，安装后不需要定期检验；,3、因安全性能高，不受安装地点限制,4、一机多用（可设置多个换热器，多种出水压力和温度），节省投资；,2021/7/17,23,五、真空锅炉的特点,5、真空热水机组炉体内部真空，处理过的热媒水不结垢，对炉体不腐蚀，使用寿命长；,6、控制精准：根据外界负荷变化，全自动调节运行，热水温度可在2090之间自由设定，设定后机组能自动调节温度，确保恒温；,7、高效、节能、环保，运行、管理费用低；,8、直管换热，保养方便；,9、方形设计，美观新颖；锅炉房占地少，安装费用低。,2021/7/17,24,六、真空锅炉的选型,由于真空热水机组直接与外部系统连通，加上同样的设备由于换热器配置不同，使用的场所不同，会产生完全不一样的使用效果，因此，我们必须全面了解系统详情，才能给客户提供最优质、最适合的设备和系统。,2021/7/17,25,六、真空锅炉的选型,宾馆,1.空调采暖：所用宾馆的建筑面积（或设计热负荷）；,2.卫生热水：宾馆客房的数量，厨房、桑拿、泳池等的用水情况；,3.所用建筑主楼的高度，卫生热水是否分区，冷水的供应情况（变频、定压等等）；,2021/7/17,26,六、真空锅炉的选型,4.锅炉房的所在位置、面积、层高以及接口所在位置；,5.使用的燃料：天然气、柴油、电或者先使用柴油后需换成天然气,2021/7/17,27,六、真空锅炉的选型,小区采暖：,1.采暖负荷：需要采暖的建筑面积（或设计热负荷）；,2.采暖方式：采用散热片还是地板采暖，如果分区，还需提供每个区域的供暖面积；,3.所用建筑主楼的高度；,2021/7/17,28,六、真空锅炉的选型,4.锅炉房的所在位置、面积、层高以及接口所在位置；,5.使用的燃料：天然气、柴油、电，或者先使用柴油后需换成天然气,2021/7/17,29,六、真空锅炉的选型,商业场所：,1.空调采暖：所用宾馆的建筑面积（或设计热负荷），制冷机的配置情况；,2.所用建筑主楼的高度，热水分区情况，冷水供应情况；,2021/7/17,30,六、真空锅炉的选型,3.锅炉房的所在位置、面积、层高以及接口所在位置；,4.使用的燃料：天然气、柴油、电，或者先使用柴油后需换成天然气,2021/7/17,31,六、真空锅炉的选型,除以上几点外，如有可能，尽量提供相关的设计图纸：中央空调、冷热水系统、锅炉房图纸，以便做出更合理的方案，进行更准确的预算和决定。,2021/7/17,32,现场图片,2021/7/17,33,热水、采暖、空调三种参数,2021/7/17,34,
