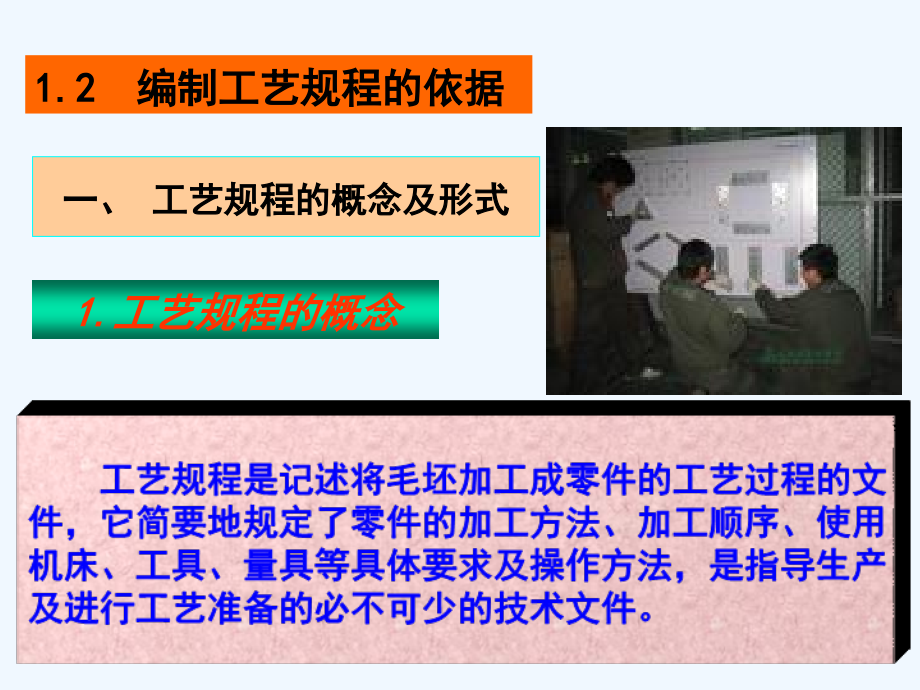

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,工艺规程内容及编制,工艺规程内容及编制工艺规程内容及编制 工艺规程是记述将毛坯加工成零件的工艺过程的文件，它简要地规定了零件的加工方法、加工顺序、使用机床、工具、量具等具体要求及操作方法，是指导生产及进行工艺准备的必不可少的技术文件。一、工艺规程的概念及形式1.工艺规程的概念1.2 编制工艺规程的依据,工艺规程是记述将毛坯加工成零件的工艺过程的文件，它简要地规定了零件的加工方法、加工顺序、使用机床、工具、量具等具体要求及操作方法，是指导生产及进行工艺准备的必不可少的技术文件。,一、工艺规程的概念及形式,1.工艺规程的概念,1.2 编制工艺规程的依据,工艺过程卡片,工序卡片,2.工艺规程的形式,工厂管理人员根据工艺规程规定的要求，编制生产作业计划，组织工人进行生产，并按照工艺规程要求验收产品。,产品在投入生产之前要作大量的生产准备工作，包括原材料和毛坯的供应，机床的配备和调整，专用工艺装备的设计制造，核算生产成本以及配备人员等，所有这些工作都要根据工艺规程进行。,二、工艺规程的作用,1.是工厂进行生产准备工作的主要依据,2.工艺规程是企业组织生产的指导性文件,新建和扩建机械制造厂（或车间）须根据工艺规程确定机床和其他辅助设备的种类、型号规格和数量，厂房面积，设备布置，生产工人的工种、等级及数量等。,3.工艺规程是新建工厂（或车间）的技术文件,三、编制工艺规程的原则与依据,1.编制工艺规程的原则,在保证加工质量的前提下，选择经济合理的加工方案。,1)必须可靠地保证零件图纸上所有技术要求的实现。,2)充分利用现有生产条件，尽量追求工艺成本最低。,3)减轻工人的劳动强度，保障生产安全，创造良好的劳动条件。,2.编制工艺规程的依据,编制工艺过程时，工艺人员应根据必要的技术资料，生产计划(周期、进度、数量)，本厂的生产条件(设备、工人技术水平、生产场地、起重运输等)，结合需要的可能性，因地制宜地全面考虑。编制工艺规程的依据见表2.1。,零件的年生产纲领按下列公式计算：,N=Q n(1+a)(1+b),式中 N零件的生产纲领，单位为件年；,Q产品的年产量，单位为台年；,n每台产品中所含该零件的数量，单位为件台；,a零件的备品百分率；,b零件的废品百分率。,1）生产纲领,产品的年生产,纲领就是产品的年,生产量。,3.生产纲领与生产类型,2）生产类型的划分,根据产品投入生产的连续性，可大致分为三种不同的生产类型。,（1）单件生产,产品品种多，每一品种的产品数量很少，大多数工作地点的加工对象经常改变。例如，重型机械、专用设备或新产品试制都属于单件生产,（2）大量生产,产品品种固定，每种产品数量很大，大多数工作地点长期进行某一零件的某一道工序的加工。如汽车、轴承、自行车等的制造多属此种生产类型。,在成批生产中，根据批量大小可分为小批、中批和大批生产。小批生产的特点接近于单件生产的特点，大批生产的特点接近于大量生产的特点，中批生产的特点介于单件和大量生产特点之间。因此生产类型可分为：,单件小批生产，大批大量生产，中批生产,。,（3）成批生产,工作地点的加工对象周期性地进行轮换。普通机床、纺织机械等的制造等多属此种生产类型。,工艺特征,单件小批量,中批生产,大批大量,毛坯,自由锻、木模手工造型；精度低、余量大,模锻、金属模；,精度和余量中等,模锻、机器造型；,精度高，余量小,机床,通用机床，,机群式布置,通用机床，部分专机，,按零件类别分工段排列,自动机床，专用机床,生产流水线排列,工装,通用工装,专用工装,高效专用工装,工艺文件,简单工艺过程卡,详细工艺过程卡,详细工艺过程卡,工序卡、调整卡,发展趋势,成组技术、数控技术、,加工中心,柔性制造系统(FMS),计算机集成制造系统,(CIMS)，加工自动化,各种生产类型的工艺特征,见视频 1,谢谢观赏！,2020/11/5,16,
