冷却水系统配电柜安全培训.pptx

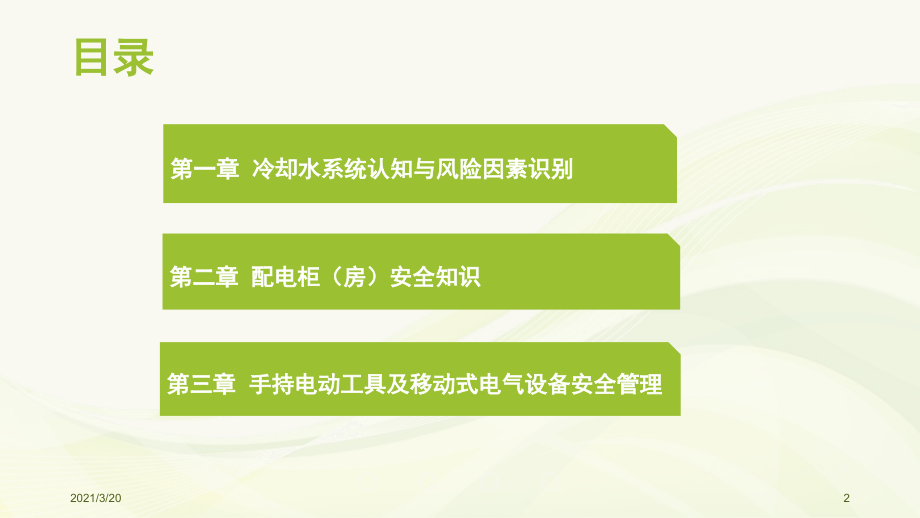

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/3/20,#,冷却水的认知、配电柜（房）安全知识培训,主讲人：胡波,1,2021/3/20,目录,第一章 冷却水系统认知与风险因素识别,第二章 配电柜（房）安全知识,第三章,手持电动工具及移动式电气设备安全管理,2,2021/3/20,第一章 冷却水系统认识与风险因数识别,第一节 冷却水系统是什么鬼？,第二节 冷却水系统有哪些类型？,第三节 冷却水系统适用于哪种企业？,第四节 冷却水系统跟安全有什么关系？,3,2021/3/20,第一节 冷却水系统是什么鬼？,原理：,冷却水系统分为直流冷却水系统和循环冷却水系统。,如果冷水降温生产设备后即排放，此时冷水只用一次，称直流冷却水系统；,使升温冷水流过冷却设备使水温回降，用泵送回生产设备再次使用，称循环冷却水系统。,定义,：顾名思义，冷却水系统是辅助工业设备散热的配套系统。,4,2021/3/20,循环冷却水系统：冷却水换热并经降温，再循环使用的给水系统，包括,敞开式,和,密闭式两种类型,。,循环冷却水系统的冷水的用量大大降低，可节约95%以上。冷却水占工业用水量的70%左右，因此，循环冷却水系统起了节约大量工业用水的作用。,第二节 冷却水系统的类型,5,2021/3/20,核发电站、火发电站冷却塔系统,第三节 冷却水系统适用的企业,6,2021/3/20,双曲线型冷却塔,第三节 冷却水系统适用的企业,7,2021/3/20,设备冷却水系统,第三节 冷却水系统适用的企业,8,2021/3/20,中央空调冷却系统,第三节 冷却水系统适用的企业,9,2021/3/20,中央空调系统原理图,10,2021/3/20,冷却水系统风险因素识别,潜在事故,危险因素,触发事件,发生条件,事故后果,防范措施,(1),泄漏（动能意外释放）,1,、机泵及管道密封损坏。,2,、阀门损坏。,3,、焊接口开裂。,4,、入口管收缩缝水池内防腐脱落,1,、超压运行或缺少正常维护。,2,、阀门或法兰密封损坏。,3,、焊口防锈漆脱落。,4,、缺少对水池的检查维护,1,、操作不当或没有停车维护条件。,2,、维护不及时。,3,、巡检不到位。,4,、没有停车维护条件,淹灌厂房或全厂停车,1,、严格控制操作指标或加强维护检修。,2,、及时进行维护保养。,3,、加强巡检力度。,4,、大停车时安排对水池的检查维护,（,2,）高处坠,落,1,、厂房通道护栏或格栅地板焊口开。,2,、爬梯焊口开,1,、损坏焊接口未及时恢复。,2,、爬梯损坏处未及时焊接,1,、巡检不到位。,2,、检修不及时,人员伤害,1,、加强巡检力度。,2,、及时排除安全隐患,（,3,）火灾,1,、电缆、电机、配电柜着火。,2,、柴油机泵着火。,3,、提升泵房操作室着火,1,、电缆不达标、绝缘接地不良、跨接不好或保护失灵。,2,、油管泄漏或周围有易燃物。,3,、柴油箱与配电柜置同一操作室,1,、检查不到位。,2,、未及时修复漏点和清除易燃物。,3,、未将柴油箱与配电柜隔离,造成主要系统损坏,1,、加大检查力度定期检查绝缘电阻。,2,、及时修复油漏点和清除易燃物。,3,、将配电柜与柴油箱分置,11,2021/3/20,（,4,）电击伤,电气设施漏电，短路,电气设施内部进水或绝缘、接地不良,操作不当或缺乏检查维护,人员伤害,1,、加强业务培训。,2,、加大电气设施的检查力度,（,5,）碰伤、摔伤、扭伤,1,、员工未穿戴好劳保用品。,2,、检修未按照安全规范实施,1,、安全意识淡薄。,2,、检修安全管理欠缺,1,、缺乏安全教育。,2,、缺乏对检修部门的安全管理,人员伤害,1,、加强对员工的安全教育。,2,、加强对检修部门的安全管理,（,6,）欠压,1,、水池液位低水泵抽空。,2,、突然断电电机跳停。,3,、水泵断轴。,4,、输水管网泄漏。,5,、压力传感器损坏,1,、进水量长期小于生产用水量。,2,、没有备用应急电源。,3,、缺乏对泵轴的维护。,4,、输水管网意外断裂。,5,、仪表线路虚接,1,、供水部门水源紧张。,2,、未设计应急电源。,3,、设备管理上的缺陷。,4,、缺乏对外管网的监管和维护。,5,、缺少对仪表设施的维护检查,全厂停车,1,、全厂开展节约用水,.2,、加装应急电源。,3,、强化设备管理制度。,4,、加强对外管网的巡检、监管力度。,5,、加强对电仪设施的维护检查,潜在事故,危险因素,触发事件,发生条件,事故后果,防范措施,12,2021/3/20,冷却水系统风险因素识别,潜在事故,危险因素,触发事件,发生条件,事故后果,防范措施,(7),烫伤,接触热水管道，造成皮肤烫伤,设备检修时未佩戴防护用品,违规操作,人员伤害,管道包裹保温隔热材料。,检修人员佩戴防护用品。,（,8,）环境污染,部分冷却液有弱碱性，排放后污染环境,环境污染,乱排乱放，泄漏,环境污染,冷却水集中处理后排放,（,9,）雷击,直接雷击，感应雷,无防雷保护,雷暴日,设备损失,安装避雷设施。,（,10,）窒息,受限空间作业,设备故障，需要检修,人员进入受限空间作业,昏迷、死亡,作业前通风、检测，实行作业票制度，设置监护人，急救设施齐全。,13,2021/3/20,第二章 配电柜安全知识,低压配电设计规范（GB50054-2011）,外壳防护等级（IP代码代码）（GB4208-2008）,变配电室安全管理规范（DB11,/,527,-,2008）,低压配电设计规范（GB50054-2011）,20kV 及以下变电所设计规范（GB50053-2013）,14,2021/3/20,4 配电设备的布置,4.1 一般规定,4.1.1 配电室的位置应靠近用电负荷中心，设置在尘埃少、腐蚀介质少、周围环境干燥和无剧烈震动的场所，并宜留有发展余地。,4.1.2 配电设备的布置必须遵循安全、可靠、适用和经济等原则，并应便于安装、操作、搬运、检修、试验和监测。,4.1.3 配电室内除本室需用的管道外，不应有其它的管道通过。室内水、汽管道上不应设置阀门和中间接头；水、汽管道与散热器的连接应采用焊接，并应做等电位联结。配电屏的上、方及电缆沟内不应敷设水、汽管道。,第一部分低压配电设计规范,15,2021/3/20,4.2 配电设备布置中的安全措施,4.2.1落地式配电箱的底部宜抬高，高出地面的高度室内不应低于50mm,，室外不应低于200mm；其底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。,4.2.2 同一配电室内相邻的两段母线，当任一段母线有一级负荷时，相邻的两端母线之间应采取防火措施,。,4.2.3 高压及低压配电设备设在同一室内，且两者有一侧柜有裸露的母线时，两者之间的净距不应小于2m。,4.2.4成排布置的配电屏，其长度超过6m时，屏后的通道应设2个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时，其间尚应增加出口。,第一部分低压配电设计规范,16,2021/3/20,17,2021/3/20,为什么要增加一个出口,?,18,2021/3/20,为什么要增加一个出口,?1,、为了防止人员正在后通道内操作时,设备发生事故,能及时到柜前来切断电源或逃生,!2,、为了方便人员从柜前到柜后去,.,不至于绕太多的路程,.,19,2021/3/20,4.2.5,当防护等级不低于现行国家标准,外壳防护等级（,IP,代码）,GB4208,规定的,IP2X,级时，成排布置的配电屏通道最小宽度应符合表,4.2.5,的规定。,20,2021/3/20,21,2021/3/20,22,2021/3/20,23,2021/3/20,通常,1.2m,=0.6+0.6m,24,2021/3/20,柜后到墙的距离同单排,25,2021/3/20,另外两种,:,双排背对背布置,多排同向布置,参照前面的两种都可以得出结论,见表,3.1.9,这里就不再介绍了,!,因为国家标准是最低要求,:,结合我们所接触到的实际情况,通常如下考虑其距离,:,26,2021/3/20,4.3.2 配电室长度超过7m时，应设2个出口，并宜布置在配电室两端。当配电室双层布置时，楼上配电室的出口应至少设一个通向该层走廊或室外的安全出口。配电室的门均应向外开启，但通向高压配电室的门应为双向开启门。,4.3.3 配电室的顶棚、墙面及地面的建筑装修，应使用不易积灰和不易起灰的材料；顶棚不应抹灰。,4.3.4 配电室内的电缆沟，应采取防水盒排水措施。配电室的地面宜高出本层地面50mm或设置防水门槛。,4.3.1 配电室屋顶承重构件的耐火等级不应低于二级，其他部分不应低于三级。当配电室与其他场所毗邻时，门的耐火等级应按两者中耐火等级高的确定。,第一部分低压配电设计规范,27,2021/3/20,4.3.5,当严寒地区冬季室温影响设备正常工作时，配电室应采暖。夏热地区的配电室，还应根据地区气候情况采取隔热、通风或空调等降温措施。有人值班的配电室，宜采用自然采光。在值班人员休息间内宜设给水、排水设施。附近无厕所时宜设厕所。,4.3.6,位于地下室和楼层内的配电室，应设设备运输通道，并应设有通风和照明设施。,4.3.7,配电室的门、窗关闭应密合；与室外相通的洞、通风孔应设防止鼠、蛇类等小动物进入网罩，其防护等级不宜低于现行国家标准,外壳防护等级（,IP,代码）,GB4208,规定的,IP3X,级。直接与室外露天相通的通风孔尚应采取防止雨雪飘入的措施。,4.3.8,配电室不宜设在建筑物地下室最底层。设在地下室最底层时，应采取防止水进入配电室内的措施。,第一部分低压配电设计规范,28,2021/3/20,IP,分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护,.,请注意不要理解为防腐,.,按照,IEC60529(,国际电工委员会,),对防护级别的划分,其含义如下,:,第一位数字,含义,第二位数字,含义,0,无防护,0,无防护,1,防护大于,50mm,的物体,(,如整个手,),1,防护滴水,(,如凝结液,),2,防护大于,12mm,的物体,(,如单个手指,),2,防护喷水,下滴倾斜角度小于,15,度,3,防护大于,2.5mm,的物体,(,如工具或导线,),3,防护洒水,倾斜角度小于,60,度,4,防护大于,1.0mm,的物体,(,如导线或细棍,),4,防护来自所有方向的溅水,(,狂风暴雨,),5,防护足以造成危害的粉尘的侵入,5,防护来自所有方向的水柱,6,粉尘无法侵入,6,防护水塘或高压水柱,7,浸于水中,150mm1mm,防护水的侵入,8,埋入水中,适合连续浸入水中,IP,等级的含义,第二部分,外壳防护等级（IP代码代码）,29,2021/3/20,1,电器的外壳防护型式 电器外壳有以下两种型式：,第一种型式防止人体接触及（或）接近壳内带电部分和触及壳内的运动部件（光滑的转轴和类似部件等非危险运动件除外），以及防止固体异物进入电器外壳内部。,第二种型式，防止水进入电器内部而引起有害的影响。,2,电器的外壳防护等级,电器的防护等级的代号由表征字母,IP,和附加在后的两个表征数字及补充字母组成。,第一位表征数字及数后补充字母表示第一种防护型式的各个等级（共,9,个等级，即：,IP0X,、,IP1X,、,IP2LX,、,IP3X,、,IP3LX,、,IP4X,、,IP4LX,、,IP5X,、,IP6X,），各等级均代表特定的含义；,第二位表征数字则表示第二种防护型式的各个等级（共,9,个等级，即：,IPX0,、,IPX1,、,IPX2,、,IPX3,、,IPX4,、,IPX5,、,IPX6,、,IPX7,、,IPX8,），各等级均代表特定的含义。,第二部分,外壳防护等级（IP代码代码）,30,2021/3/20,防护等级代号及其含义举例：,GCS,低压抽出式开关柜防护等级为,IP3L0 IP4L0,含义：能防直径大于,12.5mm,的固体异物进入壳内和防止长度不大于,100mm,直径为,2.5,或,1mm,的试验探针触及壳内带电部分和运动部件；对外壳进水无防护作用。,GCK,（,L,）低压抽出式成套开关设备防护等级为,IP30,和,IP40,含义：能防止直径（或厚度）大于,2.5mm,或,1mm,的工具、金属线等进入壳内；对外壳进水无防护作用。,第二部分,外壳防护等级（IP代码代码）,31,2021/3/20,第三部分,变配电室安全管理规范,32,2021/3/20,第三部分,变配电室安全管理规范,33,2021/3/20,第三部分,变配电室安全管理规范,34,2021/3/20,第三部分,变配电室安全管理规范,35,2021/3/20,第三部分,变配电室安全管理规范,36,2021/3/20,最常见的配电室安全隐患,37,2021/3/20,38,2021/3/20,39,2021/3/20,40,2021/3/20,41,2021/3/20,42,2021/3/20,43,2021/3/20,44,2021/3/20,45,2021/3/20,46,2021/3/20,47,2021/3/20,48,2021/3/20,49,2021/3/20,50,2021/3/20,51,2021/3/20,第三章,手持电动工具及移动式电气设备,低压配电设计规范（GB50054-2011）,电击防护装置和设备的通用部分(GB/T 17045-2008),电气设备用图形符号 第2部分 图形符号（,GB/T,5465.2-2008）,52,2021/3/20,手持电动工具及移动式电气设备,手持电动工具是运用小容量电动机或电磁铁，通过传动机构驱动手持或半固式的机械化工具。,手持电动工具结构轻巧、携带、使用方便，各行各业使用手持电动工具种类多数量大,1,、,数量大,2,、,分布广,3,、,移动性大,4,、,单相设备中都有工作零线,5,、,不便于管理。,53,2021/3/20,0类。这种设备仅仅依靠基本绝缘来防止触电。0类设备外壳上和内部的不带电导体上都没有接地端子。,0,I,类。这种设备也是依靠基本绝缘来防止触电的，但是，这种设备的金属外壳上装有接地（零）、的端子，不提供带有保护芯线的电源线。,I,类。这种设备除依靠基本绝缘外，还有一个附加的安全措施。I类设备外壳上没有接地端子，但内部有接地端子，自设备内引出带有保护插头的电源线。,I,I,类。这种设备具有双重绝缘和加强绝缘的安全防护措施。,III,类。这种设备依靠超低安全电压供电以防止触电。,电击防护装置和设备的通用部分(GB/T 17045-2008),54,2021/3/20,55,2021/3/20,：,按安全防护方法分类：,I,类：,I,类手持电动工具安全性能差，已经停止生产。,类：,类是带有双重绝缘或加强绝缘的设备,、,类设备是安全电压的设备。,由于用,安全隔离变压器,作为独立电源，在使用时，即使外壳漏电，因流过,人体,的电流很小，一般不会发生触电事故,。,一、手持电动工具按安全防护方法分类,56,2021/3/20,二、手持电动工具的使用要求,1,、选用合理的手持电动工具,在一般场所，为保证使用的安全，应选用,类工具。,在潮湿的场所或金属构架等导电性能良好的作业场所，,必,须使用,或,类工具。,如果要使用,I,类工具。必须装设,额,定漏电动作电流不大于,30mA,、动作时间不大于,0.1,秒,的,漏,电保护器。,在狭窄场所如锅炉、金属容器，管道等应使用,类工具。,如果使用,类工具，必须装设额定漏电动作电流不,大于,15mA,、动作时间不大于,0.1,秒的漏电保护器。,不得使用,I,类工具。,57,2021/3/20,手持式电动工具在使用中需要经常移动，振动也比较大，容易发生碰壳事故，而它又往往是,在工作人员紧握之下运行,的，而且其电源线的绝缘也容易由于拉、磨或其它机械原因而遭到破坏。,因此，工具在使用过程中有很大的触电危险。为了保护操作者的安全，应对工具采取安全措施。,手持电动工具,安全技术措施,1-,保护接地,(,接零,)2-,安全电压,3-,隔离变压器,4-,双重绝缘,5-,熔断器保护,6-,绝缘安全工具,7-,漏电保护,8-,注意事项,58,2021/3/20,一、保护接地或保护接零,保护接地或保护接零是,I,类工具的附加安全预防措施。当,I,类工具采用保护接地或保护接零时，能使可触及的导电部位在基本绝缘损坏的事故中不成为危险的带电体，以保障操作者的人身安全。,1.,保护接零或接地的技术要求。,I,类工具的保护接地或接零线不宜单独敷设，电源线必须采用三芯（单相工具）或四芯（三相工具）多股铜芯橡皮护套软电缆或护套软线。,一般工厂,380/220V,低压供电系统中是采用将中性点工作接地的星形连接的三相四线制。在这样的供电系统中，工具应采用保护接零。在中性点不接地的供电系统中应采取保护接地。,59,2021/3/20,二、安全电压,在特别危险的场合，应采用安全电压的工具（,类工具）,应由独立电源或具备双线圈的变压器供电。,在使用,类工具（即,42V,及以下电压的工具）时，即使外壳带电，由于流过人体的电流较小，一般不容易发生触电事故。使用,类工具时，工具的外壳不应接零（或接地）；当工具的使用电压大于,24V,时，必须采取防止直接接触触电的保护措施。,双线圈的变压器供电接线图,60,2021/3/20,三、隔离变压器,鉴于不接地电网中单相触电的危险性小于接地电网中单相触电的危险性，在接地电网中，可以装备一台隔离变压器，并由该隔离变压器给单相设备供电。隔离变压器的变压比是,1:1,，即一次侧、二次侧电压是相等的。,隔离变压器二次侧线圈与一次侧线圈、与变压器外壳以及与大地均应保持良好的绝缘。,因此单相设备配用隔离变压器之后，与没有隔离变压器不同的只是单相设备转变为不接地电网中运行，从而减小了触电危险。,61,2021/3/20,带电零件,不可触及的,金属零件,可触及的,金属零件,工作,绝缘,保护绝缘,四、双重绝缘,类工具在防止触电保护方面属于双重绝缘工具，不需要,采用保护接地或保护接零，它是一种新型的、安全性能较高,的工具。有些国家甚至在法律上规定：,220V,以上的工具必,须采用双重绝缘结构。双重绝缘基本结构如图,12-1(P289),。,采用双重绝缘结构对于防止家用电器和手持式电触电具有显著的作用。为确保这种功能，双重绝缘结构中的零部件应,满足以下基本要求：,1.,带电零件与不可触及的金属零件之间须用工作绝缘隔开；,2.,不可触及的金属零件与可触及的金属零件之间，应采用,保护绝缘隔开；,3.,带电零件与可触及的金属零件之间必须用双重绝缘或加,强绝缘隔开。,62,2021/3/20,五、熔断器,保护,使用熔断器属于短路保护措施，熔断器利用电流的热效应在一定电流值时熔化并断开电路。熔断器额定值一般是工具铭牌上所示额定电流的,1.52,倍,。,在使用过程中常见的电流过大的故障有：,过载,；,短路,；相线通过工具的金属外壳与接地线相接触（,接地故障,）；三相工具的相线与相线相接触（,两相短路,）。,上述任一故障都会导致电流过大，使熔断器熔化，从而切断电源，使电动工具处于不带电的安全状态，达到保证操作者安全的目的。,63,2021/3/20,六、绝缘,安全用具,I,类结构工具采用保护接地或接零，虽能抑制危险电压，但保护措施还是不够完善，因此，在使用工具时必须采用漏电保护器、安全隔离变压器等。,当这两项措施实施发生困难时，工具的操作者必须戴绝缘手套、穿绝缘鞋（或靴）或站在绝缘垫（台）上。采用这些绝缘安全用具使人与地面或使人与工具的金属外壳（包括与之相连的金属导体）隔离开来。,64,2021/3/20,分配电箱中总隔,离开关,总漏电保护器,工作零线,(N),接线端子板,与电器安装板绝缘,分路隔离开关,分路漏电保护器,保护零线,(PE,）接,线端子板,照明分路漏电保护器,连接箱门的连接线,采用纺织软铜线,N,线及三根相线的,标准颜色,分配电箱电器配置,七、漏电保护,漏电保护器是为了防止漏电或触电的保护仪器。如果在系统中出现漏电或触电事故，可以立即发出报警信号、迅速切断电源，起到保护人身安全的作用。,65,2021/3/20,开关箱电器配置,隔离开关,N,线接线端子板,用于电焊机开关箱,中的空载二次降压,保护器,3Kw,以上设备的开关,箱必须装断路器,漏电保护器,PE,线接线端子板,纺织软铜线,进出电缆线孔,66,2021/3/20,总配电箱中漏电保护器的参数：,当漏电动作时间,0.2s,时，漏电动作电流,150mA;,当漏电动作时间,0.3s,时，漏电动作电流,100mA,。,额定漏电动作时间应大于,0.1s,额定漏电动作电流应大于,30mA,，额定漏电动作电流与额定漏电动作时间的乘积不应大于,30mA,s,。,总配电箱中的漏电保护器的漏电,动作时间不满足,0.1s,的要求,漏电保护器的漏电动作,电流不应采用可调式,67,2021/3/20,分配电箱中漏电保护器的参数（采用三级保护时）：,漏电动作时间,0.1s,，漏电动作电流,50,75mA,。,漏电动作电流,(,额定剩余动作电流,),漏电动作时间,68,2021/3/20,开关箱中漏电保护器的参数：,漏电动作时间,0.1s,，漏电动作电流,30mA,或,15mA,。,开关箱中漏电保护器的额定漏电动作电流不应大于,30mA,，额定漏电动作时间不应大于,0.1s,。,使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于,15mA,，额定漏电动作时间不应大于,0.1s,。,试验按纽,69,2021/3/20,end,end,70,2021/3/20,
