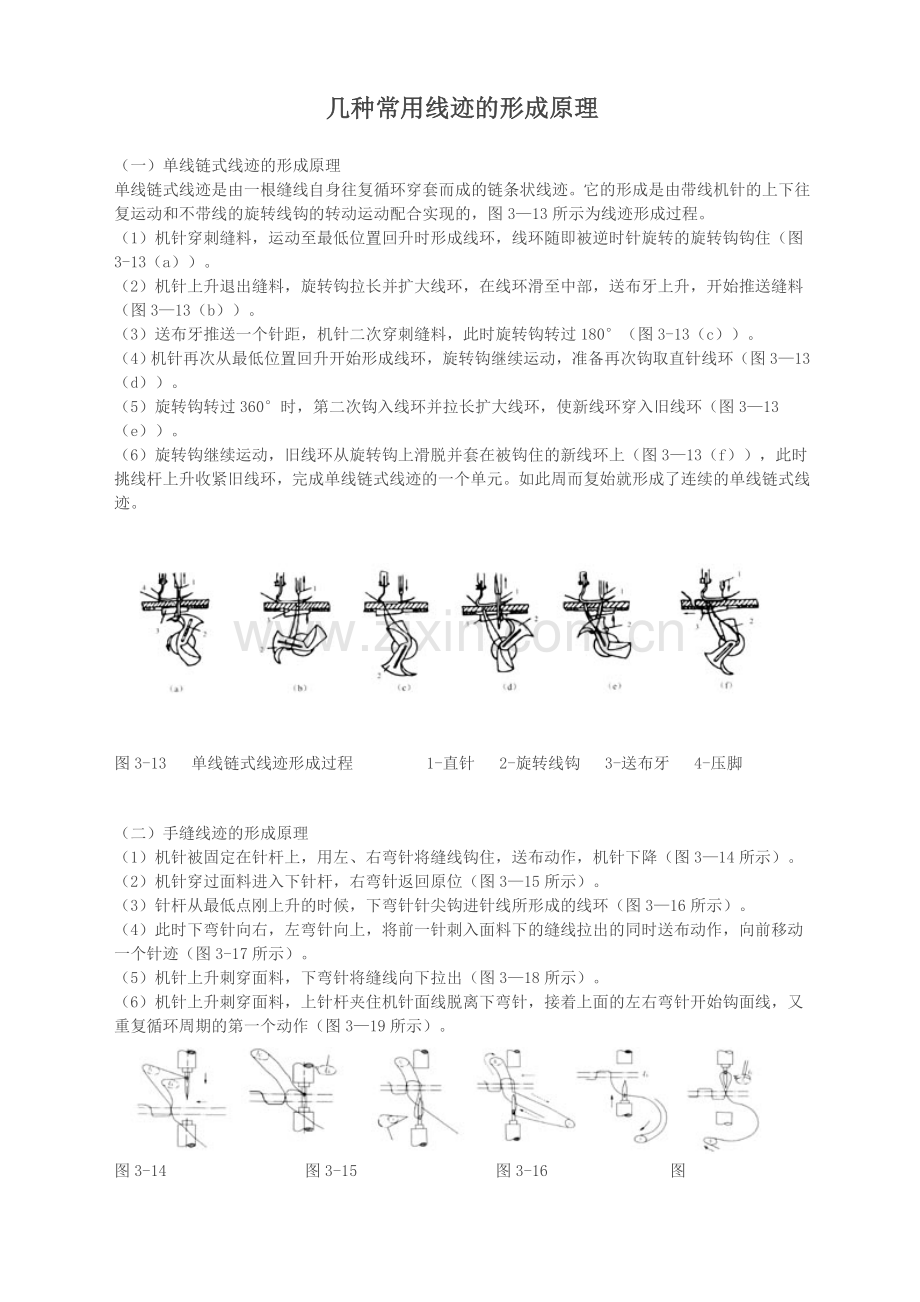

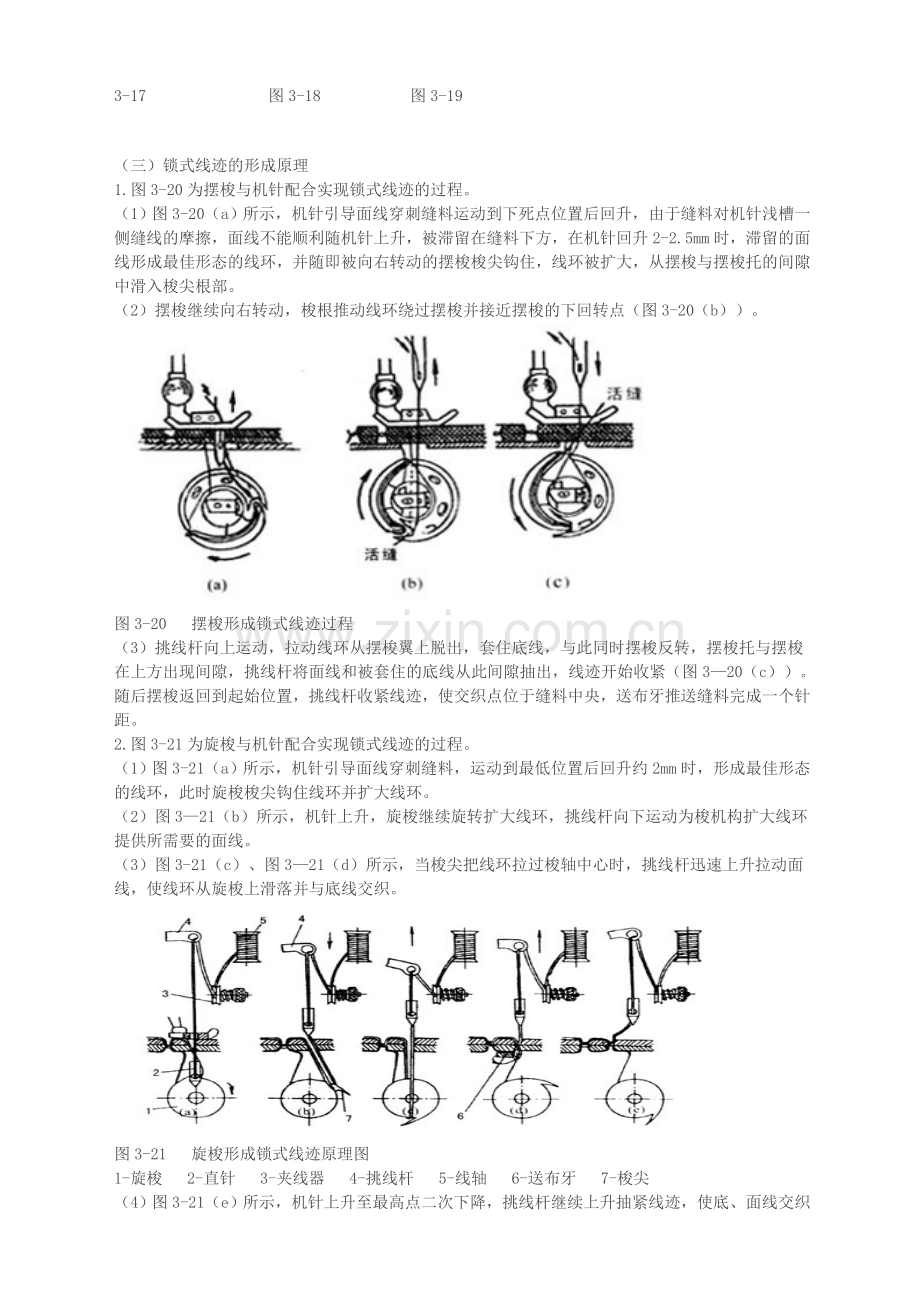

几种常用线迹的形成原理（一）单线链式线迹的形成原理单线链式线迹是由一根缝线自身往复循环穿套而成的链条状线迹。它的形成是由带线机针的上下往复运动和不带线的旋转线钩的转动运动配合实现的，图313所示为线迹形成过程。（1）机针穿刺缝料，运动至最低位置回升时形成线环，线环随即被逆时针旋转的旋转钩钩住（图3-13（a）。（2）机针上升退出缝料，旋转钩拉长并扩大线环，在线环滑至中部，送布牙上升，开始推送缝料（图313（b）。（3）送布牙推送一个针距，机针二次穿刺缝料，此时旋转钩转过180（图3-13（c）。（4）机针再次从最低位置回升开始形成线环，旋转钩继续运动，准备再次钩取直针线环（图313（d）。（5旋转钩转过360时，第二次钩入线环并拉长扩大线环，使新线环穿入旧线环（图313（e）。（6）旋转钩继续运动，旧线环从旋转钩上滑脱并套在被钩住的新线环上（图313（f），此时挑线杆上升收紧旧线环，完成单线链式线迹的一个单元。如此周而复始就形成了连续的单线链式线迹。图3-13 单线链式线迹形成过程 1-直针 2-旋转线钩 3-送布牙 4-压脚（二）手缝线迹的形成原理（1）机针被固定在针杆上，用左、右弯针将缝线钩住，送布动作，机针下降（图314所示）。（2）机针穿过面料进入下针杆，右弯针返回原位（图315所示）。（3）针杆从最低点刚上升的时候，下弯针针尖钩进针线所形成的线环（图316所示）。（4）此时下弯针向右，左弯针向上，将前一针刺入面料下的缝线拉出的同时送布动作，向前移动一个针迹（图3-17所示）。（5）机针上升刺穿面料，下弯针将缝线向下拉出（图318所示）。（6）机针上升刺穿面料，上针杆夹住机针面线脱离下弯针，接着上面的左右弯针开始钩面线，又重复循环周期的第一个动作（图319所示）。图3-14 图3-15 图3-16 图3-17 图3-18 图3-19（三）锁式线迹的形成原理1.图3-20为摆梭与机针配合实现锁式线迹的过程。（1）图3-20（a）所示，机针引导面线穿刺缝料运动到下死点位置后回升，由于缝料对机针浅槽一侧缝线的摩擦，面线不能顺利随机针上升，被滞留在缝料下方，在机针回升2-2.5mm时，滞留的面线形成最佳形态的线环，并随即被向右转动的摆梭梭尖钩住，线环被扩大，从摆梭与摆梭托的间隙中滑入梭尖根部。（2）摆梭继续向右转动，梭根推动线环绕过摆梭并接近摆梭的下回转点（图3-20（b）。图3-20 摆梭形成锁式线迹过程（3）挑线杆向上运动，拉动线环从摆梭翼上脱出，套住底线，与此同时摆梭反转，摆梭托与摆梭在上方出现间隙，挑线杆将面线和被套住的底线从此间隙抽出，线迹开始收紧（图320（c）。随后摆梭返回到起始位置，挑线杆收紧线迹，使交织点位于缝料中央，送布牙推送缝料完成一个针距。2.图3-21为旋梭与机针配合实现锁式线迹的过程。（1）图3-21（a）所示，机针引导面线穿刺缝料，运动到最低位置后回升约2mm时，形成最佳形态的线环，此时旋梭梭尖钩住线环并扩大线环。（2）图321（b）所示，机针上升，旋梭继续旋转扩大线环，挑线杆向下运动为梭机构扩大线环提供所需要的面线。（3）图3-21（c）、图321（d）所示，当梭尖把线环拉过梭轴中心时，挑线杆迅速上升拉动面线，使线环从旋梭上滑落并与底线交织。图3-21 旋梭形成锁式线迹原理图1-旋梭 2-直针 3-夹线器 4-挑线杆 5-线轴 6-送布牙 7-梭尖（4）图3-21（e）所示，机针上升至最高点二次下降，挑线杆继续上升抽紧线迹，使底、面线交织在缝料中央，送布牙推送缝料完成一个针距，期间旋梭正在转第二圈（空转），大约在机针重返最低位置时转完第二圈。（四）双线链式线迹的形成原理双线链式线迹是一根机针线和一根弯针线相互循环往复穿套而成的链条状线迹，它的形成是由一根带线直针和一个带线弯针相互运动准确配合而实现的。图3-22所示为双线链式线迹的形成过程，图中（a）为弯针针尖的运动轨迹。（1）机针穿刺缝料，运动到最低位置后回升，开始形成线环，弯针沿轨迹I向左方运动，穿入机针线环中（图3-22（b）、（c）。图3-22 双线链式线迹形成过程1-直针 2-带线弯针 a1-直针线 b1-弯针线（2）机针上升，弯针由沿轨迹I运动转为沿轨迹运动，送布牙推送缝料前进一个针距。弯针则从机针后侧移向机针前侧（即让针），机针二次下降穿刺缝料并穿过弯针头部形成的弯针三角线环（图322（d）、（e），此时弯针已开始沿轨迹III回退。（3）机针二次形成线环，此时弯针已沿轨迹完成复位，弯针又沿轨迹I运动并再次穿入直针线环中，同时拉紧前一个线迹，如此反复完成连续的双线链式线迹。（五）三线包缝线迹的形成原理三线包缝线迹是由一根机针和两根带线弯针的运动配合，使三根缝线相互循环穿套在缝料的边缘而形成的，图323所示为三线包缝线迹的形成过程。图3-23 三线包缝线迹形成过程1-直针 2-小弯针（下线弯针） 3-大弯针（上线弯针） A-直针线 B-大弯针线 C-小弯针线（1）机针1带面线A穿过缝料，从最低位置回升，形成线环。小弯针2带线C从左向右穿入机针线环（图323（a）、（b）。（2）机针退出缝料，机针线环被继续向右摆动的小弯针拉长，同时，大弯针3带线B沿图示方向向左上方摆动，穿入小弯针形成的线环（图3-23（c）。（3）送布牙将缝料推送一个针距后，机针再次下降，此时大弯针已运动至左上方极限位置并开始回退，机针下降首先刺入大弯针线环中再刺入缝料（图3-23（d）。（4）大、小弯针同时向相反方向运动，大弯针线留在机针上，大、小弯针脱下各自穿套的线环，全套在机针线环上。机针继续下降，收紧线迹，大、小弯针线分别被各自的收线器抽紧，形成三线包缝线迹（图323（e）。（六）绷缝线迹的形成原理绷缝线迹有双针、三针、四针之分，但无论针数多少，其形成原理基本相同，都是基于双线链式线迹的基础。弯针的运动与双线链式线迹形成中弯针的运动极相似，但是，由于一个弯针要一次穿过几根机针的线环，所以各机针安装高低不同，弯针先穿入的机针安装最高，其余的依次降低一定的距离。图3-24为三针四线绷缝线迹的形成过程。图3-24 三针四线绷缝线迹形成过程
