电控零件讲解.ppt

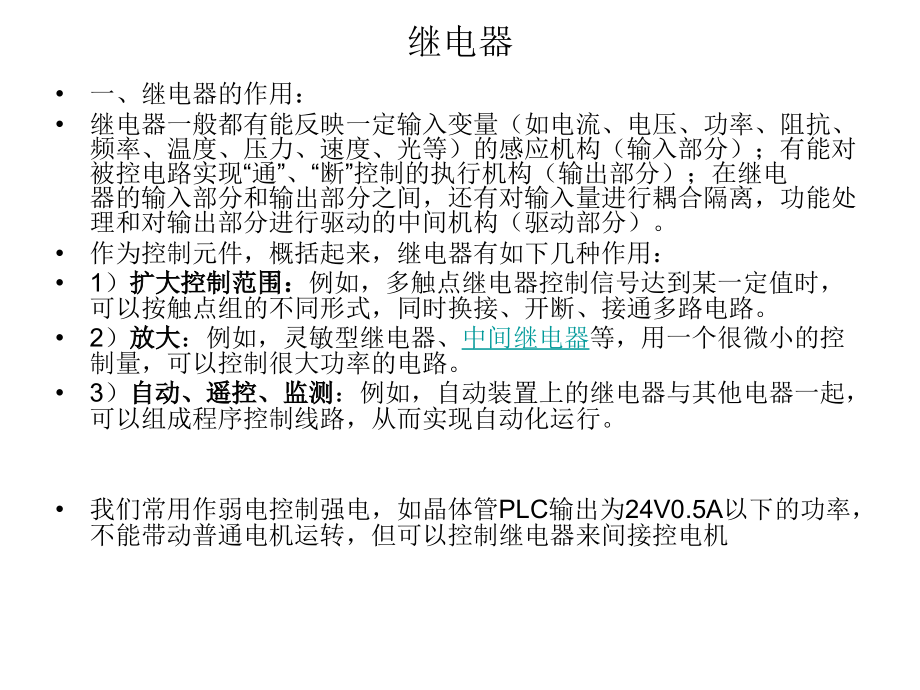

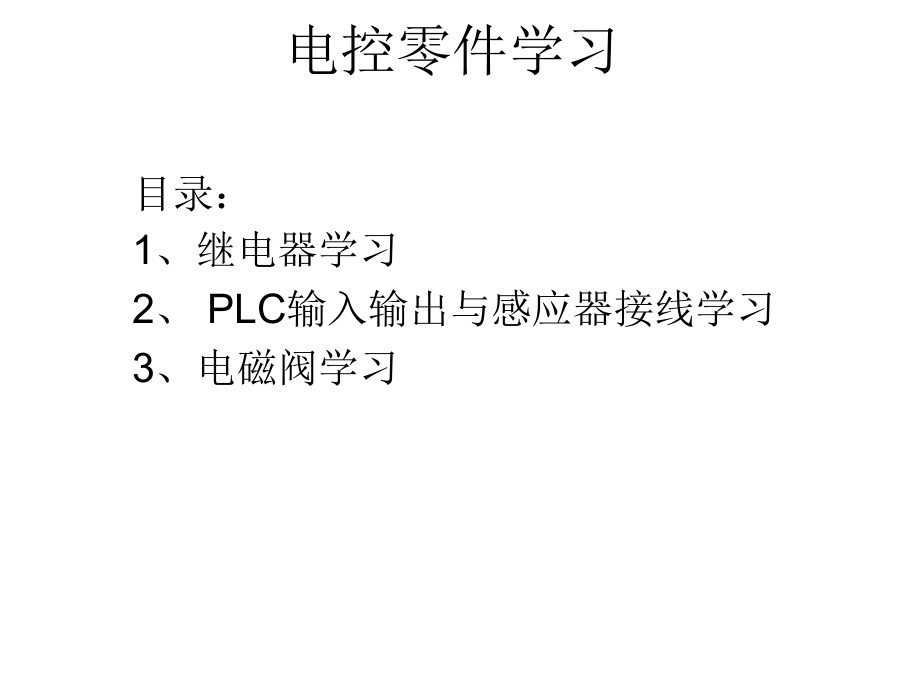

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电控零件学习,目录：,1,、继电器学习,2,、,PLC,输入输出与感应器接线学习,3,、电磁阀学习,继电器,一、继电器的作用：,继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。,作为控制元件，概括起来，继电器有如下几种作用：,1,）,扩大控制范围：,例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。,2,）,放大,：例如，灵敏型继电器、,中间继电器,等，用一个很微小的控制量，可以控制很大功率的电路。,3,）,自动、遥控、监测,：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。,我们常用作弱电控制强电，如晶体管,PLC,输出为,24V0.5A,以下的功率，不能带动普通电机运转，但可以控制继电器来间接控电机,二、继电器主要分类,1,）,中间继电器,：利用输入电路内电路在电磁铁铁芯,与衔铁间产生的吸力作用而工作的一种电气继电器。（如下图左）,2,）,固体继电器,：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。（如下图中）,3,）,时间继电器,：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。（如下图右）,4,）温度继电器：当外界温度达到给定值时而动作的继电器。,5,）等等,电磁中间继电器构成与原理：,电磁继电器主要由触点、弹簧、衔铁、线圈、铁芯等部件组成，其基本结构如下图所示：,当线圈两端没有施加电压时，线圈没有产生磁力，弹簧的拉力使公共触点与常闭触点接触，此时被控电源与用电器没有连通，用电器负载不工作，,如左下图所示,当线圈两端施加一定的电压时，线圈电流使铁芯产生磁力将衔铁吸下来，从而使公共触点与常开触点接触，从而使被控电源与用电设备连通，用电器负载开始工作，如右下图所示：,这样的开关控制方式可以获得两个好处，其一是控制电路与被控电路是相互绝缘隔离的，因此，被控电路即使有高压大电流也不会影响控制系统，正如同光电耦合器隔离前后级电路的效果一致。,其次，控制线圈的信号可以是弱信号（如,24V,），而被控制电源可以是强信号（如,220VAC10A,），这就是我们常说的“四两拔千斤”的道理。,电磁中间继电器接线图：,左下图为继电器接线图,右下图底座接线图,PLC,输入输出与感应器接线讲解,PLC,输入：,PLC,接收信号的电路，如感应器、点动开关、,CCD,等给,PLC,信号。,以下为信捷,XC,系列,PLC,输入参数与电路,感应器接线示意：,PLC,输出：,PLC,输出信号的电路，如输出信号给电磁阀、继电器、指示灯、伺服电机驱动器等。,以下为信捷,XC,系列继电器型,PLC,输出参数与电路,以下为信捷,XC,系列继晶体管型,PLC,输出参数与电路,以下为信捷,XC,系列继电器型,PLC,输出接线示例,以下为信捷,XC,系列继晶体管型,PLC,输出接线示例,电磁阀,下面以二位五通电磁阀为例讲解,1,：二位五通，二位指的是两个工作位置，五通是指一个进气口，两个工作口，两个排气口。,组成结构：由电器部分和气动执行部分组成,工作原理：,1,）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提,起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀,门动作则相反；,2,）气动执行部分在先导,阀活塞和主活塞杆另端,弹簧的共同作用运动，,完成两位五通的切换,.,3),起始状态，,1,，,2,进气,4,，,5,排气,线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路,进入先导阀活塞使活塞启动，在活塞中间，密封圆面打开通道，,1,，,4,进气，,2,，,3,排气,当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。,判定是否是电磁阀故障。,1,）测试气动机构。断掉电源，检查确保供气正常时，按动电磁线圈,旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。丢开,按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部,分工作正常。,2,）测试电器部分。手动切换电磁阀切换开关，在开位置时阀开，关,闭位置时阀关闭，说明电器部分正常。如不工作测量电磁线圈是,否烧毁，给与更换。,
