无线鼠标网络专业知识讲座.ppt

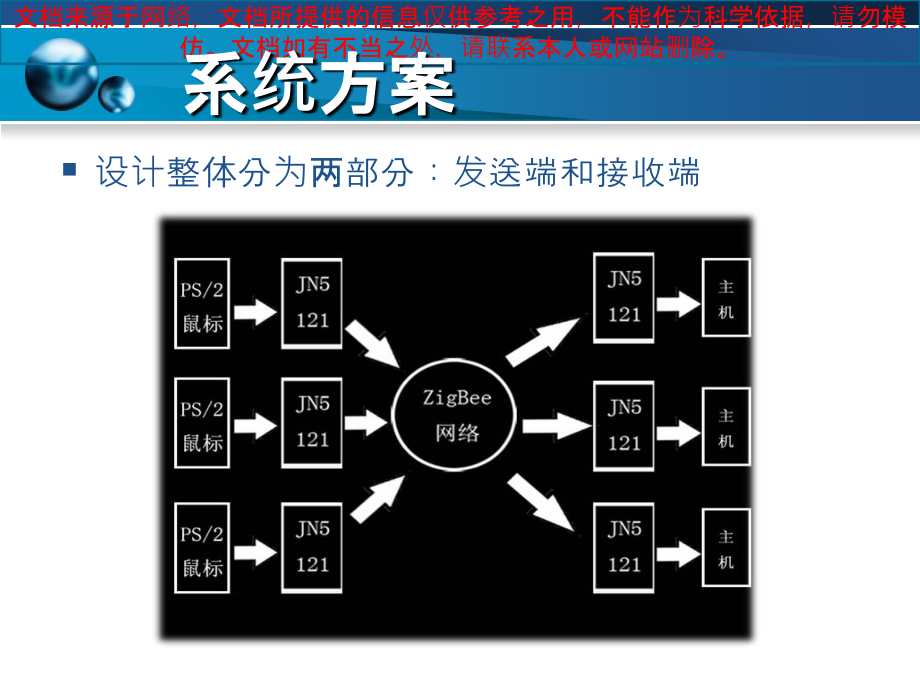

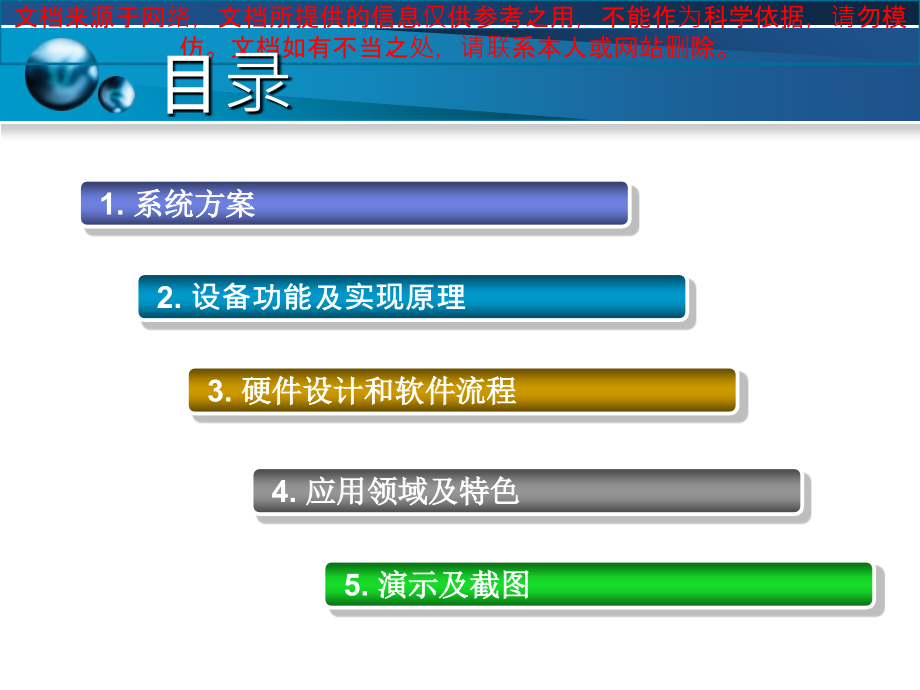

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Logo,*,文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,LOGO,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,1.,系统方案,2.,设备功能及实现原理,3.,硬件设计和软件流程,4.,应用领域及特色,5.,演示及截图,目录,设计整体分为两部分：发送端和接收端,系统方案,1.,系统方案,2.,设备功能及实现原理,3.,硬件设计和软件流程,4.,应用领域及特色,5.,演示及截图,目录,本作品是基于,ZigBee,协议的鼠标网络，支持计算机和鼠标之间一对一、一对多、多对一、多对多的控制。,设备功能及原理,发送端到接收端,接收端到,EZ-USB,EZ-USB,到,PC,机,PS/2,到发送端,鼠标移动时，发送端,Zigbee,节点通过,PS/2,接口读取到数据。,Zigbee,节点通过无线网络，将鼠标的相关数据发给接收端的,JN5121,。,接收端通过中断将数据发送到,EZ-USB-FX2,主控芯片上,EZ-USB-FX2,主控芯片通过,USB,接口，把数据发送给主机。,ZigBee,传,输协议,PS/2,协议,USB,协议,HID,协议,相关协议,设备功能及原理,1.,系统方案,2.,设备功能及实现原理,3.,硬件设计和软件流程,4.,应用领域及特色,5.,演示及截图,目录,硬件设计及软件流程,发送端,JN5121,芯片,PS/2,鼠标,开始,寻找并加入,ZigBee,网络,鼠标初始化,判断是否有鼠标移动或击键,传输鼠标产生的数据,硬件设计及软件流程,接收端,JN5121,芯片,EZ-USB,PC,终端,开始,允许发送端加入,ZigBee,网络,接收数据,是否接收到数据,对数据进行处理,将数据发送给主机,发送端原理图,硬件设计及软件流程,接收端原理图,硬件设计及软件流程,1.,系统方案,2.,设备功能及实现原理,3.,硬件设计和软件流程,4.,应用领域及特色,5.,演示及截图,目录,应用领域及特色,1,同红外无线鼠标比，可传输距离更长，可达到,100,米，而红外鼠标只有两米左右，且需要精确对准。,2,同射频无线鼠标比，,ZigBee,无线鼠标不需要对码，具有自动跳频技术，抗干扰能力强。,3,同蓝牙无线鼠标比，,ZigBee,无线鼠标无须需缴纳专利费，成本低，技术简单。,应用领域及特色,最大特色,现有的无线鼠标不支持网络，本作品制作的是一个无线鼠标网络，可实现一个鼠标对一台计算机，一个鼠标对多个计算机，多个鼠标对一个计算机，以及多个鼠标对多个计算机的控制。,应用领域及特色,自动化领域,教学领域,大型会场,数字媒体,广泛,娱乐领域,应用领域及特色,应用领域及特色,1.,系统方案,2.,设备功能及实现原理,3.,硬件设计和软件流程,4.,应用领域及特色,5.,演示及截图,目录,发送端没有找到网络,相关截图,相关截图,鼠标下移和右移一格时的数据,鼠标在上移和左移一格时的数据,相关截图,鼠标在按键时的数据,相关截图,接收到的鼠标位移信息,相关截图,操作系统识别,相关截图,
