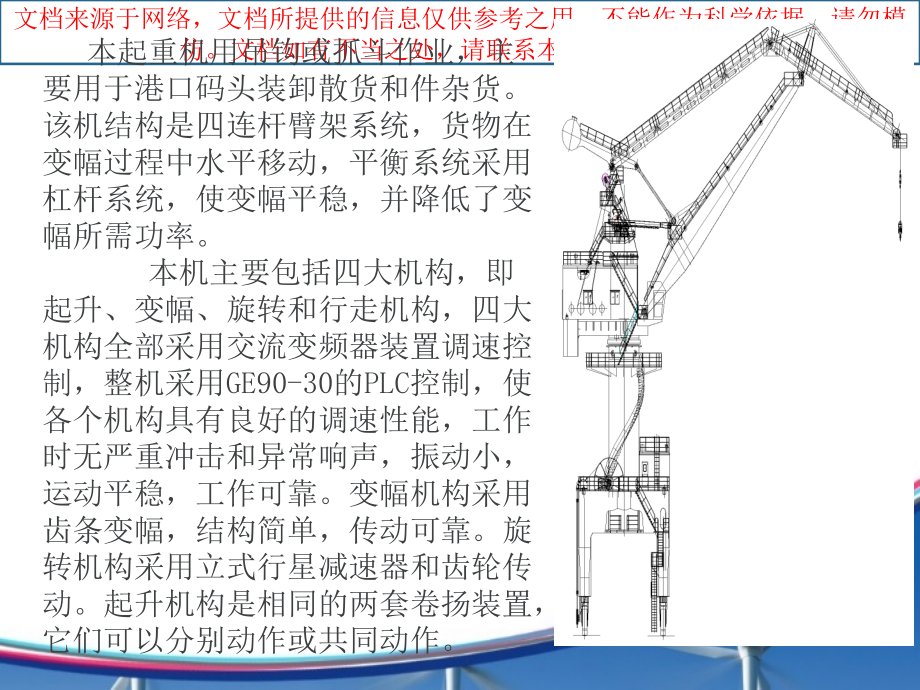

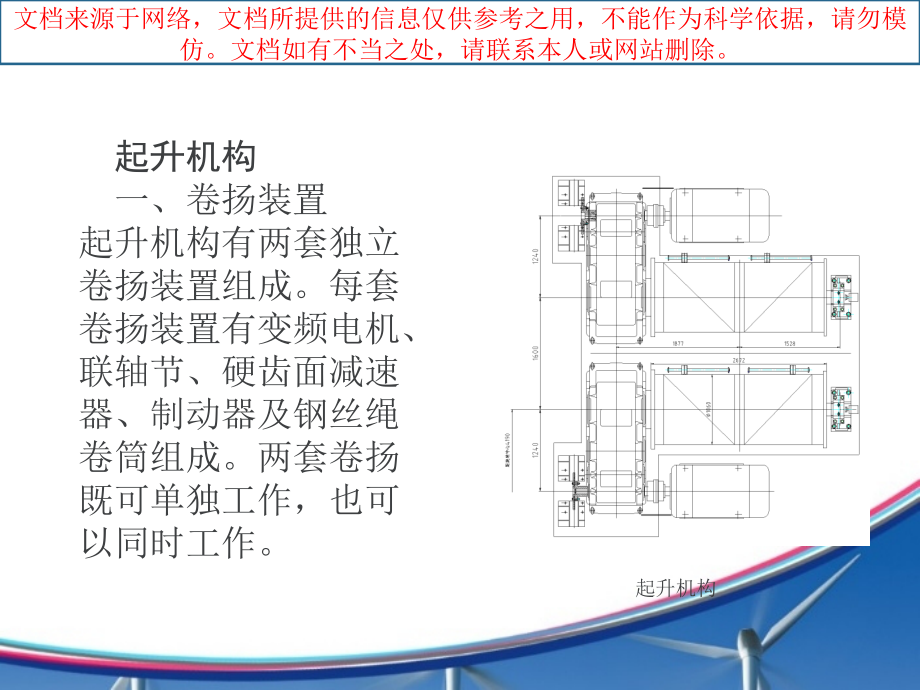

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,*,*,*,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,文档来源于网络，文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,本起重机用吊钩或抓斗作业，主要用于港口码头装卸散货和件杂货。该机结构是四连杆臂架系统，货物在变幅过程中水平移动，平衡系统采用杠杆系统，使变幅平稳，并降低了变幅所需功率。,本机主要包括四大机构，即起升、变幅、旋转和行走机构，四大机构全部采用交流变频器装置调速控制，整机采用GE90-30的PLC控制，使各个机构具有良好的调速性能，工作时无严重冲击和异常响声，振动小，运动平稳，工作可靠。变幅机构采用齿条变幅，结构简单，传动可靠。旋转机构采用立式行星减速器和齿轮传动。起升机构是相同的两套卷扬装置，它们可以分别动作或共同动作。,起升机构,起升机构,一、卷扬装置,起升机构有两套独立卷扬装置组成。每套卷扬装置有变频电机、联轴节、硬齿面减速器、制动器及钢丝绳卷筒组成。两套卷扬既可单独工作，也可以同时工作。,起重量,40t,起升速度,55m/min（满载）、70 m/min（空载）,工作级别,M8,钢丝绳,钢丝绳,40,NAT,6,25Fi-1670-左/右,电动机,型号,YZ,P,2,400L1-6DMC,功率,250 kw 2,转速,994,r.p.m,减速器,型号,ML3PSF120-63-,123/124,传动比,63,制动器,型号,YPZ2-560/Ed121/6-MK1S-左(右),制动力矩,7100,Nm,2,操作方式,电力液压推杆,卷筒,名义直径,1072 mm,起升机构性能参数表。,一,、减速器,本机构的减速器采用的是德国SEW传动机械公司生产的硬齿面减速器，减速器的型号是ML3PSF120，传动比为63，出轴形式123/124；在使用过程中定期检查减速器的润滑油，并按本说明书要求定期进行更换。,二,、电动机,起升机构的电动机是大连天元厂生产的变频电动机，电动机的型号为YZP2400L1-6DMC，电动机的功率为250kw，该电机具有启动平稳，冲击小等优点，保证起升机构在工作过程中的平稳性。,三,、制动器,本起重机起升机构高速轴采用YPZ2-560/Ed121/6-MK1S-左(右)电动液力推杆制动器，使用时应保证有足够的变压器油。制动器应经常进行制动力矩、制动行程和间隙的调整。更换或进行重要检修后，需试吊最大额定起重量(40吨)使货物离地5分钟，以验证制动器的工作可靠性。,六、升降极限限位装置,升降极限限位装置位于卷筒的支承端。当达到极限位置时，其限位开关起作用断电，并使刹车制动。工作中应经常检查限位装置，使其经常处于完好状态。若发现位置漂移，应及时调整。,七、钢丝绳,起升钢丝绳为40NAT 625Fi-1670-左/右，共4根，每根长度132米，钢丝绳的一头采用铝合金压制绳头，保证钢丝绳润滑良好并经常检查钢丝绳两端的固定螺栓紧固可靠，更换钢丝绳时，要注意钢丝绳的旋向，左旋的卷筒穿右旋钢丝绳，右旋的卷筒穿左旋钢丝绳。,回转机构,回转机构由驱动机构、回转支承及变频液压制动器组成。回转机构的性能参数表。,回转速度,1.2r/min,工作级别,M7,电动机,型号,YZP,2,280S-6,（立式）,功率,55kw2,转速,985 r/min,工作制度,40%,减速器,型号,DVF-1140PR-71,传动比,71,回转支承,型号,132.50.4000,开式齿轮传动,模数,25mm,齿圈齿数,173,小齿轮齿数,16,传动比,10.8125,总传动比,767.6875,制动器,型号,TYWZ500,制动力矩,1400 Nm,制动轮直径,500 mm,操作方式,脚控液压,一、机构组成,旋转驱动机构由两套相同的传动装置组成。每套机构由立式电机、二级立式行星减速器、极限力矩联轴器和外啮合齿轮、回转支承传动装置构成。,二、减速器,旋转机构的减速器采用的是日本住友传动机械公司生产的减速器，型号为DVF-1140PR-71，其传动比为71；在使用过程中定期检查减速器的润滑油，并按本说明书要求定期进行更换。,三、制动器,旋转机构的制动器采用变频液压脚踏制动器，型号为TYWZ-500，可由操作者自如操作制动力矩的大小，使旋转制动平稳无冲击。制动器上的手轮是供长期制动使用。制动手轮杆上装有电气联锁行程开关。手轮旋紧时开关断电，旋转机构不能工作。,四、电动机,旋转机构的电动机是大连天元厂生产的变频电动机，电动机的型号为YZR,2,280S-6，电动机的功率为55kw，该电机具有启动平稳，冲击小等优点，保证旋转机构在工作过程中的平稳性。,五、回转支承,旋转机构的回转支承采用的是徐州罗特艾德回转轴承有限公司产品，其型号为132.50.4000，回转支承是用来支承门机回转部分重量和承担回转部分的倾覆力矩，同时也是门机旋转机构的一个传动部件，在使用过程中要定期对回转支承进行润滑。,变幅机构,变幅驱动装置由电机、制动器,、,减速器和齿条导向等部分组成。齿条导向兼有导向和调整齿条与小齿轮啮合状况的作用。其性能参数表,变幅速度,45m/min,工作级别,M7,电动机,型号,YZP,2,280S-6,功率,55 kw,转速,985 r/min,减速器,型号,4C390NE-160-,13,传动比,160,齿条传动,模数,32mm,小齿轮齿数,12,齿条齿数,60,制动器,型号,YPZ2-500/Ed80/6-MK1S-左(右),制动力矩,3930 Nm,制动轮直径,500 mm,操作方式,电力液压推杆,一、减速器,变幅机构的减速器采用的是德国SEW传动机械公司生产的硬齿面减速器，减速器的型号是4C390NE-160-13，传动比为160，出轴形式13；在使用过程中定期检查减速器的润滑油，并按本说明书要求定期进行更换。,二、电动机,变幅机构的电动机是大连天元厂生产的变频电动机，电动机的型号为YZP,2,280S-6，电动机的功率为55kw，该电机具有启动平稳，冲击小等优点，使变幅机构工作时无严重冲击和异常响声，振动小，运动平稳，工作可靠。,三、制动器,变幅机构采用YPZ2-500/Ed80/6-MK1S-左(右)电动液力推杆制动器，使用时应保证有足够的变压器油。制动器应经常进行制动力矩、制动行程和间隙的调整。制动装置动作灵活，安全可靠。在使用过程中制动器应经常检查，调整制动力矩，制动行程和间隙以保证制动器的安全正常工作。,四、限位装置,变幅机构在变幅小齿轮轴上装有变幅行程保护开关。臂架下铰处装有幅度极限行程开关。另外，在臂架下端还装有幅度传感器。防止起重机在工作过程中出现超幅现象，该系统应经常检查，以保证起重机的安全可靠。,五、齿轮、齿条的啮合间隙调整,变幅机构的齿条、齿轮是一对开式传动，使用过程中由于磨损的原因，啮合间隙可能会产生变化，为保证该机构的正常工作，需要调整用调整齿轮、齿条的啮合间隙，调整工作可以通过调整变幅机构摇架上的偏心压轮来实现。,行走机构,行走机构为非工作机构。八轮行走台车组其中半数为驱动轮。有驱动小车、从动小车、平衡梁等组成。行走机构性能参数见表5。,工作级别,M4,运行速度,26 m/min,最大工作轮压,31t,车轮直径,600mm,电动机,型号,YZP,2,160L-6,功率,11kW8,转速,945r/min,减速器,型号,KA97-38.31,传动比,38.31,行走机构性能参数表,行走机构由变频带制动电机、减速器、开式齿轮传动带动驱动轮以驱动门机运行。,为了防止大风而设置有手动防爬楔、电动防爬楔、锚定装置和防风系缆装置。,每行走机构停止工作时，当司机离开门机时，应将防爬楔塞入从动轮踏面和轨道之间。,当有大风预报时，应将门机开至锚定坑处，将门机锚定，并系好防风系缆，以防止大风的侵袭。,臂架系统,起重臂系统是四连杆结构，并有平衡系统，以使货物和臂架及平衡系统的重心在变幅过程中作水平移动的特性。,起重臂、象鼻梁、大拉杆、均为铰接联接。各铰点均装有滚动轴承。,臂架系统中有梯子平台，通往臂架的各铰点处和滑轮位置便于检查和维修工作，平时要经常检查结构件的铰点处焊缝和母材状况，发现有开焊、开裂或局部失稳的情况时采取相应措施。,
