关节活动度测量工具课件.ppt

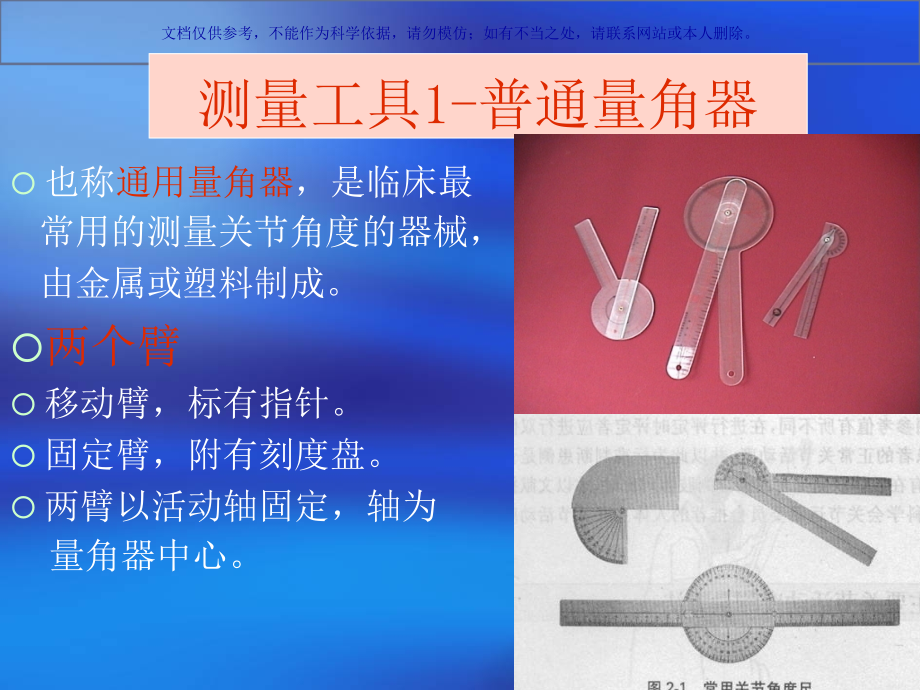

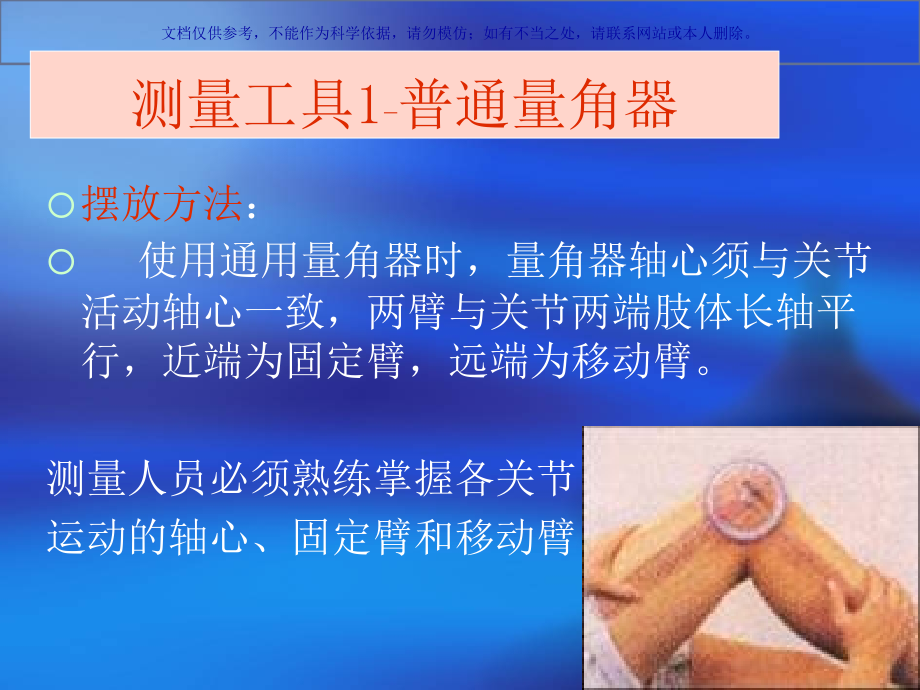

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。,测量工具1-普通量角器,也称,通用量角器,，是临床最,常用的测量关节角度的器械，,由金属或塑料制成。,两个臂,移动臂，标有指针。,固定臂，附有刻度盘。,两臂以活动轴固定，轴为,量角器中心。,摆放方法,：,使用通用量角器时，量角器轴心须与关节活动轴心一致，两臂与关节两端肢体长轴平行，近端为固定臂，远端为移动臂。,测量人员必须熟练掌握各关节,运动的轴心、固定臂和移动臂。,测量工具1,-,普通量角器,量角器臂的长度从7.5-40cm不等。检查者应根据所测关节的大小选择适合的量角器。,大型量角器一般用于测量较大的关节，如髋关节、膝关节、肩关节等；,中等大小的量角器多用于测量肘、腕、踝等关节；,小型量角器则用来测量手指和脚趾等关节。,测量工具1-普通量角器,范振华在1974年设计了一种方盘量角器，用正方形，每边长12cm，上有圆形刻度盘，加一指针及把手构成。,底部绘有左右对称的从0-180的刻度，指针因重心在下而始终指向正上方。常用木质、金属或塑料制成。,测量时方盘量角器的以便紧贴另一端,肢体，与其长轴平行，随肢体一同活,动，其夹角所示即为ROM。,测量工具,2,测量工具2-方盘量角器,优点,操作简便;,正确使用误差小;,不必以关节骨性标志确定轴心。,主要使用在四肢关节、脊柱，但是对于小关节的测量会有一定的困难，如手部的关节。,测量工具2-方盘量角器,通常是指皮尺或直尺。,一般不作临床研究使用。,多用于治疗前后结果对照。,eg:通过测量第一掌骨头中点至第二掌骨头中点的距离判断拇指外展范围(图2-2),测量工具3-长度尺,优点：,简单易行,可用于,测量躯干、脊柱或肩胛骨,等的活动度，也可以用于,测量手指的整体活动能力,。当因体位或其他原因导致不方便使用量角器的时候，也可以用直尺或者皮尺,测量肢体骨性标记点间距离,的方法来表示关节活动度。,测量工具3-长度尺,测量工具4-特殊测量工具,图表标记,将关节活动的轨迹以图表显示，然后与正常的进行比较，一目了然。,此法便于发现关节活动度有无障碍。,X线与摄象机,此法代价昂贵，花时间长，但精确度高，仅适用于科研等特殊情况,测量工具4-特殊测量工具,电子测角器,使用压力传感器、滑动电阻器或者陀螺仪的方式，可以连续测定关节活动范围，并用数字化的方式记录。,二维和三维运动分析,通过二维或三维运动分析系统，可以连续动态地观察在功能活动中关节运动的特征和规律。,测量工具4-特殊测量工具,
