2021年秋人教版九年级上学期物理课件：第17章第三节电阻的测量.ppt

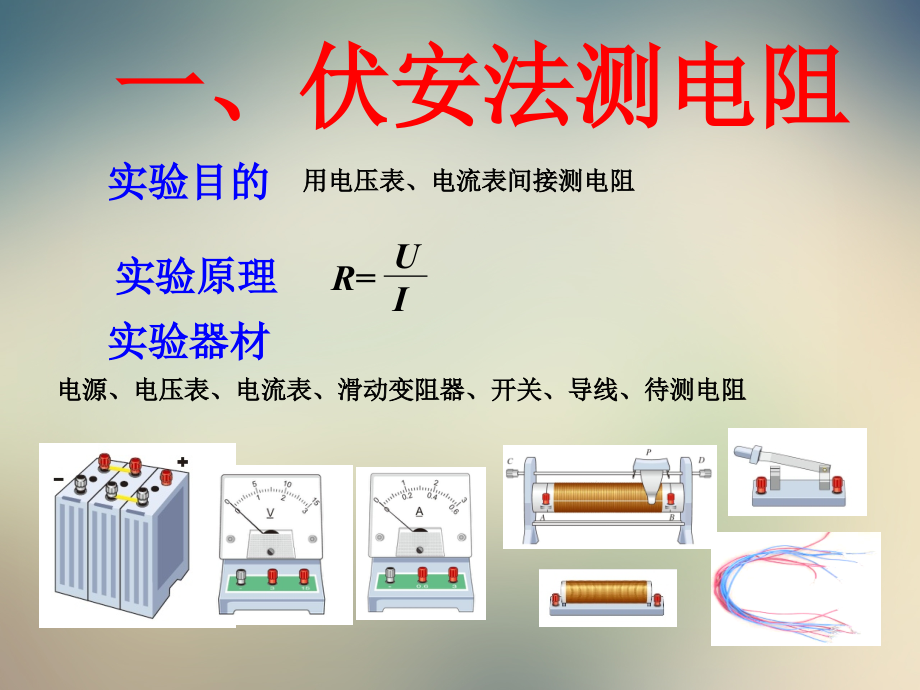

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/8/9 Sunday,#,2026/10/9,2021年秋人教版九年级上学期物理课件：第17章第三节电阻的测量,一、伏安法测电阻,实验目的,用电压表、电流表间接测电阻,实验原理,R,=,U,I,实验器材,电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻,实验电路图和实物图,电路图,实物图,A,V,R,R,S,实验要求,1写出你的实验步骤及实验数据记录表格；,2按电路图连接电路，并进行测量；,3将测量的数据记录在自己设计的记录表中；,4根据测得的数据，利用欧姆定律算出电阻值；,5多测几组数据，看看测得的电阻值是否一样。,实验步骤,1调节电流表、电压表的指针到零刻度；按电路图连接实物图。调节滑动变阻器使阻值最大；,2闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数,I,、电压表的示数,U,，并记录在表格中；,3根据公式,计算出,R,的值，并记录在表格中。,4调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算,R,的值。,R,=,U,I,实验记录表格,注意事项,1,在连接电路前要调节电流表、电压表到零刻度。,2,连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。,3,连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关,S,。,4,电压表和电流表要注意选择适当的量程。,想想做做,1将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。,2多测几组数据，根据实验数据分别计算出小灯泡的电阻。,3比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？,4如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。,二、例题分析,例1 小英按图甲所示的电路图连接实验电路，测量电阻,R,的阻值。闭合开关 S，调节滑动变阻器的滑片,P,后，观察到电压表和电流表的示数分,别如图乙、丙所示,，,则电流表的示数为,A，电阻,R,的阻值为,。,解析：,当灯两端电压越大，灯丝电阻越大。,原因：,当灯两端电压越大，灯丝温度升高。,例,2,某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。,例3 在“测量小灯泡的电阻”,的实验中，某同学在连接电路时，,不小心将电流表和电压表接错了,位置，如图所示。闭合开关可能,出现的现象是(),A电流表烧坏，电压表示数为0,B小灯泡烧坏,C电流表示数为0，电压表示数为电源电压值,D电流表示数为0，电压表示数为0,C,V,A,L,R,S,
