输电线路验收规范及运行规程.ppt

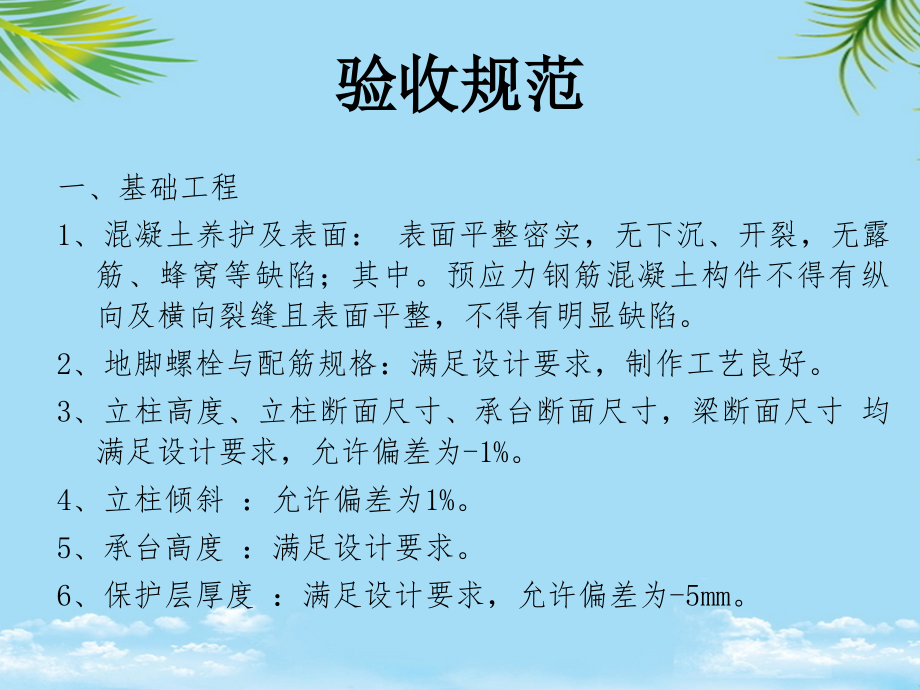

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,输电线路验收规范及运行规程,验收规范,一、基础工程,1、混凝土养护及表面：表面平整密实，无下沉、开裂，无露筋、蜂窝等缺陷；其中。预应力钢筋混凝土构件不得有纵向及横向裂缝且表面平整，不得有明显缺陷。,2、地脚螺栓与配筋规格：满足设计要求，制作工艺良好。,3、立柱高度、立柱断面尺寸、承台断面尺寸，梁断面尺寸 均满足设计要求，允许偏差为-1%。,4、立柱倾斜：允许偏差为1%。,5、承台高度：满足设计要求。,6、保护层厚度：满足设计要求，允许偏差为-5mm。,验收规范,一、基础工程,7、同组地脚螺栓中心对立柱中心偏移:允许偏差为不大于10mm。,8、地脚螺栓露出基础顶面高度:误差不大于+10mm，-50mm。,9、基础顶面间高差:允许偏差为不大于10mm。,10、基础根开及对角线尺寸:允许偏差2，高塔0.7,11、基础埋深:允许偏差为+100mm、-50mm，坑底应平整。,12、整基基础中心与中心桩间的位移:允许偏差：顺线路30mm，横线路30mm。,13 整基基础扭转:允许偏差：一般10，高塔5。,14 回填土:防沉层上部不小于坑口，高度300-500mm，无沉陷，整齐美观。,15 基础护坡、挡土墙及排水沟:防护措施完好，排水沟完整、合理、畅顺。,验收规范,二、杆塔工程,1、塔材部件规格、数量：数量齐全，规格符合设计要求。,2、相邻节点间主材弯曲度：铁塔组立后，各相邻节点间主材弯曲不超过1/750。,3、铁塔结构倾斜度：允许偏差：直线3%，高塔1.5%，终端、转角塔5%。,4、自立式转角塔、终端塔向受力方向倾斜检查：符合设计要求，架线挠曲后，终端塔顶端仍不超过铅垂线而偏向受理侧。,5、螺栓连接：齐全、拧紧，单螺帽螺杆伸出螺母长度两扣丝牙以上。,6、螺栓与构件接触面及出扣:螺杆与构件面垂直，螺栓头平面与构件无空隙；螺杆露出长度，对单螺母不小于两螺距；对双螺母可与螺母相，可与螺母相平；必须加垫片者每端不宜超过两个垫片,验收规范,二、杆塔工程,7、螺栓穿入方向,立体结构：水平方向由内向外，垂直方向由下向上；平面结构：顺线路方向由送电侧或统一方向，横线路方向由内向外，中间由左向右。,8、螺栓防盗及螺栓防松符合设计要求，无遗漏；个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理。塔顶部至下横担以下2m之间及基础顶面以上3m范围内的全部单螺母螺栓的外露螺纹上涂以灰漆，以防止螺母松动。使用防卸、防松螺栓时不再涂漆。,9、螺栓紧固情况,螺栓紧固标准：1）M16,4.8级、8000N ;2)M20,4.8级、10000N ;3)M24,4.8级、25000N 。紧固率：组塔后95%，架线后97%。,10、脚步钉检查：齐全、紧固。,验收规范,二、杆塔工程,11、杆塔各构件交叉处检查：组装牢固，交叉处空隙应装设相应厚度的垫圈或垫板。并应浇筑水泥砂浆塔材及横担构件的镀锌检查：镀锌厚度满足要求，光亮整洁。保护帽：直线塔检查合格即可浇筑保护帽；耐张塔应在架线后浇筑保护帽。保护帽混凝土应与塔脚板上部件铁板结合严密，且不得有裂缝,12、混凝土电杆检查：预应力混凝土电杆及构件不得有纵向、横向裂纹；普通钢筋混凝土电杆不得有纵向裂纹；横向裂缝宽度不应超过0.1mm。钢圈连接的混凝土电杆，焊接处绝不允许焊缝不足和表面裂缝现象，且母材咬边深度不得大于0.5mm，且不得超过圆周长的10%；防腐漆粉刷前先除锈、打底漆,13、拉线检查：1、拉线与拉线棒应呈一直线；2、X型拉线的交叉点处应留足够的空隙，避免相互磨碰；3、拉线的对地夹角允许偏差应为1；4、NUT型拉线夹带螺母后的螺杆必须露出螺纹，并应留有不小于1/2螺杆的可调螺纹长度，以供运行中调整；NUT线夹安装后应将双螺母拧紧并应装设防盗罩；5、组合拉线的各根拉线应受力均衡。,验收规范,三、架线工程,1、导地线规格：数量齐全，型号、规格符合设计要求,2、导地线表面、外观检查无明显损伤之处，无松股、修饰、腐蚀、断股等现象,3、补修管、接续管数量每档每线只许有一个接续管、三个补修管（张力线3个）接续管及耐张线夹外观检查：1、曲度不得大于2%，明显弯曲时应较直，校直后接续管严禁有裂纹，达不到规定时应割断重接；2、裸露的钢管压接后应涂防锈漆,5、地线接地情况，满足设计要求,6、金具的规格、数量、质量及外观检查满足设计要求，无局部碰损、剥落或缺锌现象,7、开口销、弹簧销及其穿向满足规定,验收规范,三、架线工程,8、绝缘子串倾斜：悬垂线夹安装后绝缘子串垂直地平面，个别情况其顺线路方向与垂直位置的位移不应超过50，且最大偏移值不应超过200mm，,9、防震锤检查,防震锤与阻尼线与被连接的导线应在同一铅垂面，设计有特殊要求时应按设计要求安装，安装距离偏差30mm。其中，防震锤的安装距离（指距线夹出口）是通过最高、最低气温法或年平均应力法计算得到，一般第二个防震锤安装距离为第一个防震锤安装距离的1.75倍。其中，计算发现，误差随悬点高度增加而增加，当高度,70,米时，在档距很大时，最大误差接近接近,-1.1%,。在震动上限风速为,4m/s,时，防震锤安装距离一般不超过,2m,。计算可得，防震锤安装距离随悬点高度增加而减小。,验收规范,三、架线工程,s-,防震锤安装距离（,m,）；,-,振动波最大波长；,-,振动波最小波长,-,最高气温时的导线应力,(MPa),；,-,最低气温时的导线应力,(MPa),；,重力加速度（,m/s2,）；,d-,导线直径（,mm,）；,g1-,导线自重比载（）,-,振动下限风速，取；,-,振动上限风速，挂点高,h,12m,时，取,4m/s,；挂点高,12m,时，；,当档距在,250m,及以下时，防震锤安装距离就是挂点高度为,h,12m,时防震锤安装距离为。,当档距为,386m,、,518m,、,595m,时，防震锤安装距离分别为、。,验收规范,三、架线工程,10、铝包带缠绕紧密，绕向与外层铝股绞向一致，应露出线夹，但不超过10mm，端头回缠绕于线夹内压住,11、跳线及连接板、并沟线夹、引流板的连接：跳线曲线平滑美观、无歪扭，导电脂使用情况，螺栓紧固,12、跳线及带电体对杆塔的电气间隙：满足设计要求,13、导、地线弧垂一般：档距不大于,800m,时，110kV弧垂相对偏差最大值,不大于200mm，档距大于,800m,时，110kV弧垂相对偏差最大值不大于,5,00mm,.,14、对交叉跨越和对地距离（见附录）：输电线路不应跨越屋顶为可燃材料的建筑物。,15、连接金具无锈蚀、腐蚀现象,16、绝缘子外观检查无裂纹、破损现象,17、跳线安装：顺畅自然，接触良好，无过热、扭曲现象，空气间隙符合规程,18、线路防护区内违章建筑情况：在最大计算风偏条件下，边导线与建筑物水平距离110kV4m，必须清拆。,安全距离要求,线路经过地区（,m,）,对应线路标称电压等级（,kV,）,35,110,居民区（屋顶为耐火）,7,（,5,）,7,（,5,）,非居民区,6,6,交通困难区,5,5,导线对地面最小距离（在计算最大弧垂）,标称电压等级（,kV,）,35,110,垂直距离,4,5,水平距离,3.5,4,输电线路边导线与建筑物之间的最小净距离,安全距离要求,标称电压等级（,kV,）,35,110,树木（考虑自然生长）,4,4,树木（计算最大风偏，通过公园、绿化区或防护林）,3.5,3.5,果树、经济作物林或城市灌木林不应砍伐通道,3,3,导线对树木之间最小垂直距离（在计算最大弧垂）（,m,）,标称电压等级（,kV,）,线路经过地区,步行可到达山坡,步行不可到达山坡、峭壁和岩石,35-110,5,3,导线与山坡、峭壁、岩石之间的最小静空距离（,m,）,安全距离要求,项目,铁路,公路,电车道,导线或地线在跨越档内接头,不得接头,高速、一级：不得接头；,二、三、四级公路：不限,不得接头,邻档断线情况的检验,标准轨距：检验,窄轨：不检验,高速、一级：检验；,二、三、四级公路：不检验,检验,邻档断线情况的最小垂直距离（,m,）,至轨顶,至承力索或接触线,至路面,至路面,至承力索或接触线,7,2,6,-,2,最小垂直距离（,m,）,7.5,11.5,（电气轨）,3,7,10,3,输电线路与铁路,、,公路接近距离的基本要求（,110kV,）,安全距离要求,项目,通航河流,不通航河流,弱电线路,电力线路,特殊管道,索道,最小垂直距离,5,年一遇洪水水位,最高船桅,百年一遇洪水水位,冬季冰面,至被跨物,至被跨物,至管道任意部分,至索道任意部分,6,2,3,6,3,3,4,3,最小垂直距离,边导线至斜坡上缘（线路与拉纤小路平行）,开阔地区,受限地区,开阔地区,受限地区,边导线至管、索道任何部位,开阔地区,受限地区,最高杆（塔）高,最高杆（塔）高,4,最高杆（塔）高,5,最高杆（塔）高,4,输电线路与河流、管道、索道及各种架空线路交叉或接近距离的基本要求（,110kV,）,验收规范,四、接地工程,1、部件规格、数量：数量齐全，符合设计要求,2、埋深不应小于设计要求,3、敷设：两接地体水平距离应小于5m。垂直接地体应垂直打入并防止晃动,4、接地体下引线安装无锈蚀，接触良好、工艺美观,5、接地体防腐：接地装置必须整体镀锌,6、接地电阻：符合设计要求,架空输电线路巡视检查主要内容,线路本体,线路通道环境,附属设施,电缆,架空输电线路巡视检查主要内容,一、线路本体,1,、地基与基面：回填土下沉或缺土、水淹、冻胀、堆积杂物等。基础保护范围内取土情况。,2,、杆塔基础：破损、酥松、裂纹、漏筋、基础下沉、保护帽破损、基础保护范围内取土情况。杆塔塔脚处不应有积水，无锈蚀现象。护坡应对杆塔基础充分保护，无坍塌，无水平和纵向裂缝。杆塔被建（构）筑物等设施围、遮情况。,3,、杆塔：杆塔倾斜、主材弯曲、地线支架变形、塔材、螺栓丢失、严重锈蚀、脚钉缺失、爬梯变形、土埋塔脚等；混凝土杆未封顶,(,水泥损坏、脱落,),、破损、裂纹、焊口锈蚀等。,4,、接地装置：断裂、严重锈蚀、螺栓松脱、接地体丢失、接地体外露、接地体连接部位有雷电烧痕等。,5,、拉线及基础：拉线金具等被拆卸、拉线棒严重锈蚀或蚀损、拉线松弛、断股、严重锈蚀、基础回填土下沉或缺土等。,铁塔基础分左前、右前、左后、右后腿。,不得出现挂错标识牌及内容差错等现象。,13 整基基础扭转:允许偏差：一般10，高塔5。,6、保护层厚度：满足设计要求，允许偏差为-5mm。,事故巡视应始终认为线路带电。,导、地线拉线按左、右杆的前、后侧分(例:左杆前导线拉线)；,个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理。,防鸟刺数量：单回铁塔架线单串5个、双串7个，单回铁塔耐张有吊串的单串1个、双串2个；,导、地线拉线按左、右杆的前、后侧分(例:左杆前导线拉线)；,单人巡线时，禁止攀登电杆和铁塔，,1、部件规格、数量：数量齐全，符合设计要求,5、承台高度：满足设计要求。,5、拉线及基础：拉线金具等被拆卸、拉线棒严重锈蚀或蚀损、拉线松弛、断股、严重锈蚀、基础回填土下沉或缺土等。,架空输电线路巡视检查主要内容,8、道路、桥梁：巡线道（山区）、桥梁损坏等,架空输电线路巡视检查主要内容,一、线路本体,6,、导线、地线、引流线、,OPGW,、,ADSS,光缆：散股、断股、损伤、断线、放电烧伤、悬挂漂浮物、弧垂过大或过小、严重锈蚀、有电晕现象、导线缠绕,(,混线,),、覆冰、舞动、风偏过大、对交叉跨越物距离不够等。,7,、绝缘子：伞裙破损、严重污秽、有放电痕迹、弹簧销缺损、钢帽裂纹、断裂、钢脚严重锈蚀或蚀损、绝缘子串顺线路方向倾角大于,7.5,或,300mm,。绝缘子不允许出现横线路偏斜（除迁改等特殊原因）。,8,、线路金具：线夹断裂、裂纹、磨损、销钉脱落或严重锈蚀；均压环、屏蔽环倾斜、松动、变形，均压环不得装反；防振锤跑位、脱落、严重锈蚀、阻尼线变形、烧伤；间隔棒松脱、变形或离位；各种连板、连接环、调整板损伤、裂纹等。耐张线夹、压接管弯曲等。,架空输电线路巡视检查主要内容,二、线路通道环境,1,、建（构）筑物：导线下及保护内建（构）筑物等应签发二次,安全告知书,。有无违章建筑，建（构）筑物等。建（构）筑物导线安全距离不足等。,2,、树木（竹）：树木（竹）与导线安全距离不足等。线下及保护区内新种植的高杆树木。线路保护区外的超高树木。,3,、防外破：线路下方或附近有危及线路安全的施工作业及有施工迹象或长期闲置的圈地等，应有明显的警示牌或警示标语及现场防护措施。对已知外破点应有,电力设施保护通知书,及,安全告知书,，对现场大型施工机械司机应进行输电线路防机械碰线宣传、粘贴安全警示贴。,4,、火灾,:,杆塔及线路附近有烟火现象，有易燃、易爆物堆积等。（如煤堆、灰场等易漂浮、扬尘的物品）,5,、防洪、排水、基础保护设施：坍塌、淤堵、破损等,并应浇筑水泥砂浆塔材及横担构件的镀锌检查：镀锌厚度满足要求，光亮整洁。,2、各种监测装置：缺失、损坏等,铁塔的接地按杆号增加方向从左转至右分1#、2#、3#、4#腿。,单杆和垂直排列者其横担按导线相位分。,拉线锈蚀要注明拉线规格和锈蚀的详细情况。,2、电缆支架：外观锈蚀、破损、缺件,4、接地体下引线安装无锈蚀，接触良好、工艺美观,9、基础顶面间高差:允许偏差为不大于10mm。,使用防卸、防松螺栓时不再涂漆。,导、地线压接管与导、地线描述相同,但必须注明压接管距某杆的距离；,平面结构：顺线路方向由送电侧或统一方向，横线路方向由内向外，中间由左向右。,防腐漆粉刷前先除锈、打底漆,横向裂缝宽度不应超过0.,重要路口、人口密集区应有明显的警示牌或警示提示标志。,（如煤堆、灰场、化学品等）,8级、25000N 。,在震动上限风速为4m/s时，防震锤安装距离一般不超过2m。,双回钢管杆架线单串各1个、双串各2个上相横担安装，双回铁塔耐张有吊串的单串1个、双串2个上相横担安装。,架空输电线路巡视检查主要内容,架空输电线路巡视检查主要内容,二、线路通道环境,6,、交叉跨越：出现新建或改建电力、通信线路、道路、铁路、索道、管道等。交叉跨越道路、铁路、索道、管道、电力线、通信线等是否满足,运规,规范要求的交跨距离。,7,、自然灾害：地震、洪水、泥石流、山体滑坡等引起通道环境的变化,8,、道路、桥梁：巡线道（山区）、桥梁损坏等,9,、污染源,:,出现新的污染源或污染加重等。（如煤堆、灰场、化学品等）,10,、采动影响区：出现裂缝、坍塌等情况,11,、其他：线路附近有人放风筝、有危及线路安全的漂浮物、线路跨越鱼塘无警示牌、采石（开矿）、射击打靶、藤蔓类植物攀附杆塔等,架空输电线路巡视检查主要内容,三、附属设施,1,、防鸟装置：固定式：破损、变形、松脱、未展开；活动式：动作失灵、褪色、破损；线路杆塔下方区域鸟粪较多的，防鸟装置需要补强的。防鸟刺数量：单回铁塔架线单串,5,个、双串,7,个，单回铁塔耐张有吊串的单串,1,个、双串,2,个；双回铁塔架线单串各,1,个、双串各,2,个上相横担安装，双回铁塔耐张有吊串的单串,1,个、双串,2,个上相横担安装，鸟类活动频繁区如横担间安全距离满足要求易在中、下相安装防鸟刺。单回钢管杆架线单串,1,个、双串,2,个，单回钢管杆耐张有吊串的单串,1,个、双串,2,个；双回钢管杆架线单串各,1,个、双串各,2,个上相横担安装，双回铁塔耐张有吊串的单串,1,个、双串,2,个上相横担安装。,2,、各种监测装置：缺失、损坏等,3,、杆号、警告、防护、指示、相位等标识：缺失、损坏、字迹或颜色不清、色标褪色、严重锈蚀等。不得出现挂错标识牌及内容差错等现象。重要路口、人口密集区应有明显的警示牌或警示提示标志。,架空输电线路巡视检查主要内容,四、电缆,1,、电缆本体：本体变形、外护套破损,2,、电缆支架：外观锈蚀、破损、缺件,3,、充油电缆：充油电缆供油装置渗漏油,4,、电缆通道：电缆终端防护栏、电缆通道保护桩损坏、丢失等。通道内有无危及线路安全施工作业等。,安规,安规,中关于线路巡视相关要求,:,1,、巡视工作应由电力线路工作经验的人员担任。单独巡线人员应经考试合格并经工区批准。在电缆隧道、偏僻山区和夜间巡线时应由两人进行。汛期、暑天、雪天等恶劣天气巡线，必要时由两人进行。单人巡线时，禁止攀登电杆和铁塔，,地震、台风、洪水、泥石流等灾害发生时，禁止巡视灾害现场。灾害发生后，如需要对线路、设备进行巡视时，应制定必要的安全措施，得到设备运维管理单位批准，并至少两人一组，巡视人员应与派出部门之间保持通信联系。,安规,2,、,正常巡视应穿绝缘鞋；雨雪、大风天气或事故巡线，巡视人员应穿绝缘靴或绝缘鞋；汛期、暑天、雪天等恶劣天气和山区巡线应配备必要的防护用具、自救器具和药品；夜间巡线应携带足够的照明用具。,3,、夜间巡线，应沿线路外侧进行；大风天气巡线或事故巡视，应沿线路上风侧前进，以免触及断落的导线。特殊巡视应注意选择路线，防止洪水、塌方、恶劣天气等对人的伤害。巡线时禁止泅渡。,事故巡视应始终认为线路带电。即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。,4,、巡视中发现导线、电缆断落地面、悬挂空中时，应设法防止行人靠近断线地点,8m,以内，以免跨步电压伤人。并迅速报告调度控制中心和上级，等候处理。,安规,设备不停电时的安全距离,电压等级（,kV,）,安全距离（,m,）,10,及以下,0.7,35,1,110,1.5,工作人员工作中正常活动范围与带电设备的安全距离,电压等级（,kV,）,安全距离（,m,）,10,及以下,0.35,35,0.6,110,1.5,输电线路缺陷标准术语,1,、线路方向以杆号增加方向为正方向,即线路大号侧方向。面向正方向分前、后、左、中、右。,2,、架空地线分左（或光缆线）、右地线,地线吊架分左、右地线吊架；导线分左、中、右相,(,垂直排列者分上、中、下相,),或按相序分,分裂导线需注明某相左上、左下、右上、右下线；导、地线压接管与导、地线描述相同,但必须注明压接管距某杆的距离；间隔棒要写明某相某档,再按接近某杆塔由近及远计数。导、地线缺陷必须写明在某档中的位置及详细情况和周围环境,(,地形、该档交叉跨越情况,),。并沟线夹由后向前依次计数，导、地线防振锤从杆子中心向前、后侧依次计数（,1,、,2,、,3,、,4,号）。应写明防振锤型号,移位要写明距某杆塔的距离,(,单位,:,米,),。,输电线路缺陷标准术语,3,、瓷瓶串分左、中、右相,(,垂直排列者分上、中、下相,),或按相序分。耐张瓷瓶串还应分前侧、后侧。双串瓷瓶要分左、右串,(,或前后串,),。,瓷瓶片数从横担向导线依次计数。其缺陷必须写明是低、零值,打破多少,(,单位,:,平方厘米,),自爆,伞裙撕裂，并写明瓷瓶位置、型号、大小槽、色别。瓷瓶串偏斜要写明偏斜方向、度数或距离,(,单位,:,毫米,),。,4,、杆段按自然位置分，双杆分左、右杆；铁塔分塔头及塔身上、中、下段；杆塔的前后侧和左、右侧按线路正方向分。,横担分导、地线横担，左横担头、右横担头。单杆和垂直排列者其横担按导线相位分。,输电线路缺陷标准术语,叉梁分上、下叉梁。每个叉梁分左上、左下、右上、右下梁。叉梁节板按前、后侧分。,杆塔倾斜、横担歪斜应注明方向,(,前侧、后侧、左侧、右侧、左前侧、左后侧、右前侧、右后侧、向上、向下,),及数值,(,单位,:,毫米,),。,塔材应注明规格及尺寸、塔材号、数量。,导、地线拉线按左、右杆的前、后侧分,(,例,:,左杆前导线拉线,),；杆子内、外角拉线。拉线分上楔、钢绞线、下楔、拉线棒、基础。拉线锈蚀要注明拉线规格和锈蚀的详细情况。,接地装置由接地引下线和接地网组成。门型杆的接地按左、右杆分；铁塔的接地按杆号增加方向从左转至右分,1,#,、,2,#,、,3,#,、,4,#,腿。,输电线路缺陷标准术语,5,、基础起土要写明起土方位、起土深度、起土范围、距杆塔距离,(,单位,:,米,),起土人或单位及详细地址。必要时画图说明。,杆子基础分左、右杆。铁塔基础分左前、右前、左后、右后腿。,6,、防护区内缺陷必须写明某档前后杆号、距最近某相垂直和水平距离、在该档中距某杆塔距离,其交叉跨越物或建筑物归谁所有,详细地址,并注明当时温度。,防护区内树木应写明树种、树径、数量,(,棵,),、树主。距导线垂直或水平距离,(,米,),防护区外的超高树木要说明超高多少米、距边线水平距离。,缺陷用文字难以详细描述时，应附图说明。,缺陷应按一般、重大、紧急进行定性。,输电线路缺陷标准术语,在报表及总结中，缺陷应归类计量,:,如一般缺陷为,处,/,条线路；树木缺陷为,棵,/,处,/,条线路；杆塔拉线及基础缺陷为,处,/,基,/,条线路；塔材为,处,/,基,/,条线路等；接地装置缺陷：,分接地螺丝未上紧或接地装置连接不紧、接地网外露、接地引下线断开、接地电阻不合格，数量统计按,处,/,基,/,条线路；其它缺陷为,处,/,条线路。,
